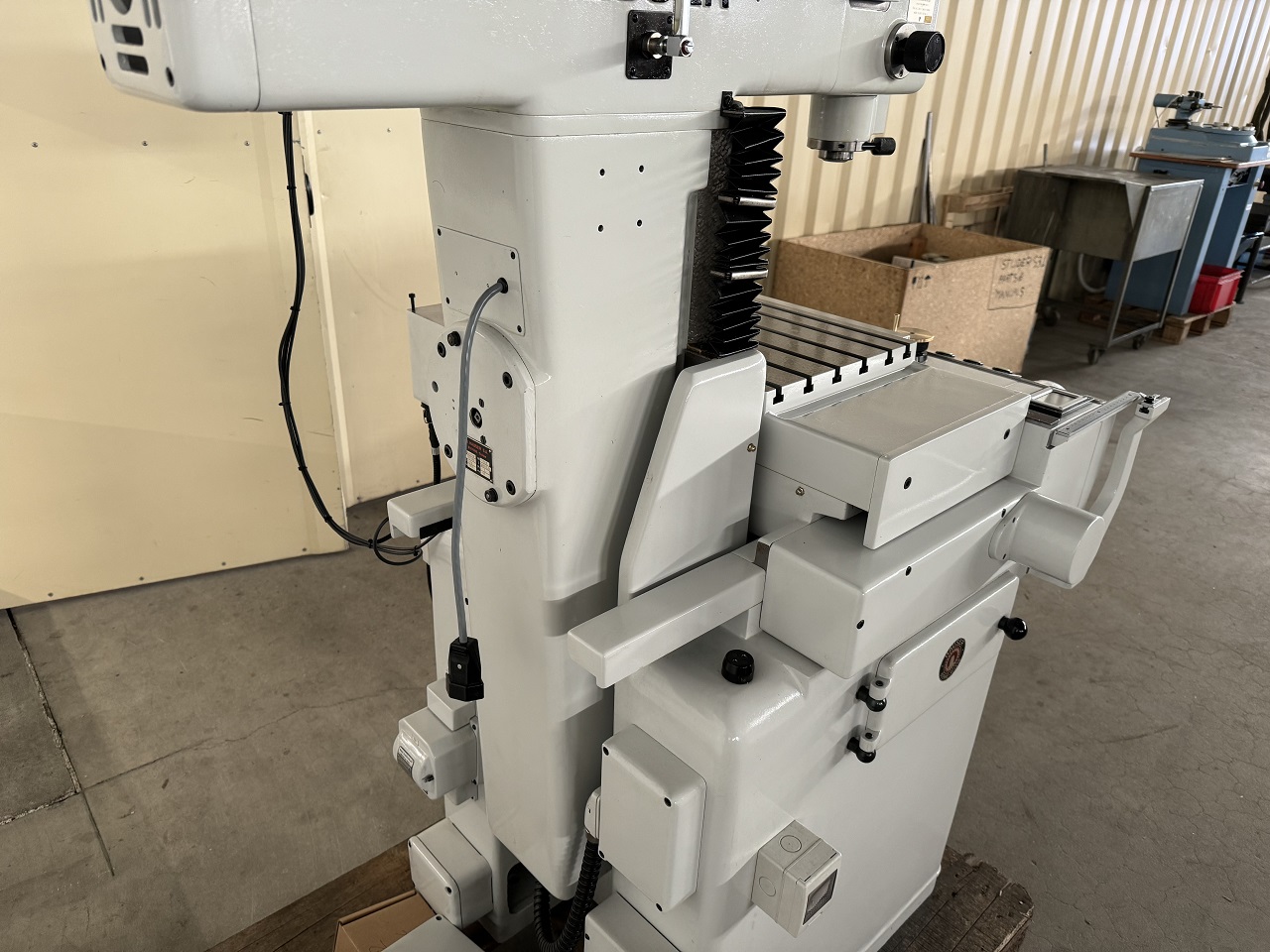

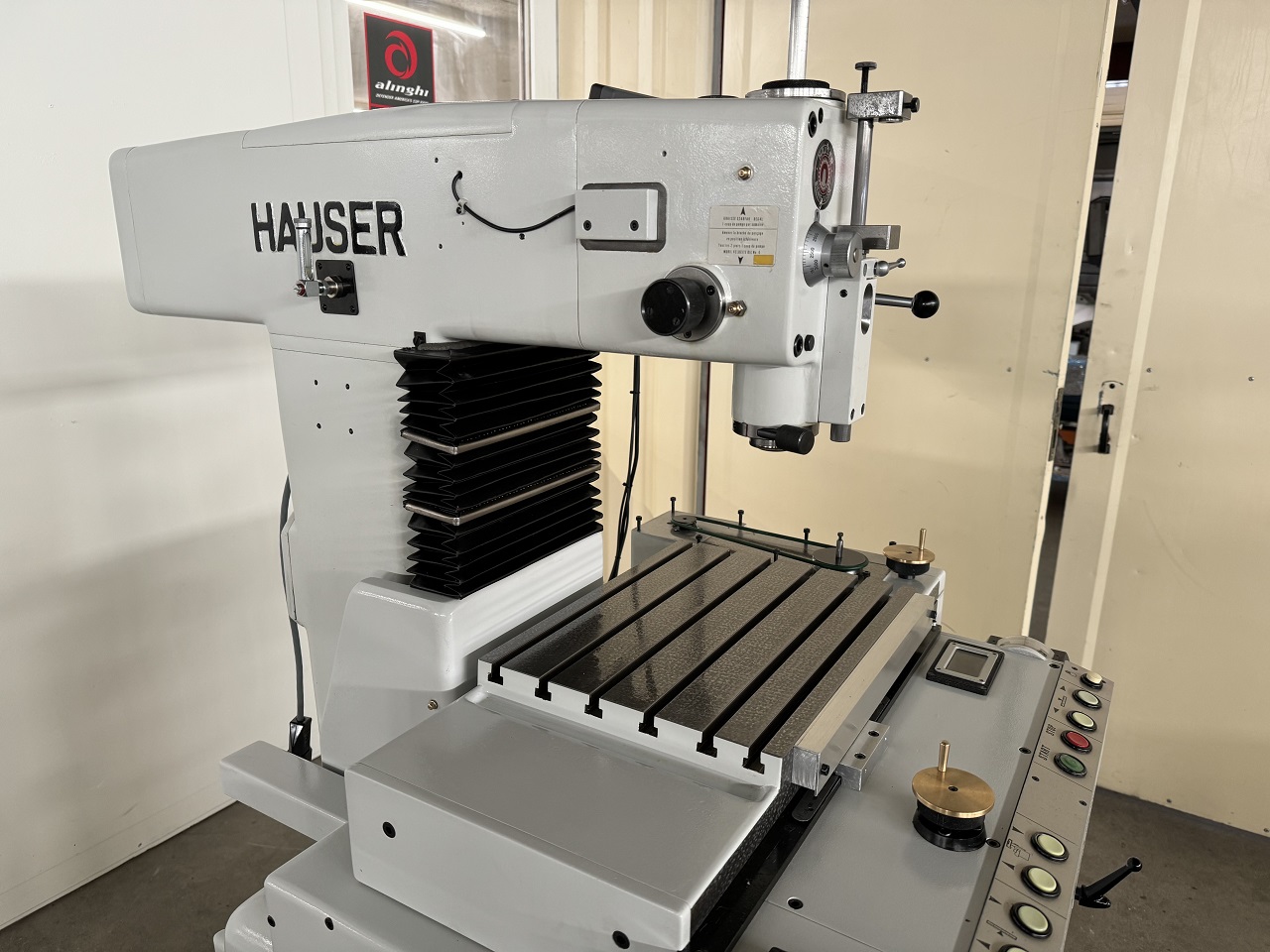

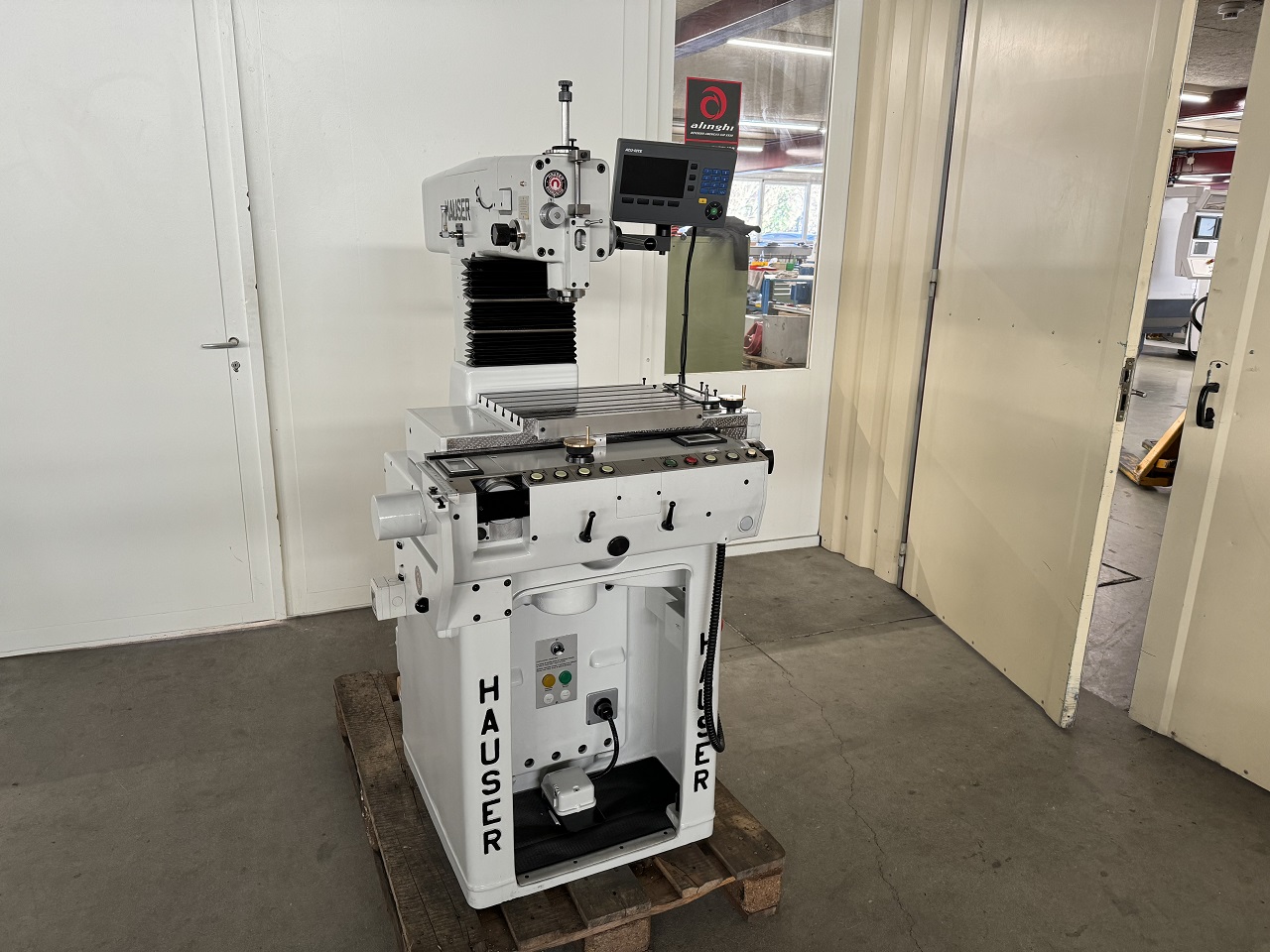

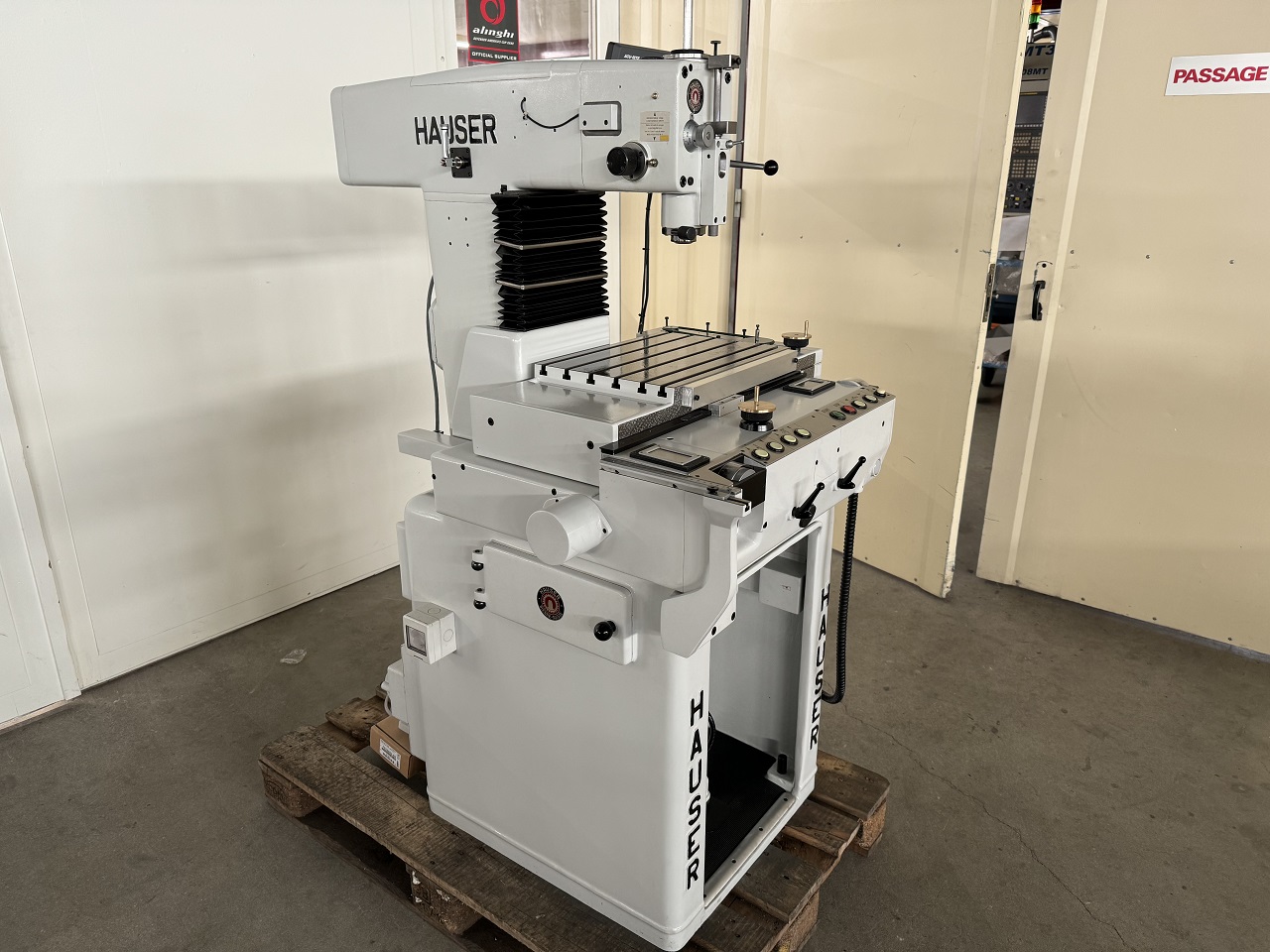

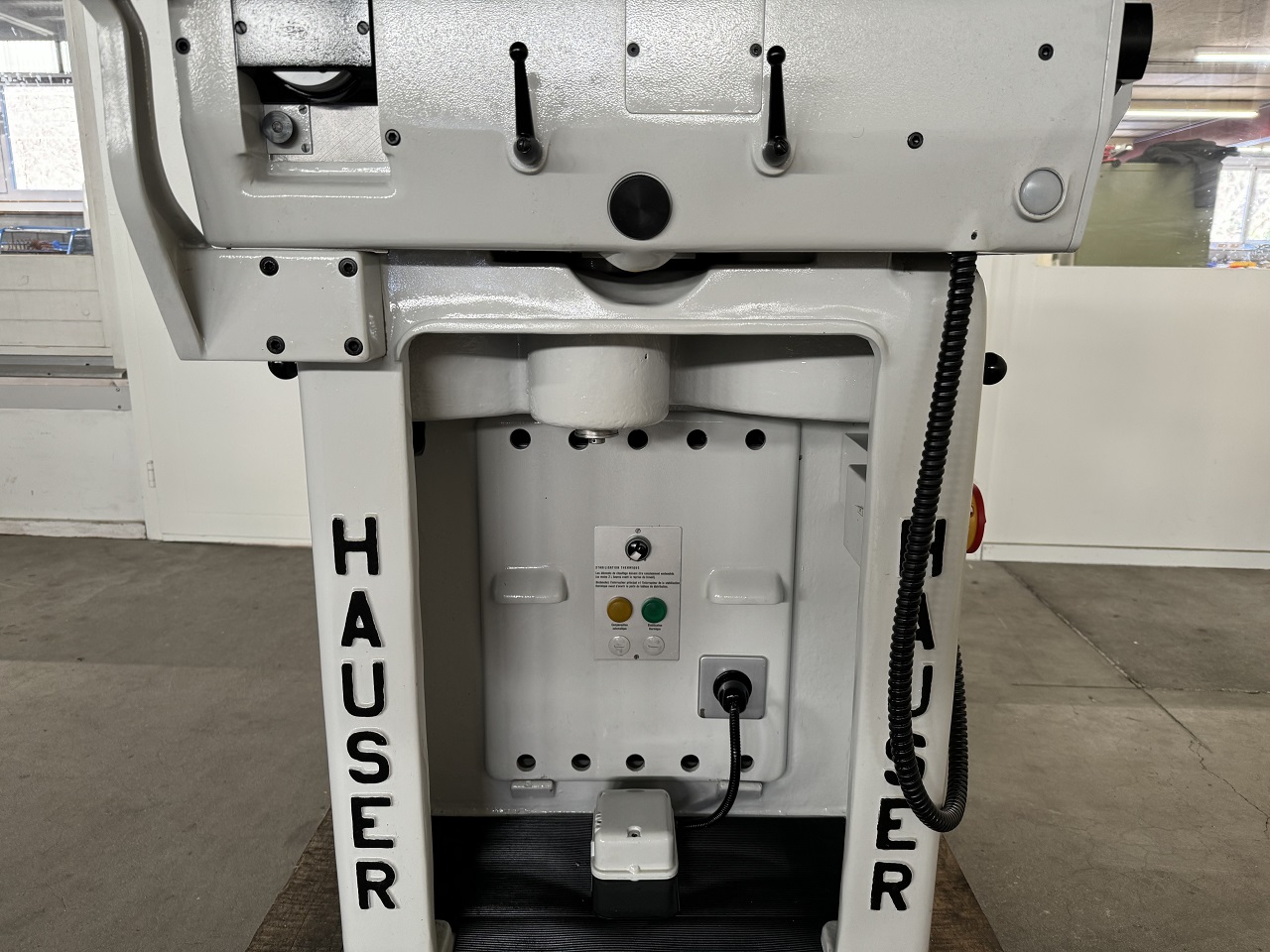

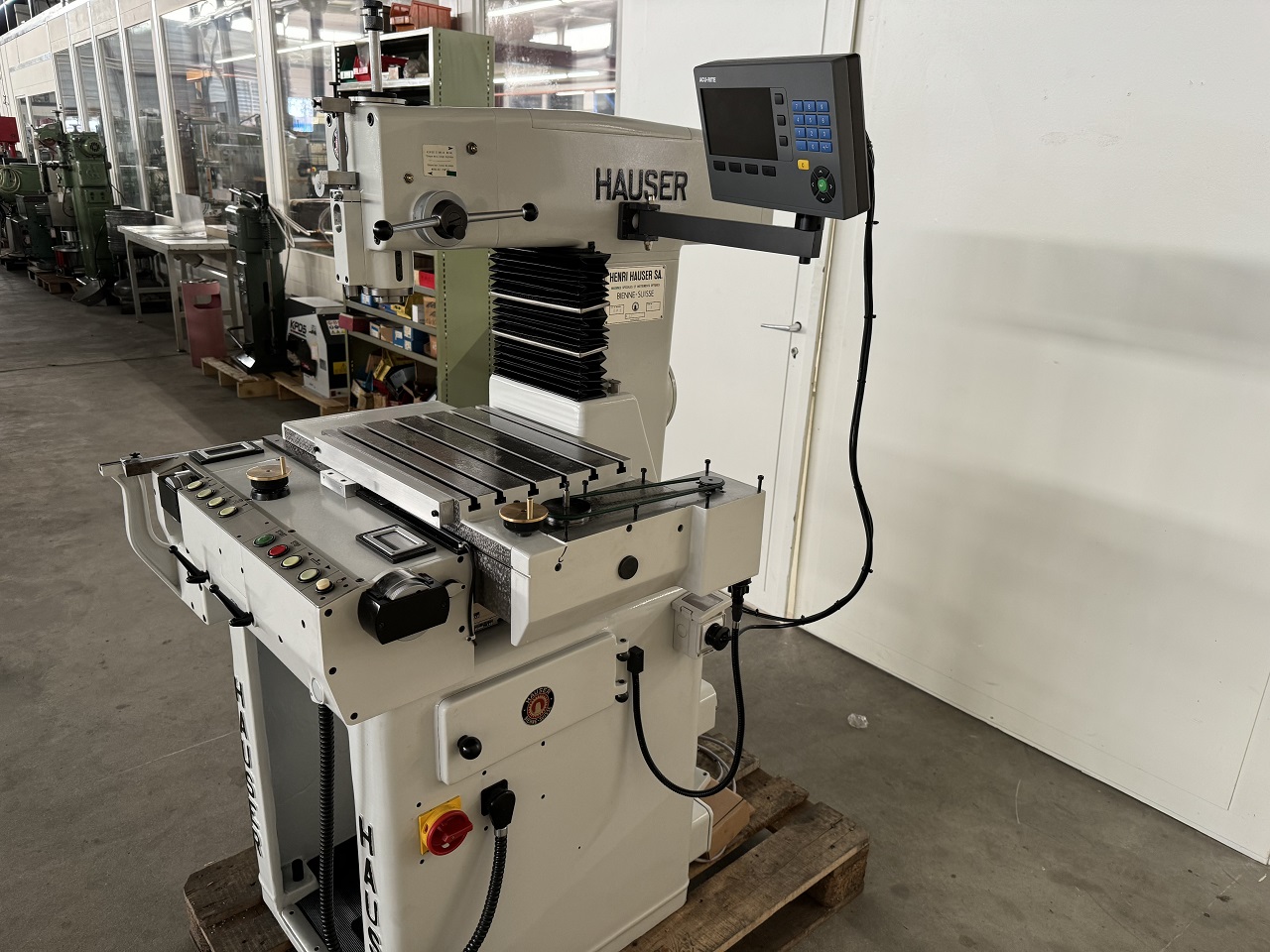

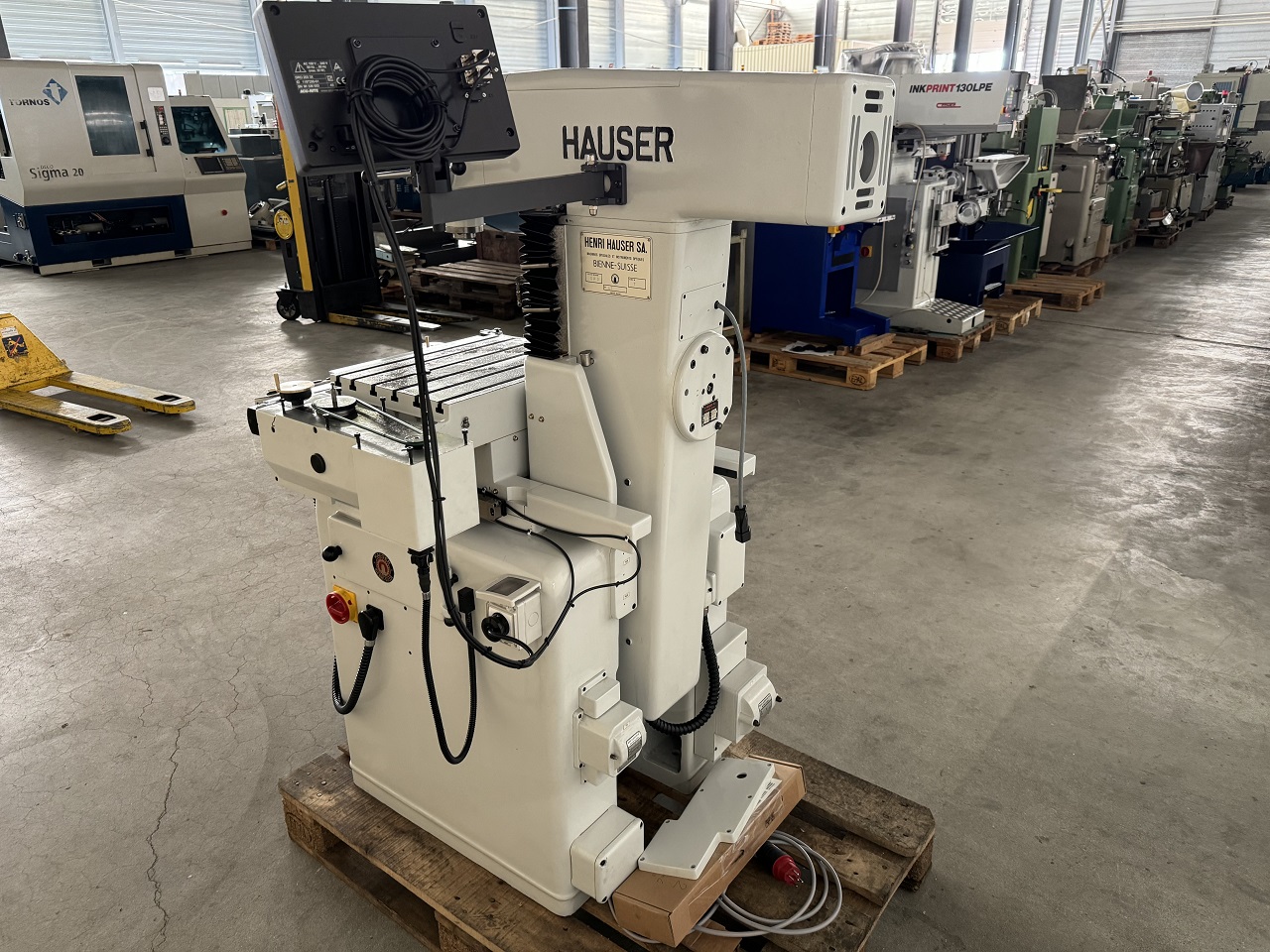

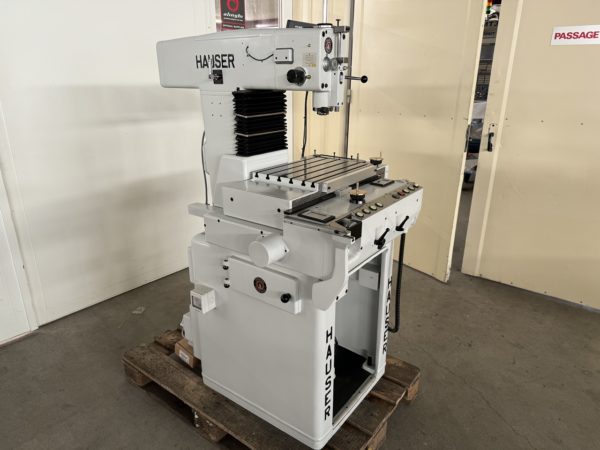

JIG BORING MACHINE “HAUSER” TYPE OP-2
SKU: 2160006overhauled
Request a quotation

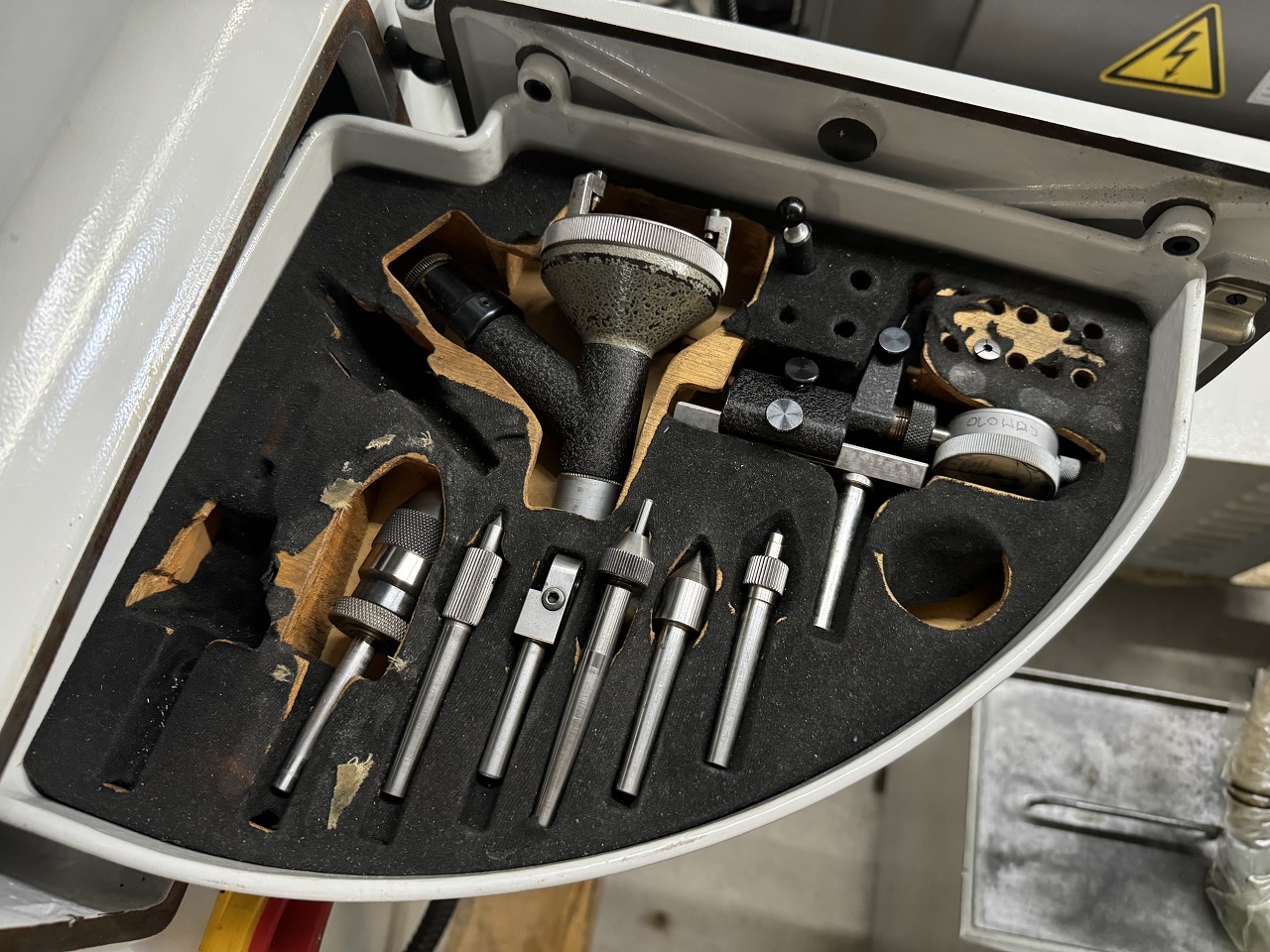

Inventory Nr.2160006, machine equipped with :

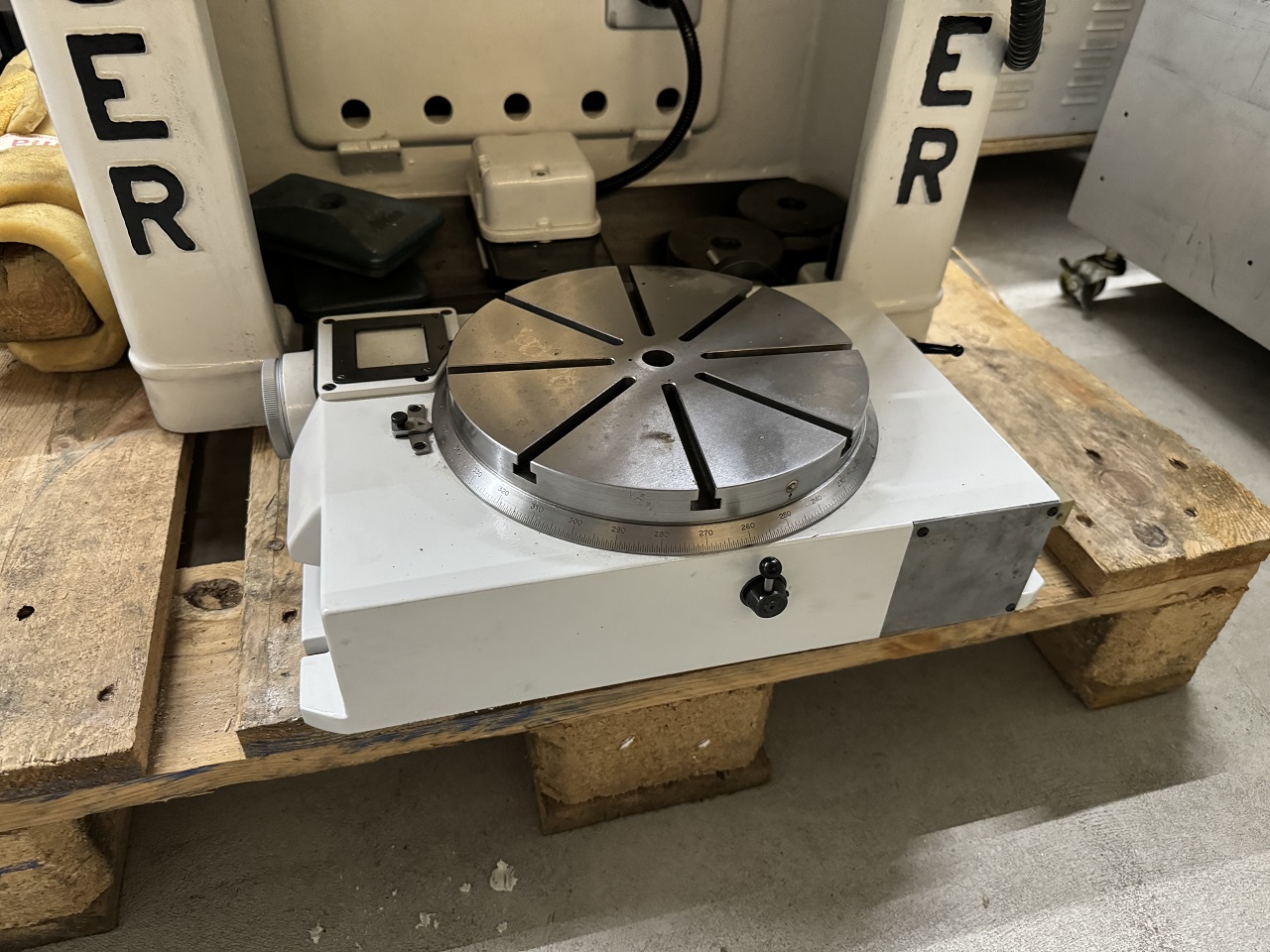

1 turning table Ø 220 with optical measure

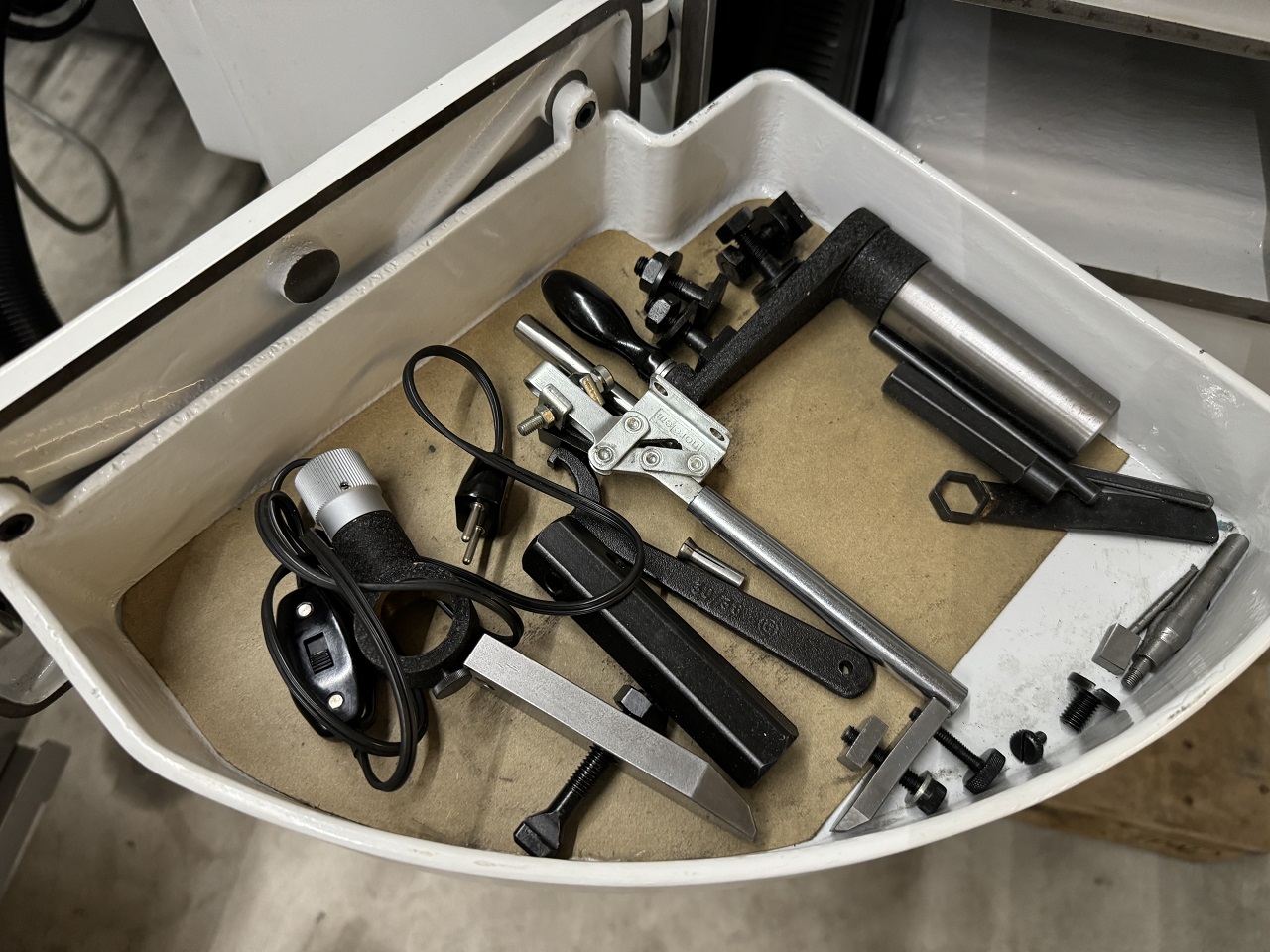

1 centering microscope with 3-points suspension, zoom 40x, lightening
1 centering device with dial comparator cap. 3 mm. MT0
1 centering point MT0
1 tracing tool with spring-mounted point MT0
1 center punch MT0
1 chuck for centering drills MT0
1 self clamping drill-chuck 0-5 mm., MT0
1 boring head type 0, cap. 0.5-30 mm., MT0
1 levelling foot with 2 round levelling supports

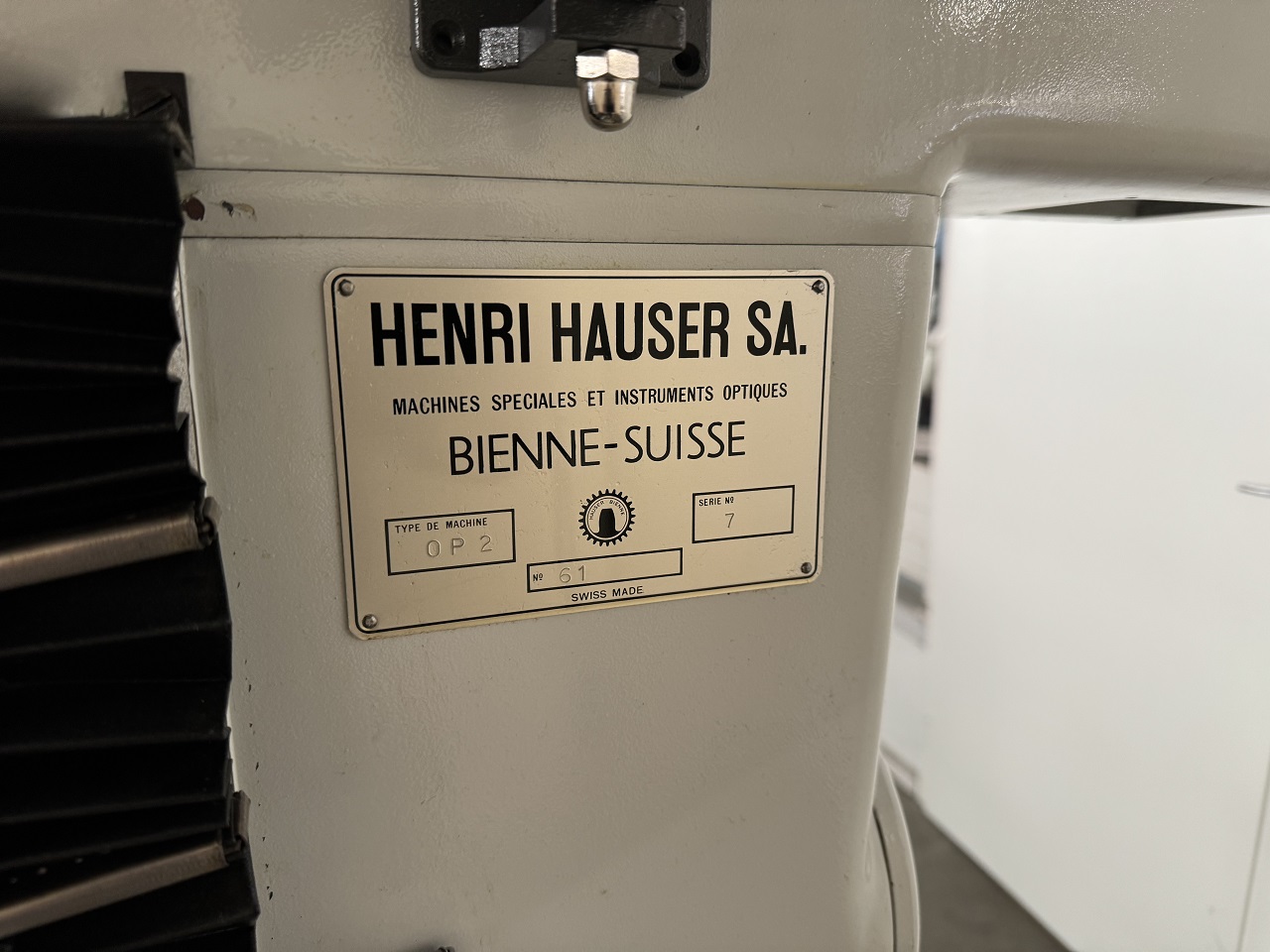

Manufacturing origin Swiss
Voltage 380/50/3
Netweight abt. 760 kg
Custom position 8459.2930
Dimensions abt. 1250x1000x1700 mm
TECHNICAL DATA
WORK CAPACITY
Travel X and Y 200×200 mm
Vertical slide travel 250 mm
Travel of drilling spindle 70 mm
Max free passage between table and spindle nose 330 mm
Free passage between column and centre of spindle 260 mm
Max drilling capacity (steel) 10 mm
Max reaming capacity 50 mm

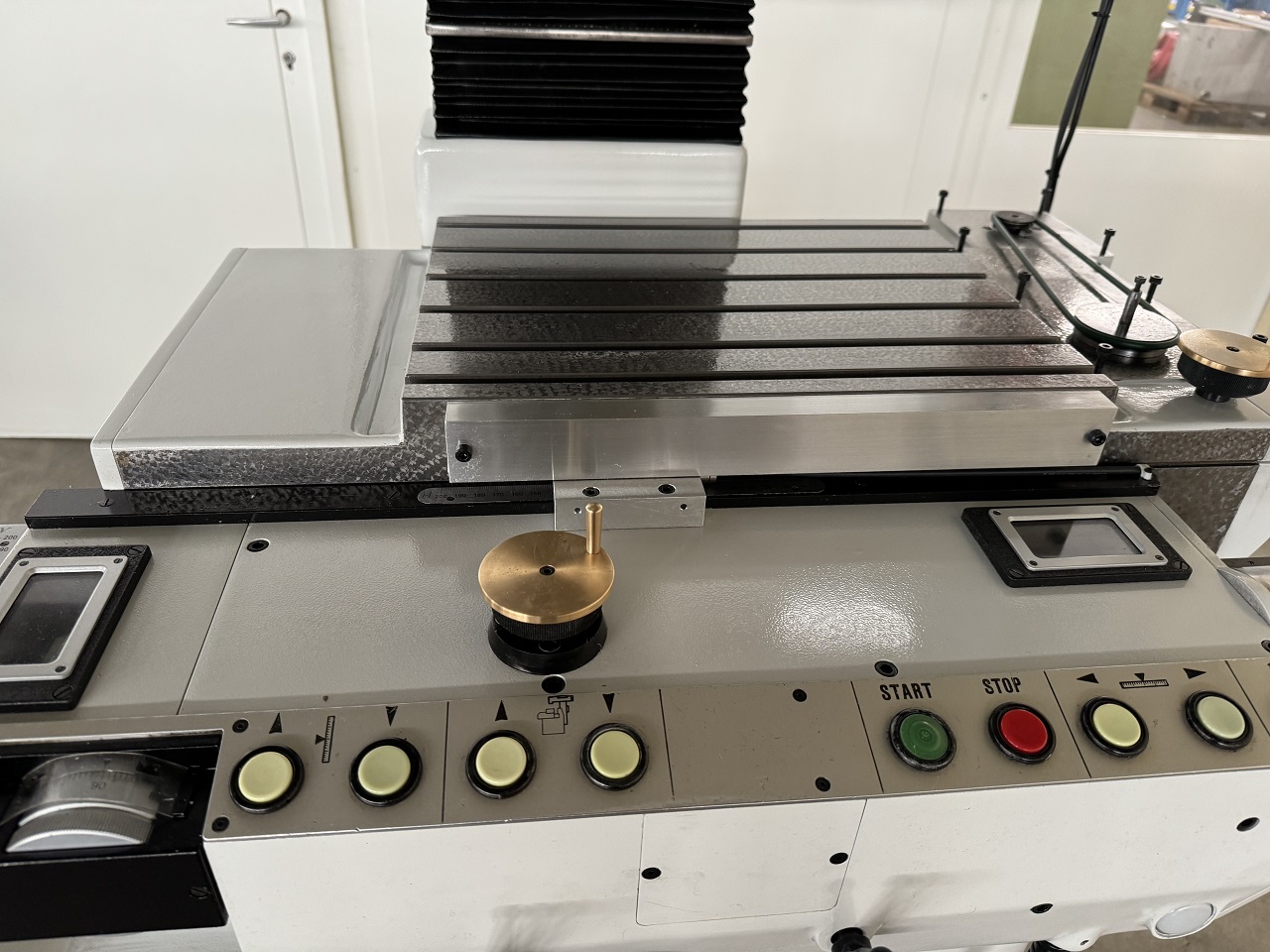

TABLE
Usable surface 400×300 mm
Admitted load 100 kg
Travels X and Y through motors
Number of T-slots 6 (longitudinal)
DRILLING HEAD
Spindel morse taper 0
Speed of spindle 150-3000 rpm
Feed of drilling spindle 0,015 mm/t
PRECISION
Direct reading on divided drums 0,01 mm
Direct reading on verniers 0,001 mm
Guaranteed precision on displacement of slide-way 0,002 mm
MEASURE
Measuring system direct, optical
Elements of measure graduated rule, div.1mm
Read-out projection screens
Shifting of zero-point yes
Direct read-out 0,001 mm
Guaranteed positioning precision 0,002 mm
Installed power 1,2 kW
errors and omissions excepted data given without obligation
| Type | OP-2 |
|---|
Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : 760 kg
Position douanière : 8459.2930
Dimensions : env.1250x1000x1700 mm
CARACTERISTIQUES TECHNIQUES
:
CAPACITE
Déplacement en X et Y : 200×200 mm
Course du coulisseau vertical (déplacement par moteur) : 250 mm
Course de la broche de perçage : 70 mm
Passage libre max entre table et nez de broche : 330 mm
Passage libre entre le montant et le centre de la broche : 260 mm
Capacité max. de perçage (acier) : 10 mm
Capacité max. d’alésage : 50 mm
TABLE
Surface utile : 400×300 mm
Charge admissible : 100 kg
Déplacement X et Y : par moteurs
Nombre de rainures en T : 6 (longitudinales)
TETE DE PERCAGE
Cône intérieur de la broche de perçage : Morse 0
Réglage progressif de la vitesse (1 plage) : 150-3000 t/min
Avance de la broche, 1 direction, 1 vitesse : 0,015 mm/t
MESURE DES DEPLACEMENTS
Système de mesure : directe, optique
Eléments de mesure : règles graduées, div.1mm
Lecture : écrans de projection
Décalage du point zéro : oui
Lecture directe : 0,001 mm
Précision garantie de positionnement : 0,002 mm
Puissance installée : 1,2 kW
sauf erreur ou omission les indications techniques vous sont données sans engagement
