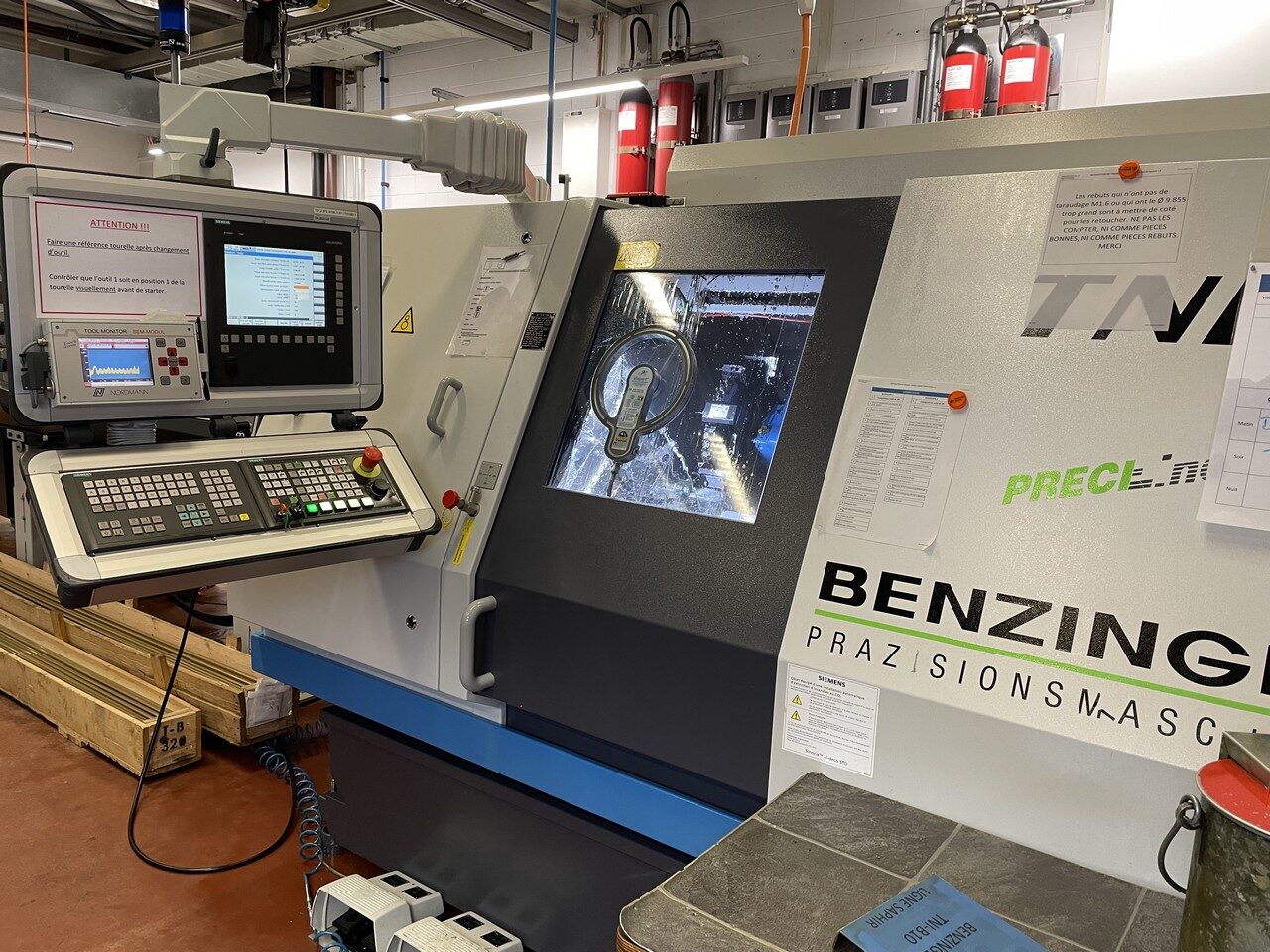

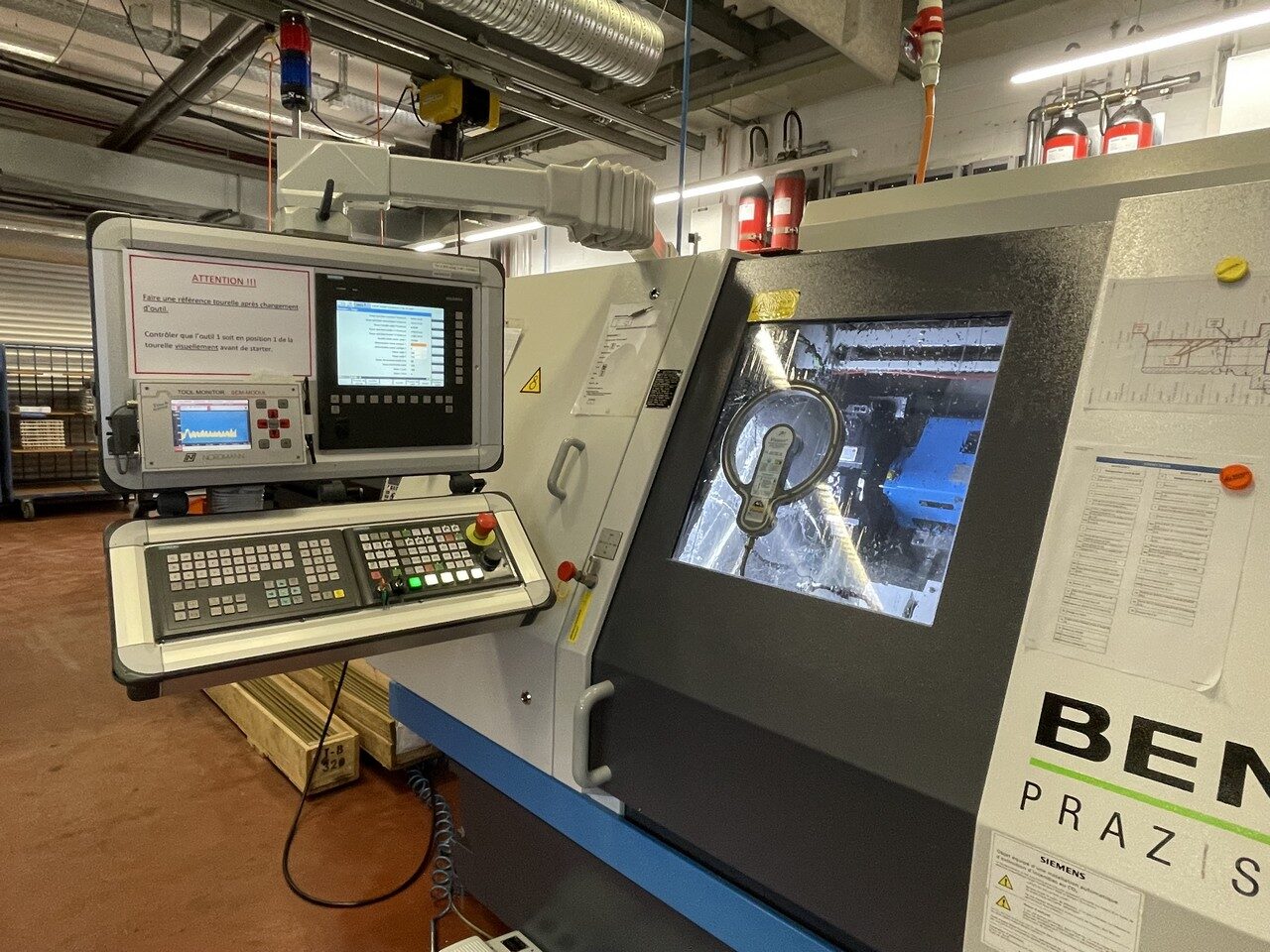

CNC DREHMASCHINE “BENZINGER” TYP TNI-B10

Inventar-Nr.2322002, Maschine ausgestattet mit :

Y-Achse auf oberem Revolverkopf
Revolver mit 16 Stationen
Gegenspindel 8000 min-1

Fabrikationsursprung Deutschland
Spannung 400V/50Hz/3ph
Nettogewicht ca.4500 kg

TECHNISCHE DATEN
(standard)

Verfahrweg X1-Achse 180 mm
Verfahrweg X2-Achse : 195 mm
Verfahrweg X3-Achse : 170 mm
Verfahrweg Z1-Achse : 340 mm
Verfahrweg Z2-Achse : 440 mm
Verfahrweg Z3-Achse : 180 mm
Verfahrweg Y-Achse +/-40 mm (option)
Verfahrweg Y2-Achse : +40/-25mm (option)

Eilganggescheindigkeit X/Z/Y 30/45/15 m/min
Beschleunigung X/Z/Y 10/10/5 m/s.
Messsysteme X/Z/Y Glassmassstab
X, JA
Z (option)
Y (option)

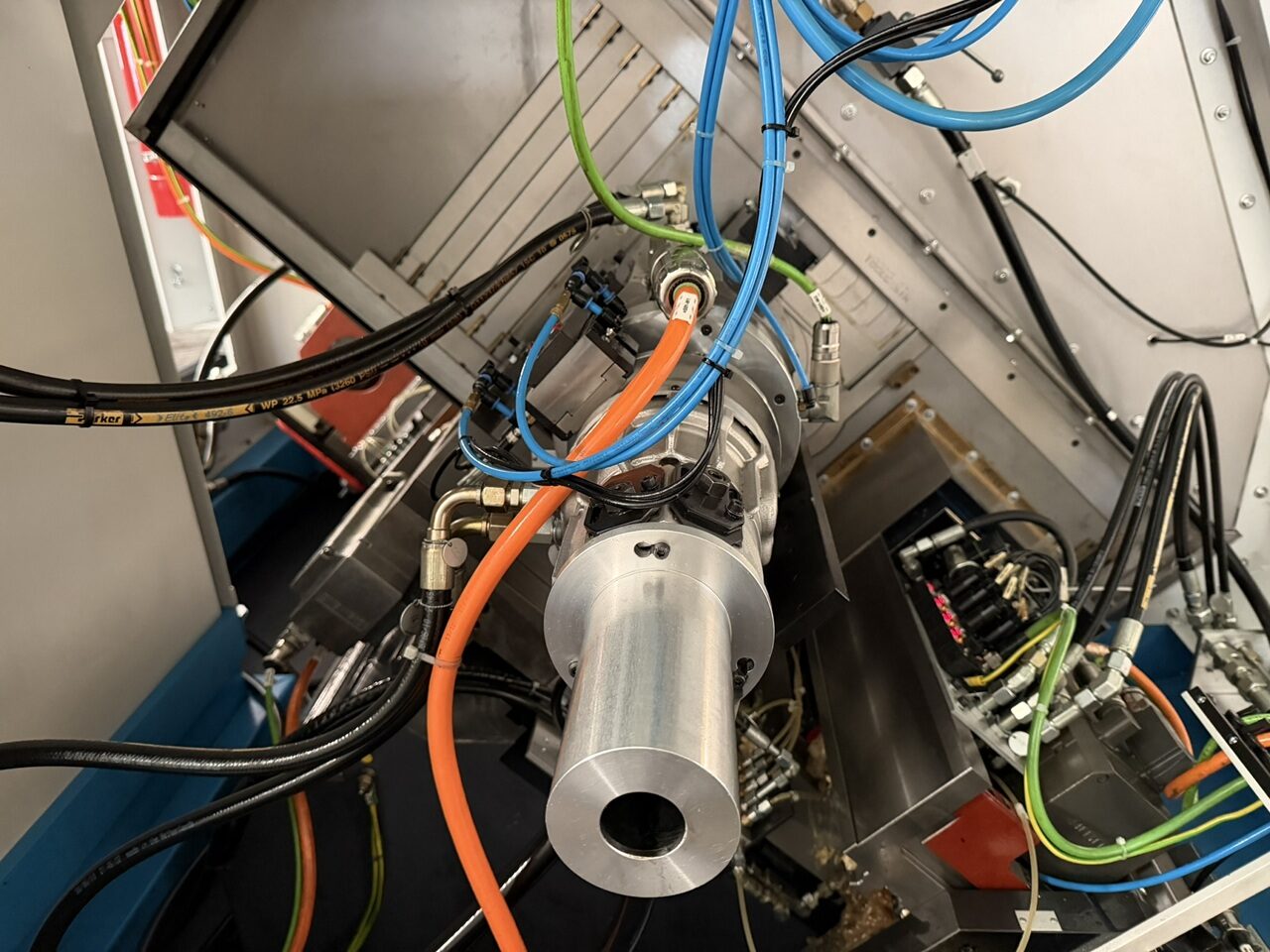

HAUPTSPINDEL
Motorspindel Wassergekühlt
Stangendurchlass 32 mm (optionen : 16, 26 oder 42 mm)
Spindeldrehzahl 6000 min-1
(option : bis 15000 min-1)
Antriebsleistung 12 kW (S1) bis 15,5 kW (S1)
Spindelnase DIN 55026 A4 (durchlass 26-42 mm)
Benzinger-Norm (durchlass 16 mm)
C-Achse auflösung 0,001° (option)
Werkstückspannung pneumatisch
(option : hydraulisch)
(option : Feinfühliges spannen)

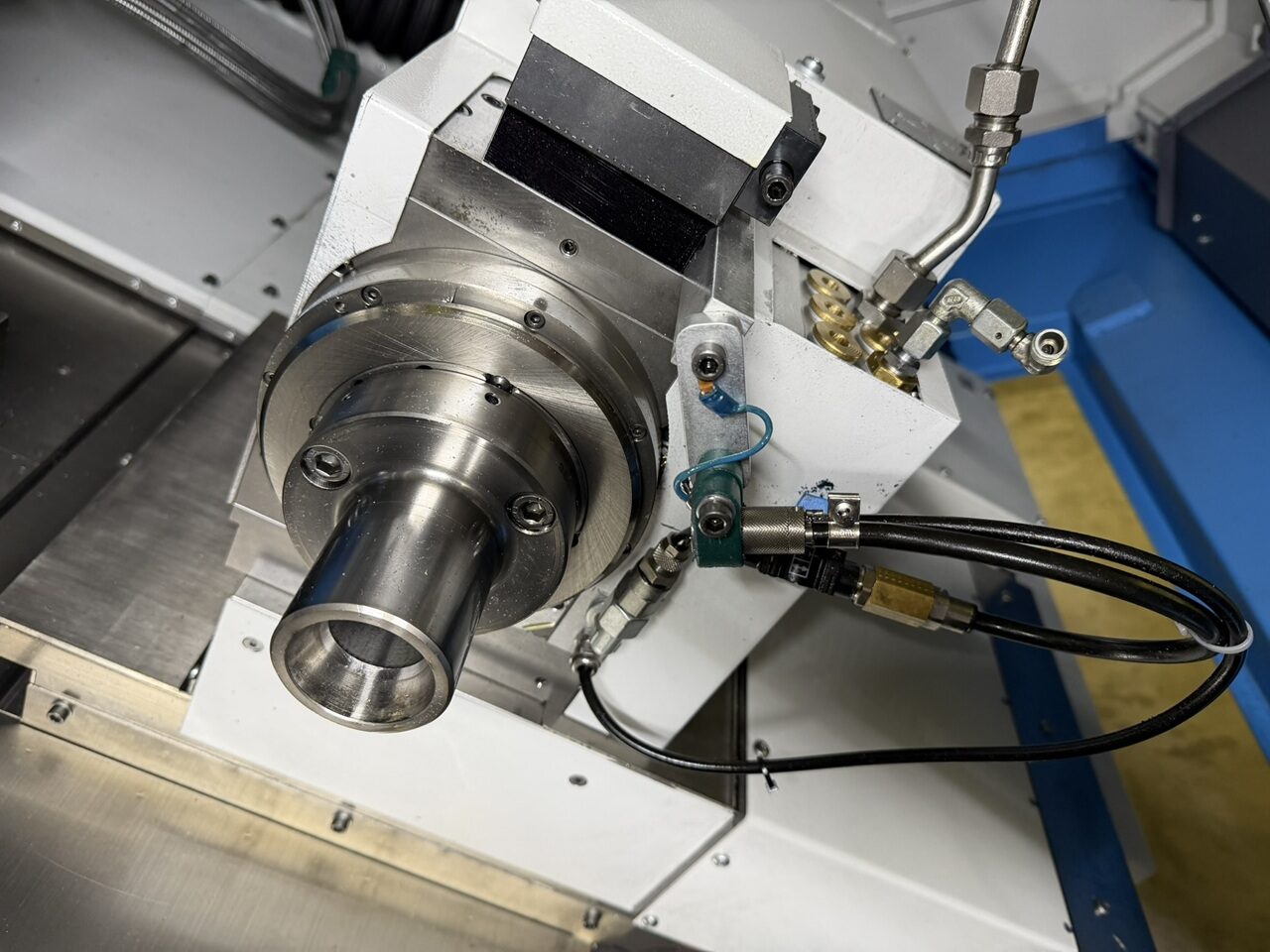

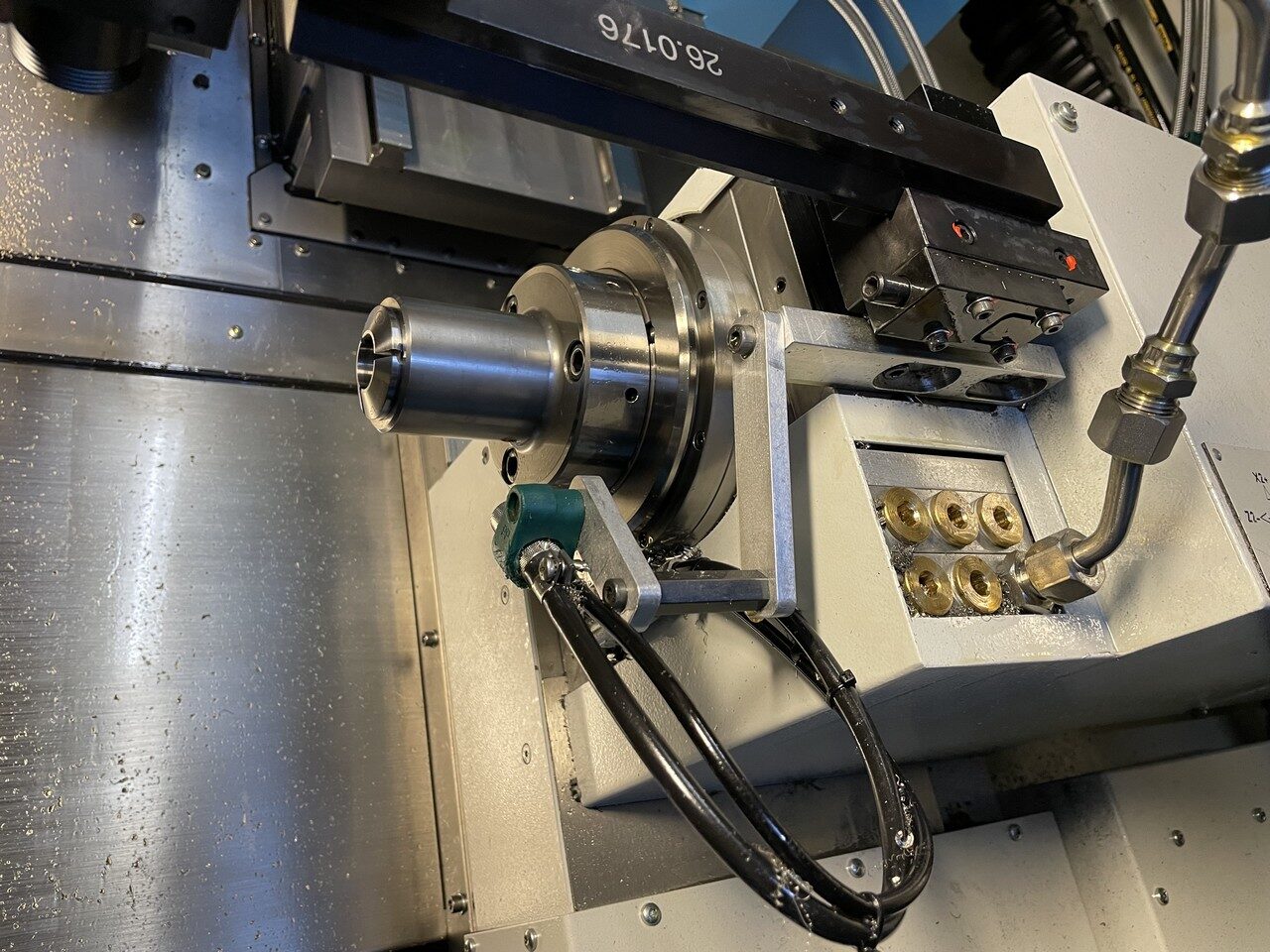

GEGENSPINDEL
Motorspindel Wassergekühlt
Stangendurchlass 32 mm (option : 16 mm)
Spindeldrehzahl 6000 min-1
(option : bis 15000 min-1)
Antriebsleistung 12 kW (S1) / 13 kW (S1)
Spindelnase DIN 55026 A4 (durchlass 26)
Benzinger-Norm (durchlass 16 mm)
C-Achse auflösung 0,001° (option)
Werkstückspannung pneumatisch
(option : hydraulisch)
(option : Feinfühliges spannen)

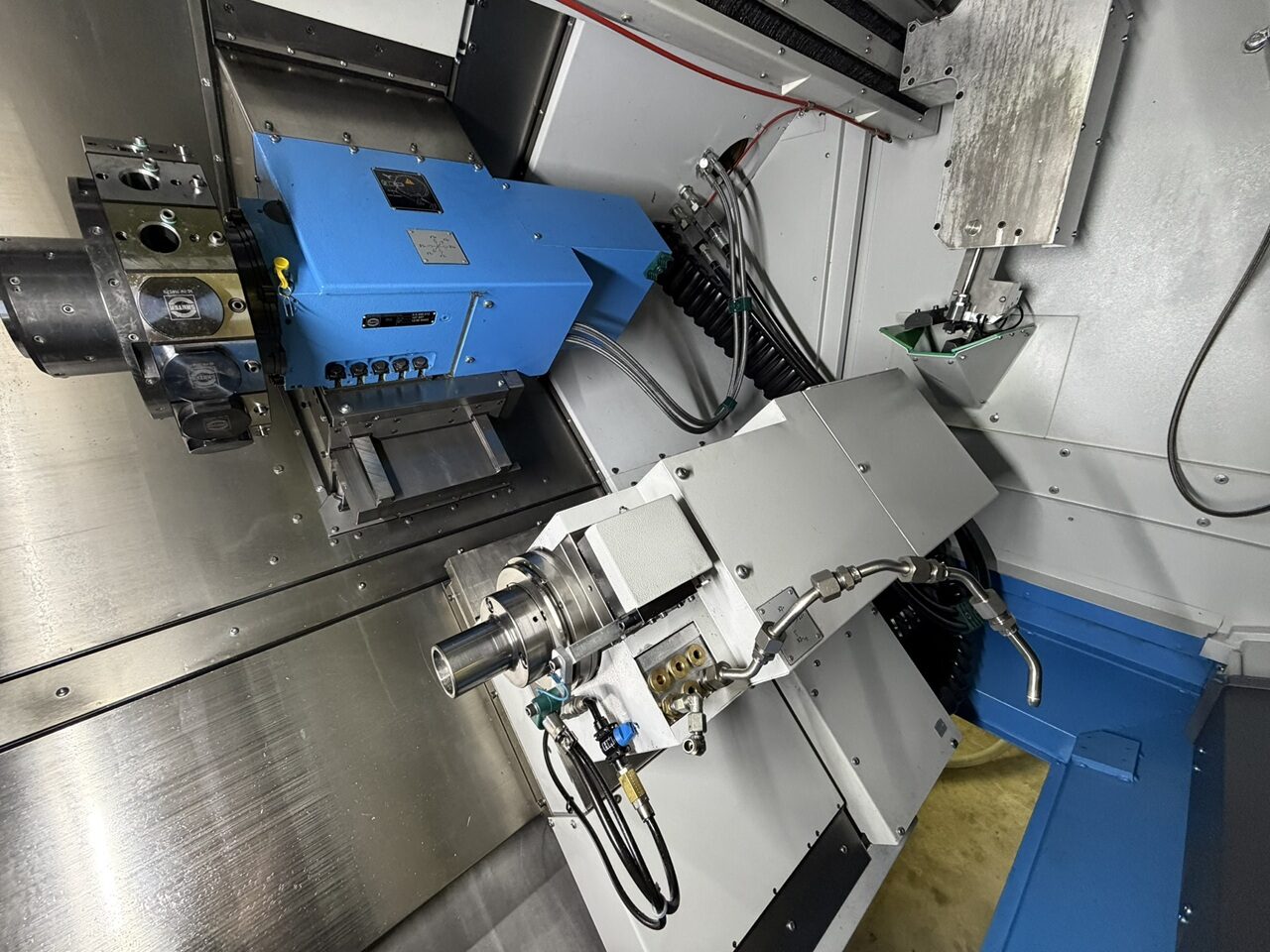

WERKZEUGREVOLVER
Revolver VDI 25 DIN 69880
Werkzeugsplätze 12 (option : 16)
Einzelplatzantrieb 12 (option : 16 (6000 min-1))

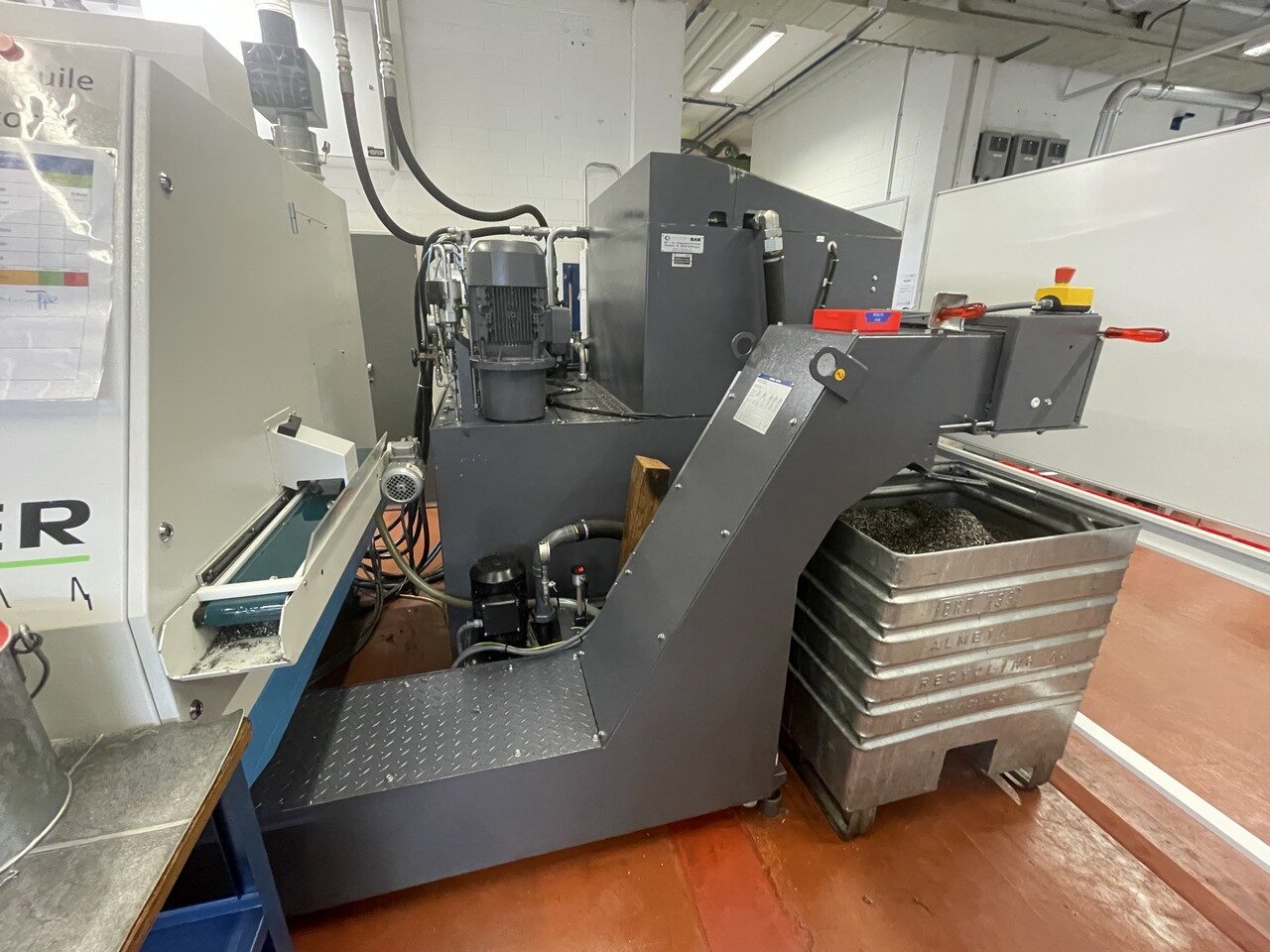

Kühlmitteltank 160 L
Gesamtanschlusswert 35 KVA

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
