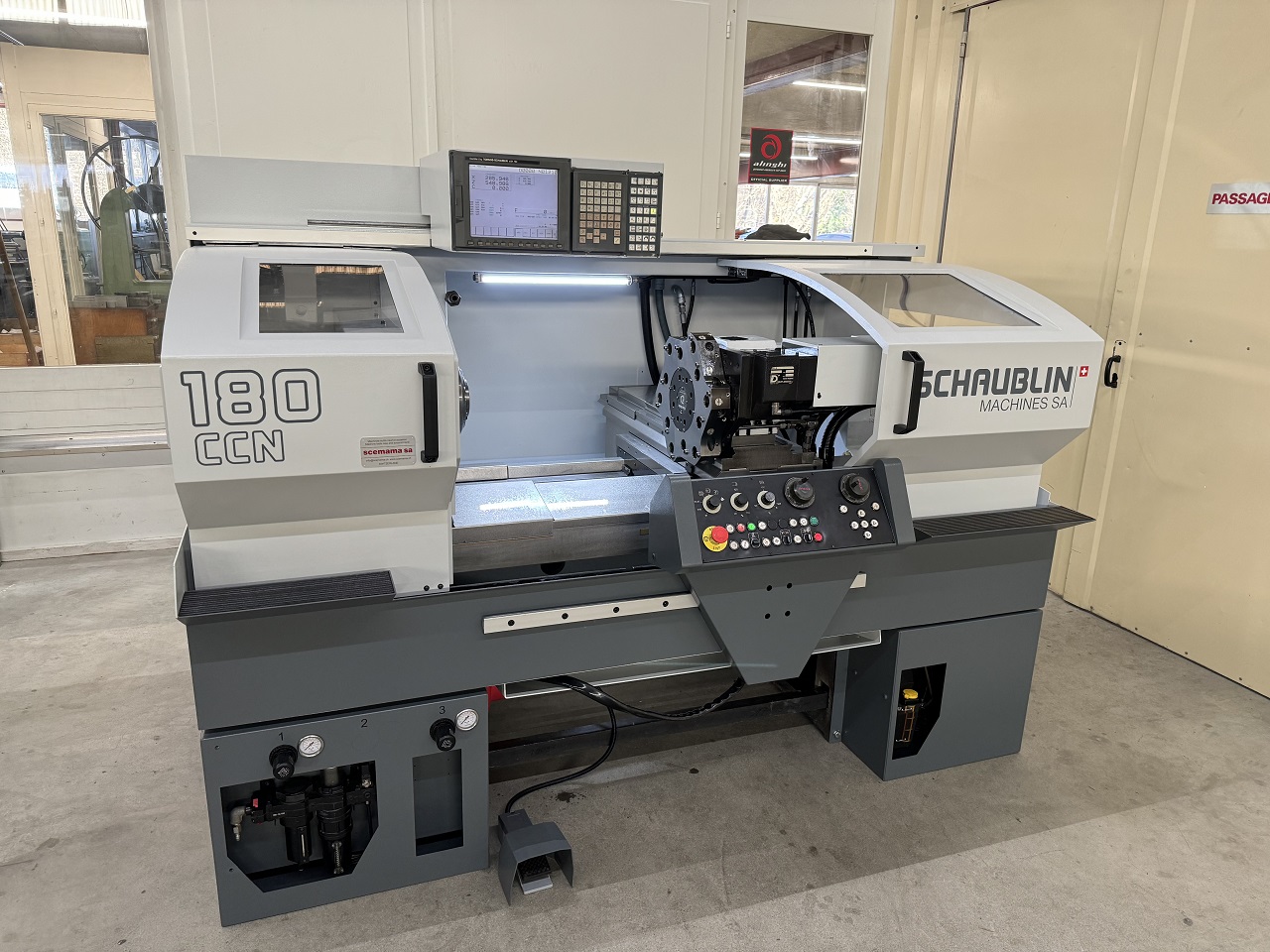

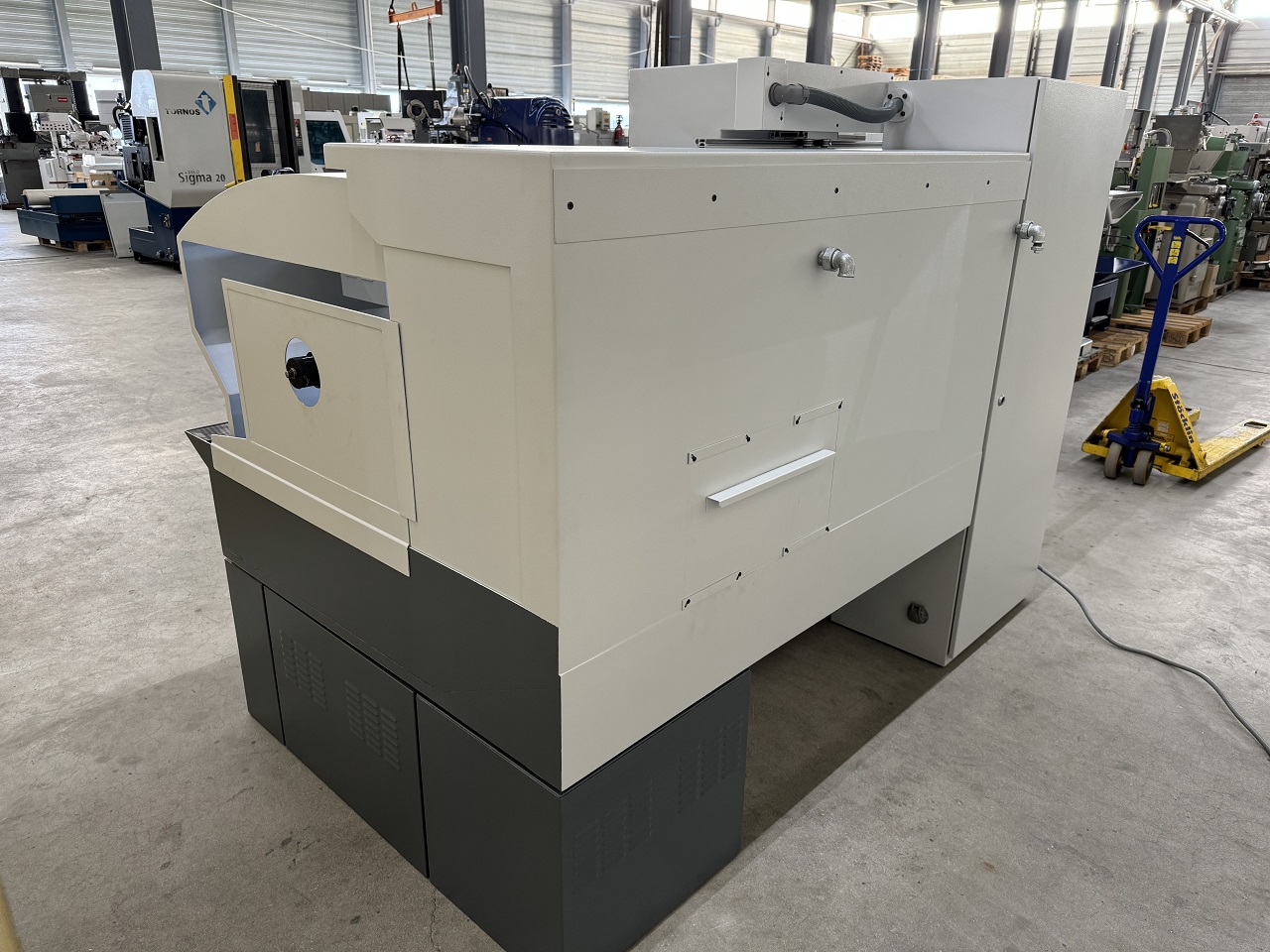

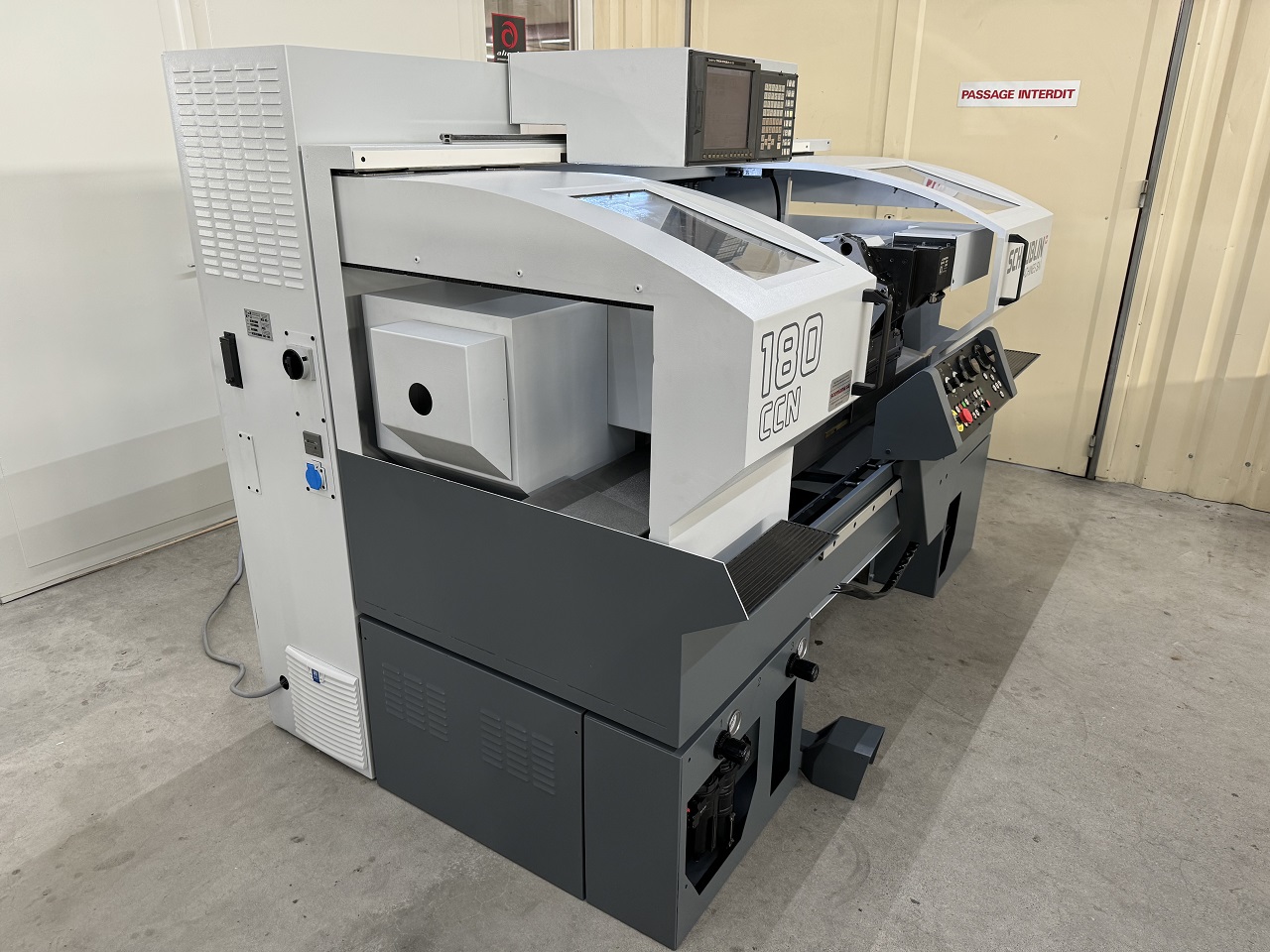

TOUR CCN “SCHAUBLIN” TYPE 180-CCN R-TM A2-6

Inventaire 2230043 comprenant :

1 commande Fanuc 18i
1 poupée broche A2-6
1 revolver à 12 positions VDI 30 pour 6 outils tournants

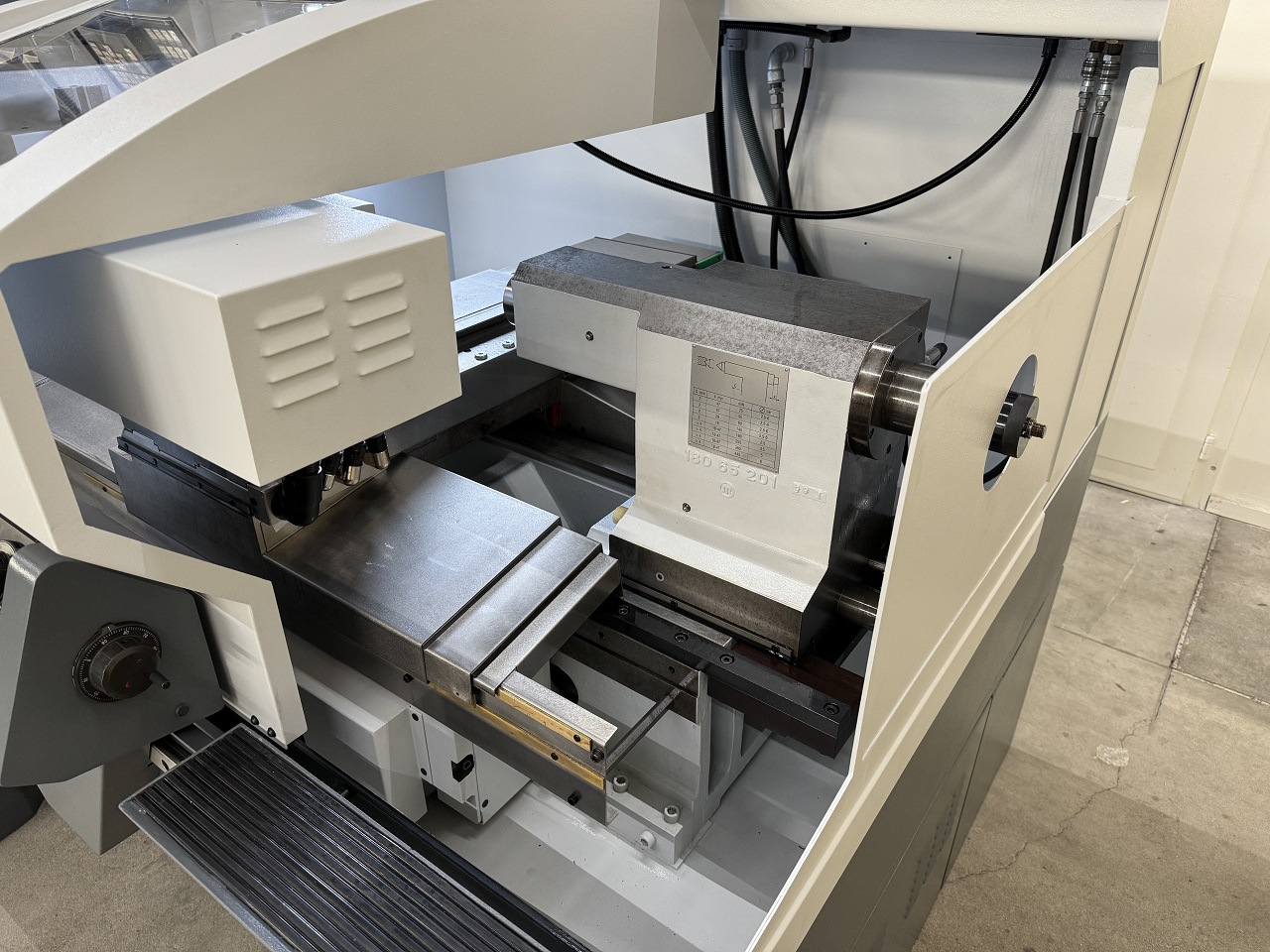

1 contre-poupée d’appui à commande pneumatique 180-65.200
1 mandrin 1×3 mors SCHUNK Rota-s 200-52 A2-6’’
1 contre-pointe pleine tournante Brucker CM5
1 tête de perçage-fraisage radiale ESX-25 vitesse max 5000 min-1 sans écrou EX ref 4100.00552
1 tête de perçage-fraisage axiale ESX-25 vitesse max 5000 min-1 sans écrou EX ref 4100.00550
1 dito KENNAMETAL ESX-25 sans écrou EX
1 dito EWS ESX-25 sans écrou EX
4 porte-outils radial à gauche, court Forme B2 ref 4100.0100
1 porte-pince ESX-25, forme E3 avec écrou EX25 avec pince Ø 5 mm
1 dito sans écrou EX25
3 pinces de taraudage Ø 4,5 – 6 et 8 mm
1 porte-outil pour forets à plaquettes réversibles alésage Ø 40 mm, forme E1 ref 4100.00124
1 dito alésage Ø 32 mm ref 4100.00107
1 dito alésage Ø 20 mm ref 4100.00105
1 porte-outils barre d’alésage Ø 8 mm forme E2 ref 4100.00108
1 dito Ø 10 ref 4100.0109
1 dito Ø 12 ref 4100.0110
2 dito Ø 16 ref 4100.0111
1 dito Ø 20 ref 4100.0112
1 dito Ø 25 ref 4100.0113
1 dito Ø 32 ref 4100.0115
1 dito Ø 32 GARANT long
5 bouchons de protection en acier forme Z2 ref 4100.00130
1 porte-outil axial à gauche, force C4 ref 4100.00103
1 contre-poupée d’appui à commande pneumatique CM 5 ref 180-65.200
1 support seul pour microscope ref 180-60.005
1 dispositif d’arrosage

OPTION

1 lunette à charnière à 3 chiens pour Ø 30 – 120 mm ref 180-70.200 chf. 2'500.– + tva

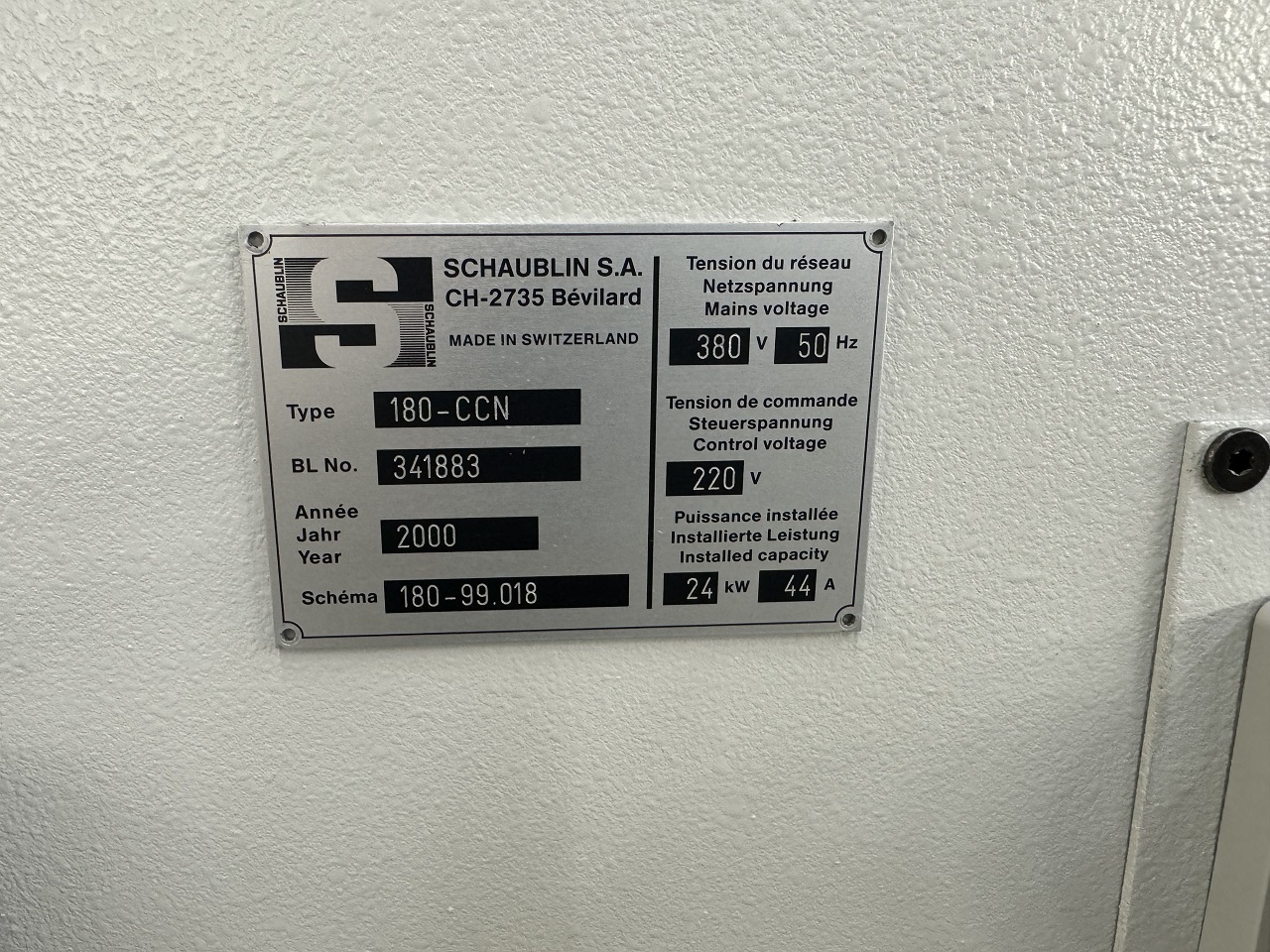

Origine de fabrication Suisse
Voltage 380/50/3
Poids net 2500 kg
Position douanière 8458.1120

CARACTERISTIQUES TECHNIQUES

Capacités :
Diamètre maximum de tournage 270 mm
Diamètre maximum admis au-dessus du chariot 160 mm
Hauteur de pointe au-dessus du chariot 83 mm
Diamètre maximum admis au-dessus du banc 430 mm
Longueur de tournage (selon équipement) 630 mm

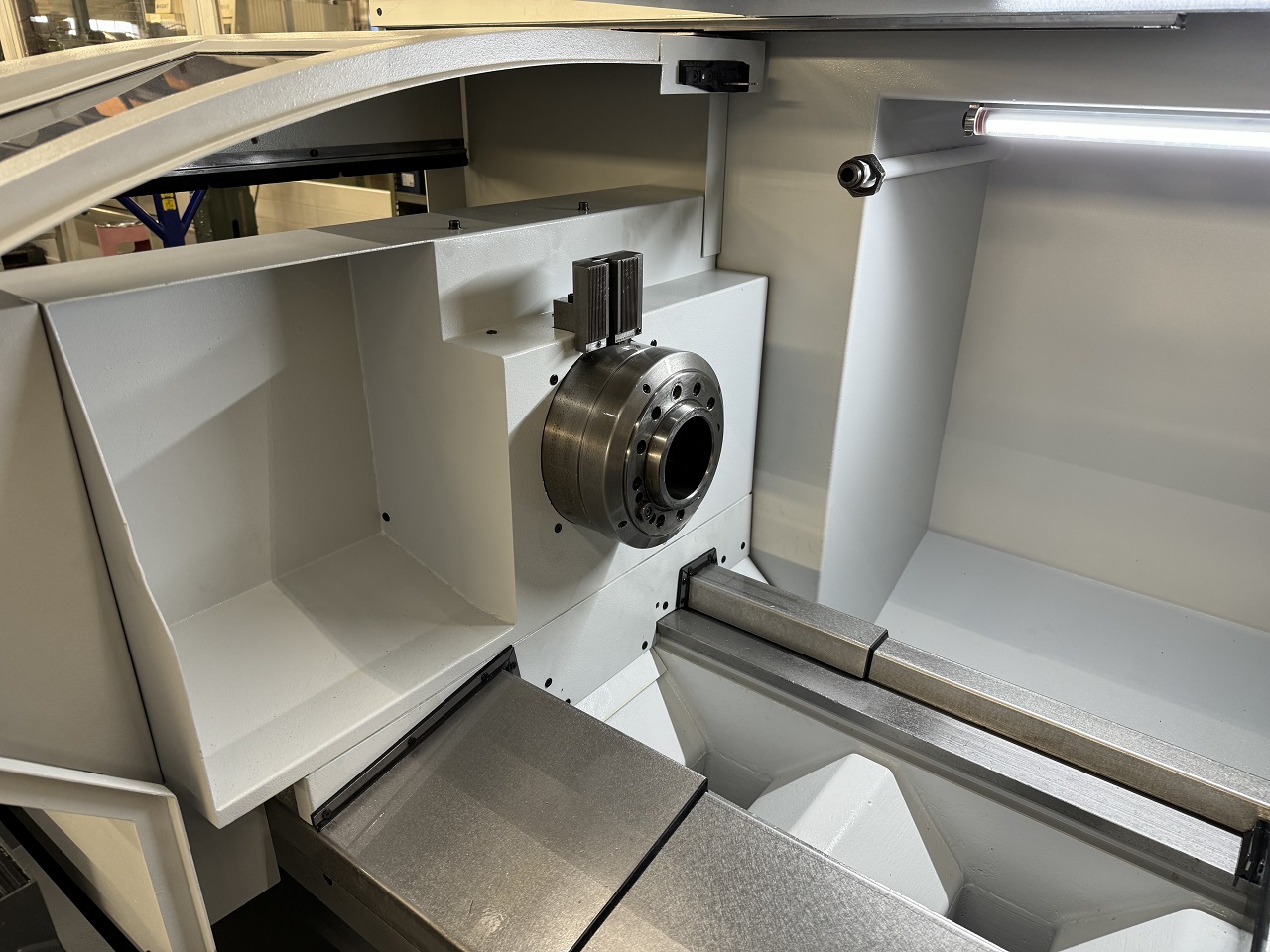

Poupées :
Nez de broche normalisé, pour l’utilisation de différentes pinces et mandrins moyennant des accessoires d’adaptation.
Accessoires pour pinces SCHAUBLIN B45/F66
Passage de barre maximum, dia. 36 mm/60 mm
Mandrin automatique, dia. standard 210 mm
Commande directe par moteur AC, puissance à 100% / 50% DE 15/18,5 kW
Couple maximum à 100% / 50% DE 135/165 NM
Vitesse maximum de broche 4000 min-1
Positionnement de broche, incrément 0,1°

Axe C :
Incrément programmable 0,001°
Blocage de broche 80 Nm
Cylindre de serrage pneumatique 3400 daN

Chariot croisé :
Course transversale, axe X 230 mm
Résolution au rayon 0,0005 mm
Commande par moteur AC, couple nominal 3 Nm
Vis à billes, dis. X pas 32 x 5 mm
Course longitudinale, axe Z 720 mm
Résolution 0,001 mm
Commande par moteur AC, couple nominal 6 Nm
Vis à billes, dia. x pas 32 x 10 mm

Avances :
Avances de travail, axes X/Z sans étage 0-5000 mm/min
Avances rapides, axes X/Z 8/10 m/min
Force d’avance, axes X/Z 420/670 daN

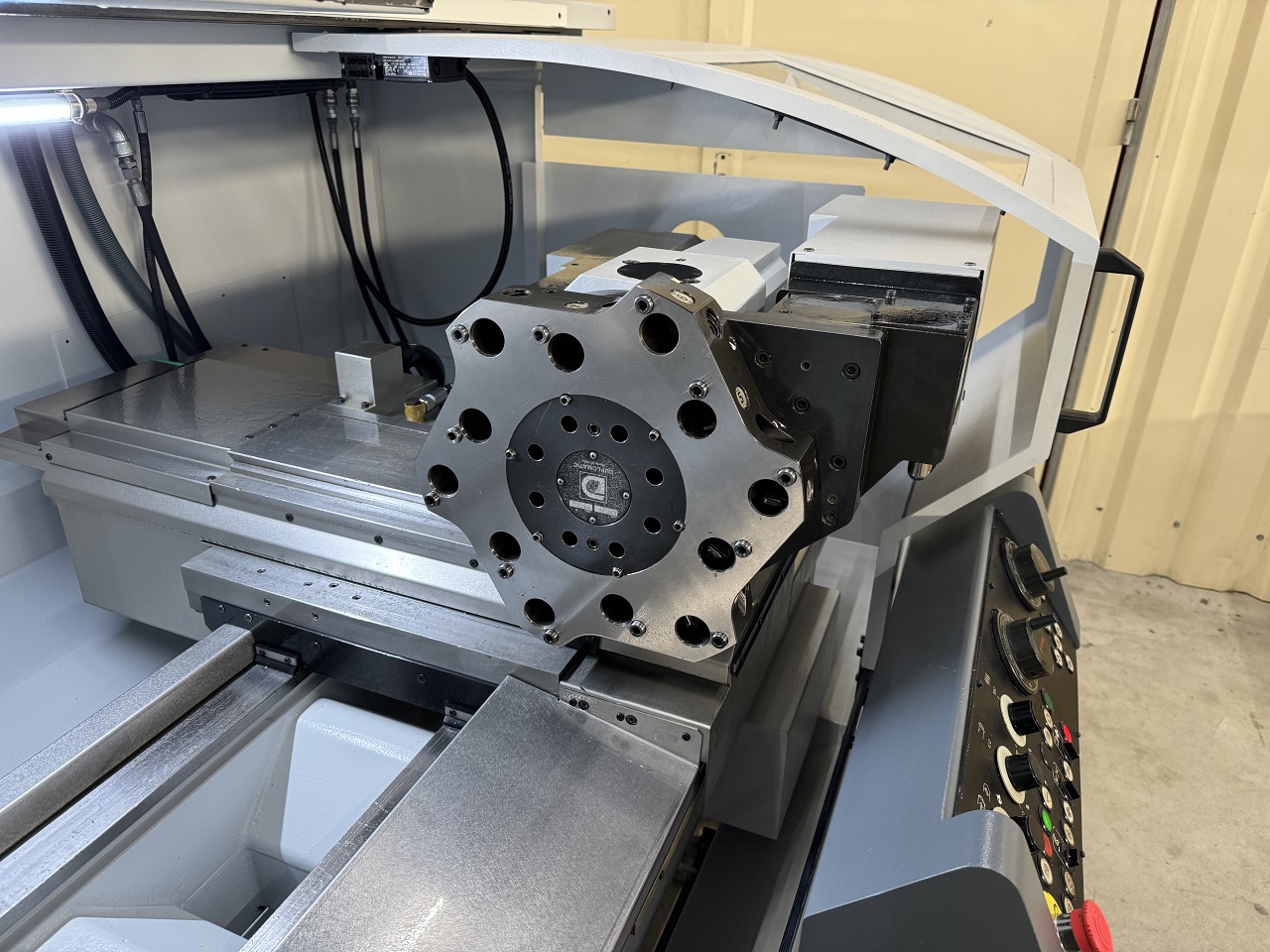

Système d’outillage revolver :
Nombre de stations d’outils 12
Nombre de station d’outils tournants 6
Commande par moteur AC, puissance service intermittent 3,7 kW
Couple max. intermittent 36 Nm
Vitesse max. d’entraînement 5000 min-1
Fixation normalisée porte-outils VDI 30
Section max. des burins 20 x 20 mm
Arrosage intégré
Indexage dans les deux sens de rotation

Arrosage :
Capacité du réservoir 120 litres
Pompe débit 10 l/min
Pression 5 bars

sauf erreur ou omission les indications techniques vous sont données sans engagement
