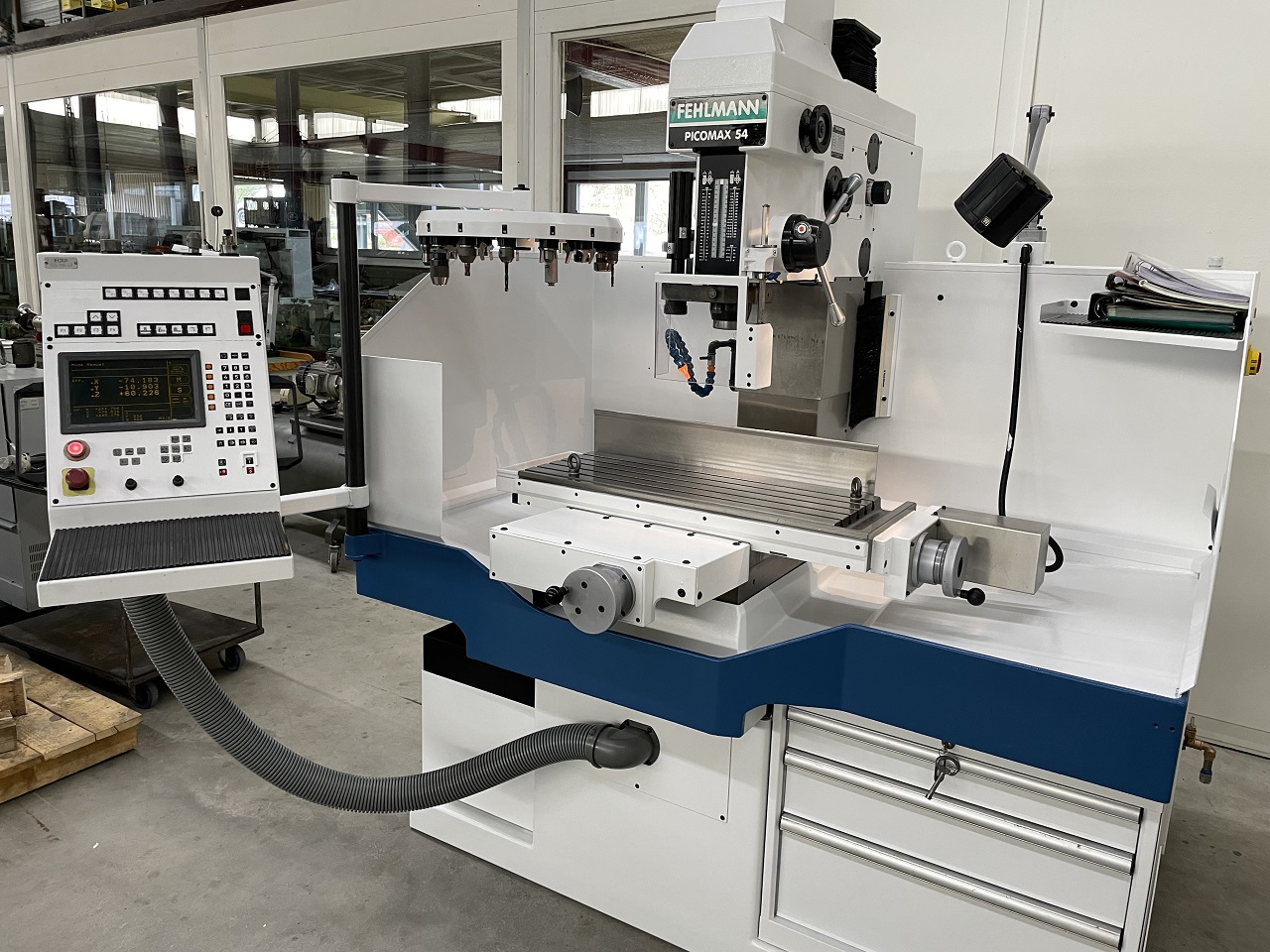

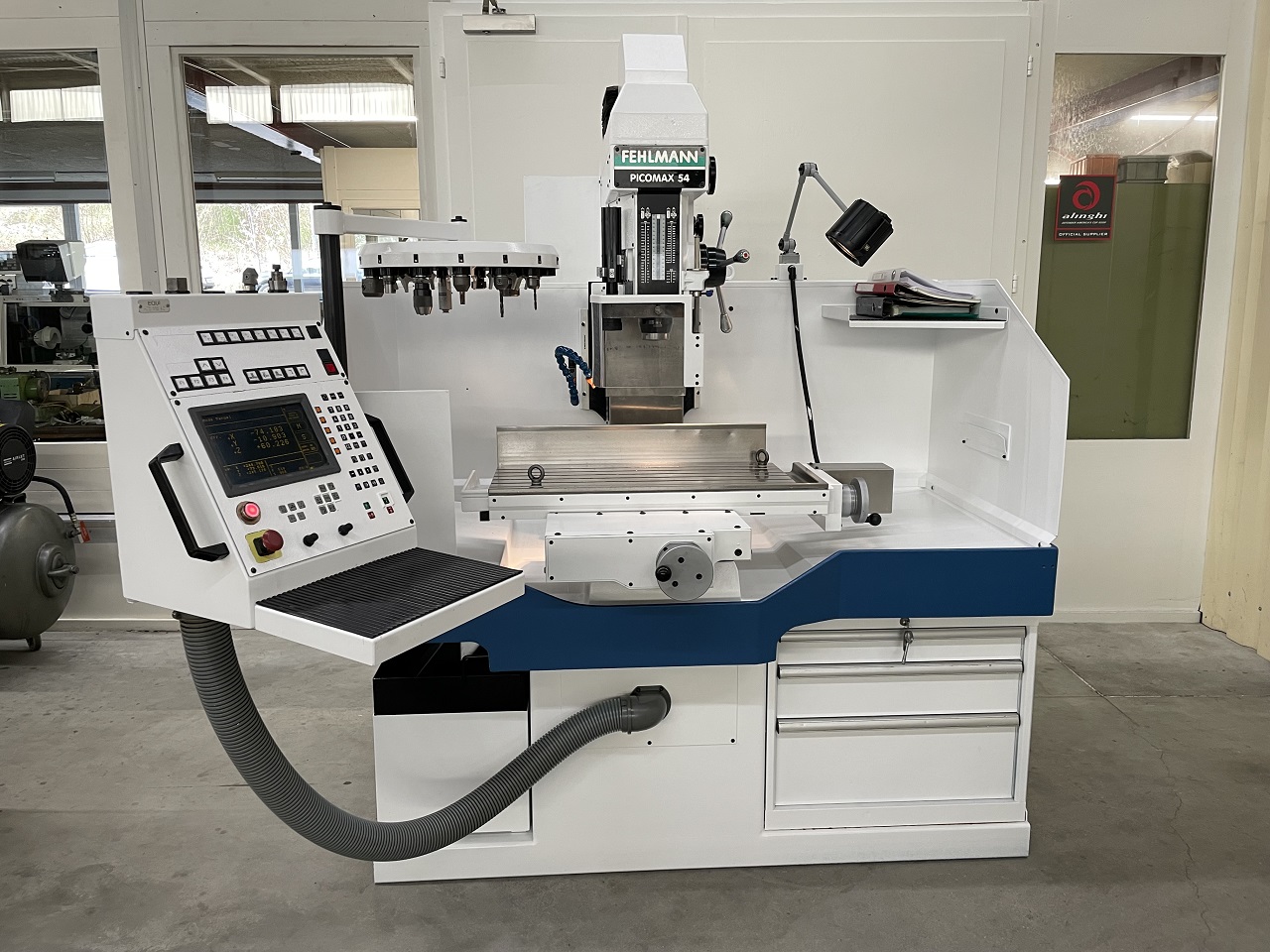

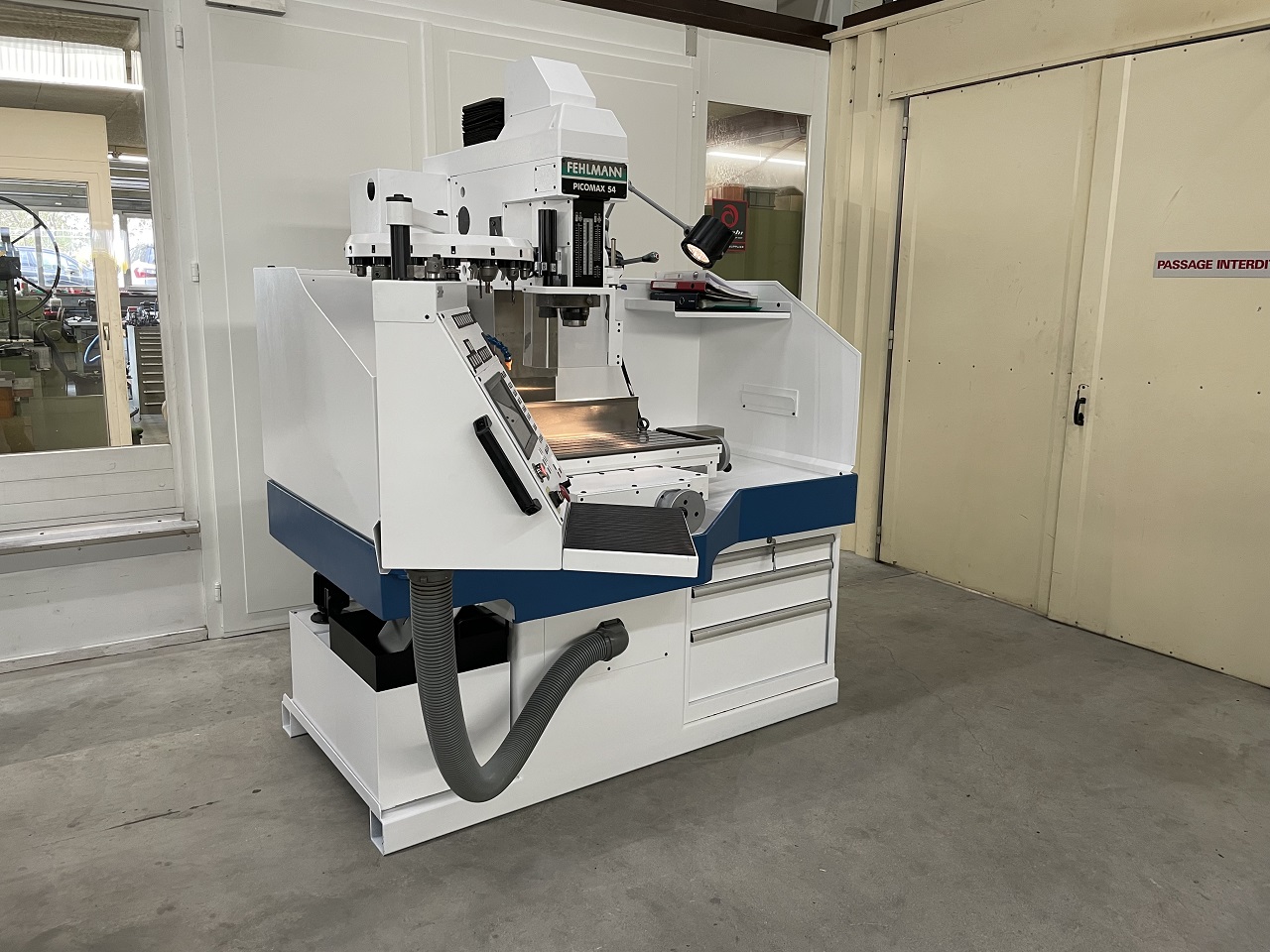

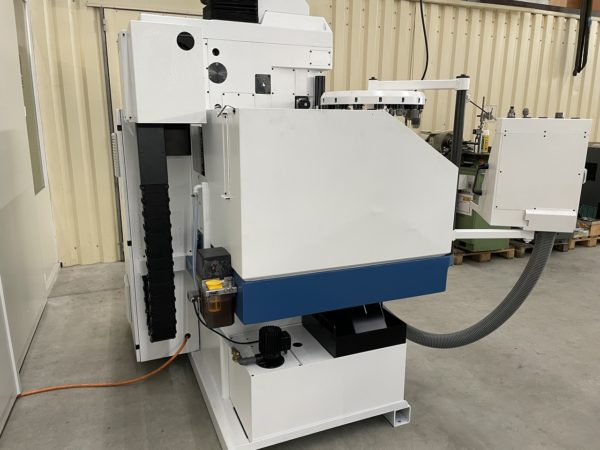

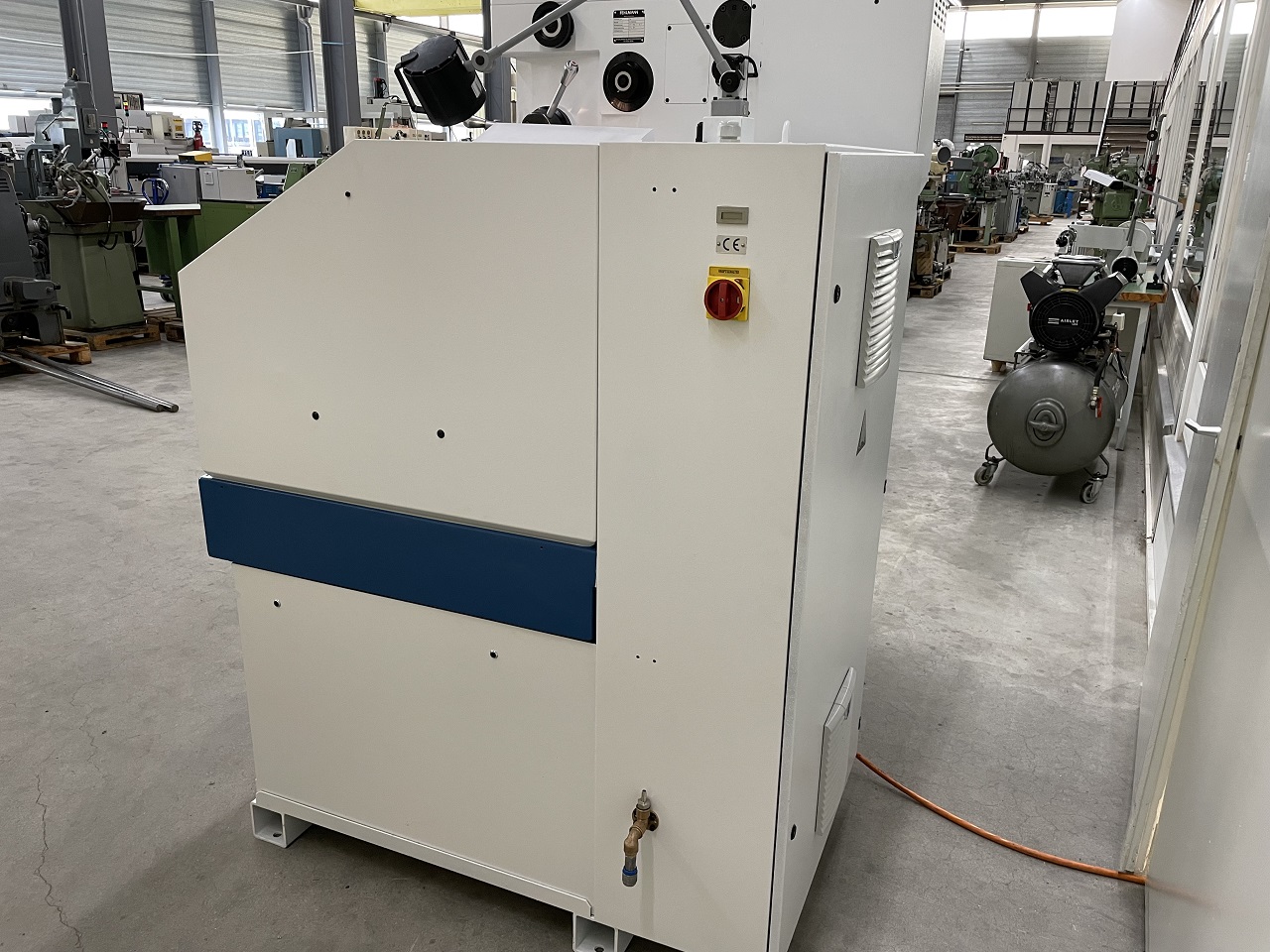

BOHR-FRAESMASCHINE “FEHLMANN” PICOMAX 54

Inventar Nr. 2210082 bestehend aus

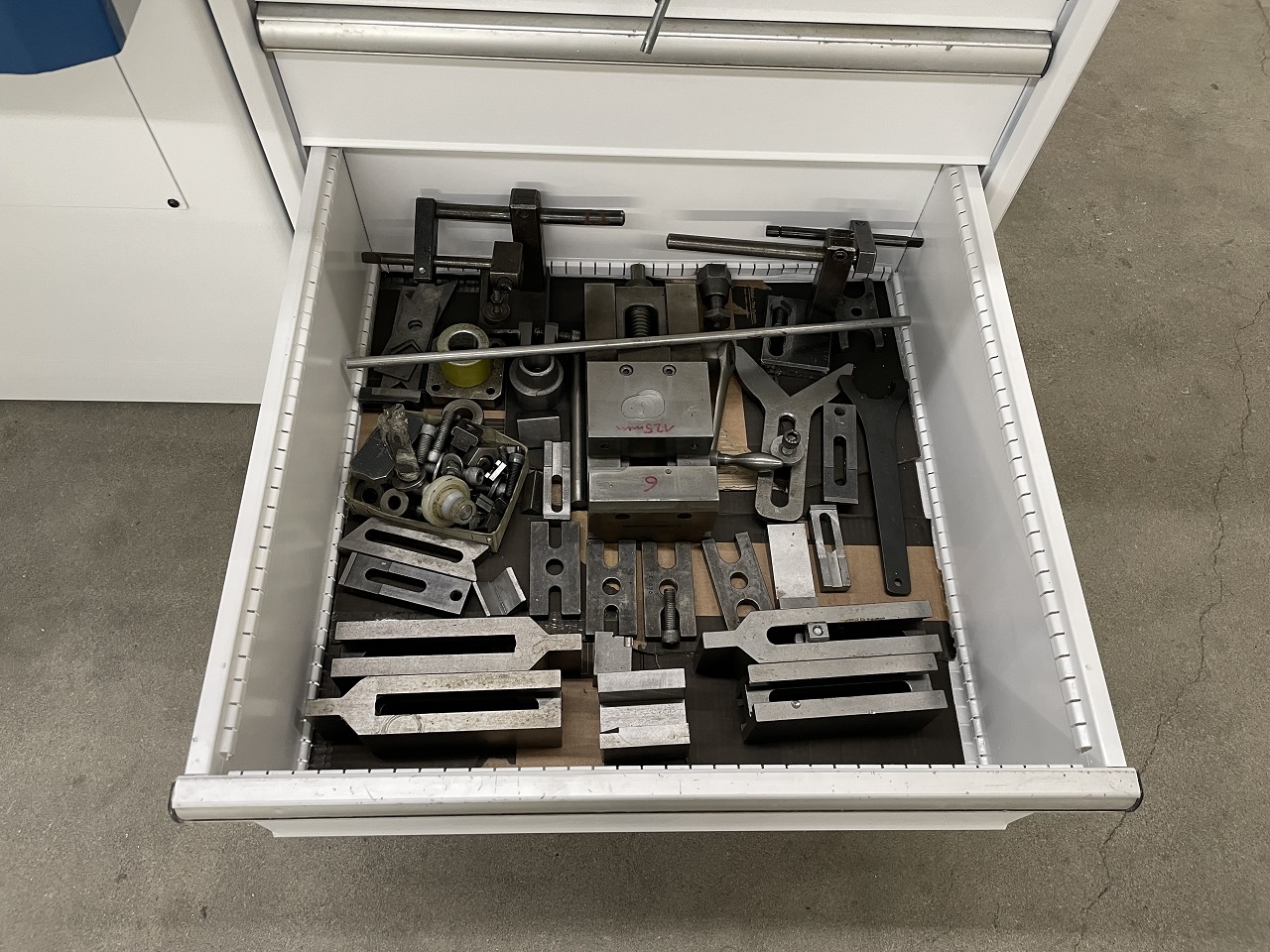

1 Schraubstock mit Spannbackenbreite 125 mm ref 7030-003
1 Schnellwechsel-Einsatz SF32 B16 Art. 7150-016
1 selbstklemmend Spannfutter ALBRECHT 0-10 mm B-16 ref 7165-010
1 Gewindeschneidfutter mit voreingestellter Rutschkupplung und einseitiger Längenausgleich M-12 ref 7185-012
1 Schnellwechsel-Spannzangenhalter SF32 für Spannzange ESX-25 L=28 ref 7211-028
1 Schnellwechsel-Spannzangenhalter SF32 für ESX-32 ref 7212
1 Spannschlüssel für Zangenhalter EX32 ref 7218-032
1 Schnellwechsel-Einsatz SF32 für Fräser Ø 6 mm ref 7230-06
2 Schnellwechsel-einsatz SF32 für Fräser Ø 8 mm ref 7230-08
1 Schnellwechsel-einsatz SF32 für Fräser Ø 10 mm ref 7230-10
1 Schnellwechsel-einsatz SF32 für Fräser Ø 12 mm Ref. 7230-12
1 Schnellwechsel-einsatz SF32 für Fräser Ø 20 mm Ref. 7230-20
1 Schnellwechsel-einsatz SF32 Reduktion CM1 ref 7131-001

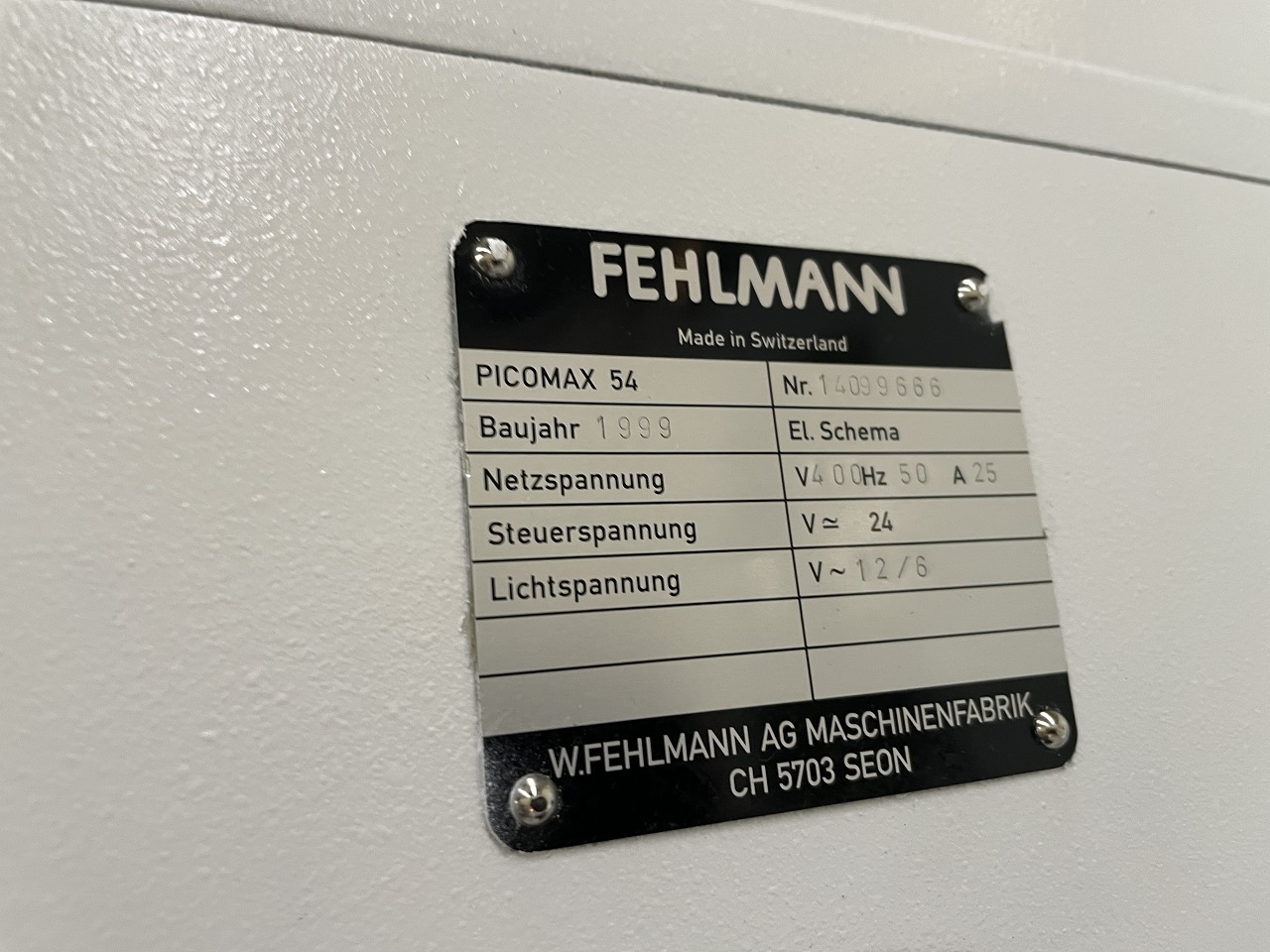

Fabrikationsursprung Schweiz

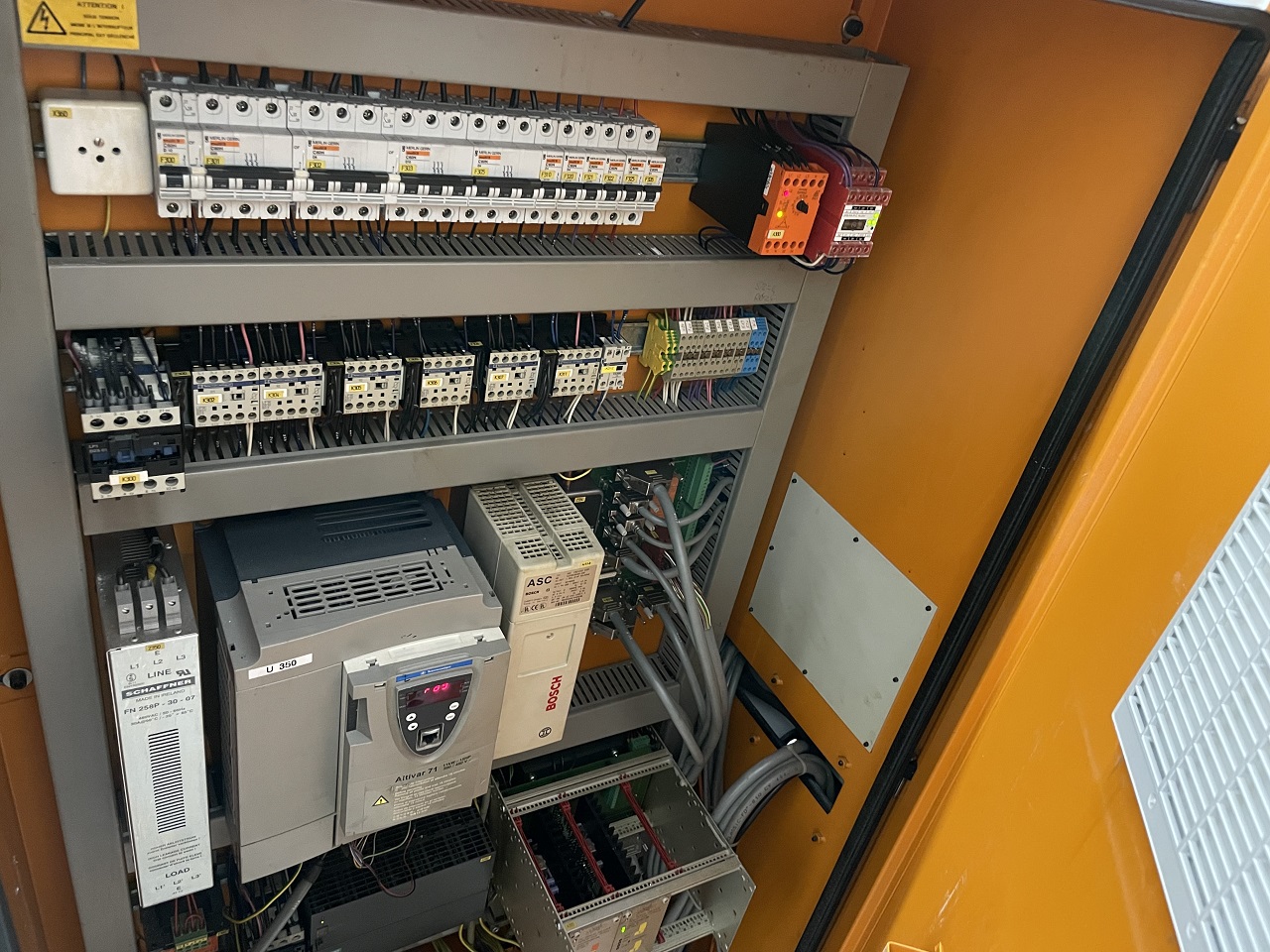

Spannung 380/50/3
Nettogewicht 2400 kg
Zollposition 8459.31 20

TECHNISCHE DATEN
:

Arbeitsbereich
Längsbewegung (Achse-X) 500 mm
Querbewegung (Achse-Y) 250 mm
Weg Hülse Achse-Z 160 mm
Bewegung des Spindelhalter-kopf Achse-W 480 mm

Bearbeitungsantriebe
Geschwindigkeiten :
Achsen-X und Y 1-2000 mm/min
Achse-Z 10-1200 mm/min
Achse-W 2000 mm/min
Antriebskräfte :
Achsen-X und Y 4000 N
Achse-Z 4000 N
Schnellantriebe :
Achsen-X und Y 2 m/min

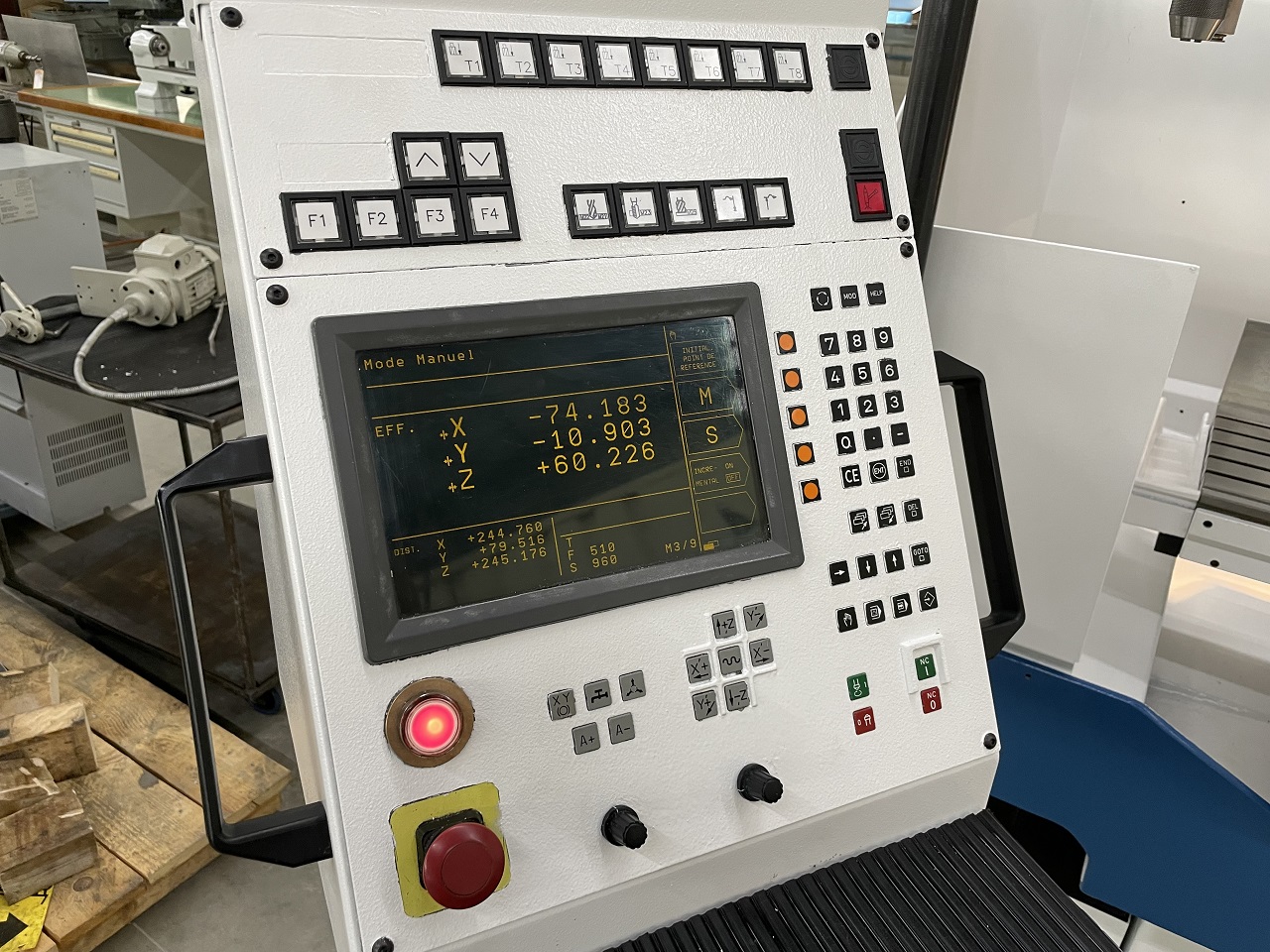

Systemauflösung
Bewegung :
Direktem Abmessungsystem durch Glas-massstab Achse X / Y
Indirektem Abmessungsystem durch auflöser Achse Z / W
Auflösung auf die Achsen X, Y, Z und W 0,001 mm

Präzision (nach VDI / DGQ 3441)
P-Positionsauflösung auf Achsen X und Y 0,005 mm
Ps-verteilungsbreite auf Achsen X und Y 0,003 mm
: : : : : : : : : : : : W 0,020 mm

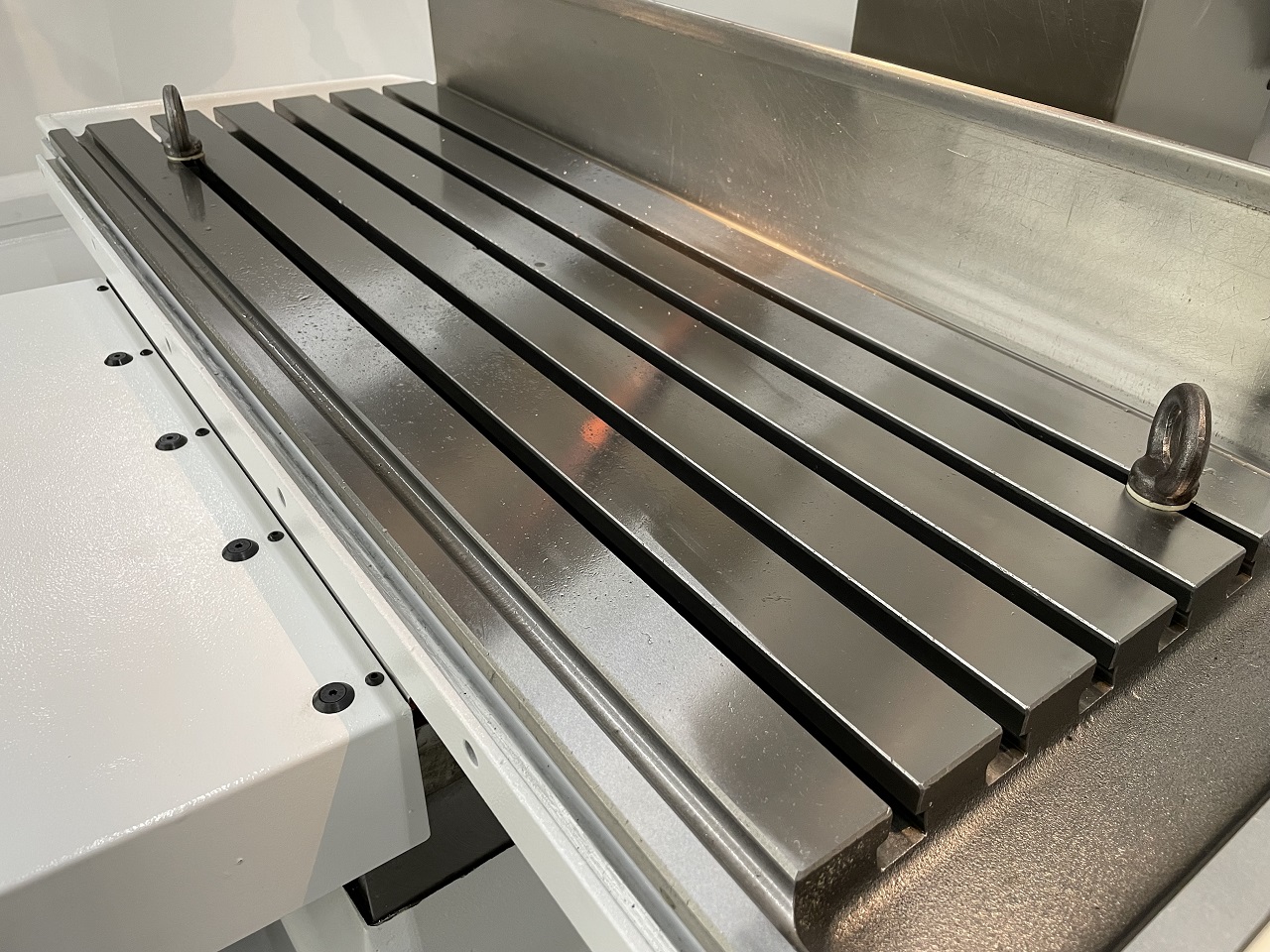

Tisch, arbeitsfläche :
Befestigungsfläche (LxB) 880 x 320 mm
T-nuten :
– anzahl 5
– breite 12-H8 mm
– distanz 50 mm
erlaubten Gewicht auf Tisch 300 kg
Tisch-höhe vom Boden 1024 mm
Distanz Tisch – Spindelnase (min-max) 0-110-610 mm
Horizontalen Schwanenhals 302 mm

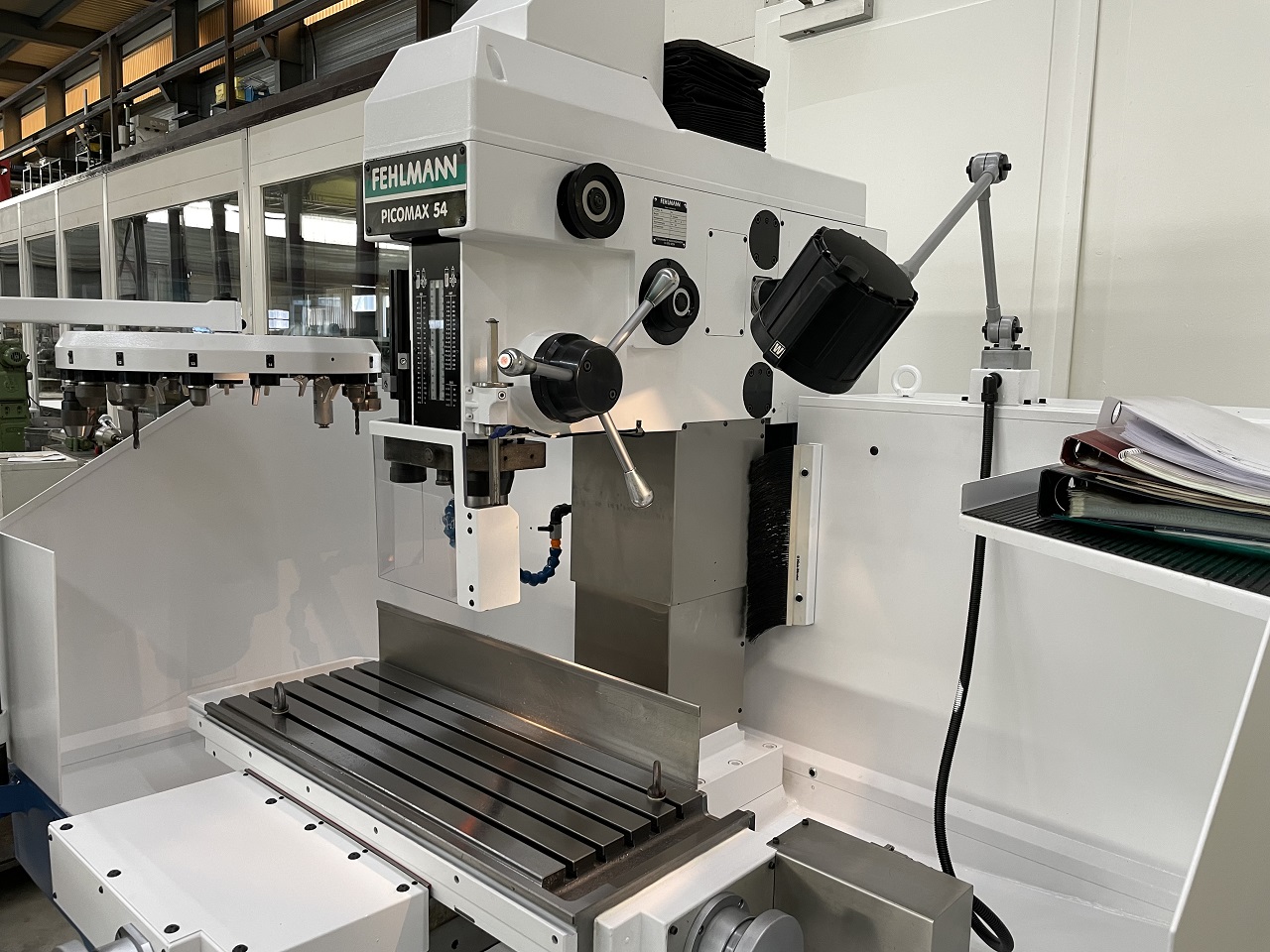

Bearbeitungsspindel :
Schnell-werkzeugwechslungssystem SF32

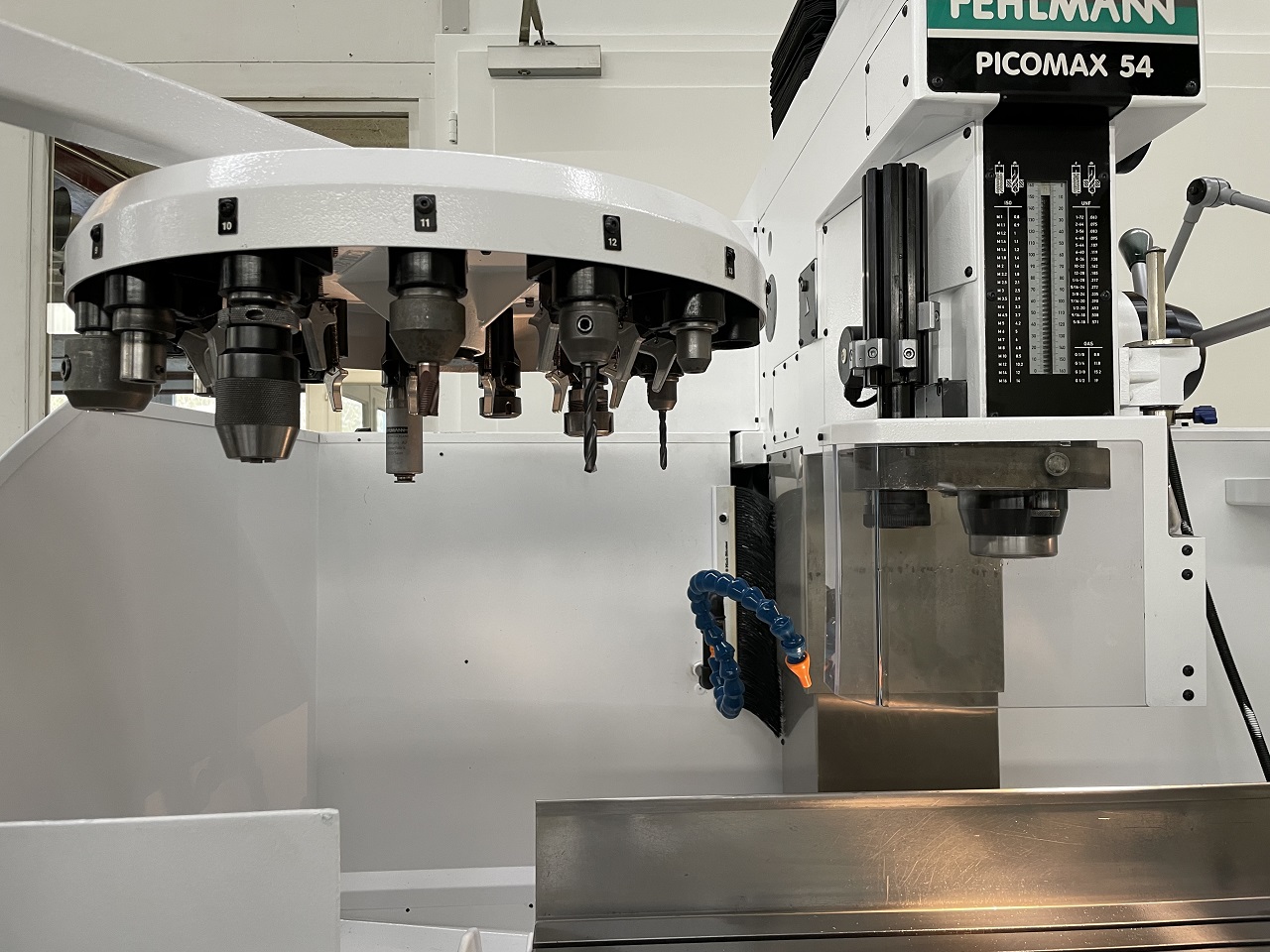

Automatischen Werkzeugwechsler mit Bohrungshebel
Wiederholungspräzision 0,002 mm
Zeitaufwand durch wechsel bei Hand ca. 3 sek.
Spindel-geschwindigkeitskala 100-9000 min-1
Antriebsleistung 5 kW
Max. moment 60 Nm

Bearbeitungskapazitäten :
Bohrungskap. Durchmesser 20 mm
Fräskap. 30 cm3/min
gewindeschneiden M 16

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
