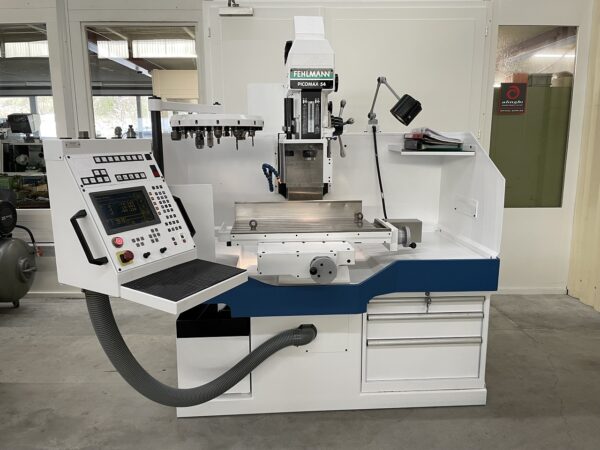

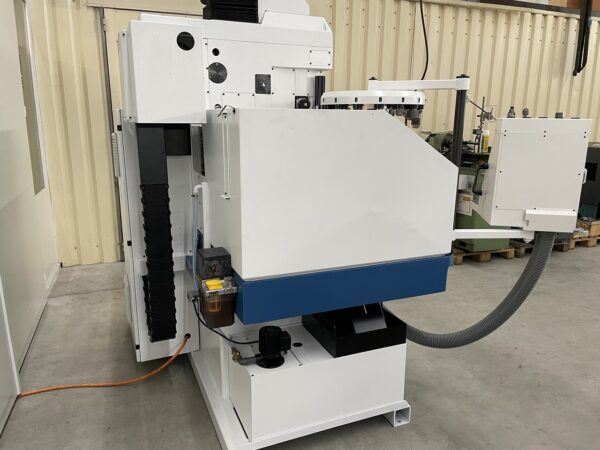

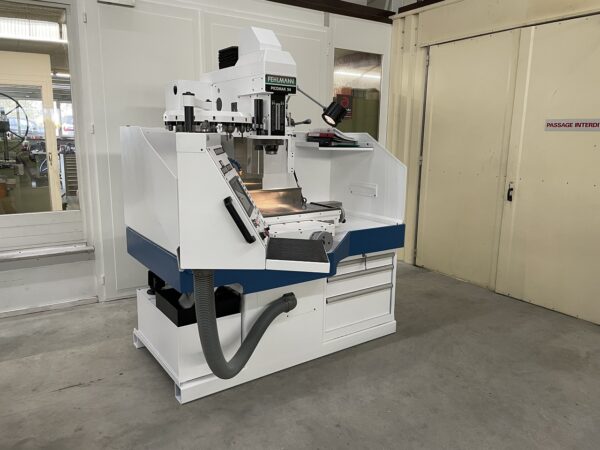

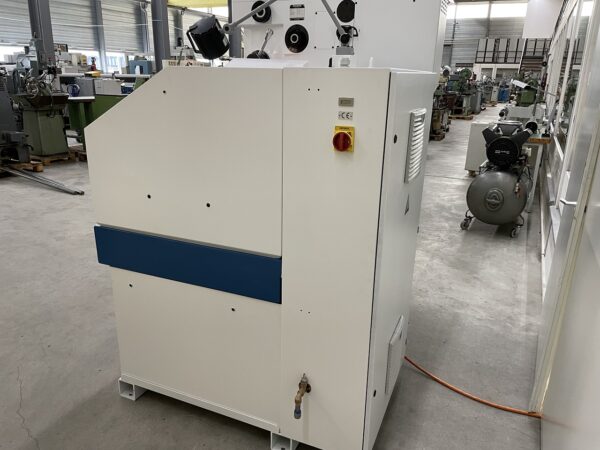

PERCEUSE FRAISEUSE FEHLMANN PICOMAX 54

Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : 2400 kg
Dimensions : 220x180x240 cm
Position douanière : 8459.3120

CARACTERISTIQUES TECHNIQUES
:

Domaine de travail :
Déplacement longitudinal axe X : 500 mm
Déplacement transversal axe Y : 250 mm
Course du fourreau axe Z : 160 mm
Déplacement de la tête porte-broche axe W : 480 mm

Avances de travail, avances rapides :
Vitesses :
– Axes X et Y : 1-2’000 mm/min
– Axe Z : 10-1’200 mm/min
– Axe W : 2’000 mm/min
Forces d’avance :
– Axes X et Y : 4’000 N
– Axe Z : 4’000 N
Avances rapides :
– Axes X et Y : 2 m/min

Résolution du système
Déplacement :
Système de mesure direct par régle en verre : Axe X / Y
Système de mesure indirect par résolveur : Axe Z / W
Résolution sur les axes X, Y, Z et W : 0,001 mm

Précision (selon VDI / DGQ 3441) :
Tolérance de position P sur les axes X et Y : 0,005 mm
Largeur de dispersion Ps sur les axes X et Y : 0,003 mm
: : : : : : : : : : : : W : 0,020 mm

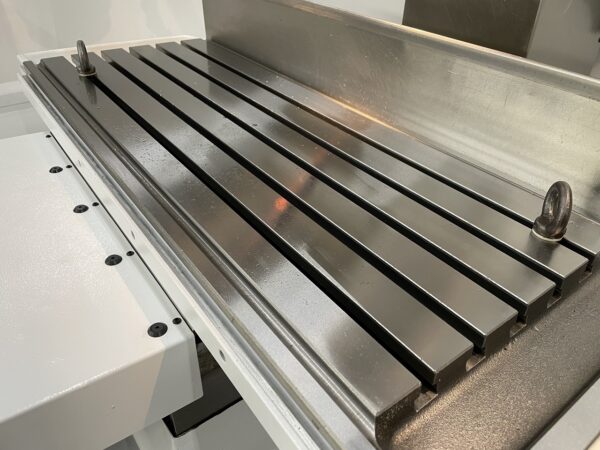

Table, espace de travail :
Surface de serrage (L x I) : 880 x 320 mm
Rainures en T :
– Nombre : 5
– Largeur : 12-H8 mm
– Ecartement : 50 mm
Charge admissible sur la table : 300 kg
Hauteur de la table à partir du sol : 1024 mm
Distance table-nez de la broche (min-max) : 0-110-610 mm
Col de cygne horizontal : 302 mm

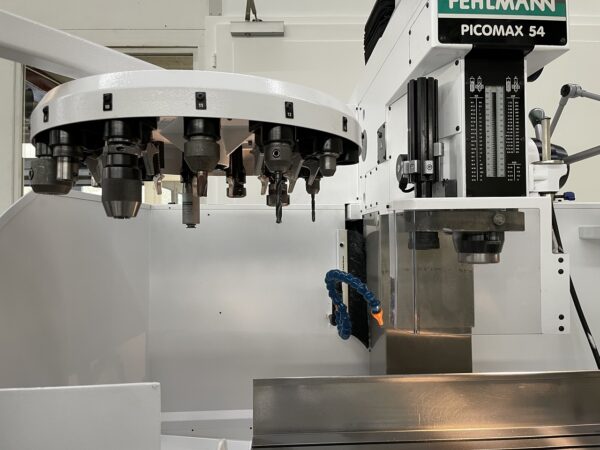

Broche de travail :
Système de changement rapide d’outil : SF 32
Changement d’outil automatic : – avec levier de perçage
– Précision de répétition : ,002 mm
– Temps de changement (manuel) : Env. 3 sec
Gamme de vitesse de broche : 100-9’000 min-1
Puissance d’entraînement : 5 kW
Couple max. : 60 Nm

Capacités d’usinage :
Capacité de perçage : dia 20 mm
Capacité de fraisage : 30 cm3 /min
Taraudage : M 16

sauf erreur ou omission les indications techniques vous sont données sans engagement

inventaire no 2210082 comprenant

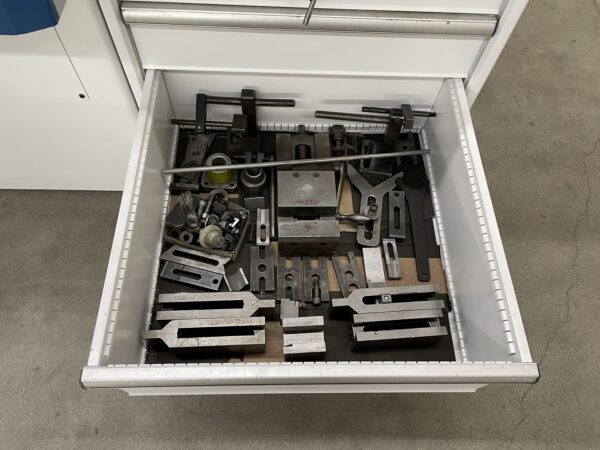

1 étau abaisseur largeur de mors 125 mm ref 7030-003
1 tasseau à changement rapide SF32 B16 art 7150-016
1 mandrin de serrage autoressant ALBRECHT 0-10 mm B-16 ref 7165-010
1 mandrin de taraudage avec embrayage à friction préréglé et compensation
de longueur unidirectionnelle M-12 ref 7185-012
1 porte-pince à changement rapide SF32 pour pince ESX-25 L=28 ref 7211-028
1 porte-pince à changement rapide SF32 pour pince ESX-32 ref 7212
1 clé de serrage pour porte-pince EX32 ref 7218-032
1 tasseau à changement rapide SF32 pour fraise Ø 6 mm ref 7230-06
2 tasseaux à changement rapide SF32 pour fraise Ø 8 mm ref 7230-08
1 tasseau à changement rapide SF32 pour fraise Ø 10 mm ref 7230-10
1 tasseau à changement rapide SF32 pour fraise Ø 12 mm ref 7230-12
1 tasseau à changement rapide SF32 pour fraise Ø 20 mm ref 7230-20
1 tasseau à changement rapide SF32 réduction CM1 ref 7131-001
