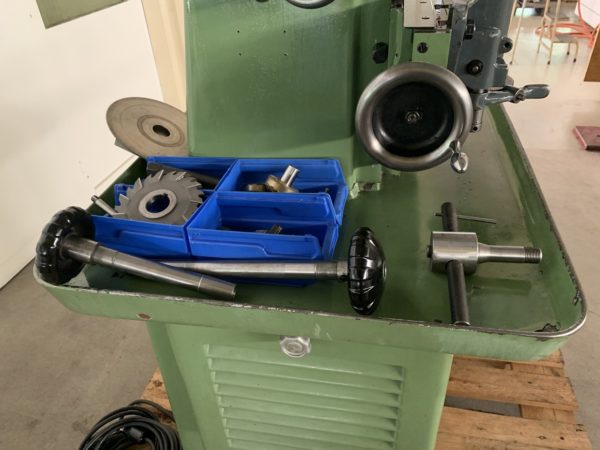

UNIVERSAL-FRAESMASCHINE “SCHAUBLIN” TYP 12

Fabrikationsursprung Schweiz
Spannung 380/50/3
Nettogewicht 450 kg
Aussenmasse : 86x73x141 cm

TECHNISCHE DATEN
:

AUFSPANNTISCH
Nutzbare Aufspannfläche : 450×200 mm
Anzahl der T-Nuten 3
Breite der T-Nuten 11 mm
Nutenabstand 60 mm
Neigbardkeit des Tisches +- 5°

AUFSPANNSOHLE, PROFIL SCHAUBLIN 102, auf Winkeltischträger
Länge der Sohle : 560 mm
Horizontale Neigung der Sohle +- 5 °
Vertikale Neigung der Sohle : +- 5 °

FRAESSPINDELSTOCK (horizontal und vertikal)
Innenkegel Morse 4
Spindelbohrung 22,5 mm
Reduktionshülsen – für Morsekegel 1, 2 und 3
: : : : : – für Spannzangen Typ : W-20

SPINDELDREHZAHLEN
Horizontal-Spindelstock : 100-150-200-290-300-450-580-700-900-
1100-1400-2200 U/Min.
Vertikal-Spindelstock 120-183-240-356-366-554-712-860-1110-
1350-1720-2700 U/Min.

AUSFUEHRBARE BEWEGUNGEN
Horizontalweg des Tisches für Spindel- und
Hebelbetätigung 200 mm
Automatischer Vorschub 180 mm
Senkrechtweg des Tisches nur für Spindel-
betätigung : 200 mm
Längsweg des Frässpindelstockes für Spindel-
oder Hebelbetätigung 120 mm
Horizontale Verschiebung des Frässpindel-
stockes auf seinem Schlitten 80 mm

ELEKTROMOTOR
Leistung 1/1,35 PS
Drehzahl (bei Belastung) 710/1420 U/Min.

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
