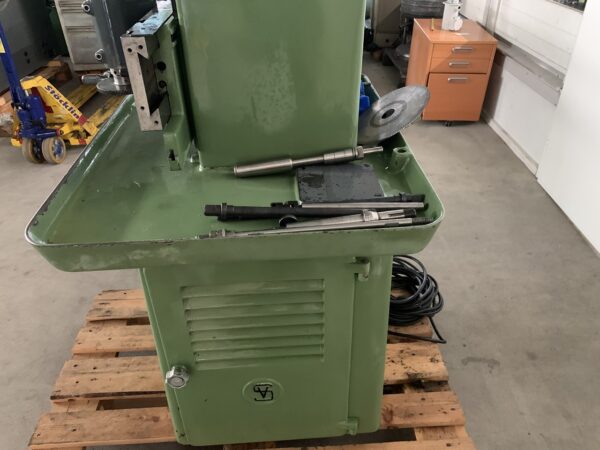

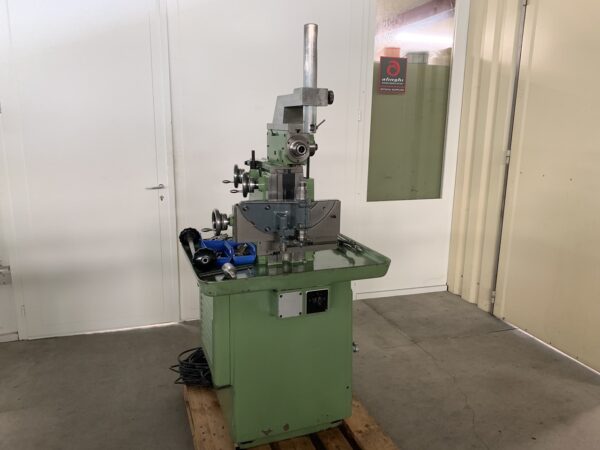

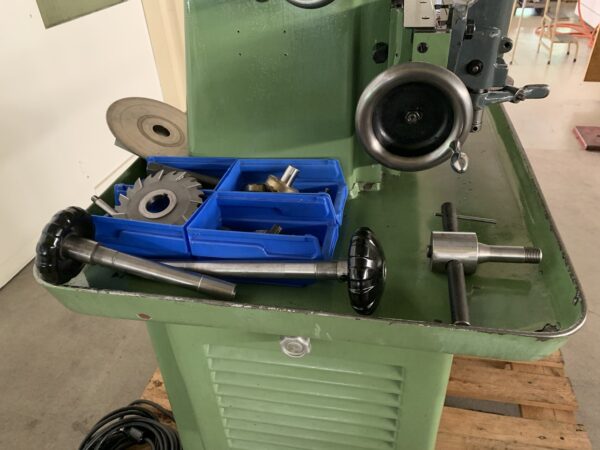

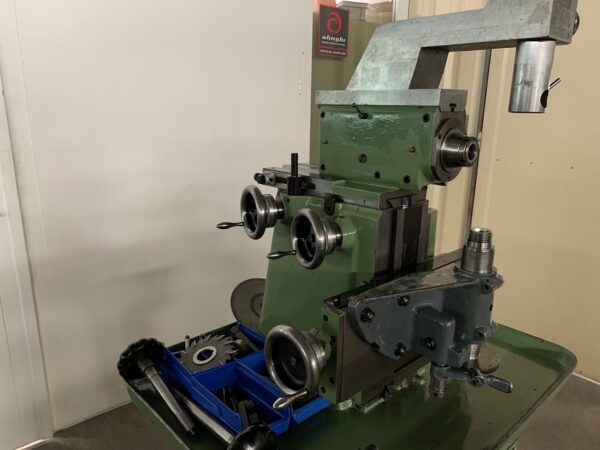

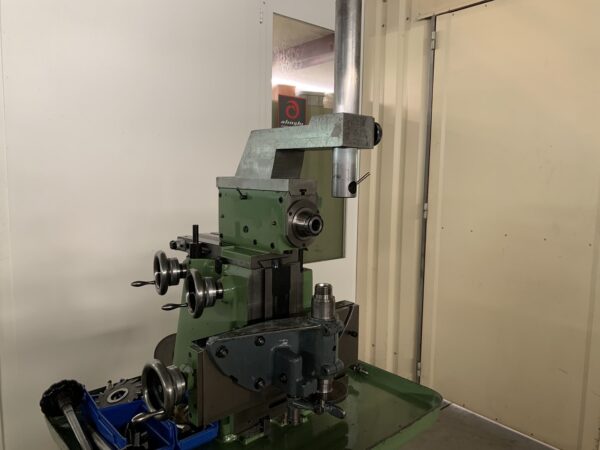

FRAISEUSE UNIVERSELLE SCHAUBLIN TYPE 12

SKU: 2210041

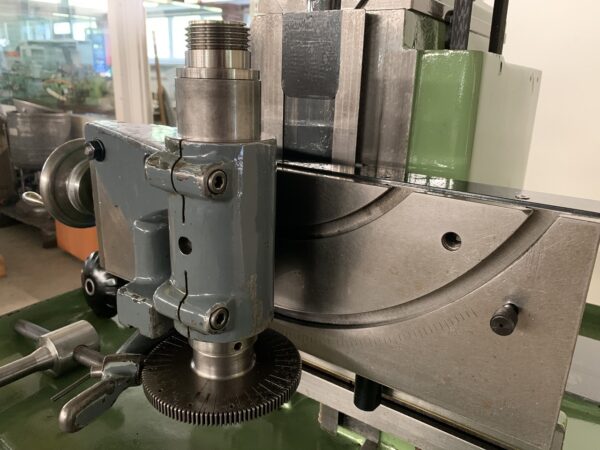

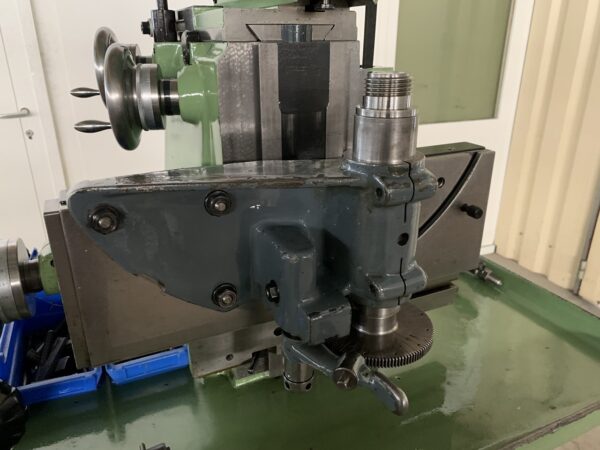

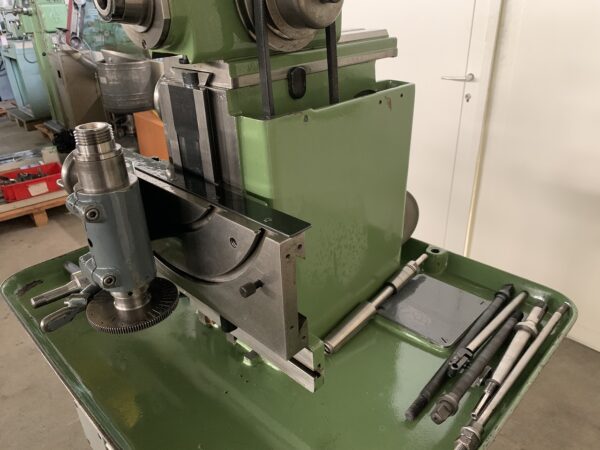

broche W20 – diviseur W20

2210041

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch

INFORMATIONS

Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : 450 kg
Dimensions : 8600x7300x1410 mm


CARACTERISTIQUES TECHNIQUES
:

SEMELLE A DOS D’ANE, PROFIL SV-102, montée sur support
équerre : (livrée normalement avec la machine)
Longueur du prisme : 560 mm
Inclinaison dans le plan horizontal : +- 5°
Inclinaison dans le plan vertical : +- 5°

TABLE RECTANGULAIRE FIXE
Surface utile : 450×200 mm
Nombre des rainures en T : 3
Largeur des rainures en T : 11 mm
Ecartement des rainures en T : 60 mm
Inclinaison dans le plan vertical : +- 5°

POUPEE PORTE-FRAISE (horizontale et verticale)
Cône intérieur : Morse 4
Alésage de la broche : 22,5 mm
Douilles de réduction – pour cône Morse : 1, 2 et 3
: : : : : : – pour pince : W-20

VITESSES DES BROCHES
Poupée horizontale : 100-150-200-290-300-450-580-700-
900-1100-1400-2200 t/min
Poupée verticale : 120-183-240-356-366-554-712-860-
1100-1350-1720-2700 t/min

DEPLACEMENTS REALISABLES
Course longitudinale de la table, par vis, par
croisillon : 200 mm
Automatique : 180 mm
Course verticale de la table, par vis seulement : 200 mm
Course longitudinale de la poupée porte-fraise,
par vis ou par levier : 120 mm
Déplacement de la poupée porte-fraise sur la
coulisse transversale : 80 mm

MOTEUR ELECTRIQUE
Puissance : 1/1,35 CV
Vitesses en charge : 710/1420 t/min

sauf erreur ou omission les indications techniques vous sont données sans engagement

UGS : 2210041 Catégorie : Étiquette :
Poids 450 kg
Etat

Occasion
