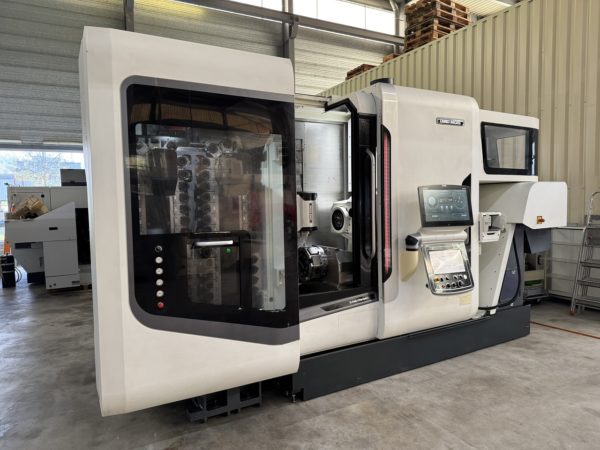

CENTRE DE TOURNAGE-FRAISAGE CNC DMG MORI NTX 1000 -ZSM

Origine de fabrication : JP
Voltage : 380V/50Hz/3ph
Dimensions : 4169X2543X2543 mm
Poids net machine : 10’000 kg

CARACTERISTIQUES TECHNIQUES

Commande : Fanuc F31iB5 avec CELOS

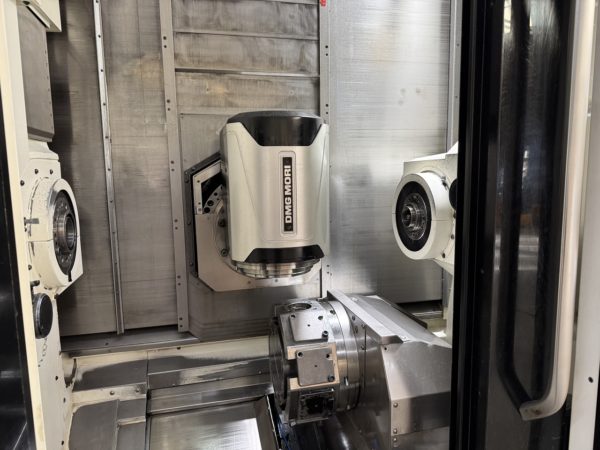

Broche porte-outil
Axe X1 : 455 mm
Axe Y : +/- 105 mm
Axe Z1 : 800 mm (+ 165 for ATC)
Axe B : 240°

Revolver 2
Axe X2 : 160 mm
Axe Z2 : 730 mm

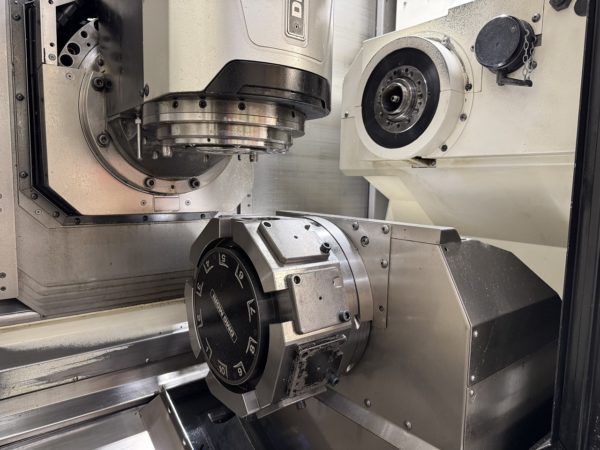

Broche 1 / Broche 2
Axe C : 360 ° / 360°

Contre-poupée
Axe A : 820 mm

Distance max entre-pointes : 1’050 mm

Diamètre tournage max
Broche porte-outil : Ø 430 mm
Revolver 2 : Ø 274 mm

Longueur de tournage max : 800 mm

Diamètre barre : Ø 52 mm . Ø 65 mm

Sauf erreur ou omission, les indications techniques vous sont données sans engagement

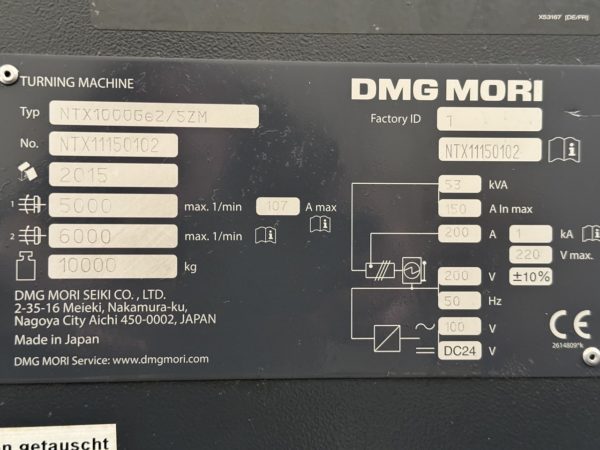

Inventaire no.2240013, machine comprenant :

Machine NTX 1000 / SZM_F31iB5
SZM : broche porte-outil, broche 1, broche 2 and revolver 2 (fraiser)

Commande Fanuc F31iB5 avec Celos

Alésage broche principale : Ø 73 mm (diamètre barre Ø 65 mm)

Dispositif de serrage Kitagawa BB206A521 + Kitagawa SR1453C21

Dispositif de serrage Kitagawa BB208A621 + Kitagawa SR1566C21

Préparation de la contre-broche pour l’utilisation comme contre-poupée

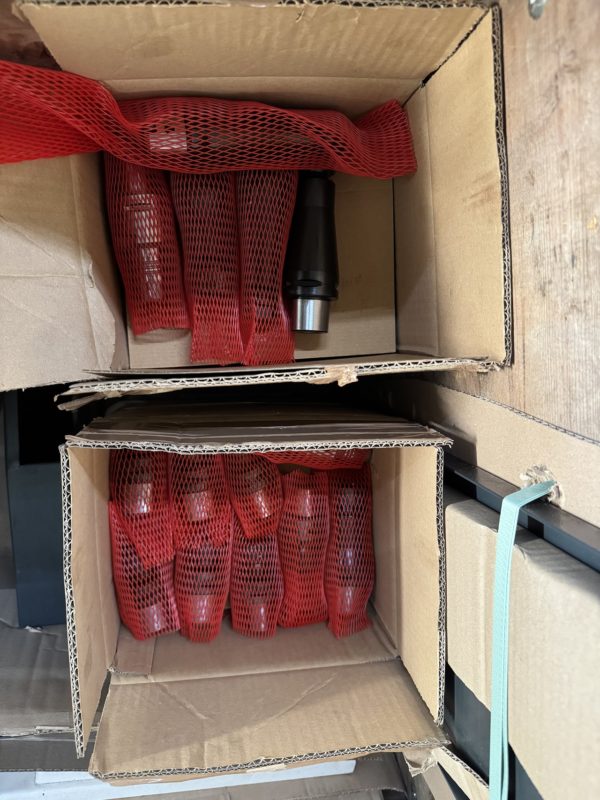

Magasin d’outils à 76 places (Capto C5)

Unité de filtration Knoll KF110/700 – 7,0 MPa ; 31 L/min – pompe HP 5,5 kW avec Varioventil,
Filtration par bande papier ; Bac 700 L

Soufflette à pression pour mandrin de broche principale

Soufflette à pression pour mandrin de contre-broche

Soufflette à pression pour coupe-outil, broche tournage-fraisage

Convoyeur de copeaux ConSep 2000 (éjection à droite), bande à charnières

Système de mesure Renishaw RMP60

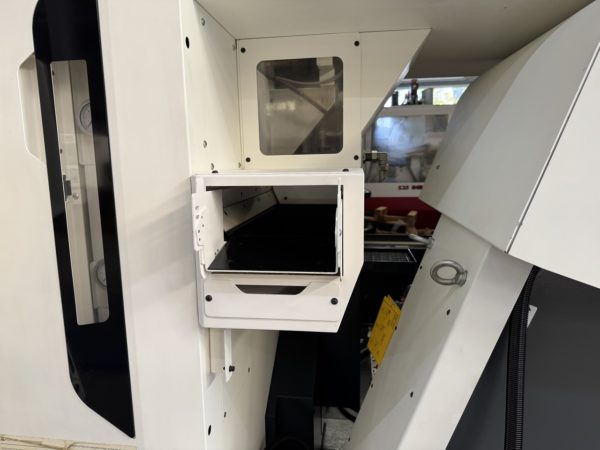

Chargeur de pièces pour broche 2

Chargeur LNS QuickLoad

Commande à pédale double

Signal 4 couleurs

Transformateur 54 kVA

Sauf erreur ou omission, ces données sont fournies sans engagement.
