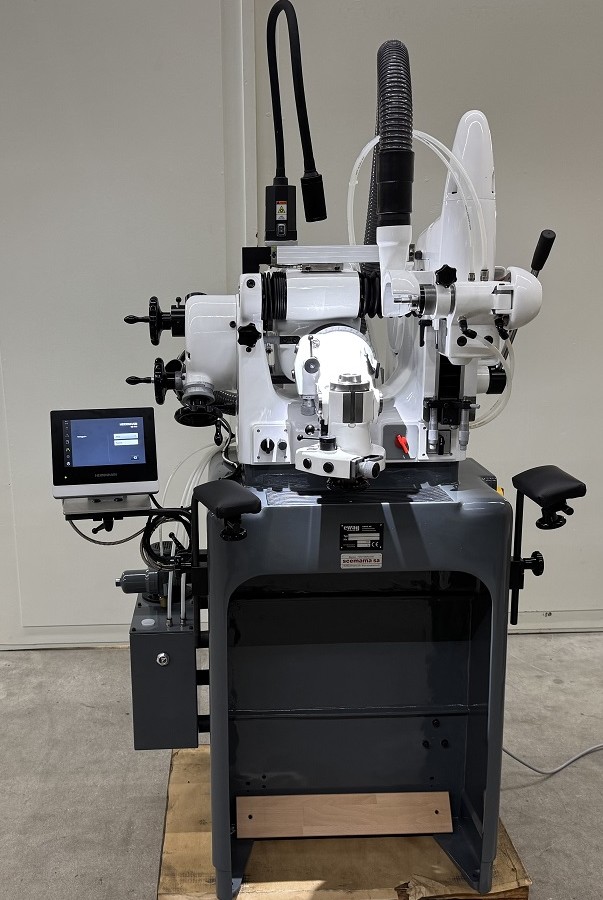

UNIVERSALSCHLEIFMASCHINE EWAG WS-11
SKU: 2210077Komplett überholt mit Spindel W20
Digital Heidenhain und ULT Absaugung Typ ASD 200 neu.
Metrische Basis
3x380V/50Hz, überholte Absaugung, geschliffene Spindel Q36-12.
Maschine ausgestattet mit :
– Vorschubeinrichtung ohne Nonius 4E (Z-Achse) überholt.
– Feinvorschub für Vertikalhub 3J
– metrischer Querverfahrweg 4 Q-M (X-Achse)
– Werkstückspindel BP60-20 für Zange W-20 revidiert.
– 1-achsige digitale Ablesung (Z-Achse) Heidenhain neu
– elektronische Drehzahlregelung 0-1300 min-1, neu
– LED-Lampe neu
Fordern Sie ein Angebot an
OPTIONEN
1 Messtisch MT-MP digital. Ref. 111-2-30770, neu : : : : : CHF 6'500.00
1 Universalständer für Messtisch, neu : : : : : : : : : CHF 1'400.00
1 Frontmikroskop Opt. S40-VM Ref. 70-3210 : : : : : : : CHF 5'100.00
: stossfestes Okular 30° abgewinkelt, eingebauter, drehbarer
: 360° Goniometerkopf, Noniusablesung 10', Fadenkreuz
: mit durchgehendem Kreuz und 16 nummerierten
: konzentrischen Kreisen Realbild, 40-fache Vergrösserung
1 Mikroskop S40-OMP mit Blick von oben, Okular : : : : : CHF 4'300. 00
: stossfest, integrierter 360° drehbarer Goniometerkopf
: Noniusablesung 10',Fadenkreuz durchgehend und 16 Kreise
: konzentrisch, 40-fache Vergrösserung, Realbild
1 zusätzlicher Messtisch S40-OMP-DIG 111-2-32219 : : : : : CHF 3'250. 00
: für Mikroskop S40-OMP
1 MINIscope EWAG-ISOMA Fadenkreuz durchgehend, : : : : CHF 8'050.00
: Realbild, Zoom 0: Sichtfeld ca. 4.2×3.2 mm
: Auflösung 2um/Pixel
: Zoom 1: Sichtfeld ca. 2.1×1.60 mm Auflösung 1um/Pixel
: Arbeitsabstand 55+/- 5 mm, Schnittstelle HDMI-Ausgang
: 22'' Monitor mit Metallrahmen Full HD 1920×1080 Pixel
: Monitorhalterung mit Schraubklemme zur Befestigung auf Tischplatte.
1 Fusspedalsteuerung 9M (axeZ) : : : : : : : : : : : CHF 5'900.00
1 Satz von 30 Spannzangen W-20 UP : : : : : : : : : CHF 3'480.00
: -21 Spannzangen d=1,0 bis 11 in 0,5 mm-Schritten
-9 Spannzangen d=12,0 bis 20 pro 1,0 mm
1 Satz von 40 Spannzangen W-20 UP 0,5-20,0/0,5 mm : : : : CHF 4'777.00
1 Satz von 20 Spannzangen W-20 UP 1,0-20/1,0 mm : : : : CHF 2'384.00
1 Schleifhub 3H : : : : : : : : : : : : : : : : CHF 14'900.00
Fabrikationsursprung Schweiz
Spannung 400/ 380 / 50 / 3
Nettogewicht ca 350 kg
Aussenmasse 82x/85×156 cm
Leistungsbedarf ca. 2 kVA
Zollposition 8460.2930
TECHNISCHE DATEN
GRUPPE SCHLEIFSPINDEL
Drehzahlen der Schleifspindel in beiden Dreh-
Richtungen 2500/3500/5000/7100 U/Min
Leistung des Schleifmotors (2800 U/Min) 0,4 PS
Schleifhub vertikal, geradlinig 100 mm
Feineinstellbereich der Anschlagmikrometer 25 mm
Ablesegenauigkeit der Anschlagmikrometer 0,01 mm
GRUPPE WERKSTUECKSPINDEL
Drehzahlen der Werkstückspindel in beiden
Richtungen stufenlos 100-900 U/Min
Leistung des Werkstückmotors 0,2 PS
Zähnezahl der Teilscheibe 120
Teilgenauigkeit mit Nonius 20′
Spannzangen W-20
Zustellhub horizontal 100 mm
Schnellgang, Vorschub pro Handradumdrehung 2 mm
Feinzustellung, Vorschub pro Handradumdrehung 0,1 mm
Feinzustellung, Vorschub pro Skalastrich 0,001 mm
Schwenkbereich des Spindelkopfes
a) in der Hauptrichtung 165°
Rasten mit der festen Klinke alle 3°
Rasten mit Winkelmikrometer von 2′ zu 2′
b) in der Schleifebene ca. 15°
Raste bei 0°
Querverstellung 80 mm
Feineinstellbereich des Mikrometers 25 mm
Ablesegenauigkeit 0,01 mm
Leistung der Ventilatormotors (2800 U/Min) 0,25 PS
irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
