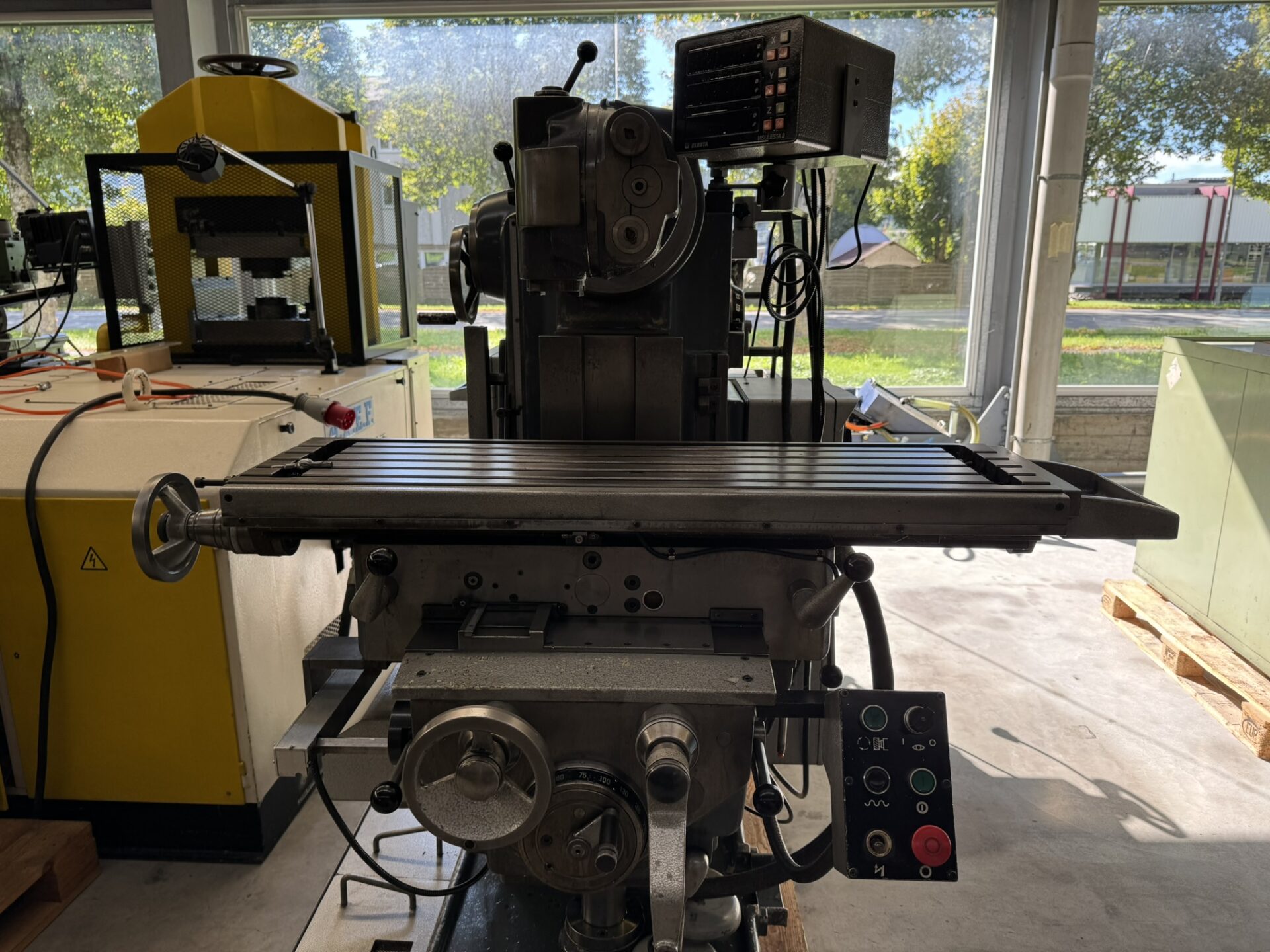

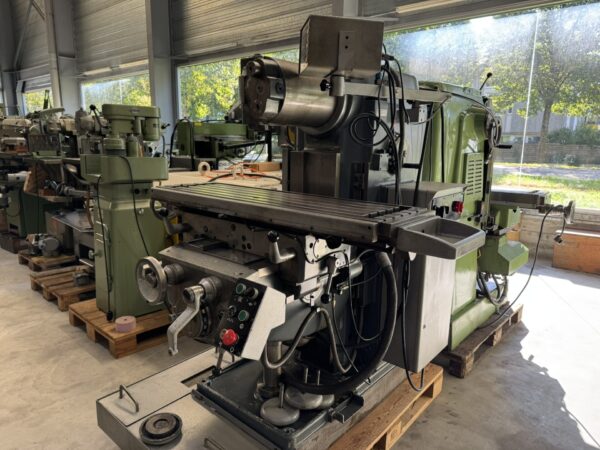

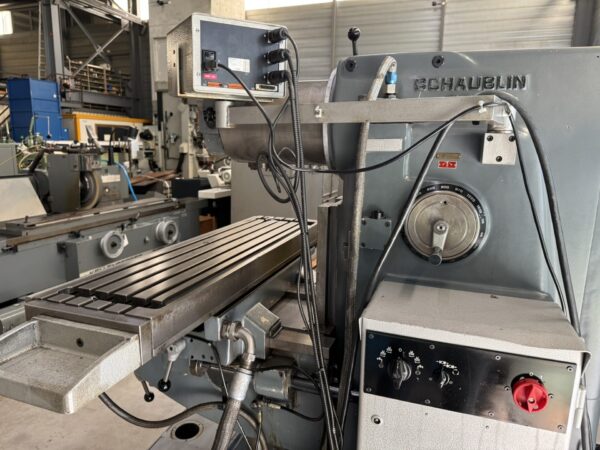

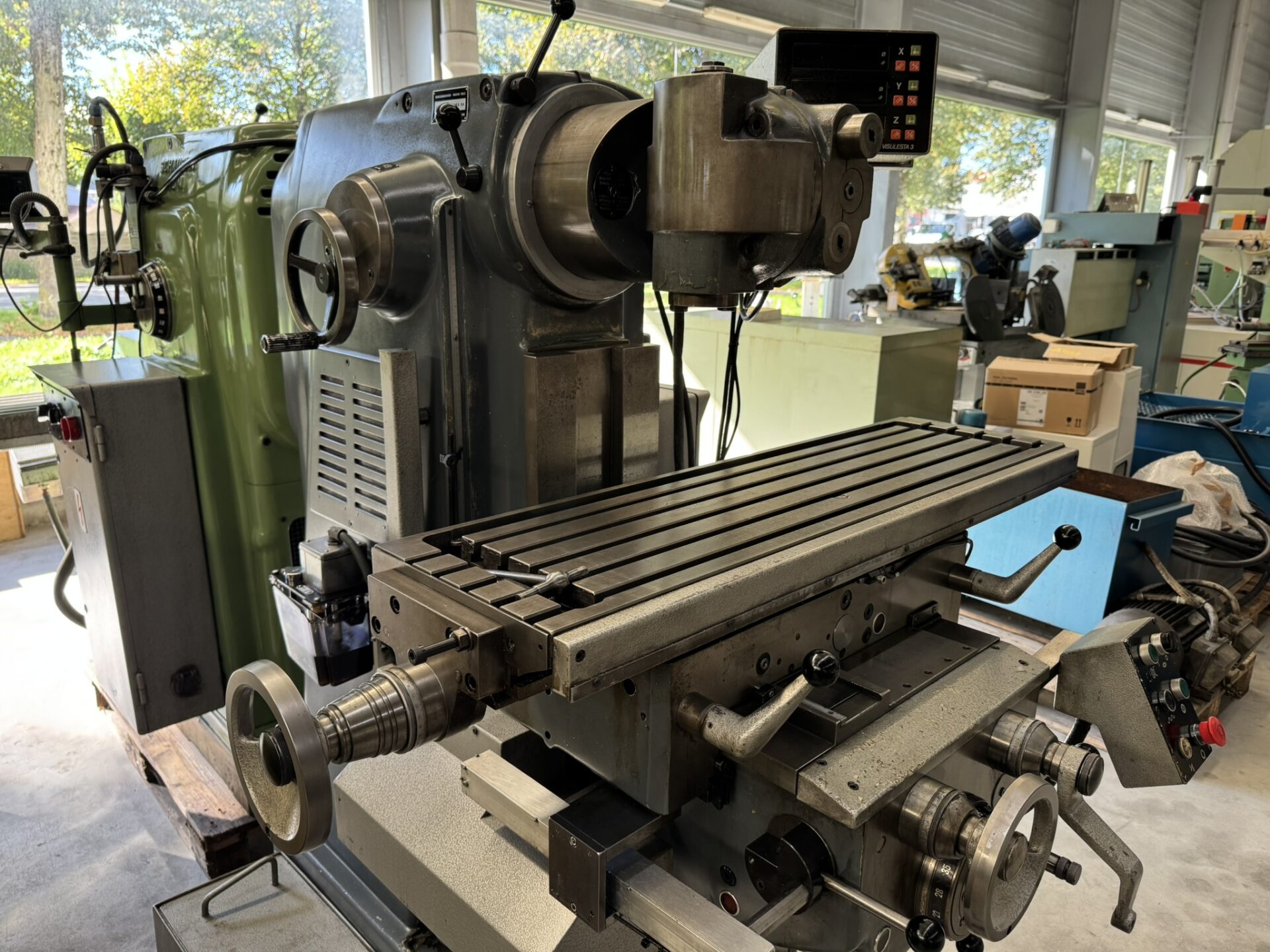

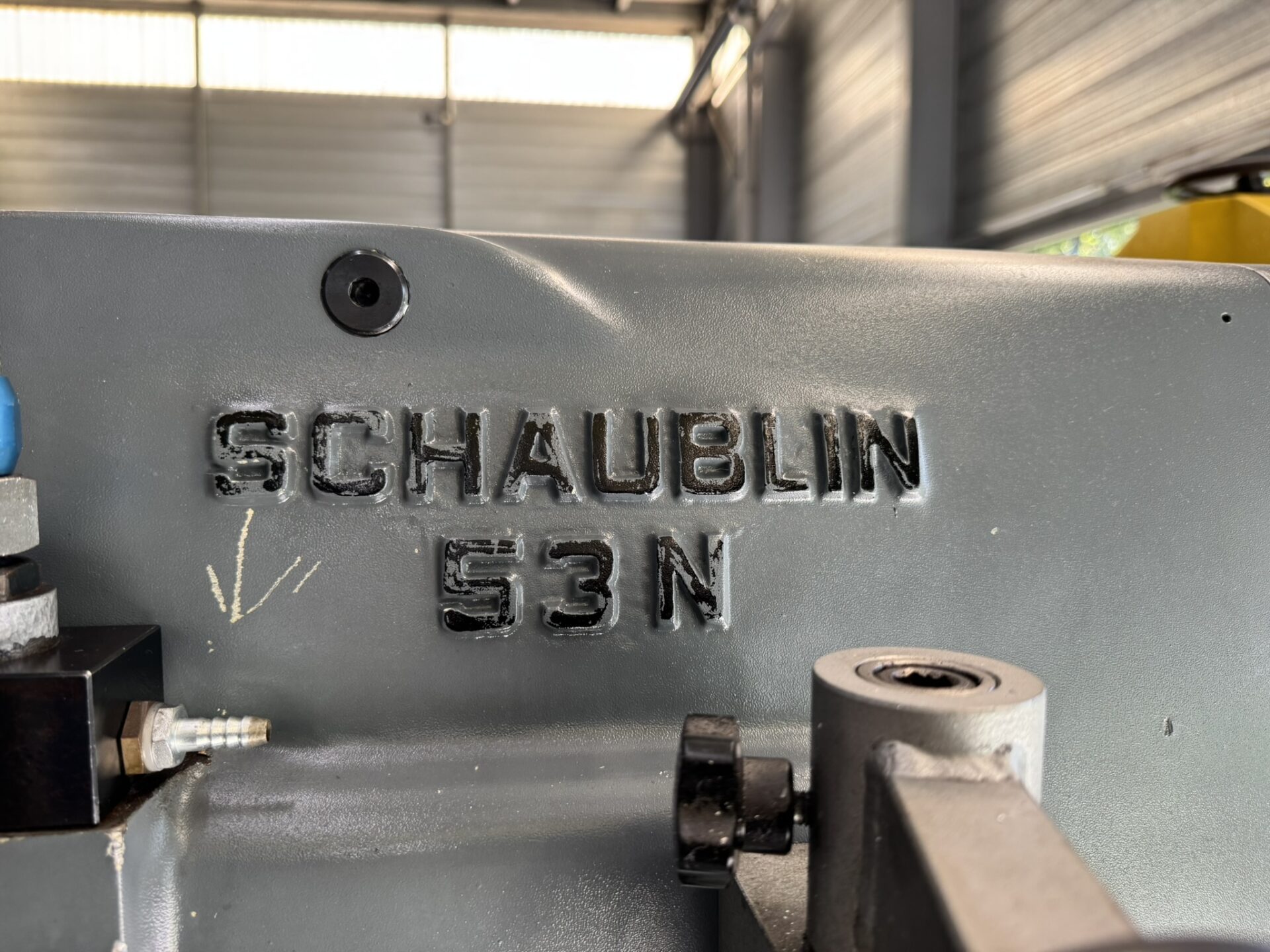

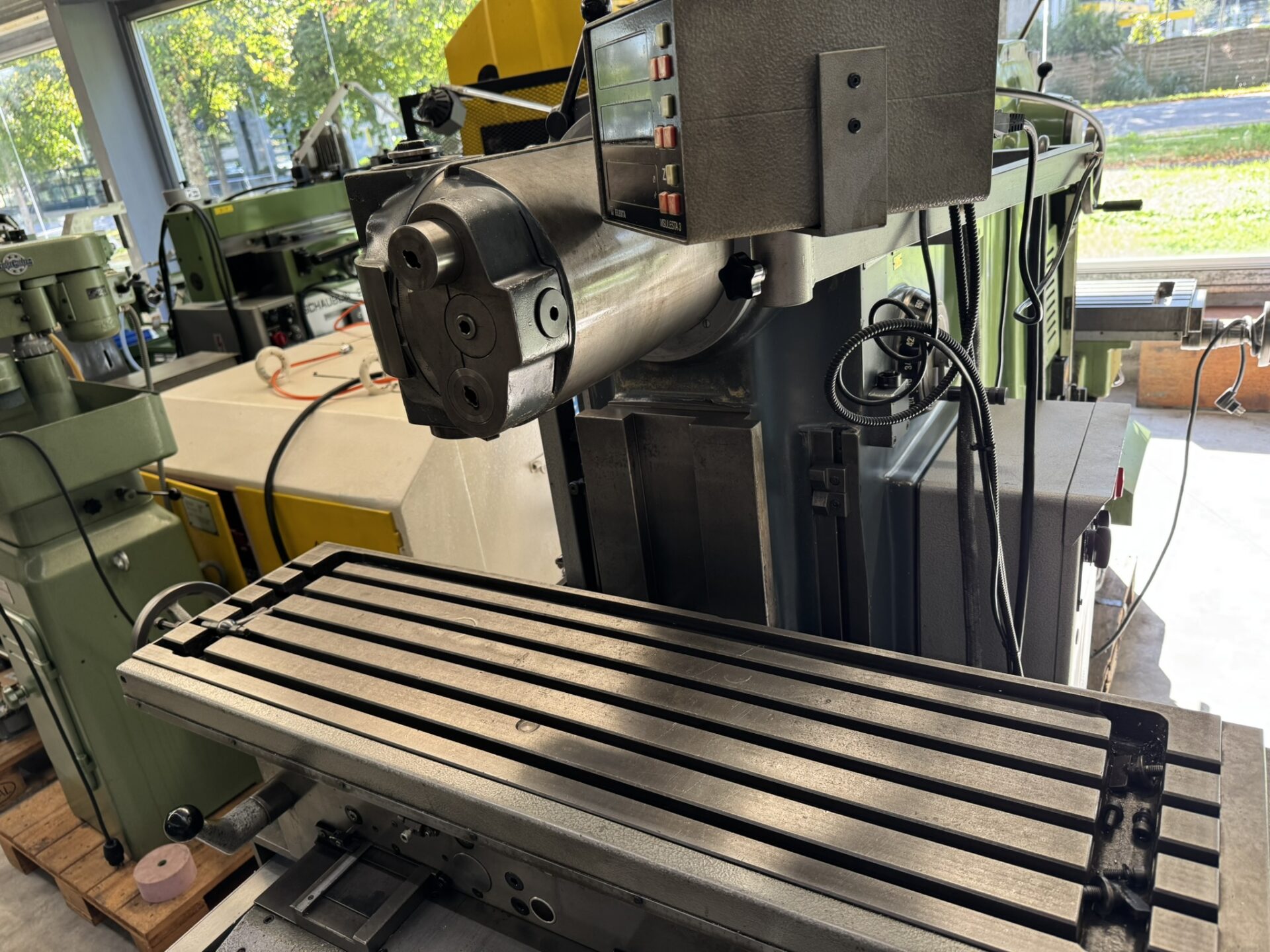

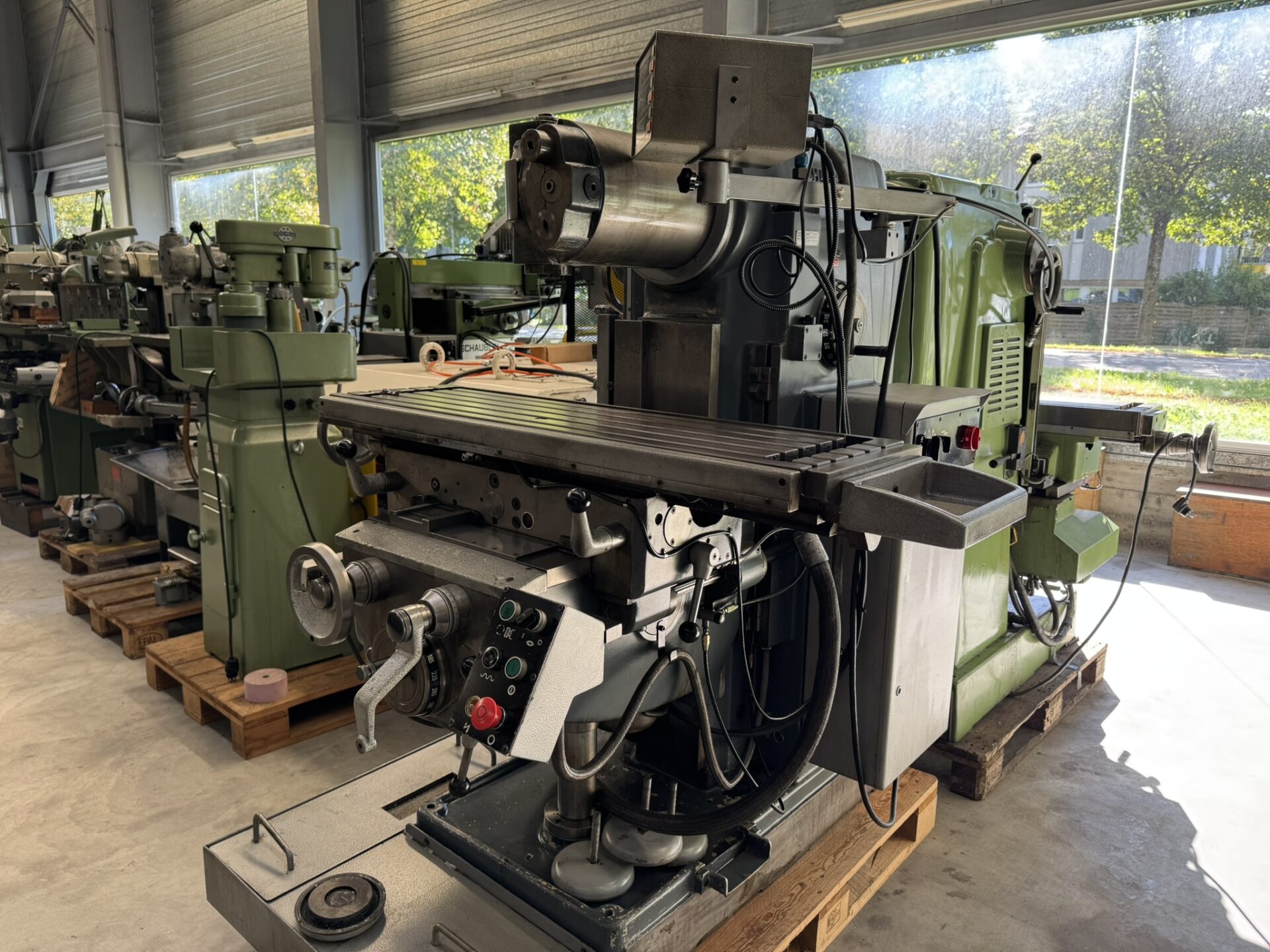

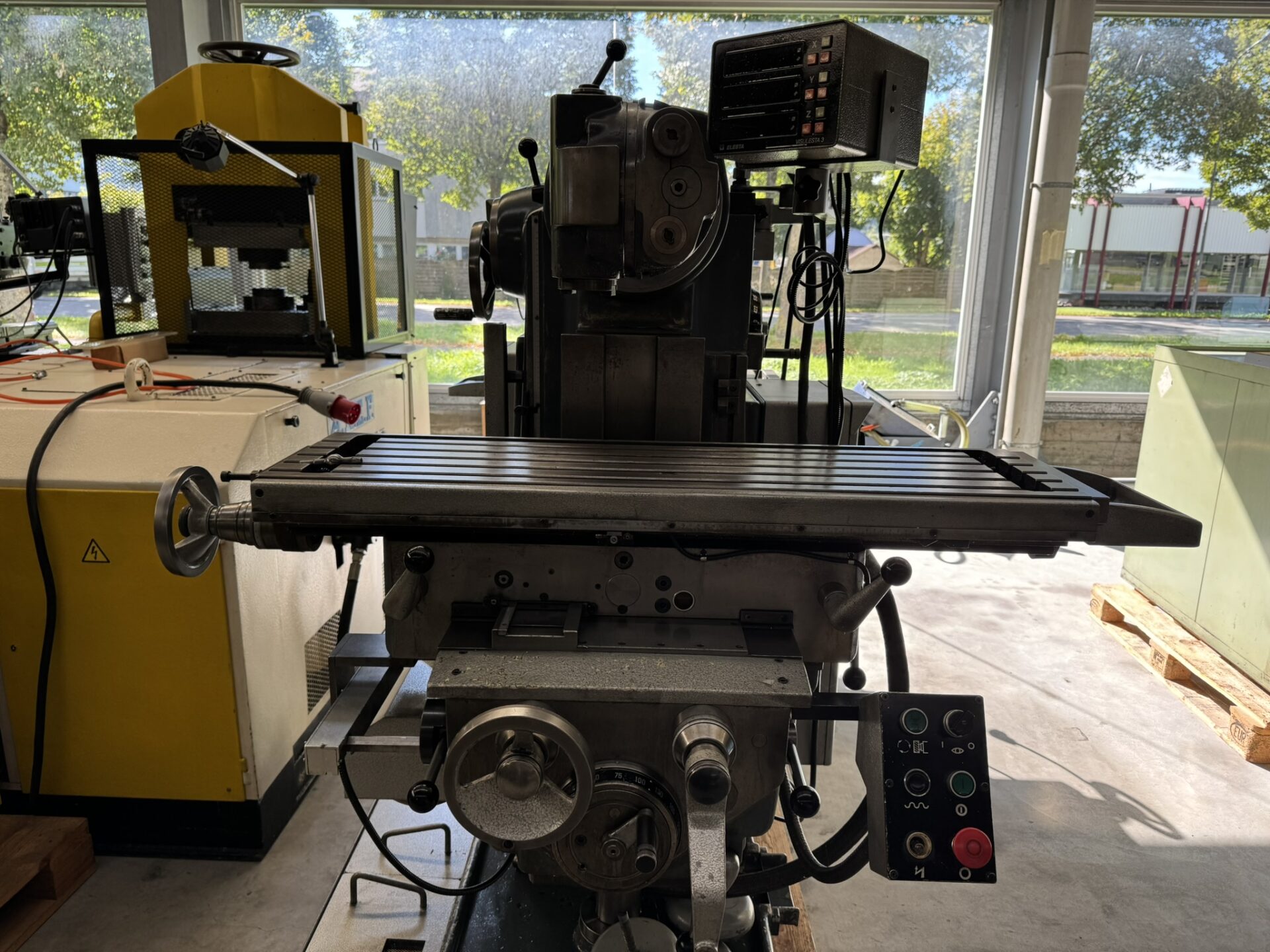

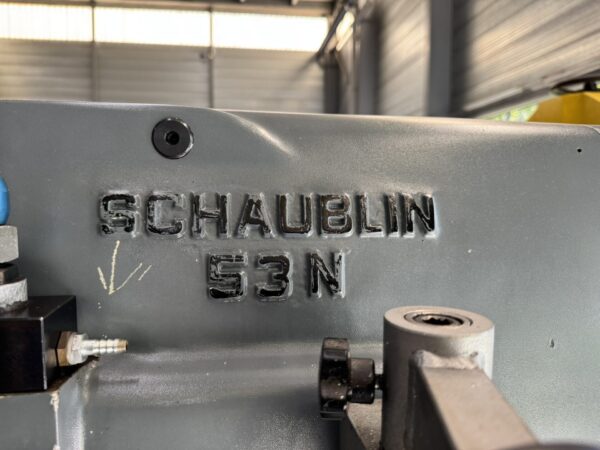

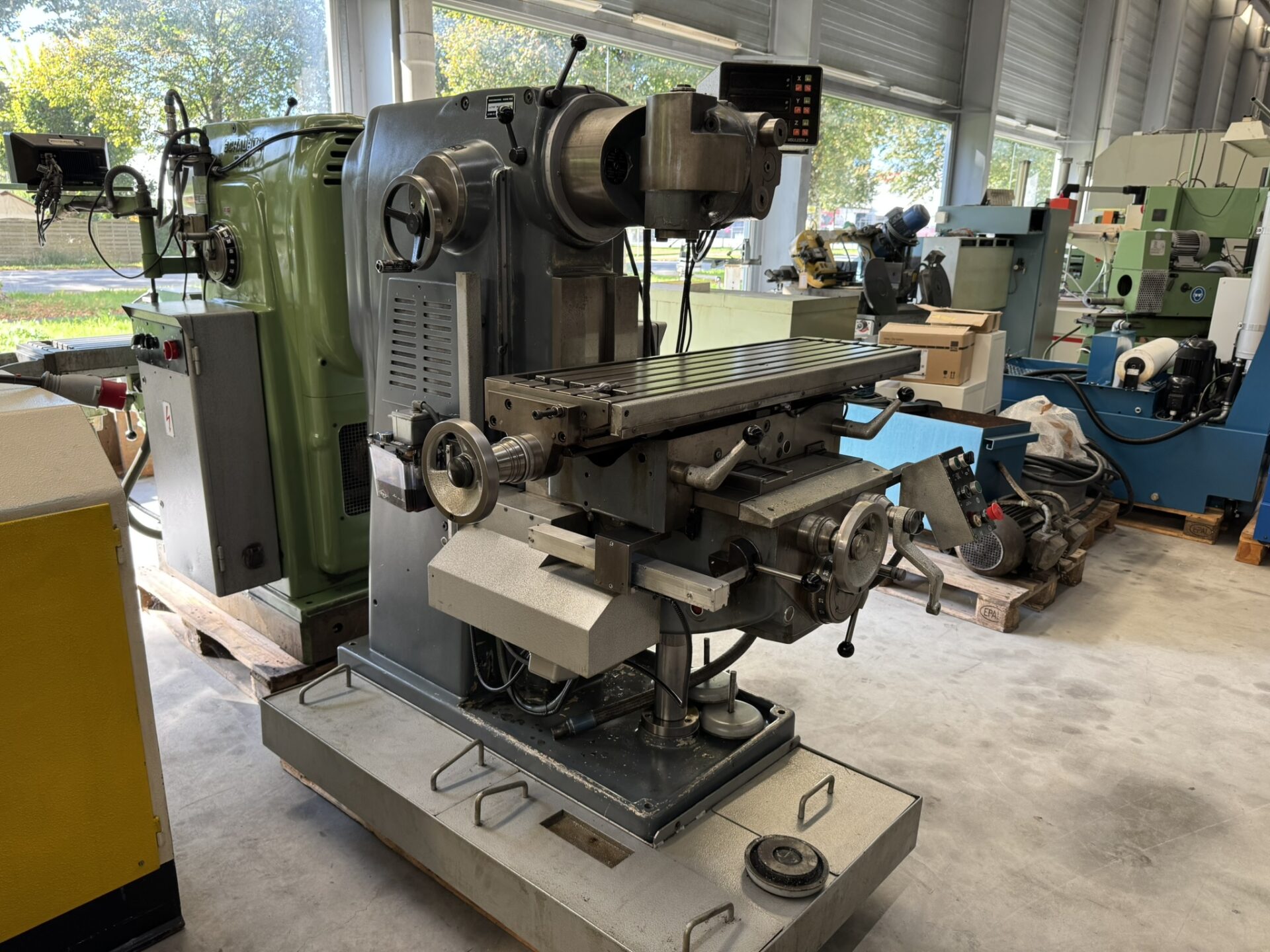

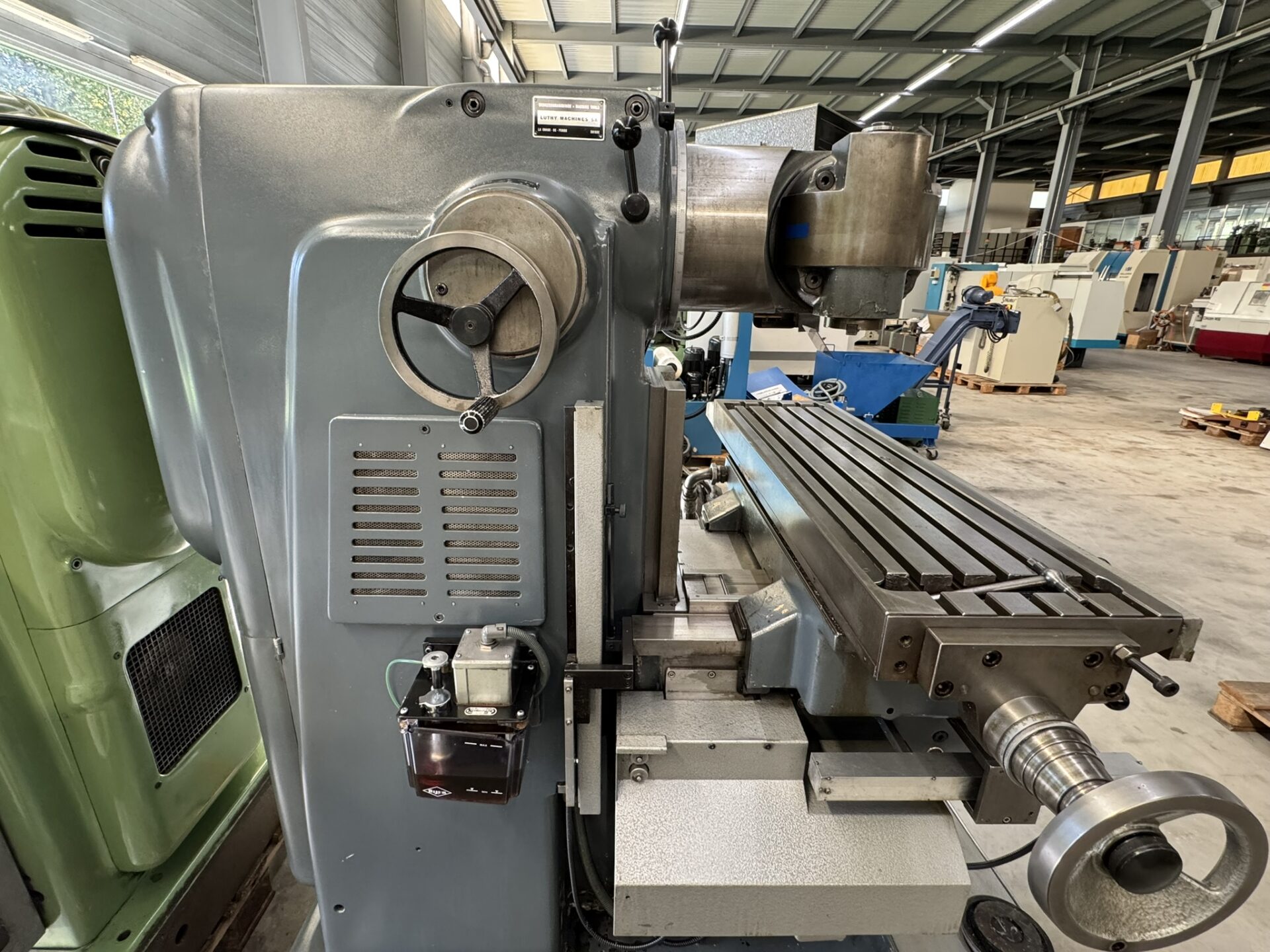

UNIVERSAL-FRAESMASCHINE SCHAUBLIN 53N

Fabrikationsursprung : Suisse
Spannung : 380V 50Hz 3ph
Nettogewicht : 2100 kg.
Aussenmasse : 225x192x172 cm
Leistungsbedarf : 5,1 kW
Zollposition : 8459.6920

TECHNISCHE DATEN

Nutzbare aufspannfläche : 1100×305 mm
Anzahl T-Nuten : 5
Breite der T-Nuten : 14-H7
Abstand der T-Nuten : 50 mm
Innenkegel der Frässpindel : Iso 40
Spindelbohrung : 25,2 mm

Verschiebewege :
Längsweg – Frästisch : 700 mm
Längsweg mit Spiralfräsvorrichtung : 550 mm
1 Handradumdrehung entspricht einem Senkrechtweg : von 5 mm
Querweg – Schlitten : 250 mm
1 Handradumdrehung entspricht einem Querweg von : 5 mm
Ablesegenauigkeit an den Skalaringen : 0,02 mm
Axialverschiebung des Fräskopf-Trägerzylinders : 300 mm
Drehbarkeit des Fräskopf-Trägezylinders : 360°
Schwenkbarkeit des Fräskopfes : 270°

Antrieb, Motoren, Vorschübe :
Hauptmotor – Ständer kW-U/Min : 3/1500
Schnellgangmotor – Konsole kW-U/Min : 1,2/3000
Arbeitsvorschubmotor – Konsole kW-U/Min : 0,75/1000
Motor der Kühlmittelvorrichtung kW-U/Min : 0,15/3000

Inhalt des Kühlmittelbehälters : 56 L

Anzahl Spindeldrehzahlen – Fräskopf : 18
Drehzahlbereich : 38-1510 U/Min
Anzahl Arbeitsvorschübe – längs und quer je : 18
Vorschubbereich : 12-1050 mm/Min
Anzahl Arbeitsvorschübe – senkrecht : 18
Vorschubbereich : 6-525 mm/Min
Schnellvorschub – längs und quer : 3500 mm/Min
Schnellvorschub – senkrecht : 1750 mm/Min

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
