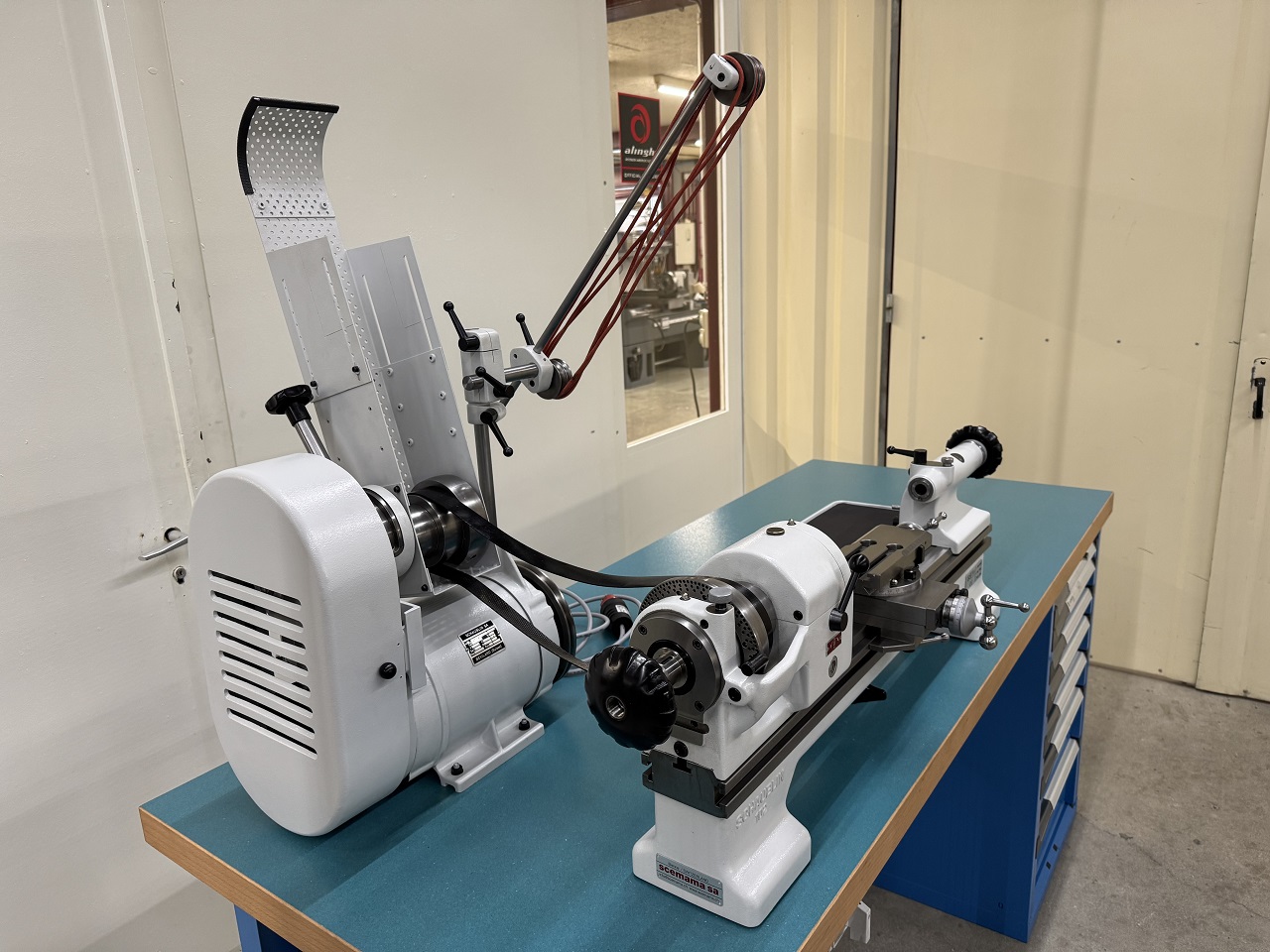

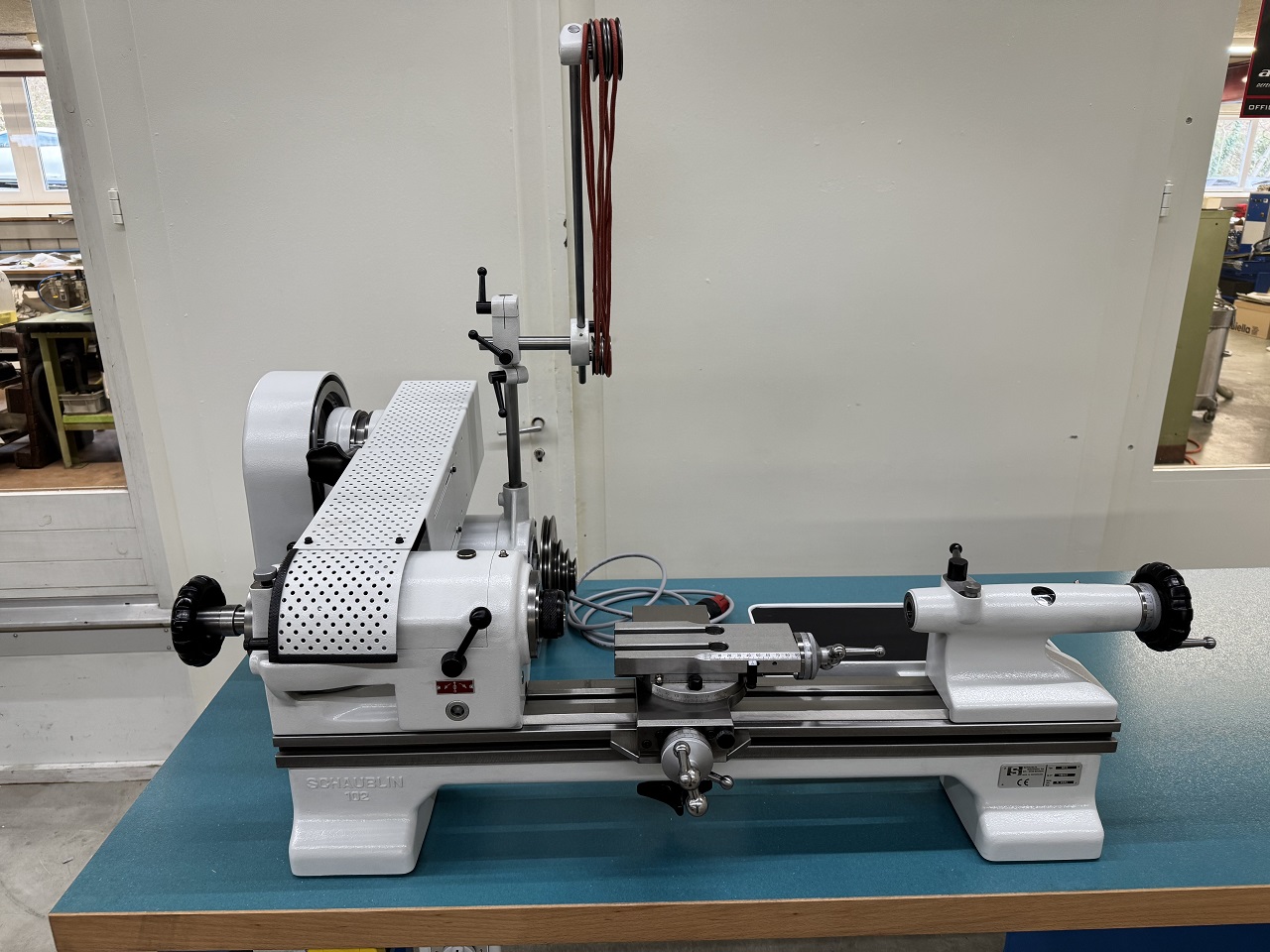

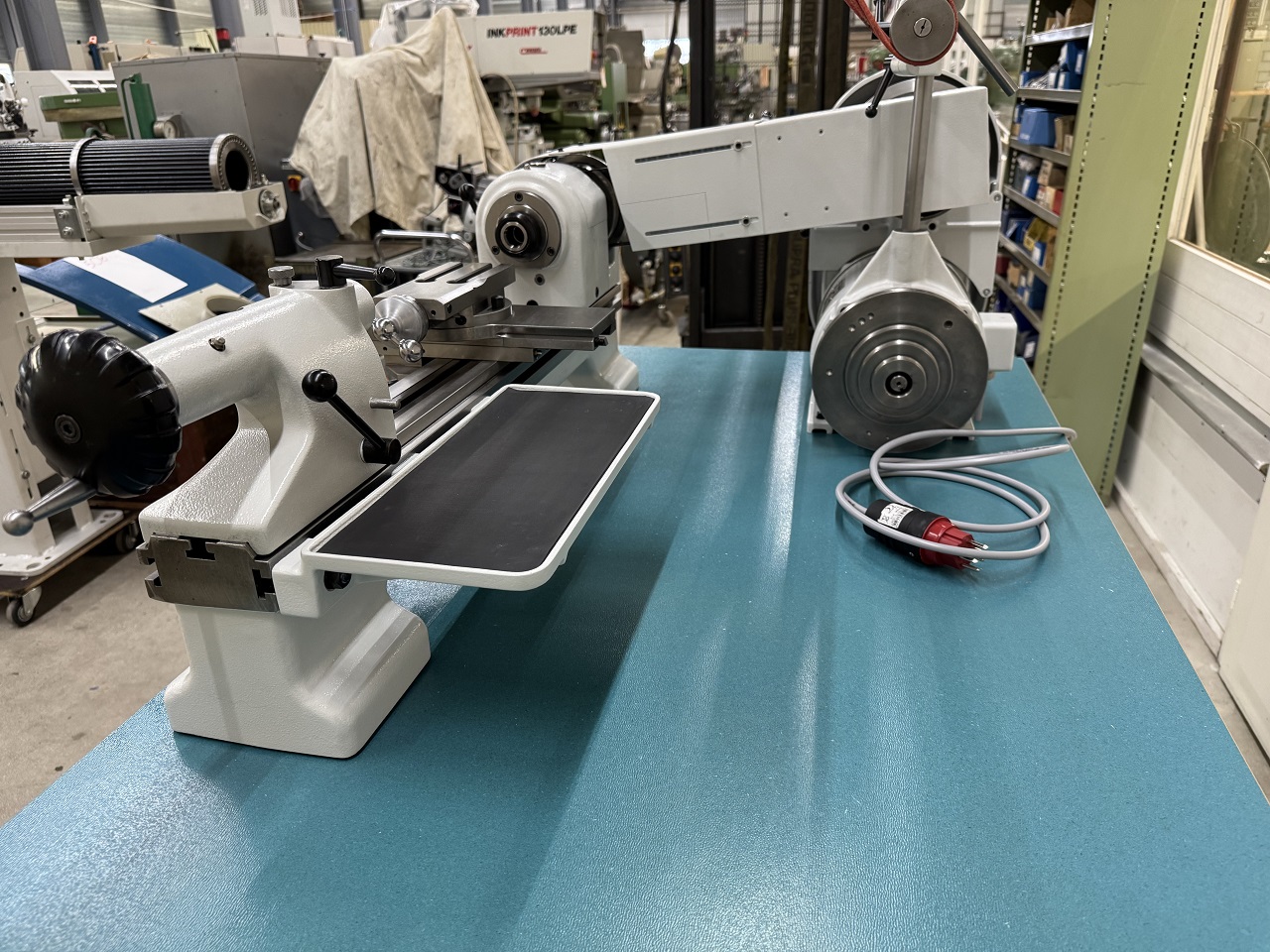

TOUR OUTILLEUR SCHAUBLIN TYPE 102 TO W-20

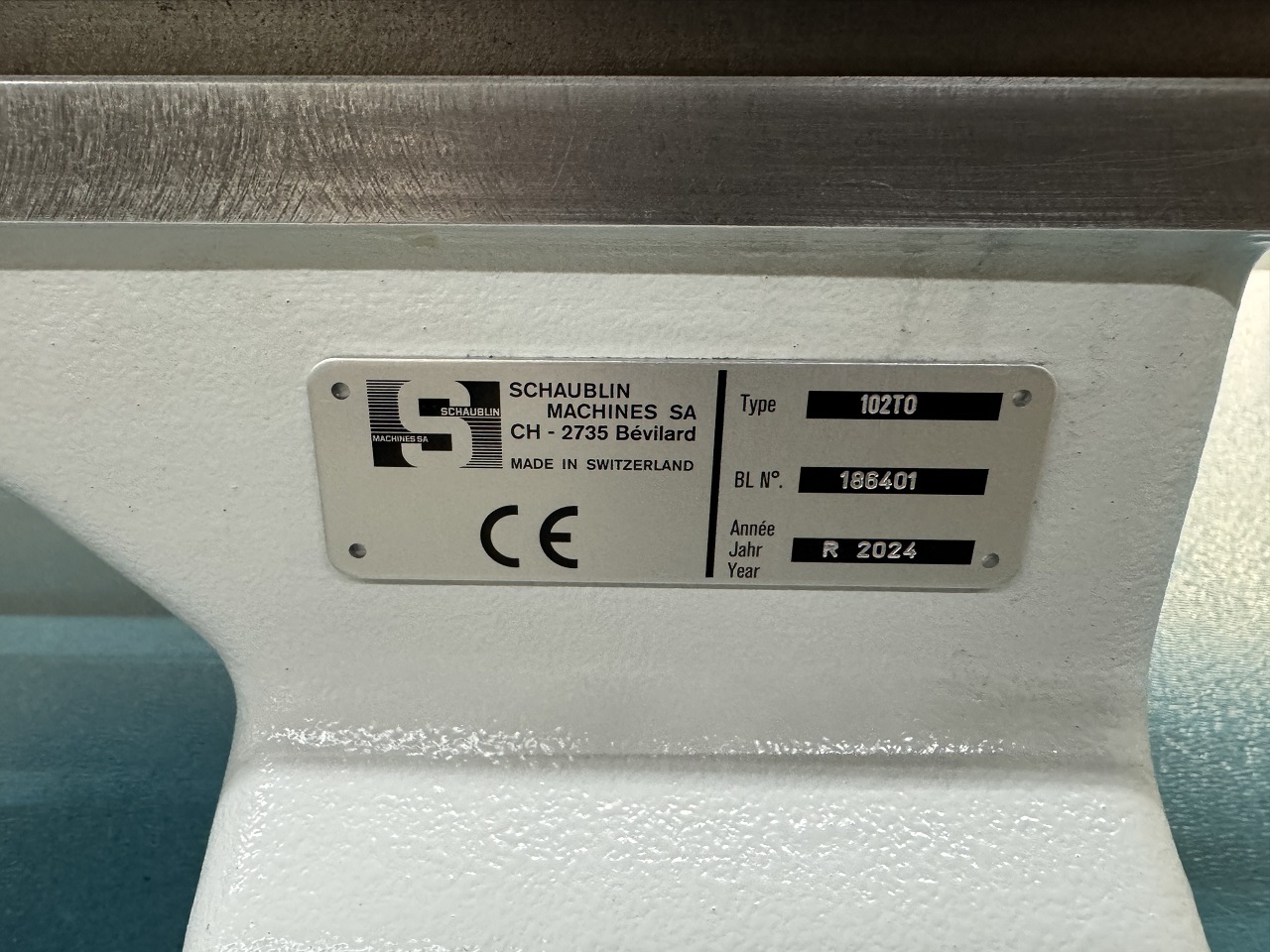

Origine de fabrication : Suisse
Voltage : 380V. 50Hz 3Ph
Poids net : env.300 kg
Position douanière : 8458.1930

CARACTERISTIQUES TECHNIQUES
:

Capacités :
– hauteur de pointes : 102 mm
– distance entre pointes, poupée type W, normale : 470 mm
– distance entre pointes, poupée W avec réducteur : 375 mm
– diamètre admis au-dessus du banc : 200 mm
– diamètre admis au-dessus du chariot : 120 mm
Banc :
– hauteurxlargeurxlongueur : 160x100x1000 mm
banc en fonte à profil dos d’âne rectifié
Poupées :
– nez de broche pour pinces : W-20
– passage de barre en pince : 14,5 mm
– poupées à réducteur, rapport : 1:5
Chariots :
– course du coulisseau porte-outil longitudinal : 90 mm
– course du coulisseau porte-outil transversal : 100 mm
– dimensions des burins : 12 x 12 mm

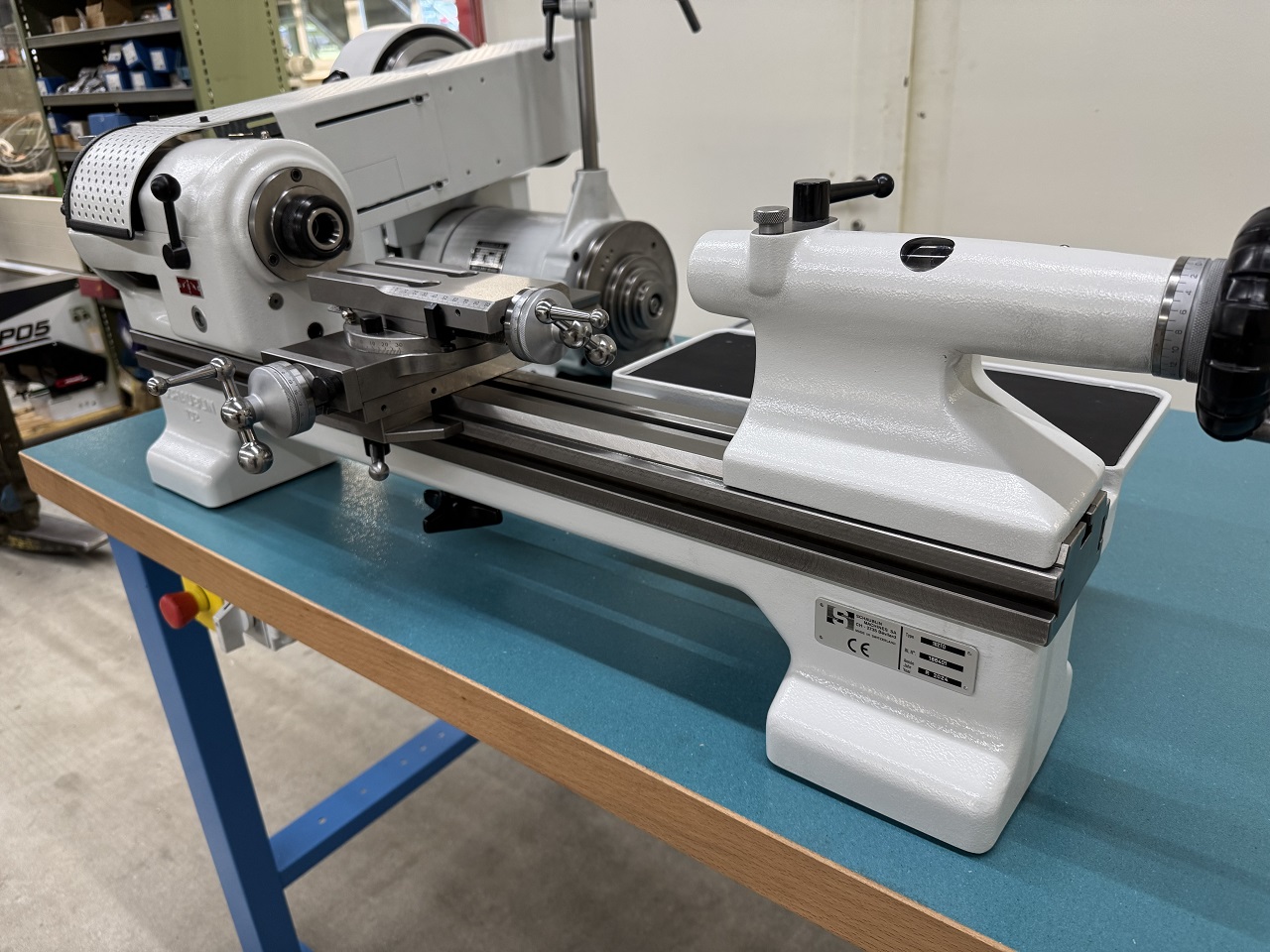

Contre-poupées :
– cône intérieur de la broche de contre-poupée : Morse 2
– course de la broche, commande par vis et volant : 80 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement

inventaire n° 2230009, comprenant :

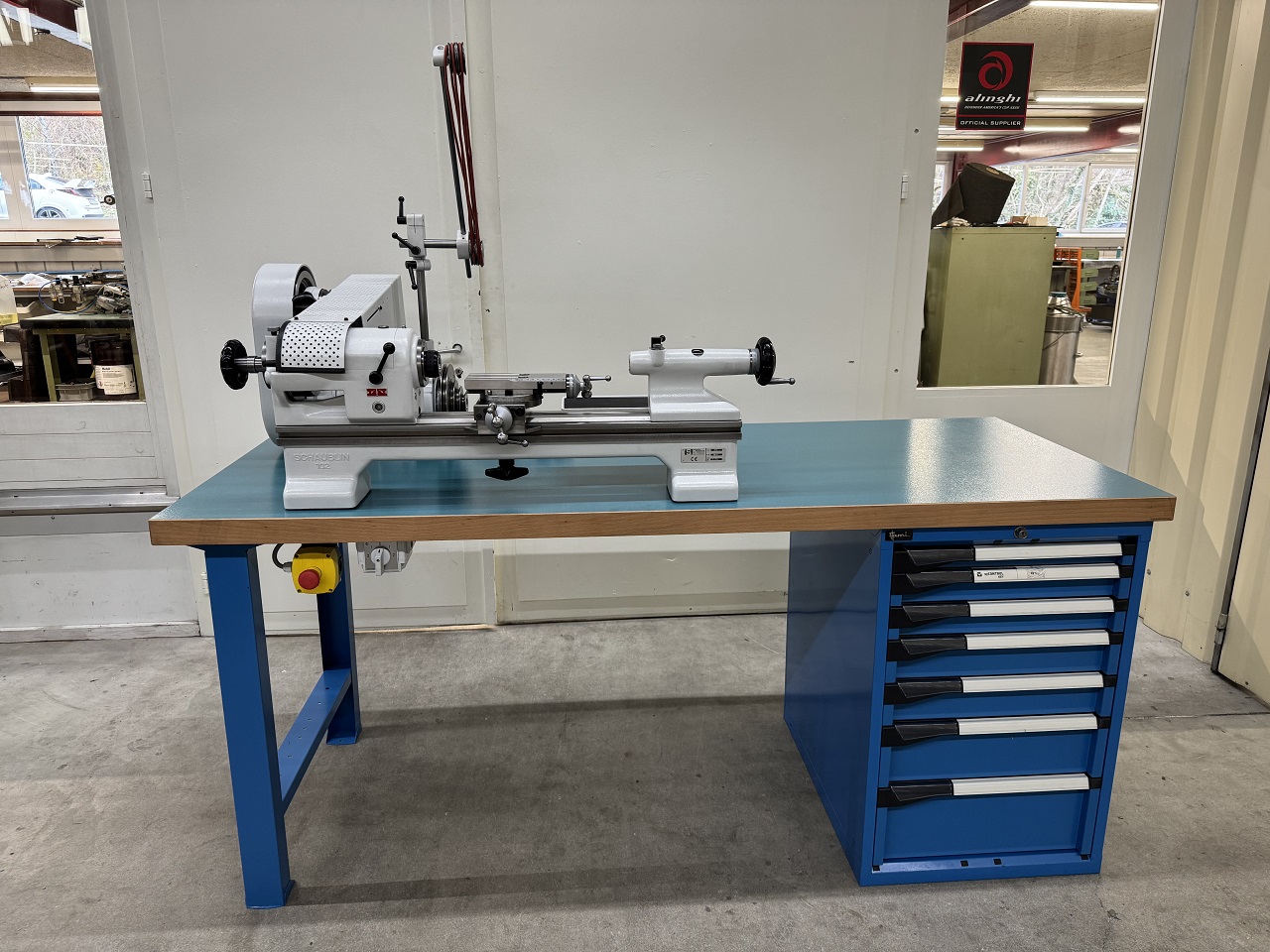

– établi de mécanicien NEUF 200×80 cm avec 7 tiroirs
– banc pour commande par-dessus 900 mm, plané
– poupée à réducteur W-20 avec clé de serrage, révisée

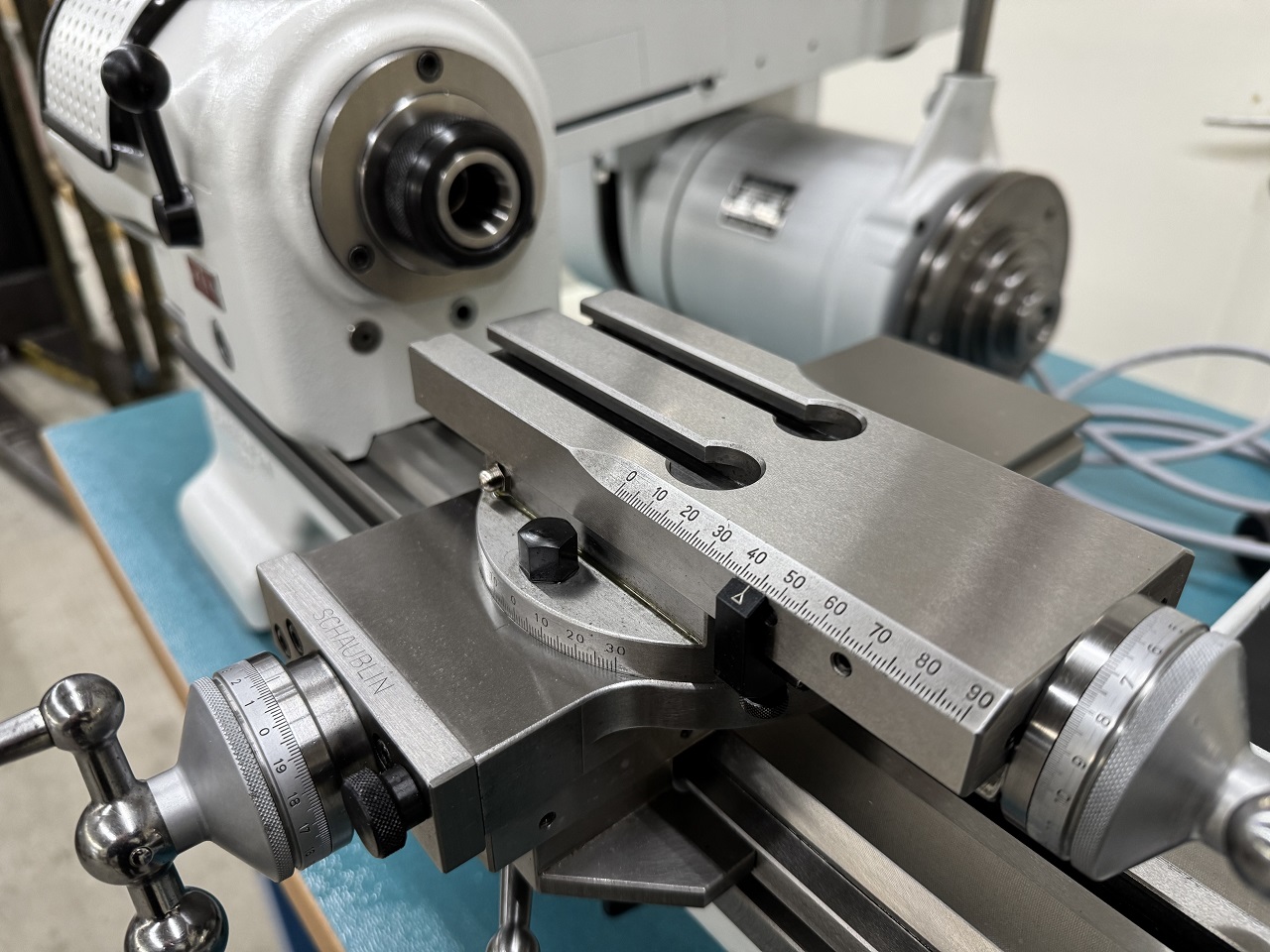

– chariot croisé révisé
– contre-poupée CM2 révisé alignée

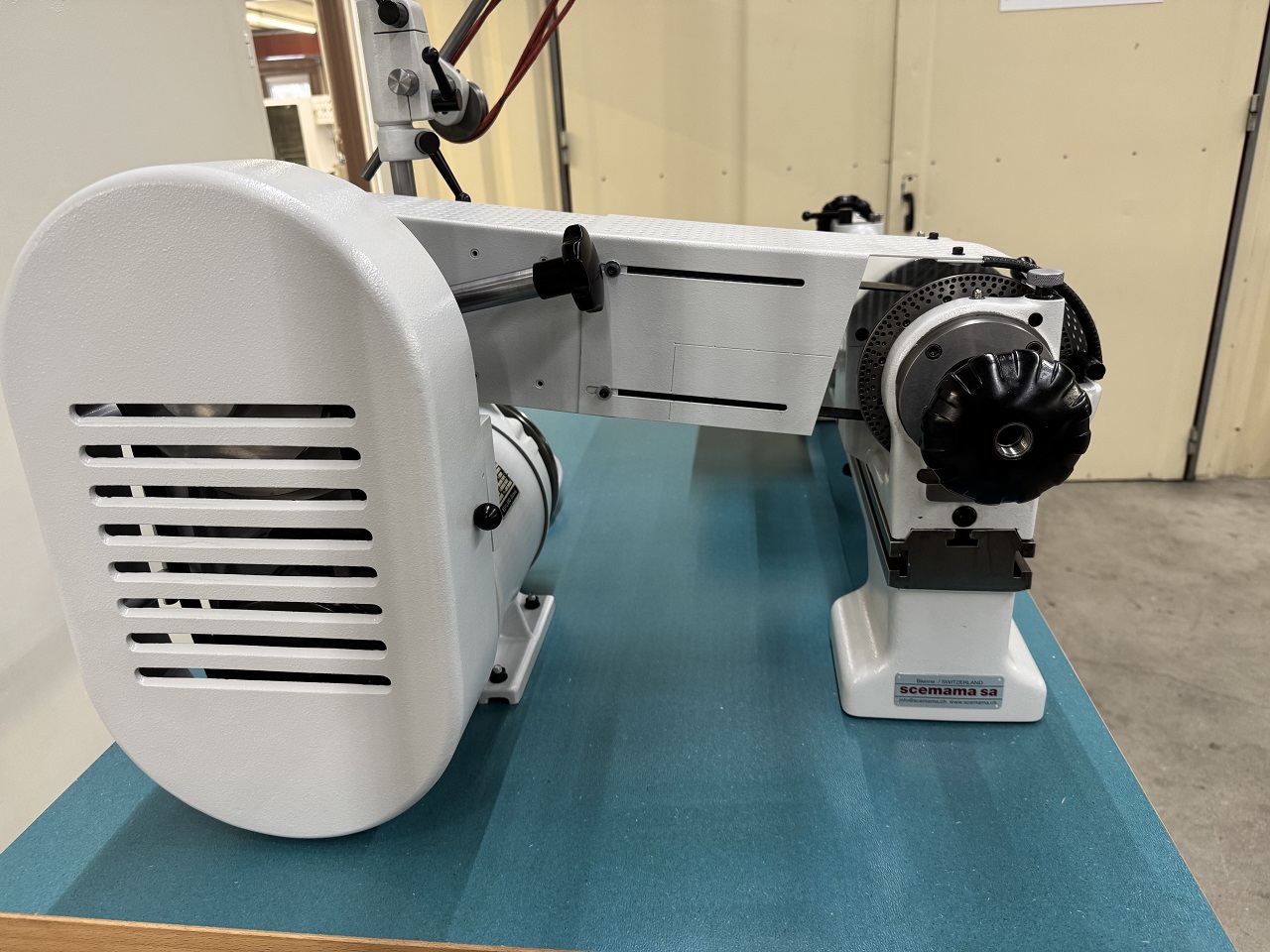

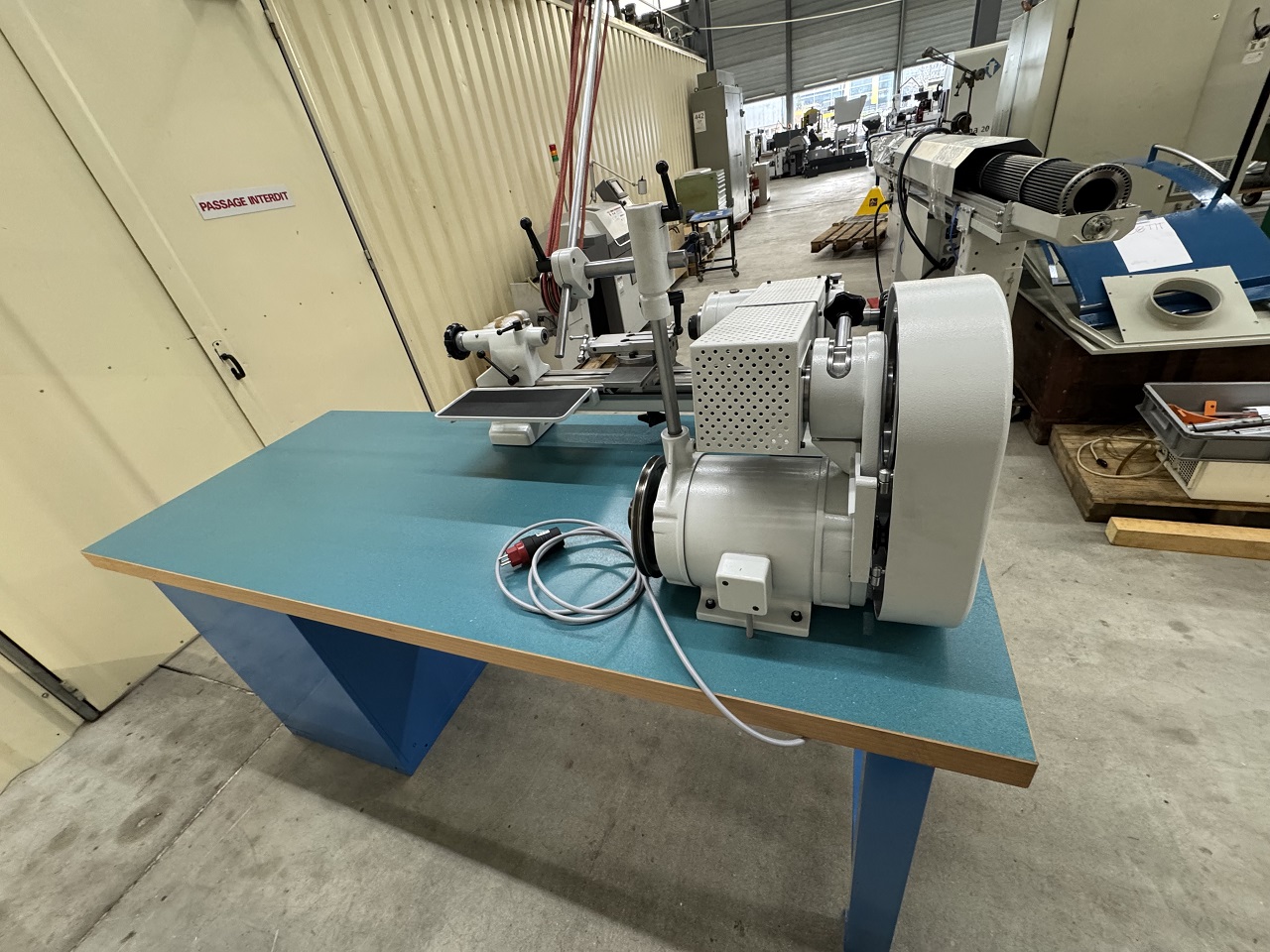

– moteur RISA EKE no 7695 380V3ph 0,6/0.9 CV 70/1400 min-1 révisé
– interrupteur-inverseur 2-1-0-1-2 avec disjoncteur et prise T13, neuf
– 1 mandrin 2×3 mors Vertex W20 Ø 100 mm , Neuf
– 1 jeu de 40 pinces de serrage W-20 0,5 à 20 par 0,5 mm
– 1 tourelle porte-outils TRIPAN 111S
– 2 porte-burins TRIPAN 131
– 1 porte-burin à tronçonnerTRIPAN 135
– 1 mandrin de perçage autoserrant capacité 0-10 mm sur CM2
– 1 contre-pointe pleine CM 2
