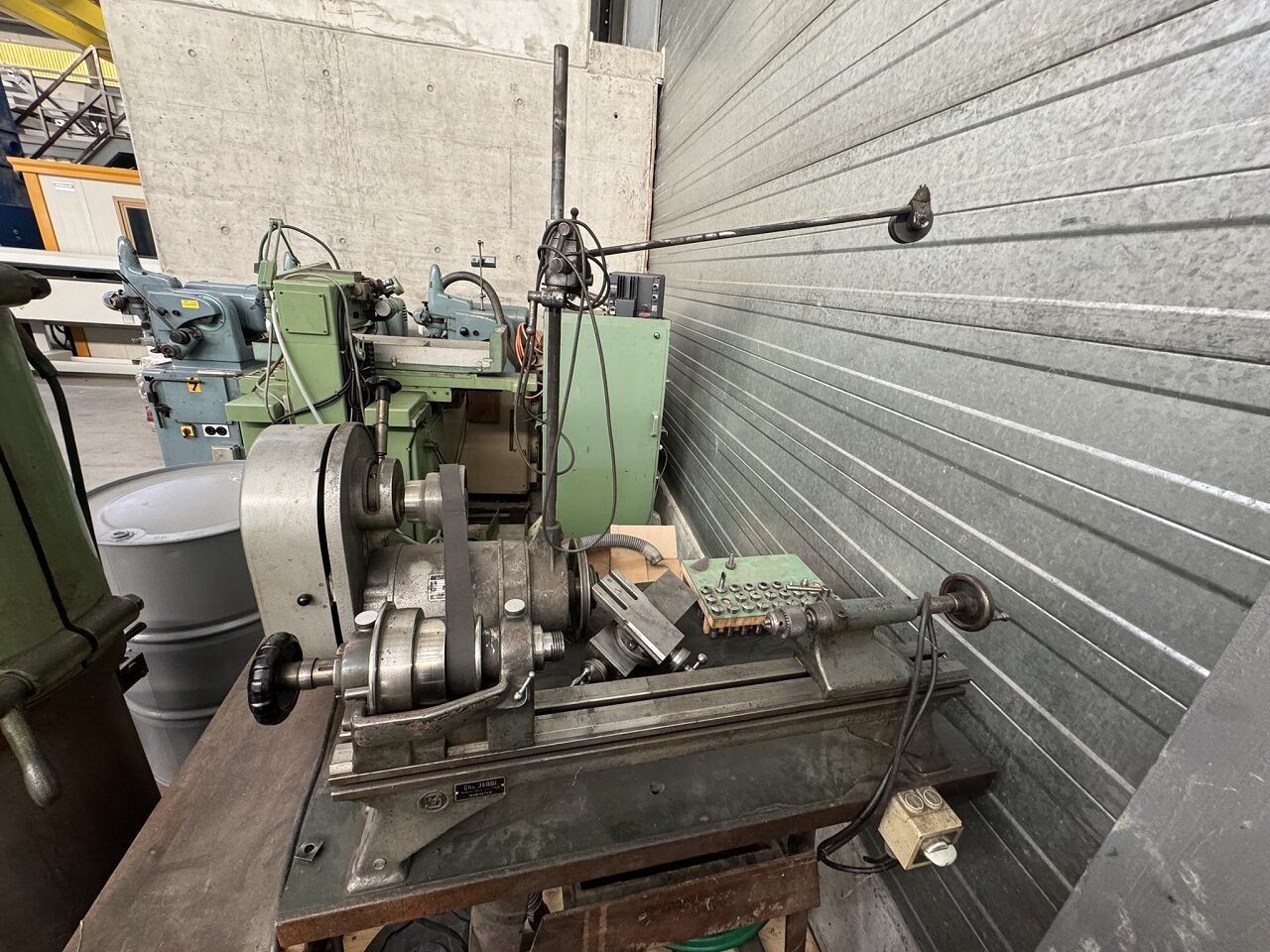

TOUR OUTILLEUR SCHAUBLIN TYPE 102 TO W-20

Origine de fabrication : Suisse
Voltage : 380V. 50Hz 3Ph
Poids net : env.300 kg
Position douanière : 8458.1930

CARACTERISTIQUES TECHNIQUES
:

Capacités :
– hauteur de pointes : 102 mm
– distance entre pointes, poupée type W, normale : 470 mm
– distance entre pointes, poupée W avec réducteur : 375 mm
– diamètre admis au-dessus du banc : 200 mm
– diamètre admis au-dessus du chariot : 120 mm
Banc :
– hauteurxlargeurxlongueur : 160x100x1000 mm

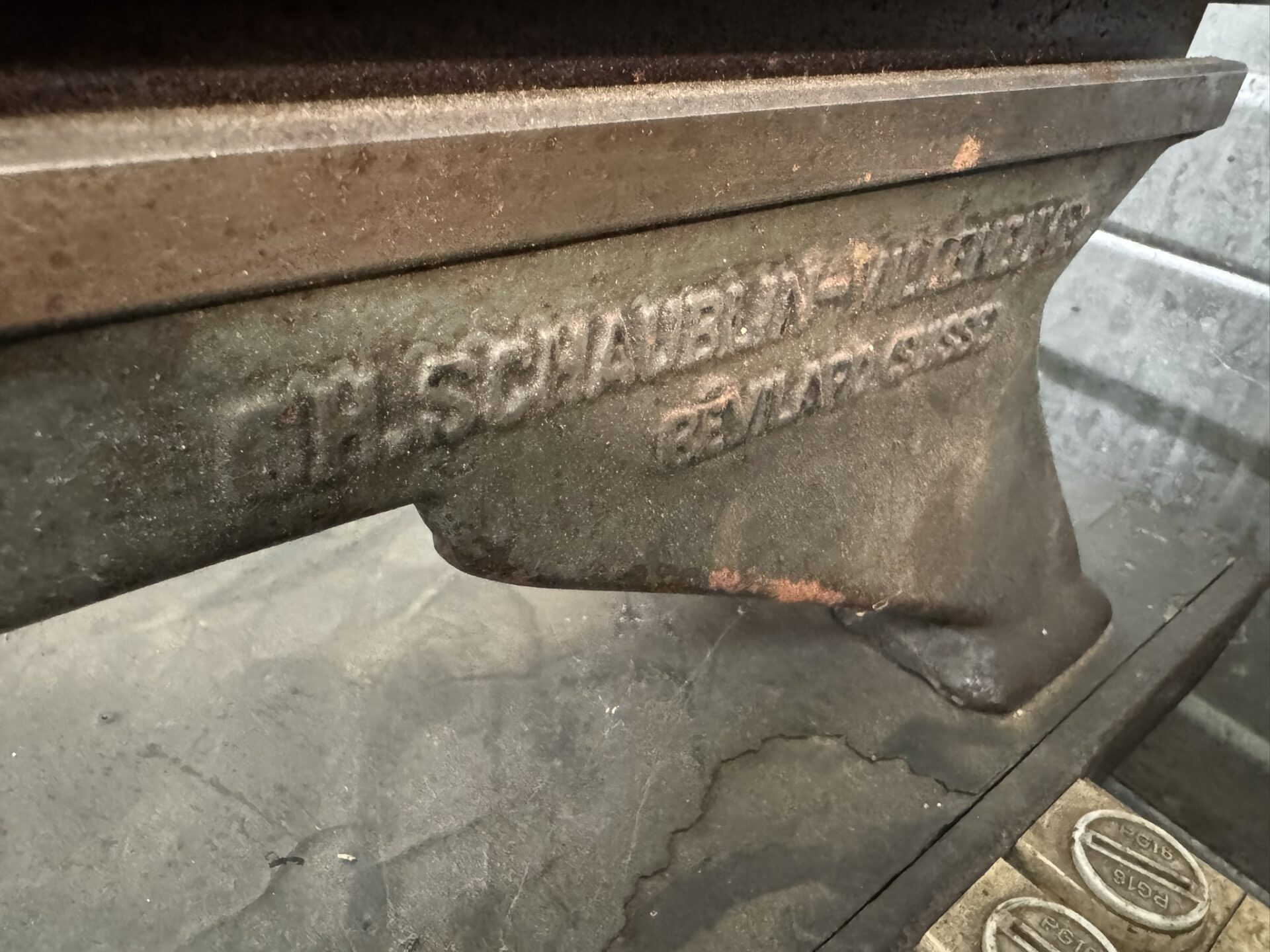

banc en fonte à profil dos d’âne rectifié
Poupées :
– nez de broche pour pinces : W-20
– passage de barre en pince : 14,5 mm
– poupées à réducteur, rapport : 1:5
Chariots :
– course du coulisseau porte-outil longitudinal : 90 mm
– course du coulisseau porte-outil transversal : 100 mm
– dimensions des burins : 12 x 12 mm
Contre-poupées :
– cône intérieur de la broche de contre-poupée : Morse 2
– course de la broche, commande par vis et volant : 80 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement

Inventaire no.2220091, machine comprenant :

Banc pour commande par-dessus

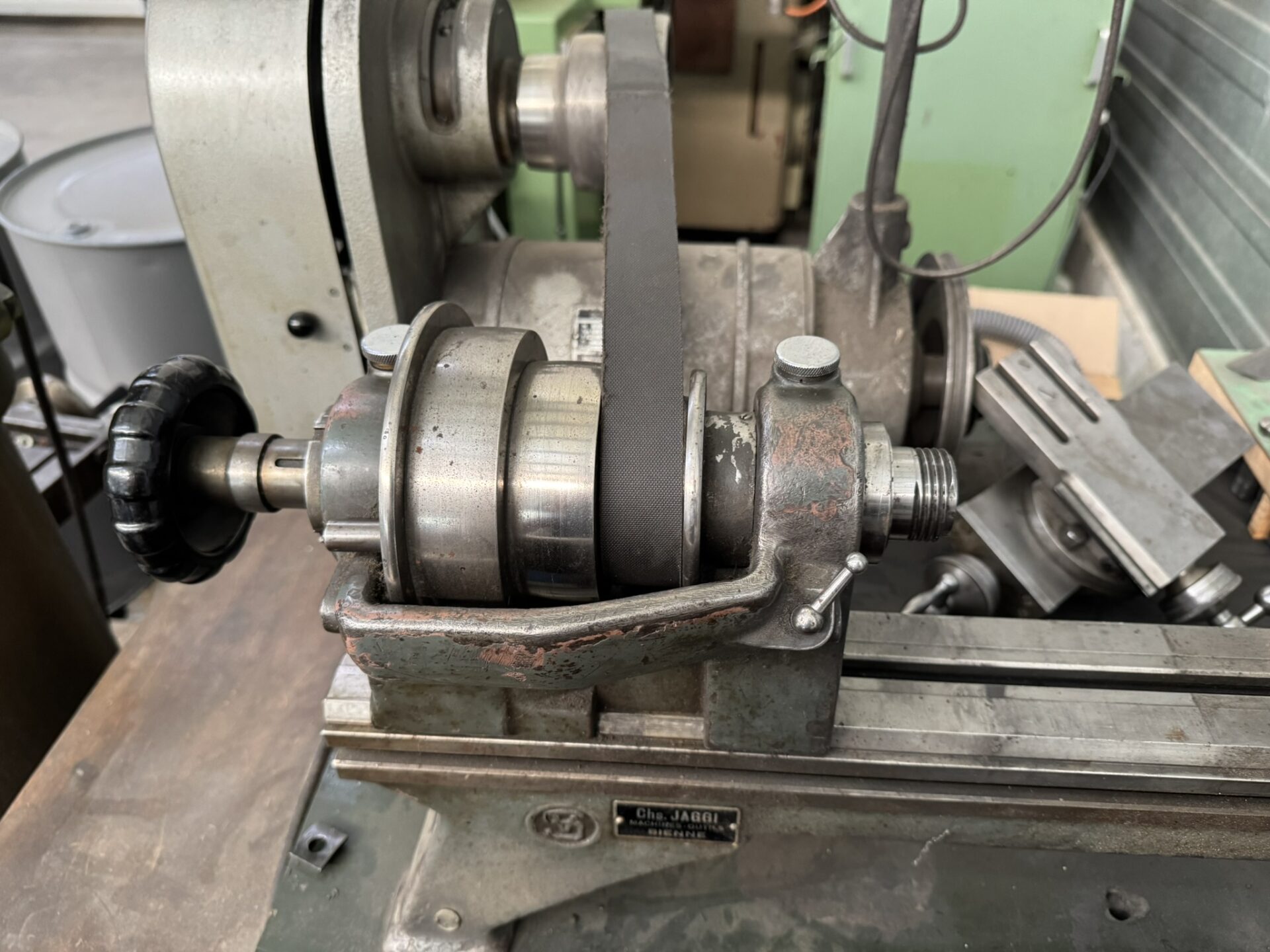

Poupée à paliers lisses W20

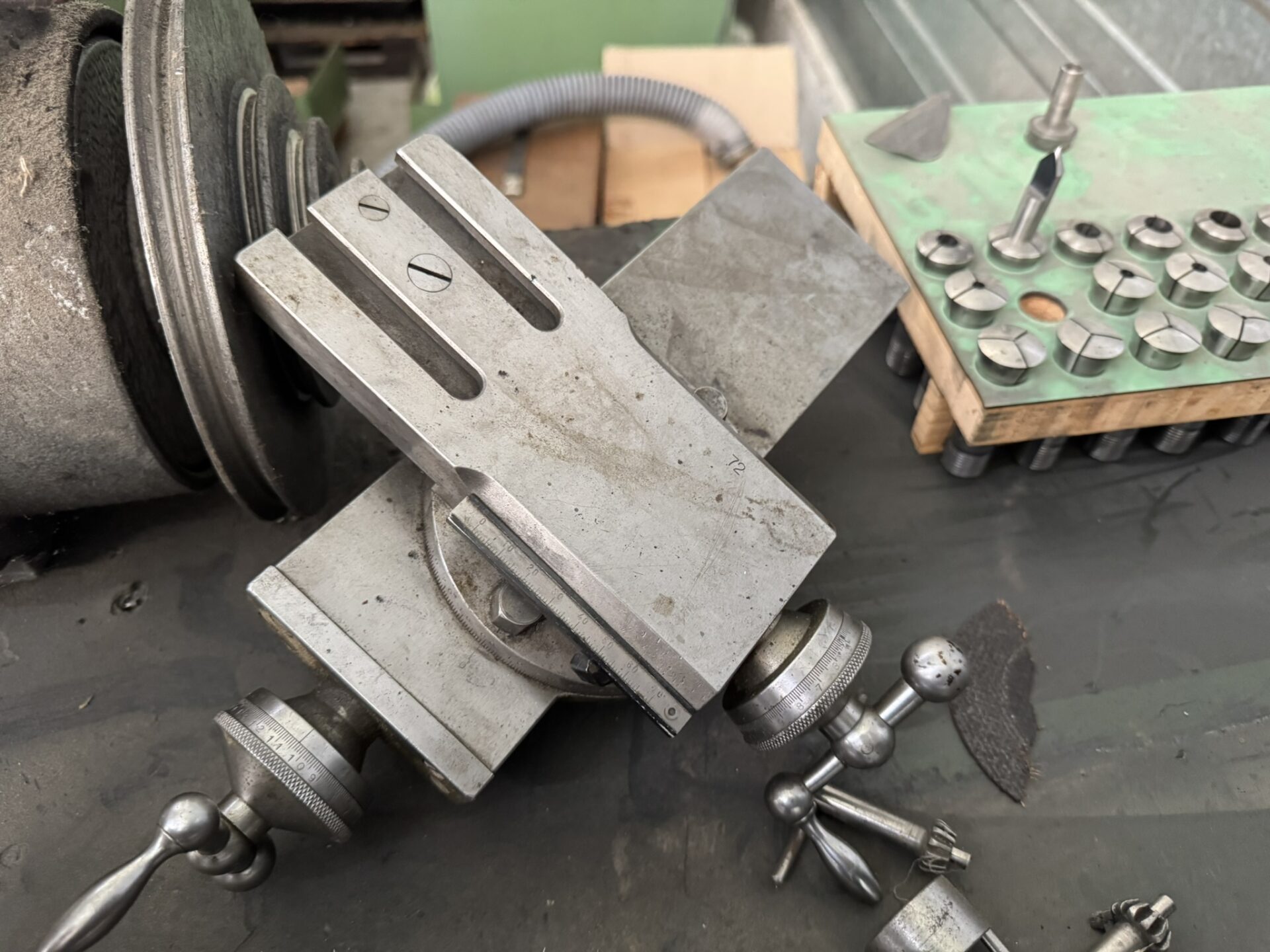

Chariot croisé

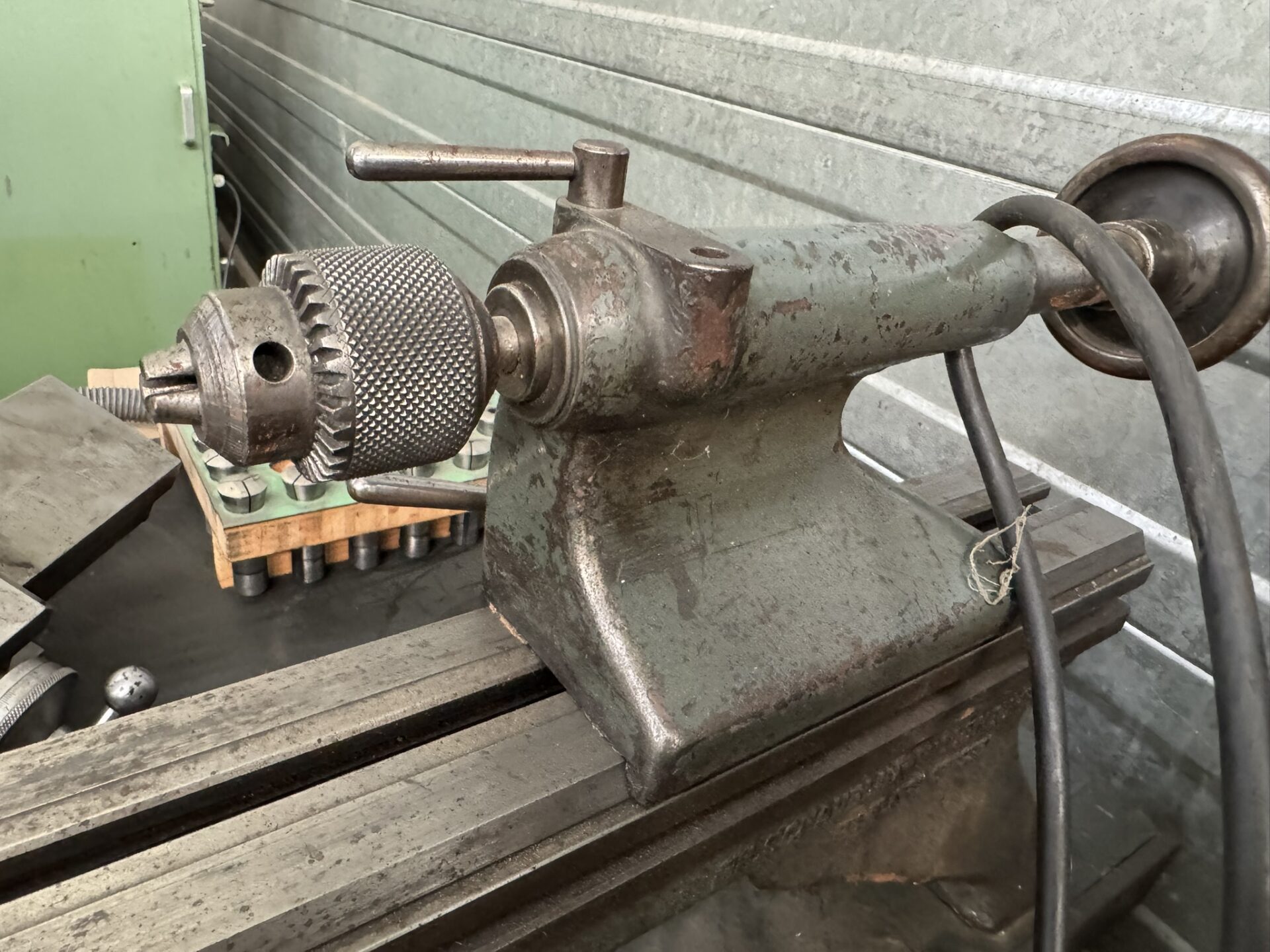

Contre-poupée CM2°
Moteur KD4B 750-3000 min-1 380V
Interrupteur 2-1-0-1-2

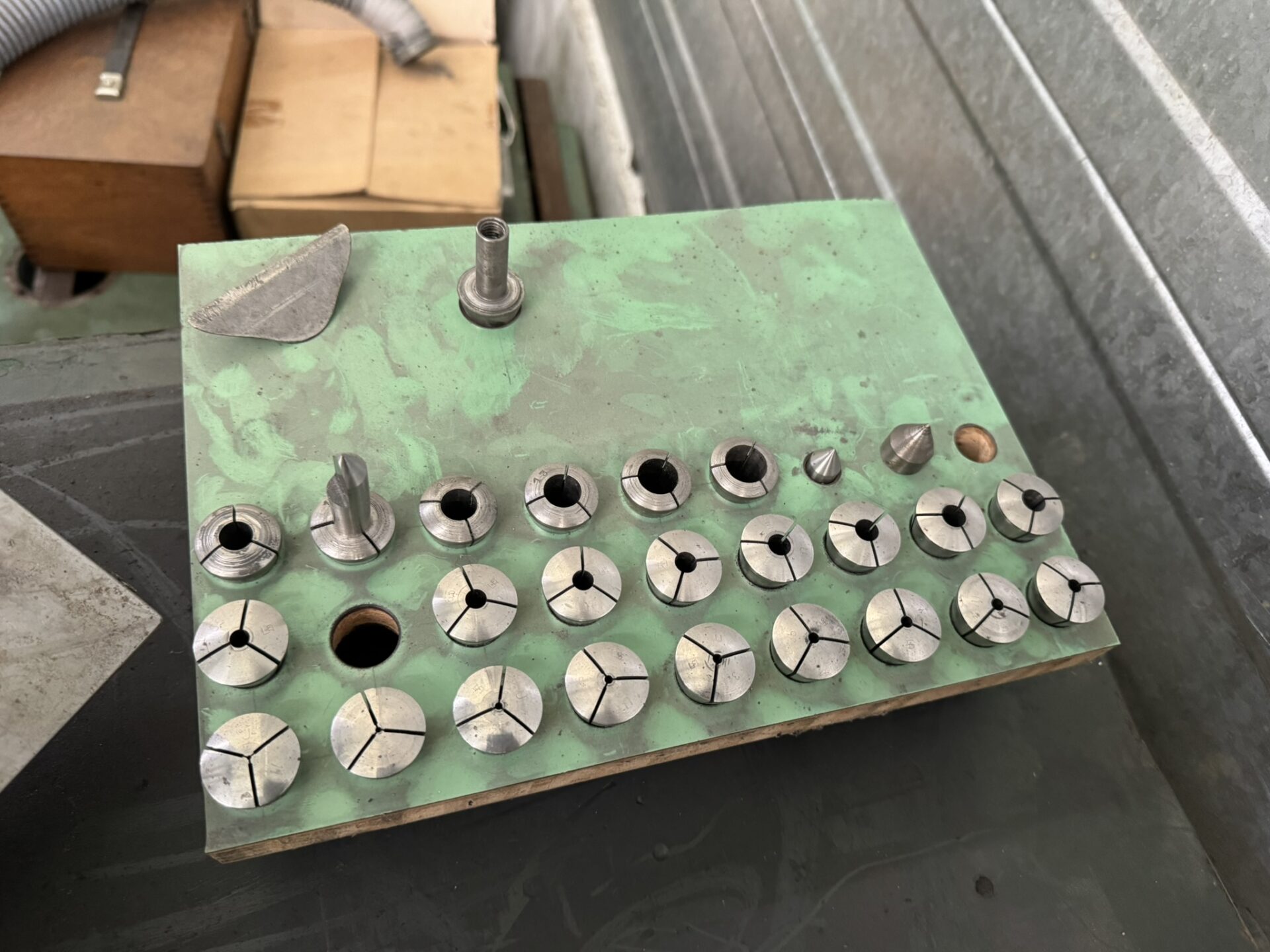

Jeu de 25 pinces W20
Contre-pointe pleine CM2°
Contre-pointe pleine moiié CM2°

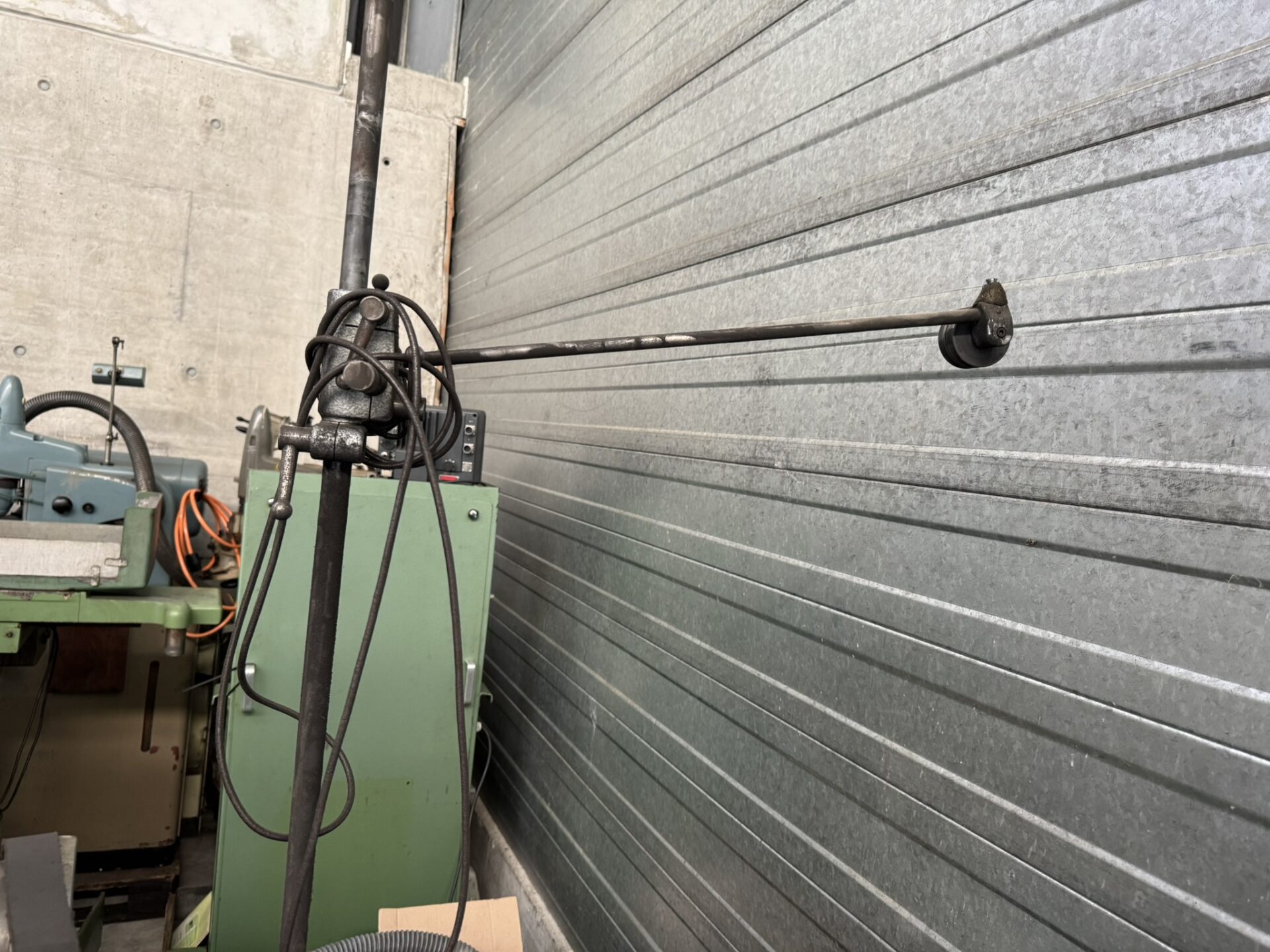

Renvoi-dendeur avec poulie
Établi 120×82
