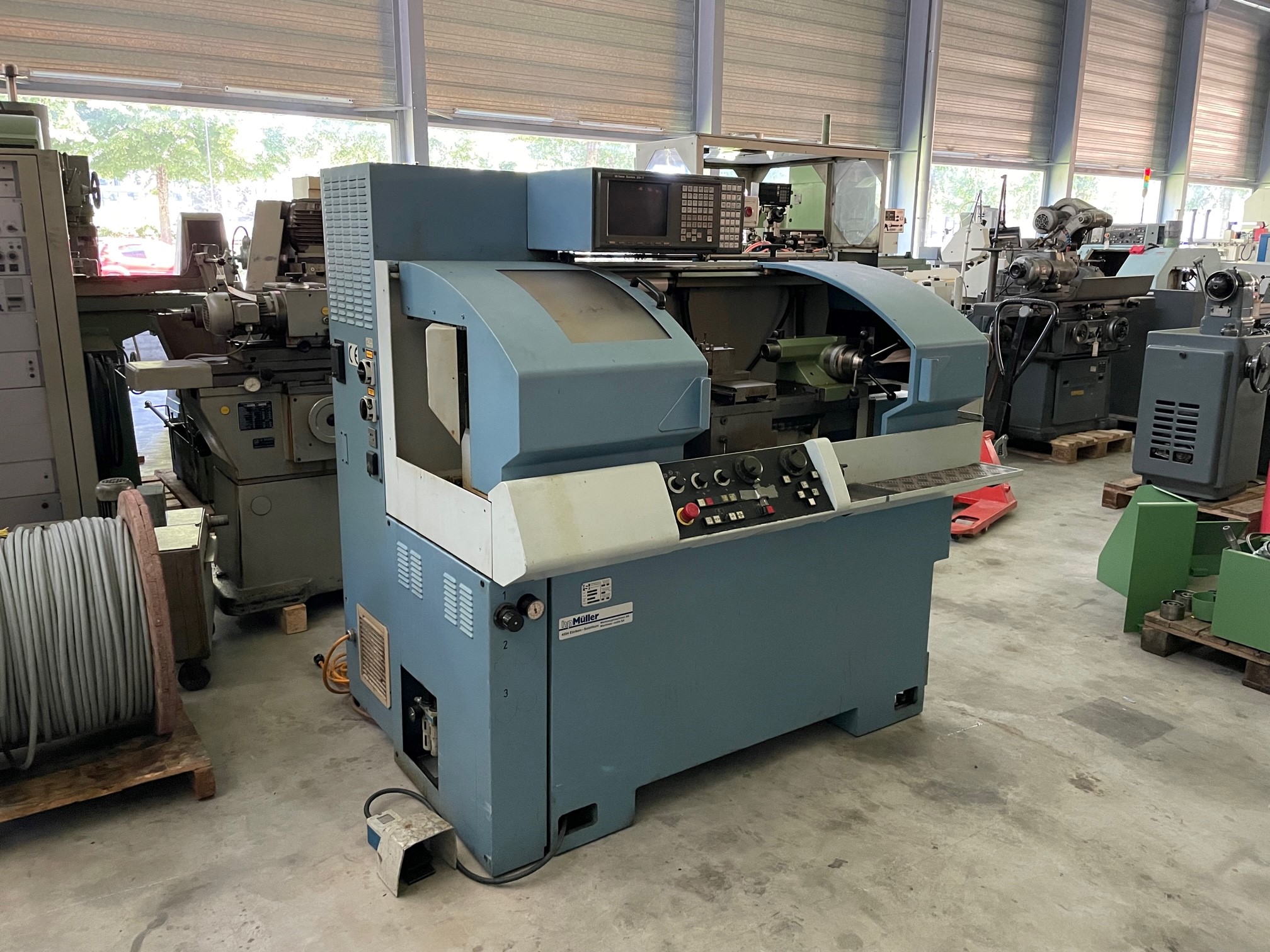

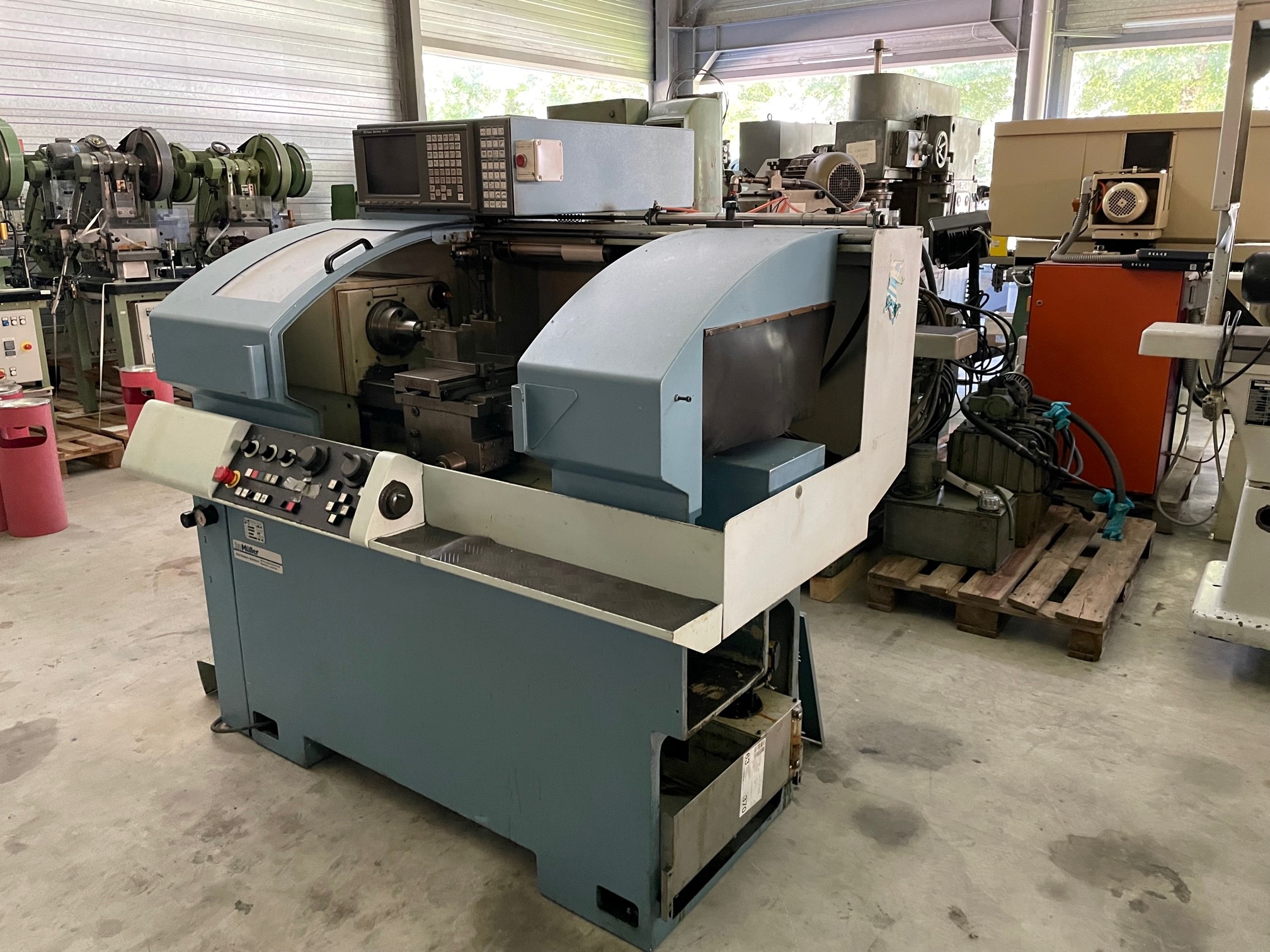

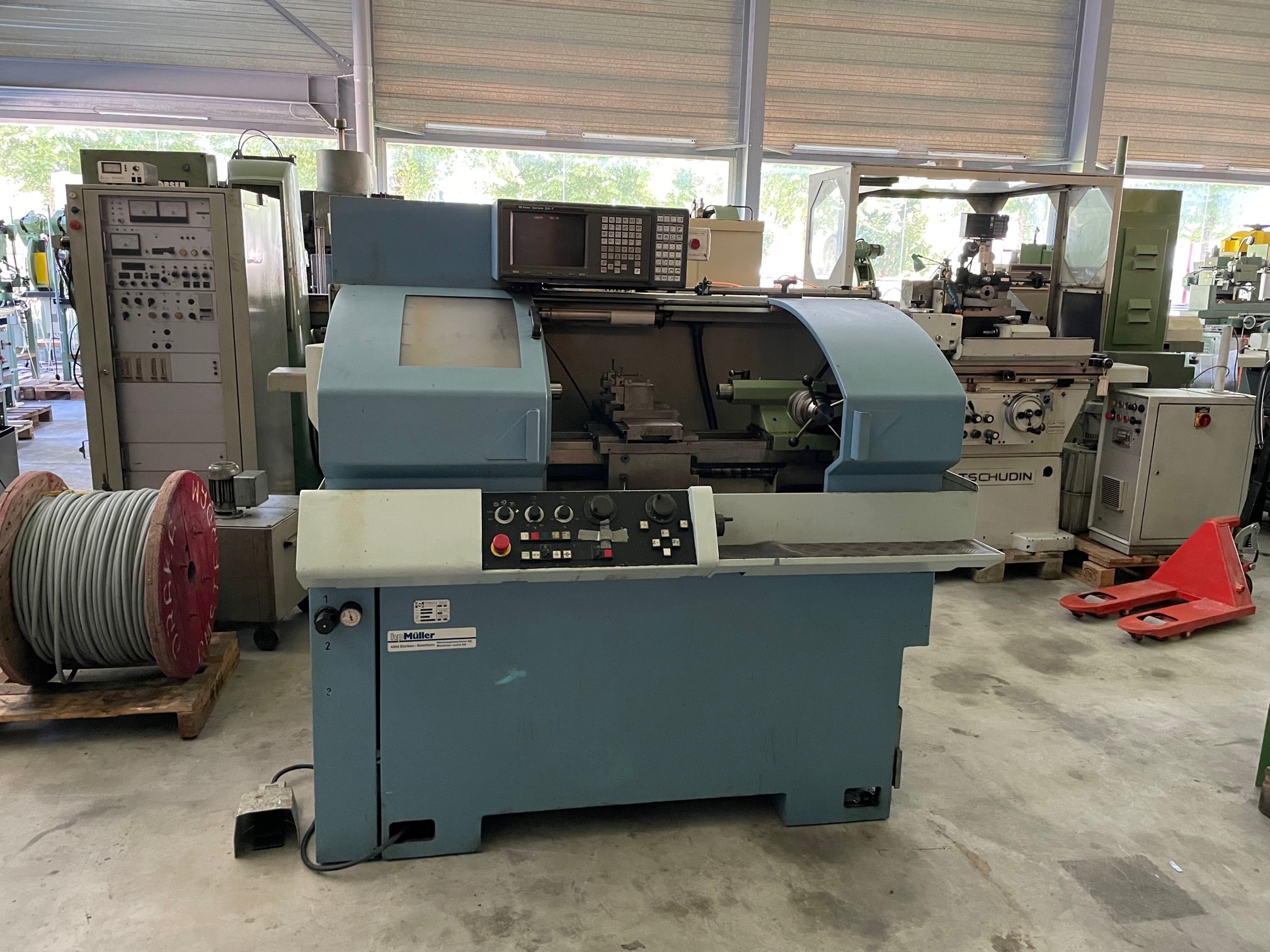

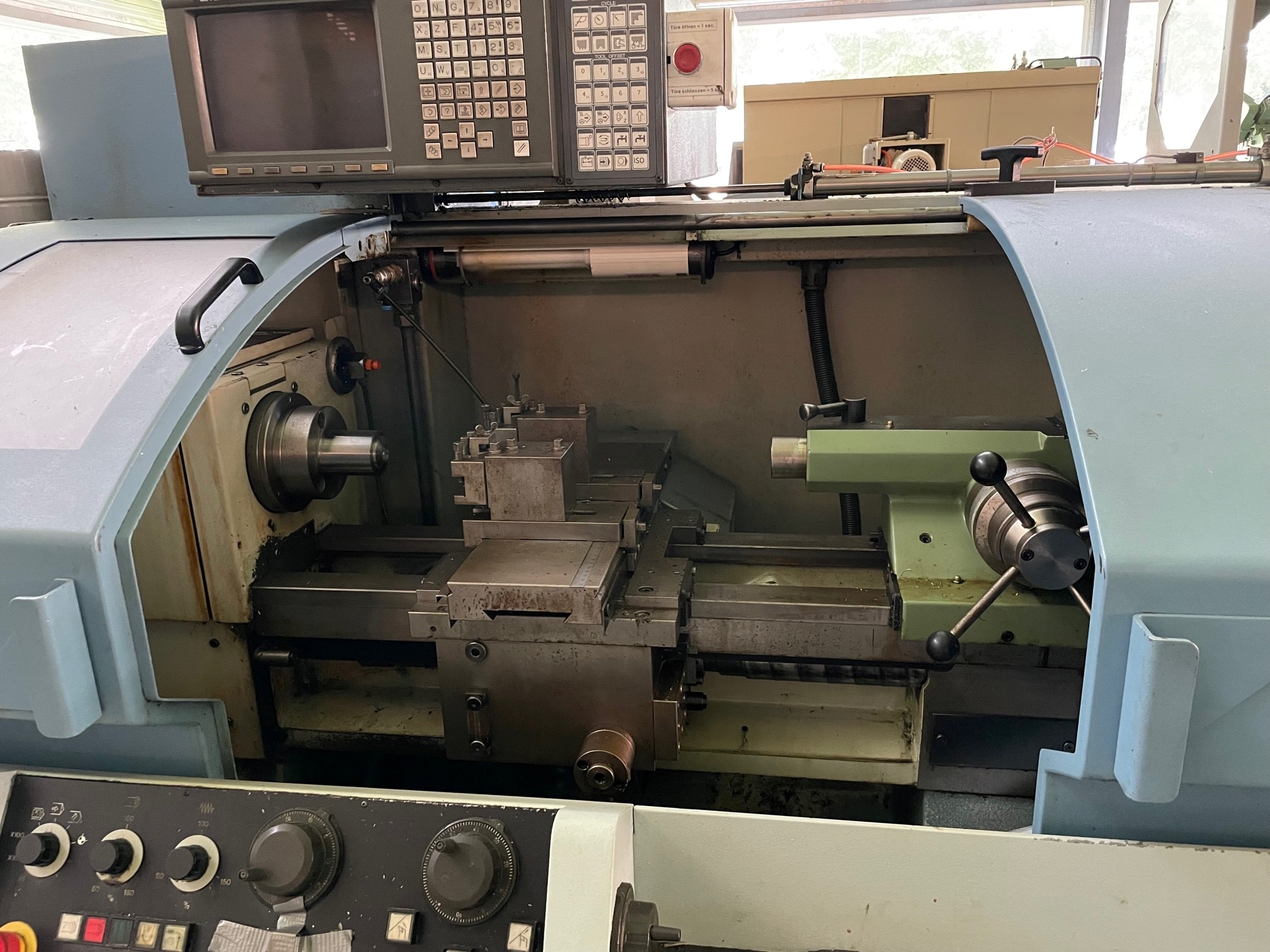

TOUR CNC SCHAUBLIN TYPE 125-CCN R-T A2-4

SKU: 2220087

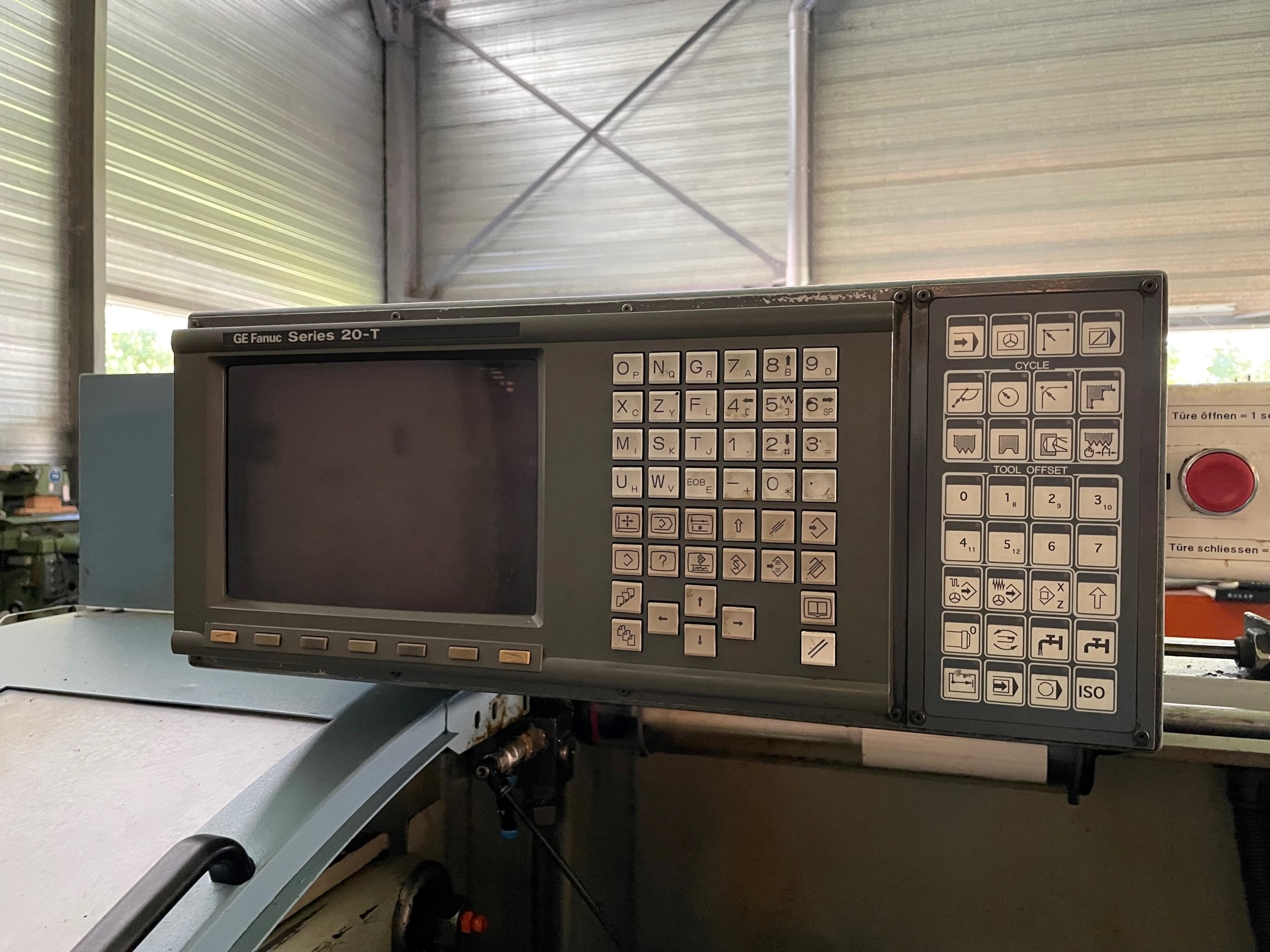

(Fabr.1997) Fanuc 20-T 7022h sous tension

2220087

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch

INFORMATIONS

Origine de fabrication : Suisse
Voltage : 380V
Poids net : 1400 kg
Position douanière : 8458.1120
Dimensions : 180x128x172 cm


CARACTERISTIQUES TECHNIQUES

CAPACITES
Diamètre maximum de tournage : 270 mm
Diamètre max admis au-dessus du chariot : 115 mm
Hauteur de pointe au-dessus du chariot : 60 mm
Longueur de tournage B32 : 265 mm

Hauteur de pointes au dessus du sol : 1’162 mm

POUPEE A2-4 / Camlock D1-3’’
Broche pour pinces Schaublin : Hainbuch / F38 / B32
Vitesse de broche : 50-5’000 min-1
Entraînement par moteur AC : puissance continu /
intermittent : 5.5 / 7.5 kW
Entraînement par moteur AC : couple continu /
intermittent : 42 / 58 Nm
Diamètre intérieur de la broche (sans clé de serrage) : 39 mm
Passage de barre max en pince : 32 mm
Passage de barre max en mandrin automatique : 32 mm

SERRAGE PNEUMATIQUE
Force axiale de serrage réglable, force à 5 bars : 1’150 daN

CHARIOT CROISE
Course transversale, axe X : 190 mm
Résolution, axe X (au rayon) : 0.0005 mm
Entraînement par moteur AC : couple continu /
intermittent : 4 / 14 Nm
Vis à billes, Ø x pas : Ø 20 x 5 mm
Course longitudinale axe Z : 390 mm
Résolution, axe Z : 0.001 mm
Entraînement par moteur AC : couple continu /
intermittent : 4 / 14 Nm
Vis à billes, Ø x pas : Ø 32 x 5 mm

AVANCES
Avances de travail, axes X et Z, sans étage : 0 – 5 m/min
Avances rapides, axes X et Z : 8 m/min

SYSTÈME D’OUTILLAGE REVOLVER
Fixation normalisée des porte-outils : VDI 20
Nombre de stations d’outils fixes / tournants : 8 / –
Section maximale des outils : 16×16 mm
Arrosage intégré et indexage dans les deux sens de
rotation : oui

ARROSAGE
Capacité du réservoir : 55 L
Débit de la pompe : 10L/min
Pression de la pompe : 1.7 bar

CONTRE-POUPEE PNEUMATIQUE
Cône du fourreau de la broche : CM3
Diamètre extérieur de la broche : 45 mm
Course de la broche : 70 mm
Force d’appui réglable : 25-260 daN

sauf erreur ou omission les indications techniques vous sont données sans engagement

Inventaire no.2220087, machine comprenant :

Équipement pour usage de pinces B32 réf.110-37.110
Extracteur réglable B32 réf.110-39.140
1 porte-outils radial arrière 60 mm., avec porte-burin 12×12 mm. Réf.110-46.090
1 porte-outils radial avant 60 mm., avec porte-burin 12×12 mm., réf.110-46.080
1 contre-poupée à croisillon CM3 réf.125-67.000
