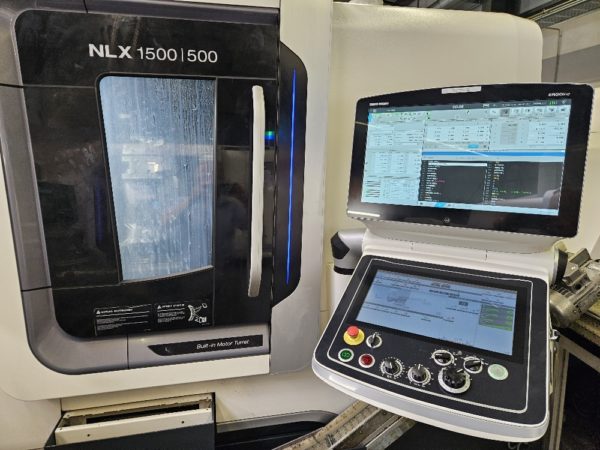

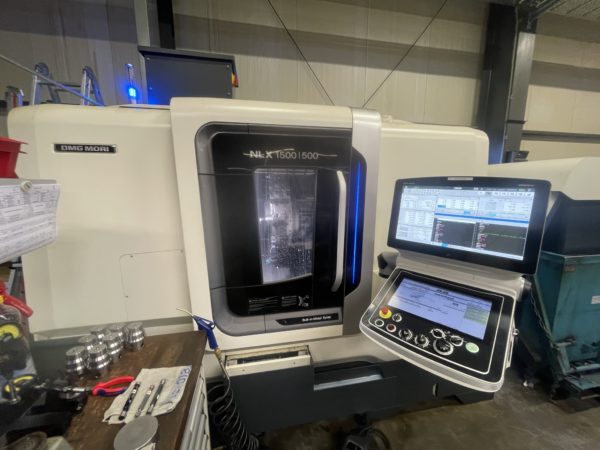

TOUR CNC DMG MORI TYPE NLX1500SY/500

Inventaire no.2240012, machine comprenant :

Accessoires
Documents
Convoyeur à copeaux
Système de refroidissement
Contre-broche
postes d'outils entraînés

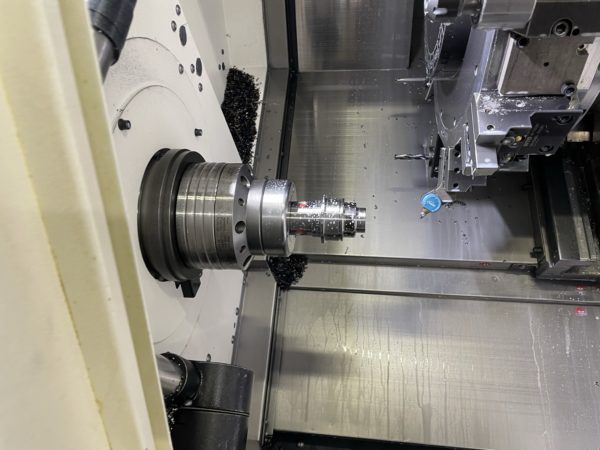

mandrin à pince Hainbuch Spanntop mini 52
Mandrin à trois mors Kitagawa B208
interface ravitailleur de barres
récupérateur de pièces
régleur d'outils
Signal lumineux
Axe C 0,001°
Axe Y

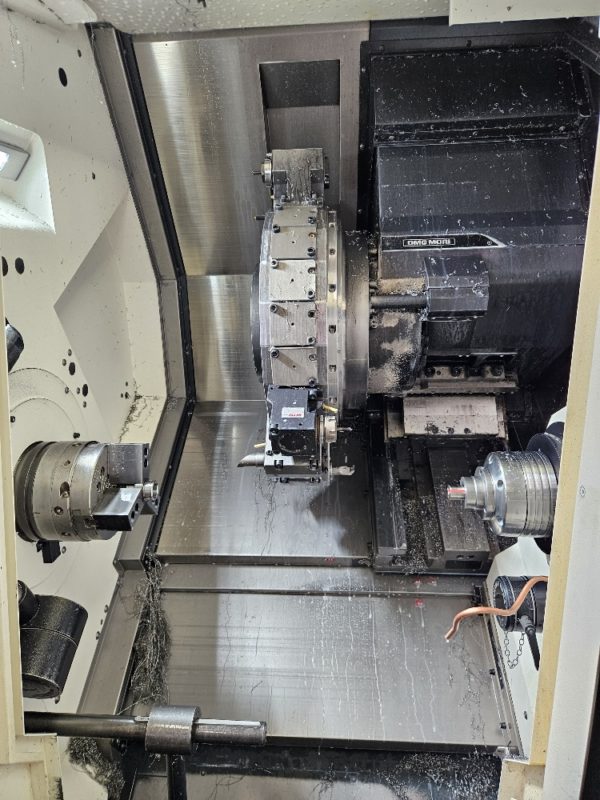

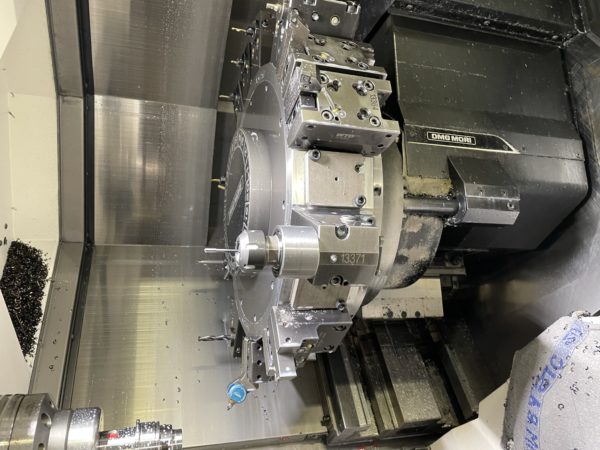

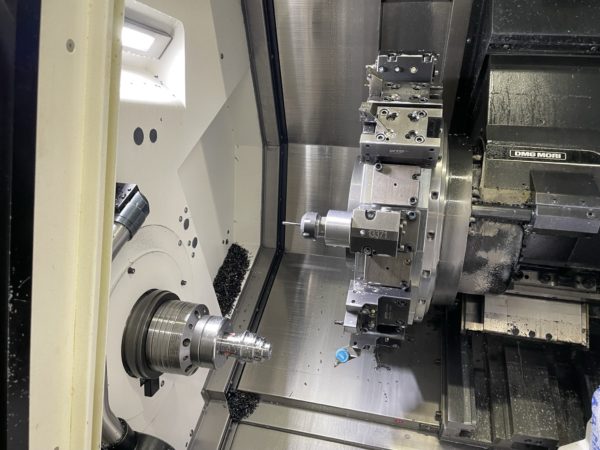

Tourelle 20 pos.
outils entraînés 1x X, 1x Z

Informations Complémentaires
– Broche principale et secondaire
– Axe C
– Outil-Drive
– 20pos. tourelle

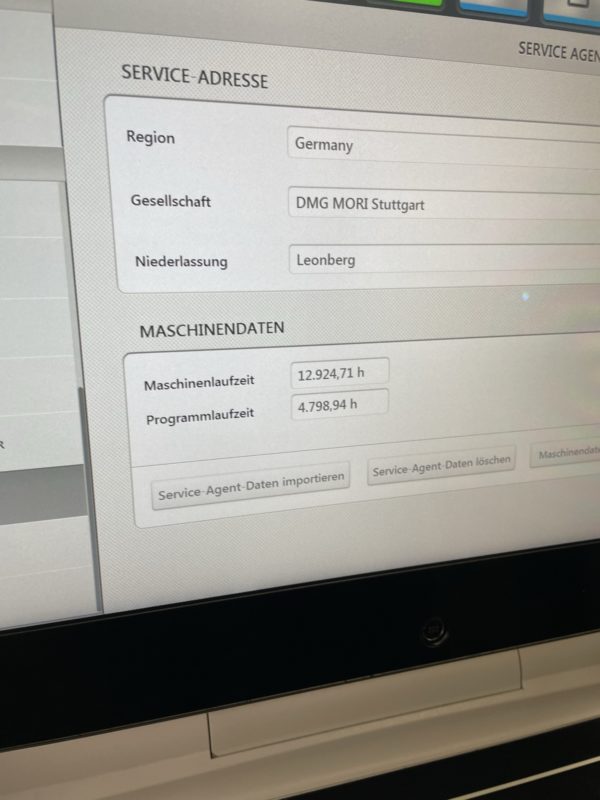

– Durée du programme : seulement 4 700 heures
– (HS) dispositif de serrage RIKEN SAD40MSP +
– (GS) dispositif de serrage RIKEN SAD40MSP +
– Dispositif de changement manuel des têtes de serrage SK52
– HAINBUCH SPANNTOP mini taille Axzug. 52 (A5)
– Spécification de la poupée mobile de la broche 2
– Système de refroidissement haute pression (800/1 100 W), max. pression de la pompe : 0,8 MPa
– Interface d'extraction de brouillard d'huile
– Séparateur d'huile, comme écumeur à bande
– Dispositif de préréglage manuel des outils dans la machine (pivotant)
– Dispositif manuel de préréglage d'outil pour la contre-broche (amovible)
– Système de mesure de position directe (X Y Z)
– Récupérateur de pièces intégré
– 10 codes M externes
– Vitesse alternée
– Fraisage de poches et d'îlots
– Cycles prédéfinis rapides

Sauf erreur ou omission, ces données sont fournies sans engagement

Origine de fabrication JP
Voltage 380V/50Hz/3ph
Dimensions
Poids net machine 5400 kg

CARACTERISTIQUES TECHNIQUES

Diamètre de tournage max. 350 mm
Longueur de tournage 515 mm

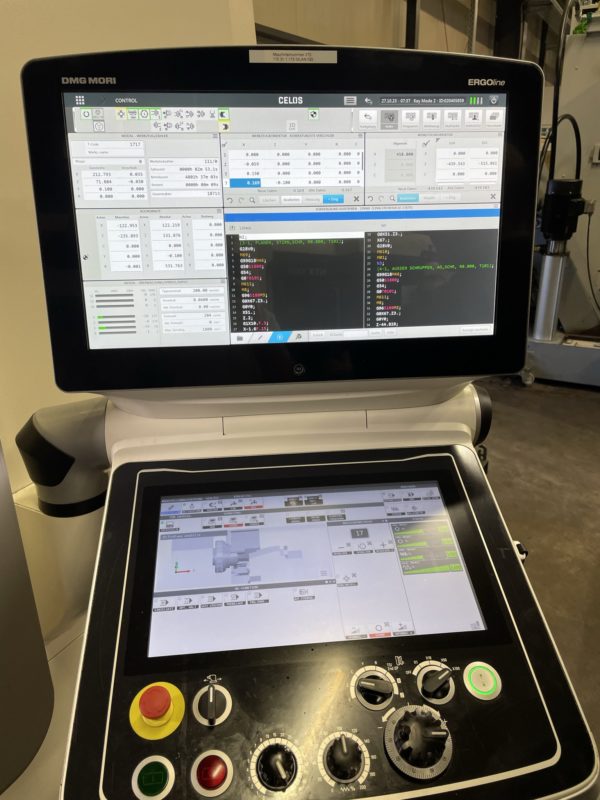

Commande numérique M730UM MAPPS Celos
Passage au-dessus du banc 923,8 mm
Diamètre d’oscillation sur chariot 755 mm
Diamètre de tournage standard 260 mm
Diamètre de la barre 34 mm
Broche principale : Echelle de vitesse de rotation – broche : 100 – 8.000 min/-1
Puissance – moteur de broche 11 / 7,5 kW
Axe C 0,001 °
Diamètre de serrage 210 mm
Contre-broche : Vitesse 8’000 min-1
Nez de broche A2-5
Courses des axes : Axe X 260 mm Axe Z 580 mm Axe Y 100 (+/-50) mm
Tourelle:
Tourelle (stations X) 20 postes
Postes entraînés 20
Diamètre de la tige 25 mm
Outils entraînés vitesse de broche max. 10.000 minutes/-1 Puissance – outils entraînés 5,5 / 3,7 Kw
Avances : avance rapide axe X 30 m/min avance rapide axe Z 30 m/min
Contre-broche à avance rapide 30 m/min avance rapide axe Y 10 m/min Rapides C – Axes 400 min -1
Puissance totale requise 31 kVA
Poids de la machine env. 5,4 tonnes
Dimensions de la machine env. 4,0 x 3,0 x 3,2 m.

Sauf erreur ou omission, les indications techniques vous sont données sans engagement
