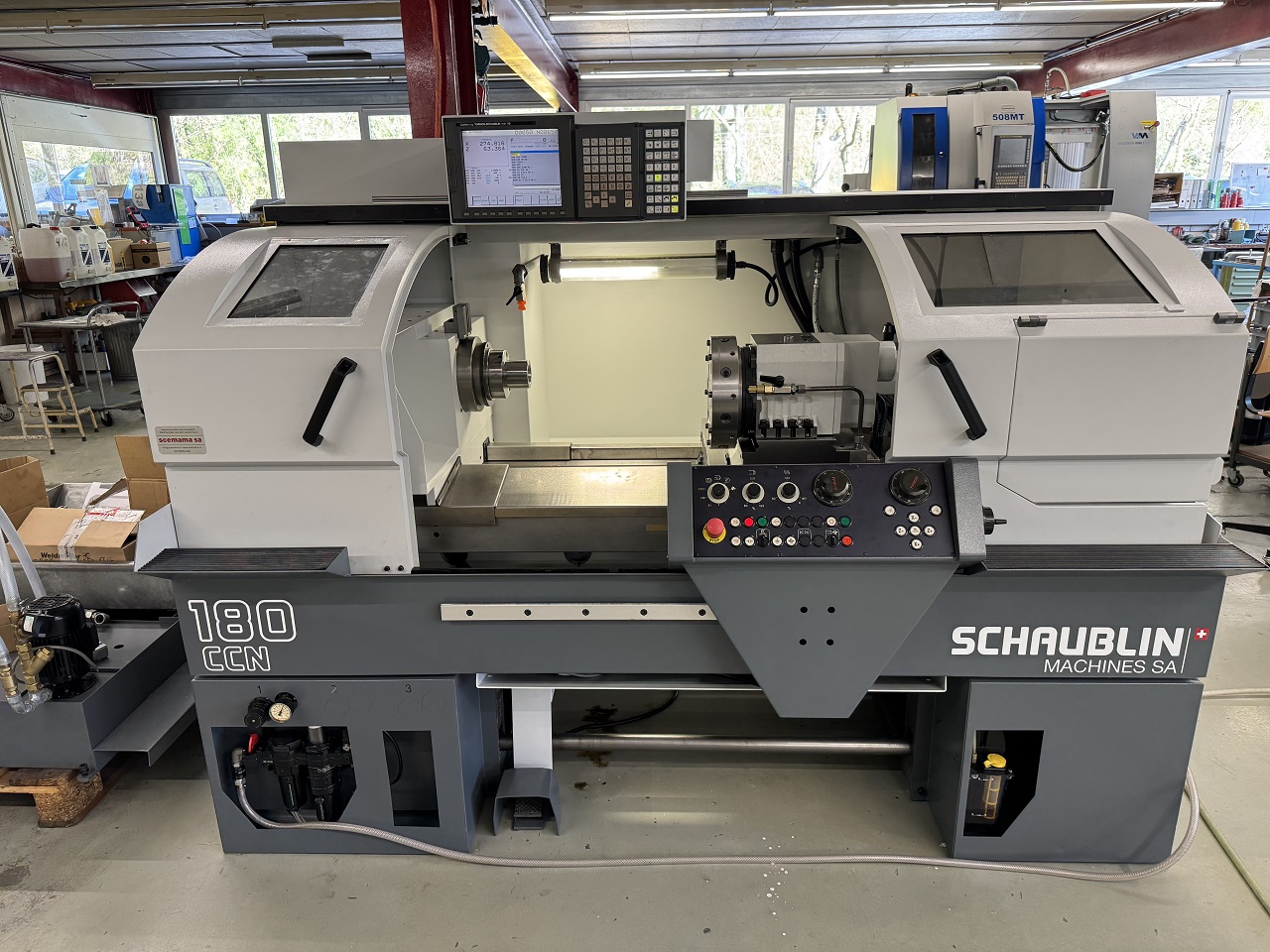

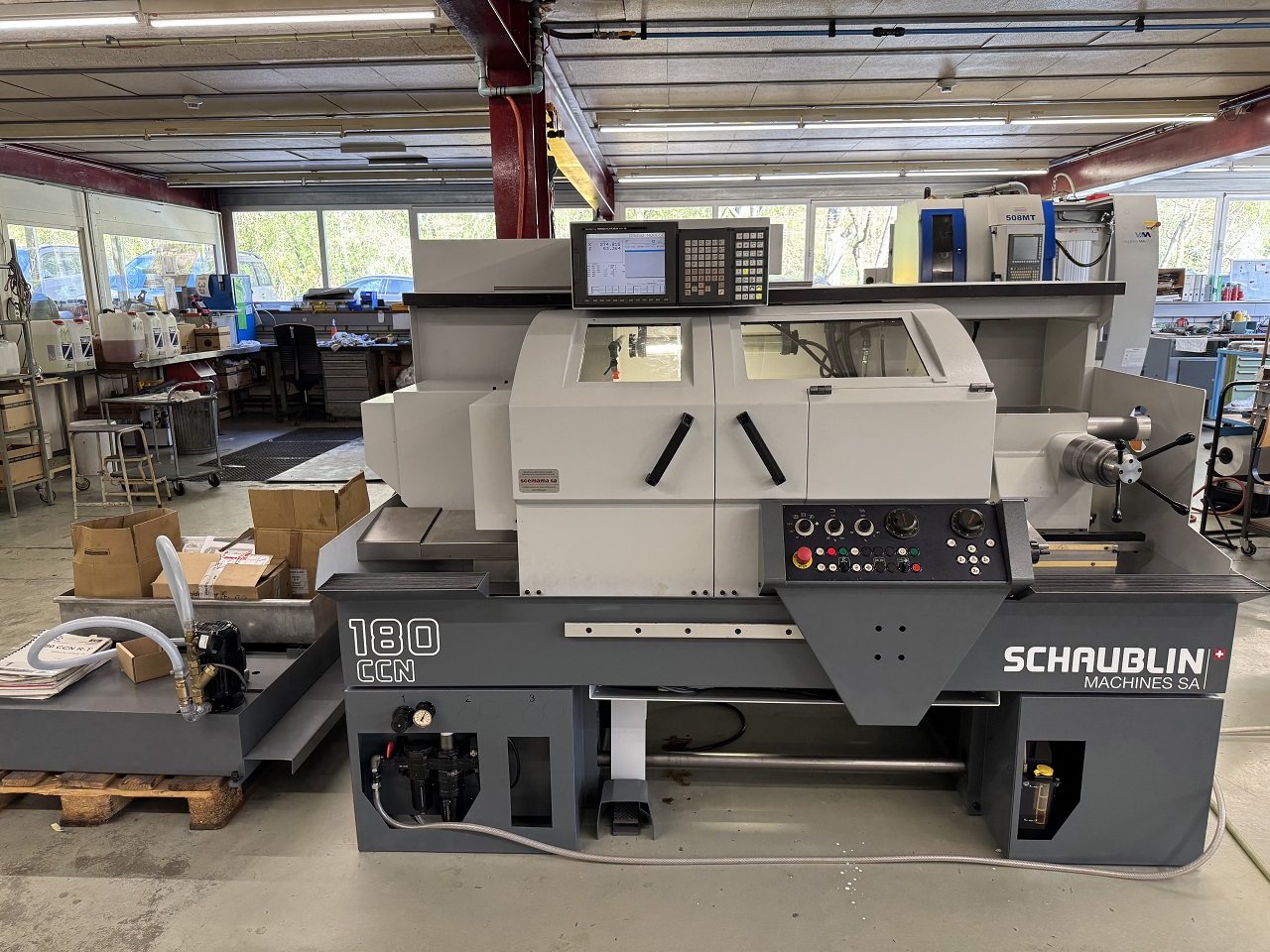

TOUR CCN SCHAUBLIN TYPE 180-CCN R-T A2-5
SKU: 2230052Année 2000 avec Fanuc 18i – broche A2-5
Complètement révisée:
Mécanique, géométrie, hydraulique, et pièces électriques (vérifiées et/ou remplacées)
Broche
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, remplacer les courroies, démontage broche, remplacer les joints et O-Ring + réglage. Peinture neuve.
Revolver
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, Peinture neuve et planage des faces.
Contre-poupée
Démonté, contrôlé et révisé. Nouvelle peinture
Hydraulique et pneumatique
Démontage, contrôle moteur, remplacer les tuyaux, pièces défectueuses et usées.
Axe X
Démontage, remplacer les pièces usées comme O-Ring, joints, segments. Vis à bille neuve et patin neuf
Axe Z
Démontage, remplacer les pièces usées comme O-Ring, joints, segments. Vis à bille neuve et patin neuf

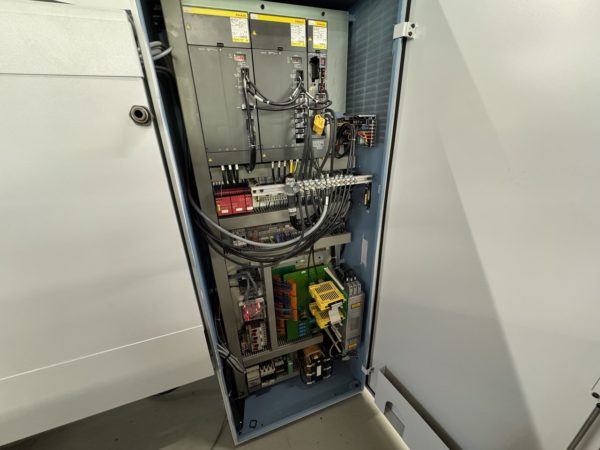

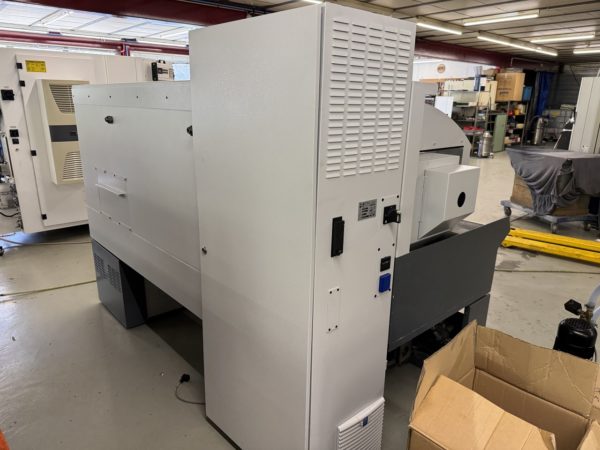

Armoire électrique
Contrôle complet, changement de divers relais.
Peinture
Couleurs: Blanc RAL 9003 et gris RAL 7011
Géométrie selon protocole du fabricant.
Contrôle et nettoyage de divers accessoires
Demander une offre
Inventaire 2230052 comprenant :

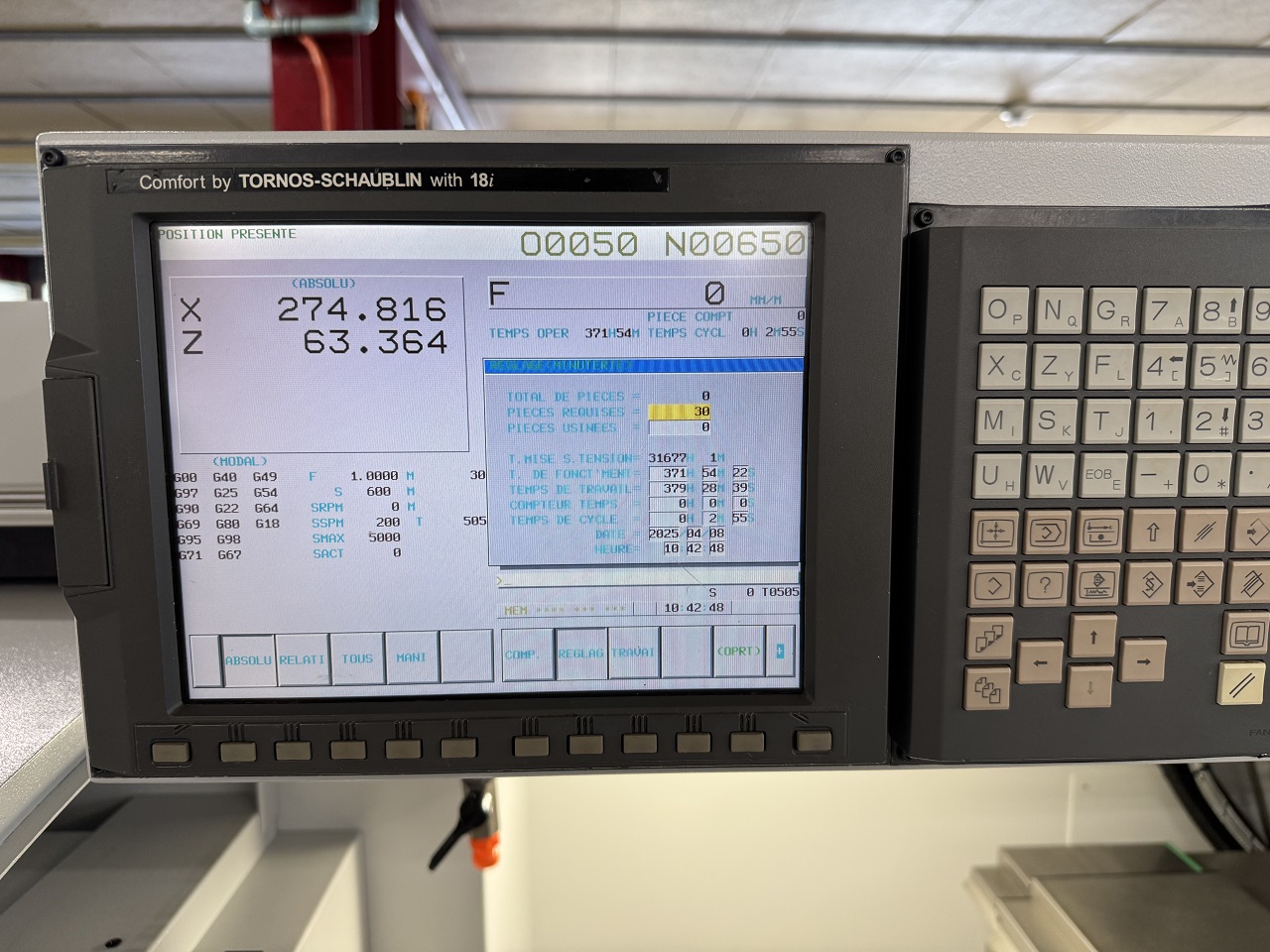

1 Commande Fanuc 18i

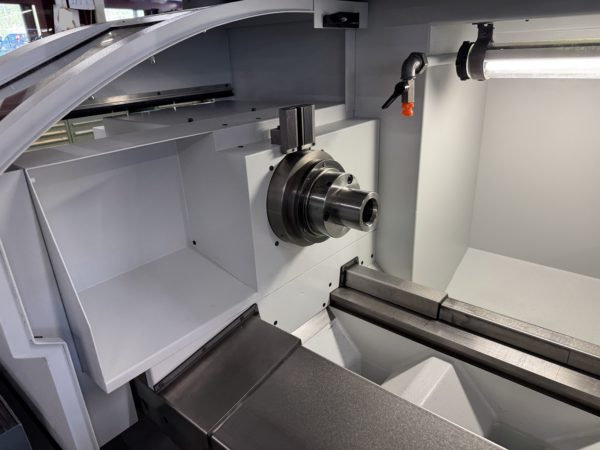

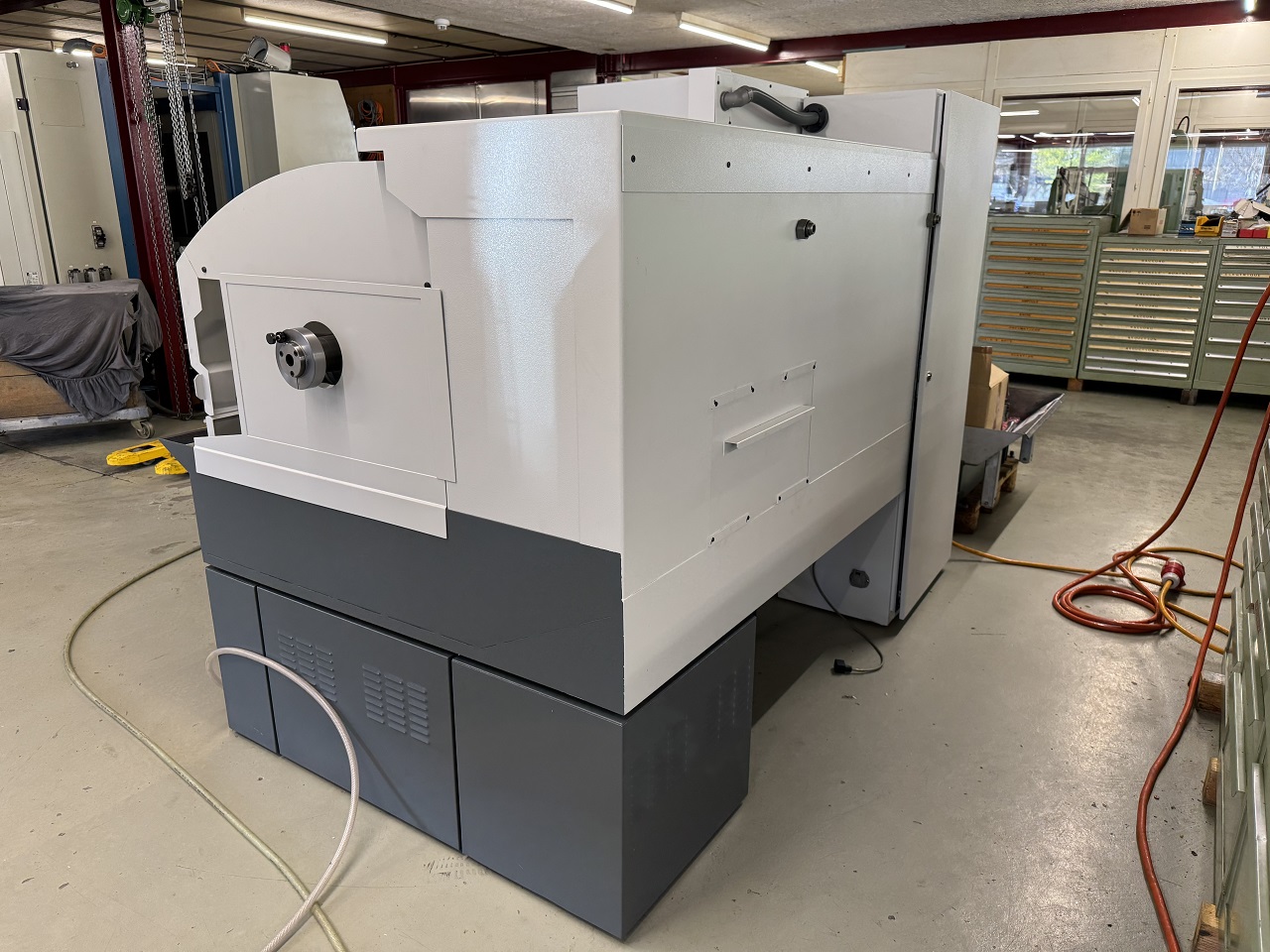

1 Poupée broche A2-5

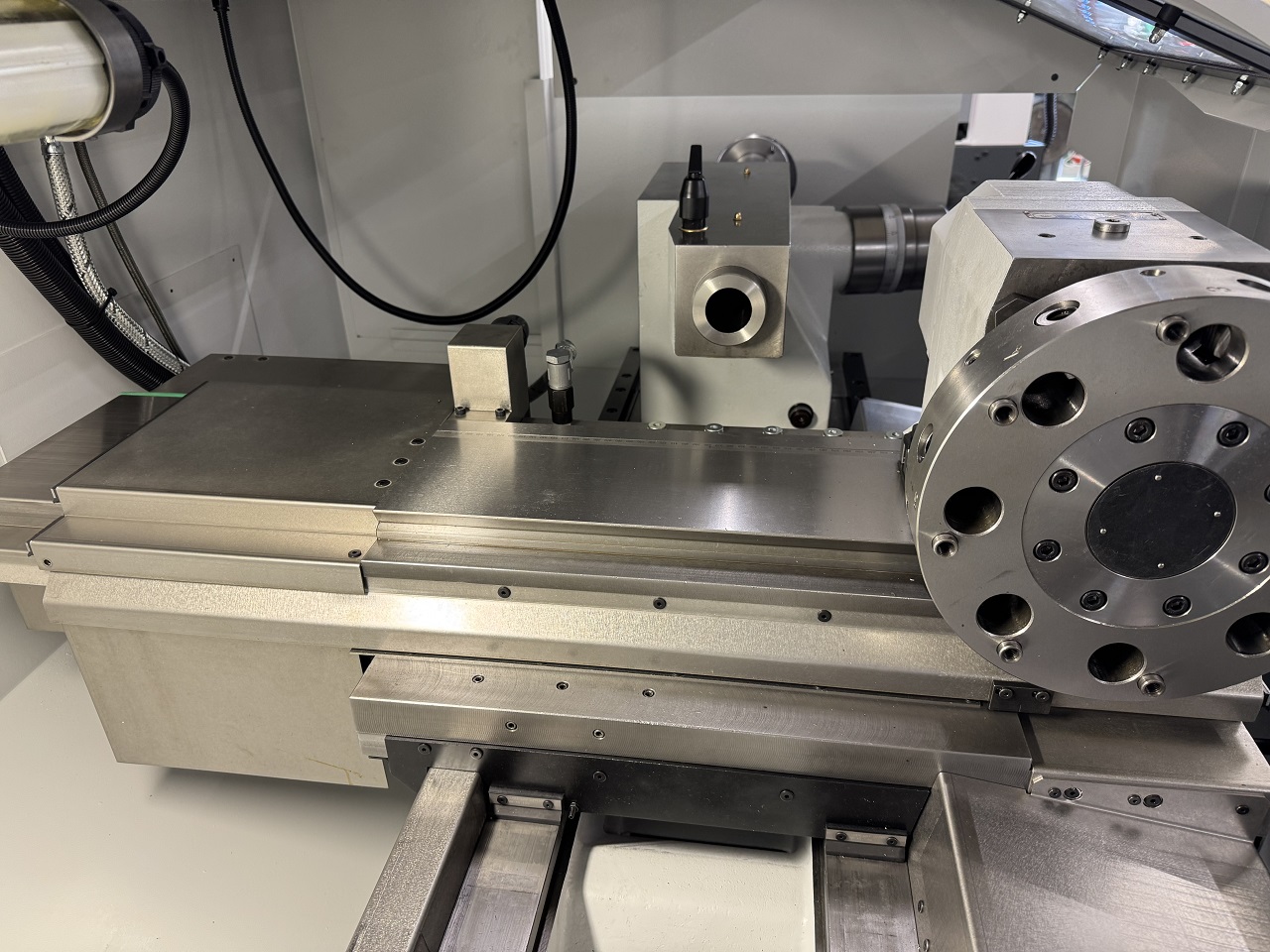

1 Revolver à 8 positions VDI 30

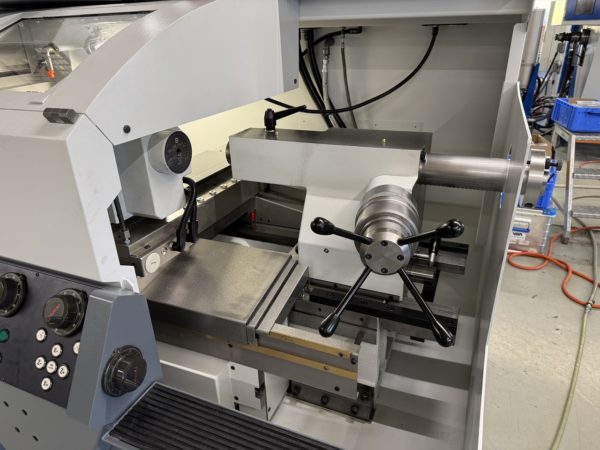

1 Contre-poupée à croisillon 180-65.100
1 Equipement pour l’utilisation des pinces B-45 180-27.205
: : Sur broche A2-5 avec clé de serrage 180-27.209
1 Butée extracteur réglable B45 ref 180-27.185
1 Jeu de 57 pinces de serrage B-45
1 mandrin manuel à 3 mors RHU Ø 200 mm passage 51 mm A2-5 ref 4000.00083
: Avec 1 jeu de 3 mors réversible, 1 jeu de mors de base avec mors rapportés
1 mandrin manuel à 4 mors FN Ø 200 mm mm passage 55 mm A2-5 ref 4000.00086
: Avec 1 jeu de 4 mors de perçage et 1 jeu de 4 mors de tournage
5 éléments à niveller

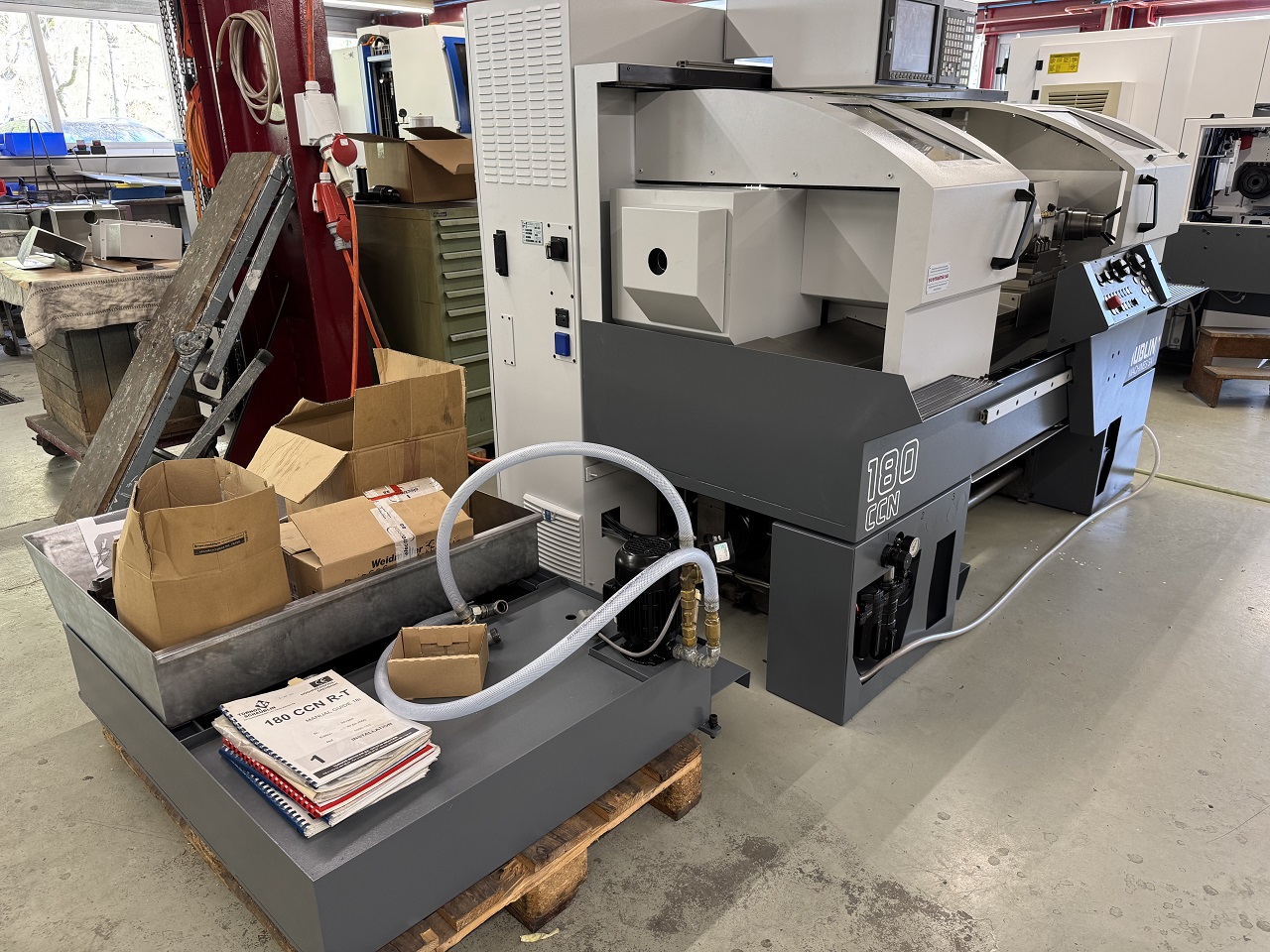

1 dispositif d’arrosage
1 support seul 180-60.005
3 porte-outils radiaux à auche, courts Forme B2 ref 4100.00100
1 porte-outil pour forets à plaquettes réversibles alésage 20 mm forme E1 ef 4100.00105
1 porte-pince ESX-25 forme E3 avec écrou EX25 et 1 pince 4 ref 4100.00116
1 porte-outil pour barre d’alésage Ø 10 mm ref. 4100.0109
1 dito Ø 12 ref 4100.00110
1 dito Ø 16 ref 4100.00111
1 dito Ø 20 ref 4100.00112
1 dito Ø 25 ref 4100.00113
1 dispositif d’arrosage
OPTION
1 lunette à charnière 3 3 chiens pour Ø 30 – 120 mm ref 180-70.200 chf. 2'500.– + tva
Origine de fabrication Suisse

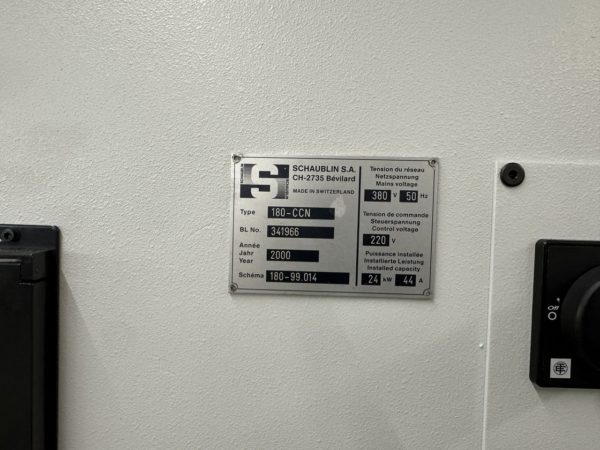

Voltage 400/50/3
Poids net 2640 kg
Position douanière 8458.1120
Teinte gris RAL 7035 / Bleu RAL 5013
Dimensions 2301 x 1438 x 1676 mm
CARACTERISTIQUES TECHNIQUES
Capacités :
Diamètre maximum de tournage 330 mm
Diamètre maximum admis au-dessus du chariot 160 mm
Hauteur de pointe au-dessus du chariot 83 mm
Diamètre maximum admis au-dessus du banc 430 mm
Longueur de tournage (selon équipement) 650 mm
Poupées :
Nez de broche normalisé, pour l’utilisation de différentes pinces et mandrins moyennant des accessoires d’adaptation.
Accessoires pour pinces SCHAUBLIN B45/F48
Passage de barre maximum, dia. 36 mm/42 mm
Mandrin automatique, dia. standard 170 mm
Commande directe par moteur AC, puissance à 100% / 50% DE 15/18,5 kW
Couple maximum à 100% / 50% DE 135/165 NM
Vitesse maximum de broche 5000 min-1
Axe C :
Cylindre de serrage pneumatique 2700 daN
Chariot croisé :
Course transversale, axe X 240 mm
Résolution au rayon 0,0005 mm
Commande par moteur AC, couple nominal 3 Nm
Vis à billes, dis. X pas 32 x 5 mm
Course longitudinale, axe Z 720 mm
Résolution 0,001 mm
Commande par moteur AC, couple nominal 6 Nm
Vis à billes, dia. x pas 32 x 10 mm
Avances :
Avances de travail, axes X/Z sans étage 0-5000 mm/min
Avances rapides, axes X/Z 8/10 m/min
Force d’avance, axes X/Z 420/670 daN
Système d’outillage revolver :
Nombre de stations d’outils 8
Fixation normalisée porte-outils VDI 30
Section max. des burins 20 x 20 mm
Arrosage intégré
Indexage dans les deux sens de rotation
Arrosage :
Capacité du réservoir 120 litres
Pompe débit 10 l/min
Pression 5 bars
sauf erreur ou omission les indications techniques vous sont données sans engagement
