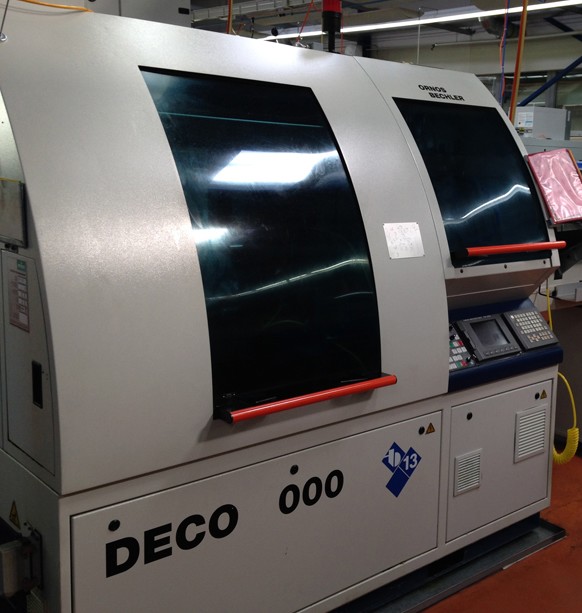

CNC LANGDREHAUTOMAT “TORNOS” DECO 2000, KAP.13 MM
SKU: 3180013
Fordern Sie ein Angebot an
Fabrikationsursprung Schweiz
Nettogewicht ca. 2550 kg
Aussenmasse 2000x1260x1950 mm
Zollposition 8458.11 20
TECHNISCHE DATEN
Maschine mit 10 Achsen, 6 Spindeln : Achsen und Spindelbezeichnung
– 1 Mobiler Spindelstock Z1, S1
– 2 Selbstständige Werkzeugsätze auf Vertikal X1Y1 ,S6 – X2Y2 ,S2
– 1 Frontalwerkzeugsatz, 4 rotierende Spindeln X3Z3 ,S3
– 1 Selbstständiger abgreifspindel Y4Z4, S4
– 1 Selbständiger Rückwerkzeugsatz, rotierend X4 ,S5
Position Stangenlader rechts vom Operator
Höhe Maschinenachse 1100 mm
Hauptspindelweg : max. 255 mm
Stangendurchlass 1 bis 16 mm
Spindelgeschwindigkeit 12’000 min-1
Spindelvorschub max. 20 m/min
Stangenkapazität, min./max. 13 mm / 16 mm
Max. Werkstücklänge : bearbeitung Büchse : 180 mm
Bearbeitung Zange : 30 mm
Gegenspindel geschwindigkeit 12’000 min-1
Hauptspindelantriebleistung : 2,2 kW (ständig)
3,7 kW (intermittierend)
Gegenspindelantriebleistung : 1,5 kW (ständig)
2,2 kW (intermittierend)
Spannzangen, Typ F20 (no. 76-201)
Führungsbüchse Fest
Rotierend
Zange für Büchse, Typ Meister 605
Anzahl Werkzeuge, Seitige Wkzsätze Fest : 2 x 5
Rotierend : 3 + 3
Anzahl Werkzeuge, Frontwerkzeugsätze Fest : 4
Rotierend : 3
Anzahl Werkzeuge, Rückwerkzeugsätze Fest : 3 + 3
Rotierend : 3+3
Werkzeugschnitt 12×12 mm
Spannzangen : rotierend standard – ESX 20
Stangenlader ja
Werkstückfänger ja
irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
| Type | DECO 2000 – 13 |
|---|
Année de fabrication : 2000
No. de fabrication : 1823
Origine de fabrication : Suisse
Poids net : env. 2550 kg
Position douanière : 8458.11 20
Dimensions : 2000x1260x1950 mm
CARACTERISTIQUES TECHNIQUES
Machine 10 axes – standard
10 axes, 6 broches : : Axes et designation broche
– 1 poupée mobile : Z1, S1
– 2 peignes indépendants sur vertical : X1Y1 ,S6 – X2Y2 ,S2
– 1 combiné à 4 broches tournantes : X3Z3 ,S3
– 1 contre-broche indépendante : Y4Z4, S4
– 1 axe indépendant contre-opération tournant : X4 ,S5
Position avance-barres : à droite de l’opérateur
Hauteur axe machine : 1100 mm
Déplacement broche principale : max. 255 mm
Capacité barre : 1 à 16 mm
Vitesse broche : 12’000 min-1
Avance de la broche : max. 20 m/min
Capacité barre, min./max. : 13 mm / 16 mm
Longueur piece max. : usinage canon : 180 mm
: usinage pince : 30 mm
Vitesse contre-broche : 12’000 min-1
Puissance entraînement broche princ. : 2,2 kW (continu)
: 3,7 kW (intermittent)
Puissance entraînement contre-broche : 1,5 kW (continu)
: 2,2 kW (intermittent)
Pince de serrage, type : F20 (no. 76-201)
Canon de guidage : fixe
: Tournant
Pince pour canon, type : Meister 605
Nombre d’outils, combinés latéraux : fixes : 2 x 5
: Tournants : 3 + 3
Nombre d’outils, combinés frontaux : fixes : 4
: Tournants : 3
Nombre d’outils, combinés arrière : fixes : 3 + 3
: Tournants : 3+3
Section outil : 12×12 mm
Pince porte-outils : tournants standard – ESX 20
Ravitailleur de barre : oui
Recueilleur de pieces : oui
sauf erreur ou omission les indications techniques vous sont données sans engagement
