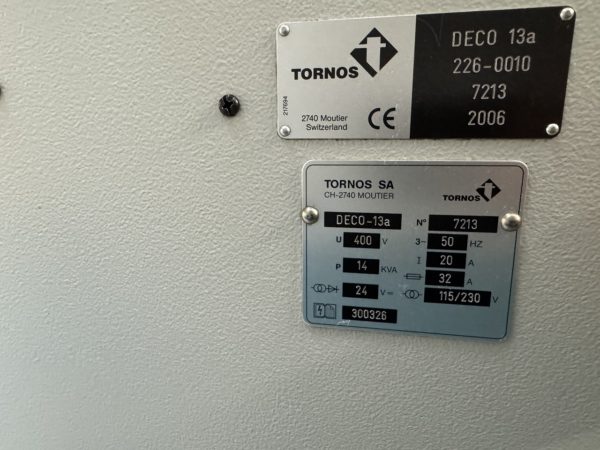

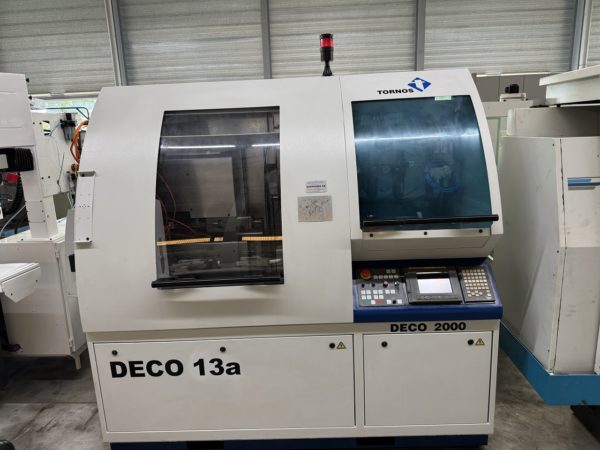

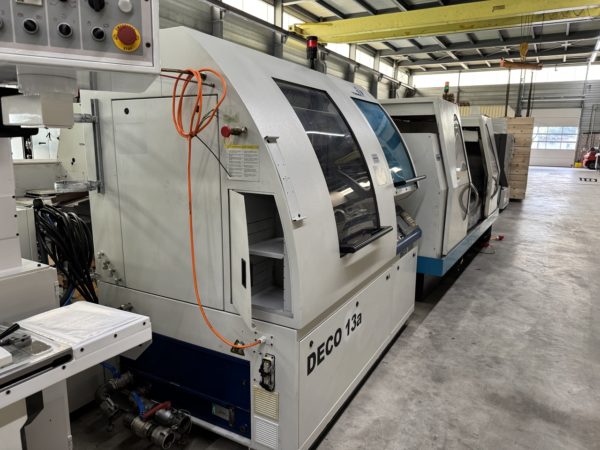

TOUR AUTOMATIQUE CNC TORNOS DECO 13a

Machine complètement contrôlée et partiellement révisée. Prête pour la production

Origine de fabrication Suisse
Poids net env. 2550 kg
Position douanière 8458.11 20
Dimensions 2000x1260x1950 mm

CARACTERISTIQUES TECHNIQUES

Machine 10 axes – standard

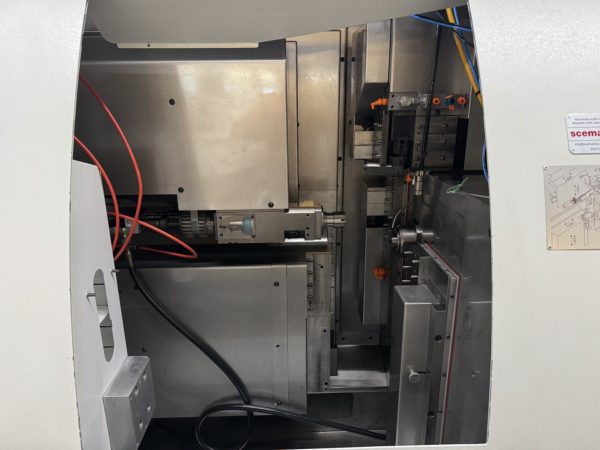

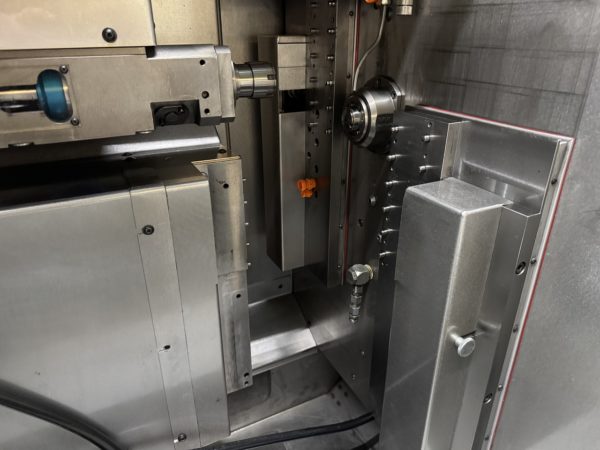

10 axes, 6 broches : Axes et designation broche
– 1 poupée mobile Z1, S1
– 2 peignes indépendants sur vertical X1Y1 ,S6 – X2Y2 ,S2
– 1 combiné à 4 broches tournantes X3Z3 ,S3
– 1 contre-broche indépendante Y4Z4, S4
– 1 axe indépendant contre-opération tournant X4 ,S5

Position avance-barres à droite de l’opérateur
Hauteur axe machine 1100 mm
Déplacement broche principale max. 255 mm
Capacité barre 1 à 16 mm
Vitesse broche 12’000 min-1
Avance de la broche max. 20 m/min

Capacité barre, min./max. 13 mm / 16 mm

Longueur piece max. : usinage canon : 180 mm
usinage pince : 30 mm

Vitesse contre-broche 12’000 min-1

Puissance entraînement broche princ. 2,2 kW (continu)
3,7 kW (intermittent)

Puissance entraînement contre-broche 1,5 kW (continu)
2,2 kW (intermittent)

Pince de serrage, type F20 (no. 76-201)

Canon de guidage fixe
Tournant

Pince pour canon, type Meister 605

Nombre d’outils, combinés latéraux fixes : 2 x 5
Tournants : 3 + 3

Nombre d’outils, combinés frontaux fixes : 4
Tournants : 3

Nombre d’outils, combinés arrière fixes : 3 + 3
Tournants : 3+3

Section outil 12×12 mm

Pince porte-outils tournants standard – ESX 20

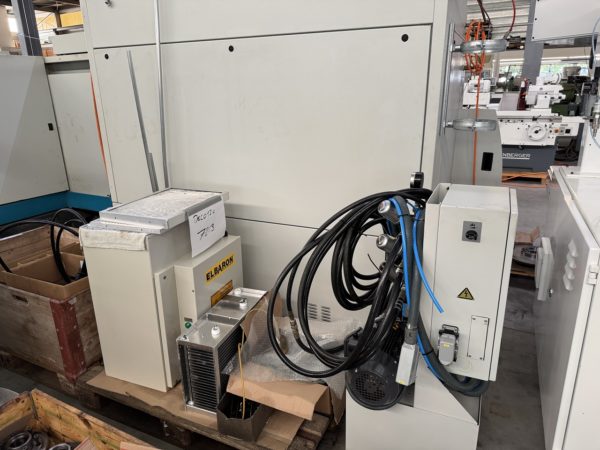

Ravitailleur de barre oui

Recueilleur de pieces oui

sauf erreur ou omission les indications techniques vous sont données sans engagement
