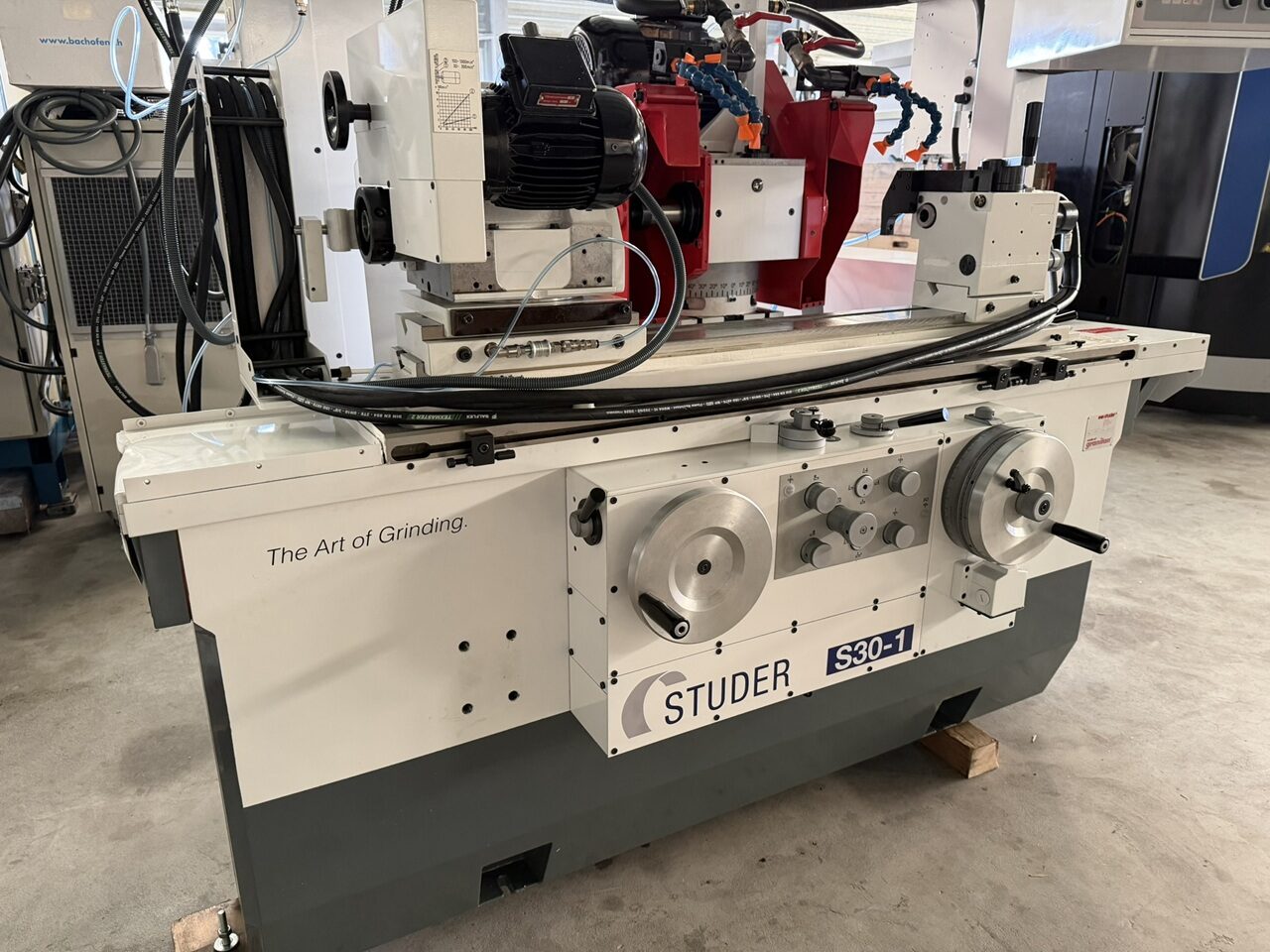

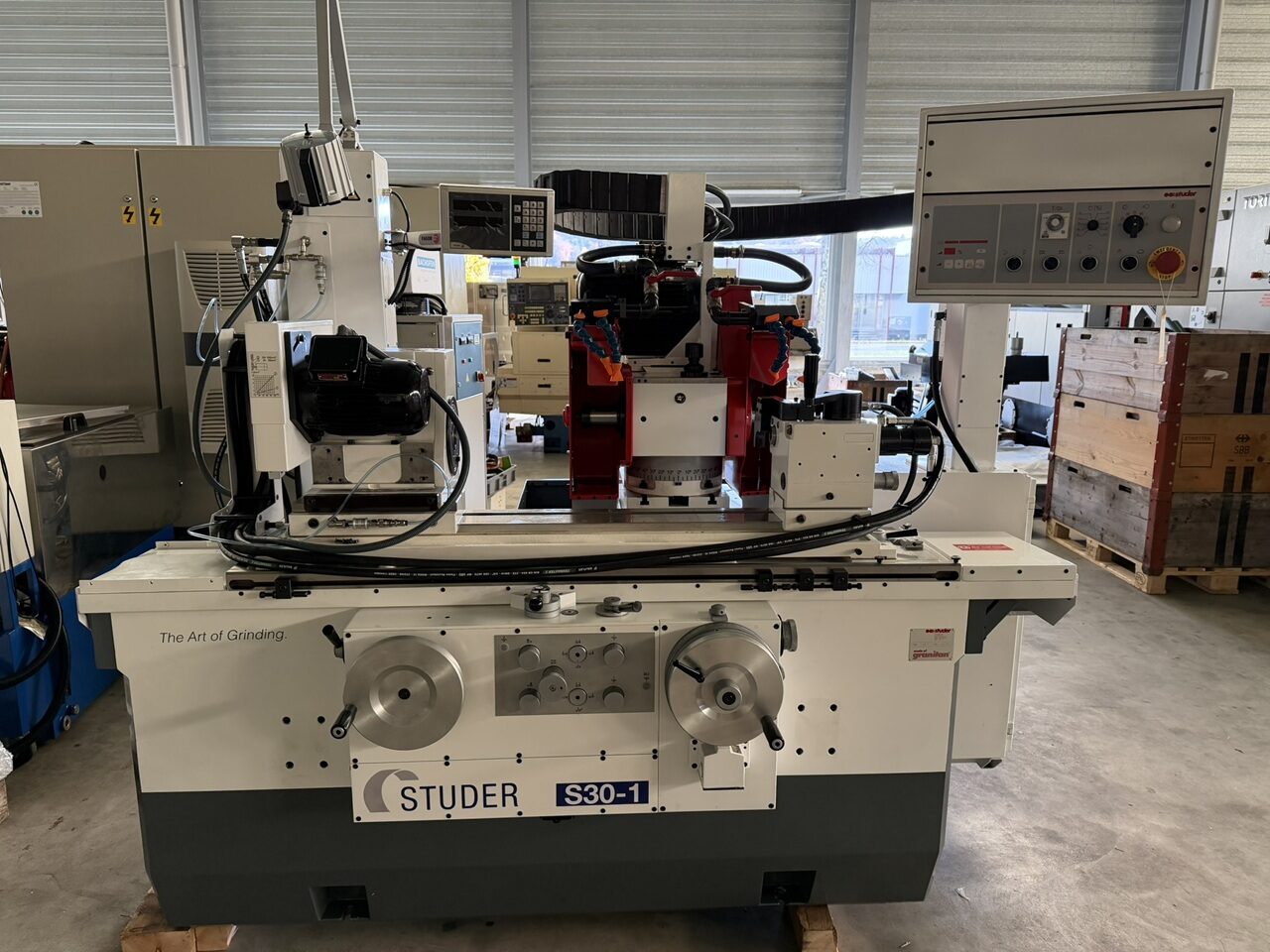

RUNDSCHLEIFMASCHINE STUDER S30-1

Fabrikationsursprung : Schweiz
Spannung : 380/50/3
Nettogewicht : 3100 kg
Aussenmasse : 230x155x170cm
Leistungsbedarf : 13 kva
Zollposition : 8460.2920

TECHNISCHE DATEN

HAUPTABMESSUNG
Spitzenweite : 400-650-1000-1600 mm
Hub : 450-700-1050-1650 mm

LAENGSSCHLITTEN
Max. Weg : SpW + 50 mm
Kleinster autom. Weg : 1,5 mm
Geschwindigkeit : 50-5500 mm/min
Umsteuerverzögerung : 0-6 s
Max. Schrägstellung des Tisches : 12°/10°/8,5°/6°
Luftabhebung von Tisch und Werkstückspindelstock

QUERSCHLITTEN
Max. Weg : 300 mm
Schnellverstellung : 60 mm
Einstechtiefe im Durchmesser : 3,4 mm
Vorschub 1 : 0,012-6 mm/min
Vorschub 2 : 0,012-1,2 mm/min
Vorschub hubweise : 0,001-0,05 mm

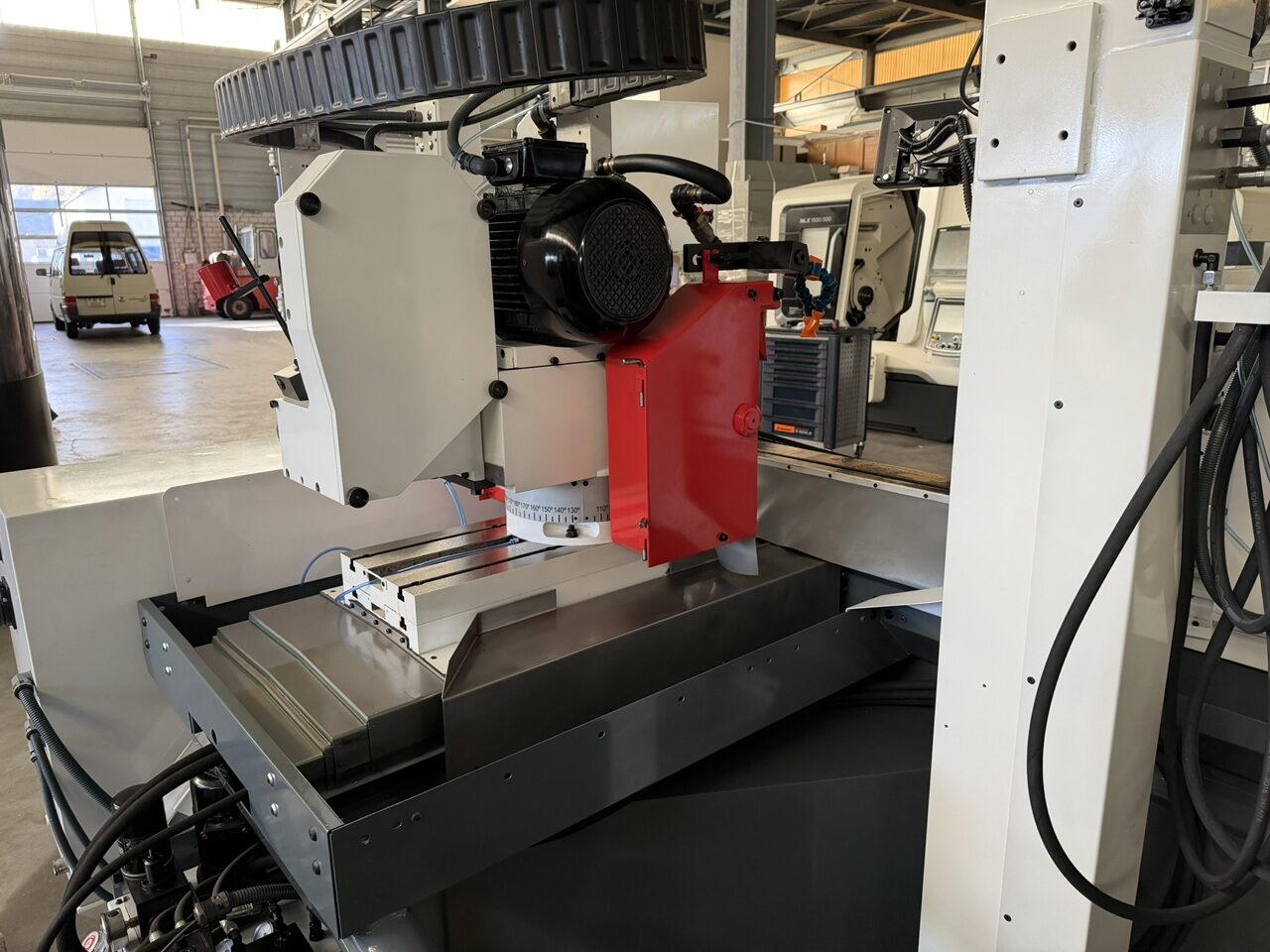

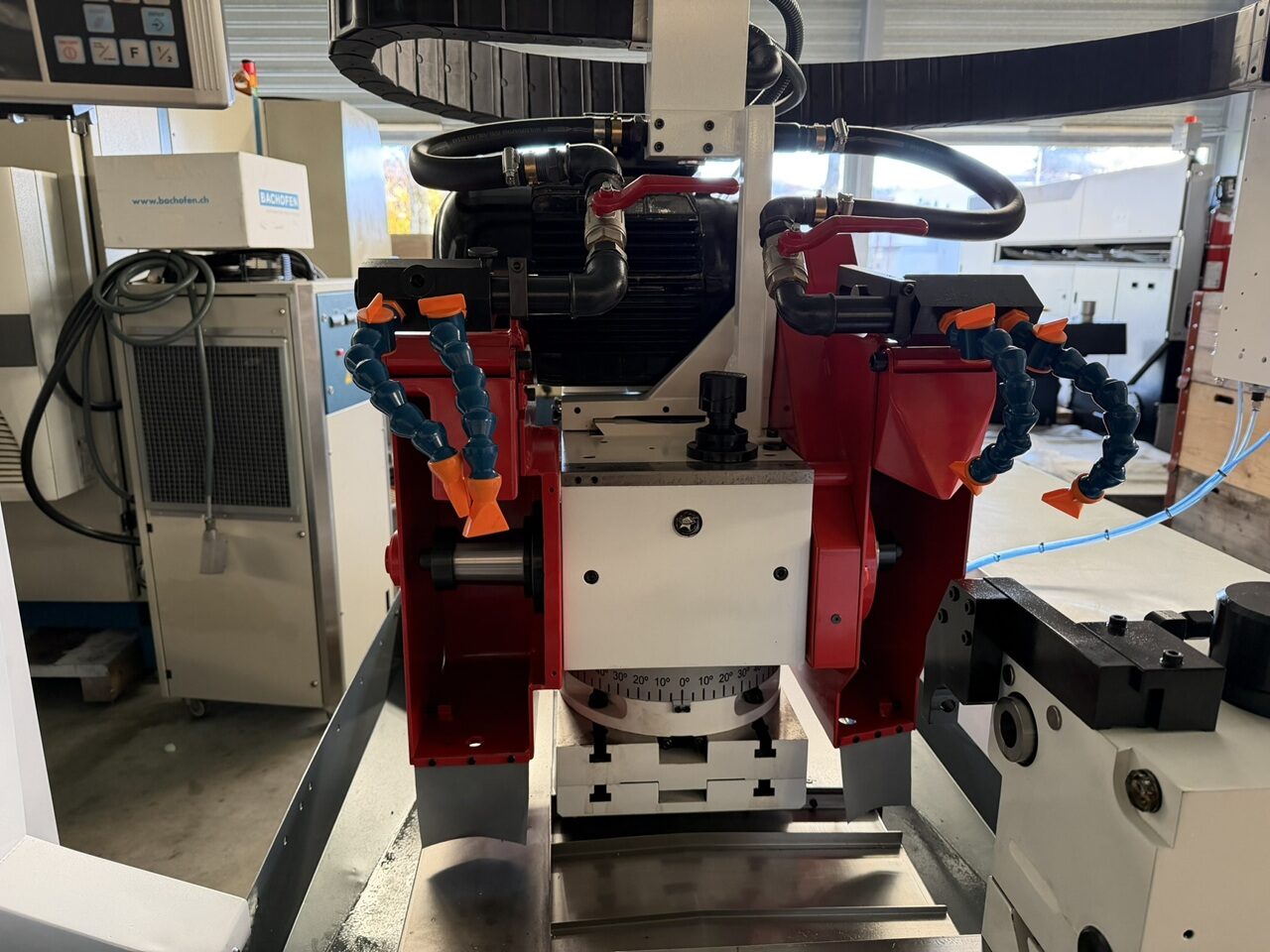

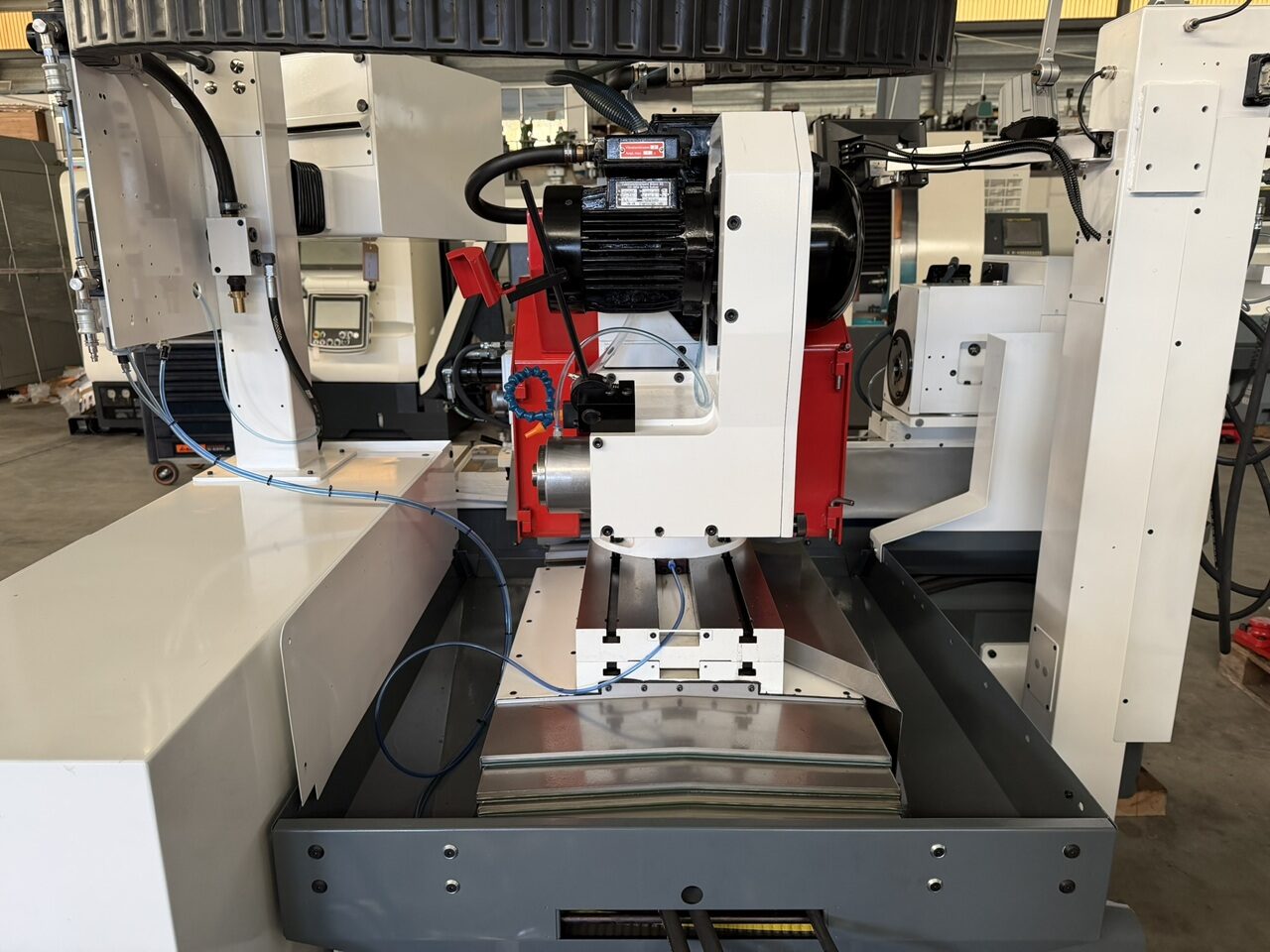

SCHLEIFSPINDELSTOCK
Aussenschleifscheibe links : 400x80x127 mm
Antriebsleistung : 5,5 kW
Umfangsgeschwindigkeit : 35 m/s
Drehzahl : 1670/2110 min-1
Innenschleifvorrichtung für Riemenspindeln inkl. Antrieb : 1,5 kW

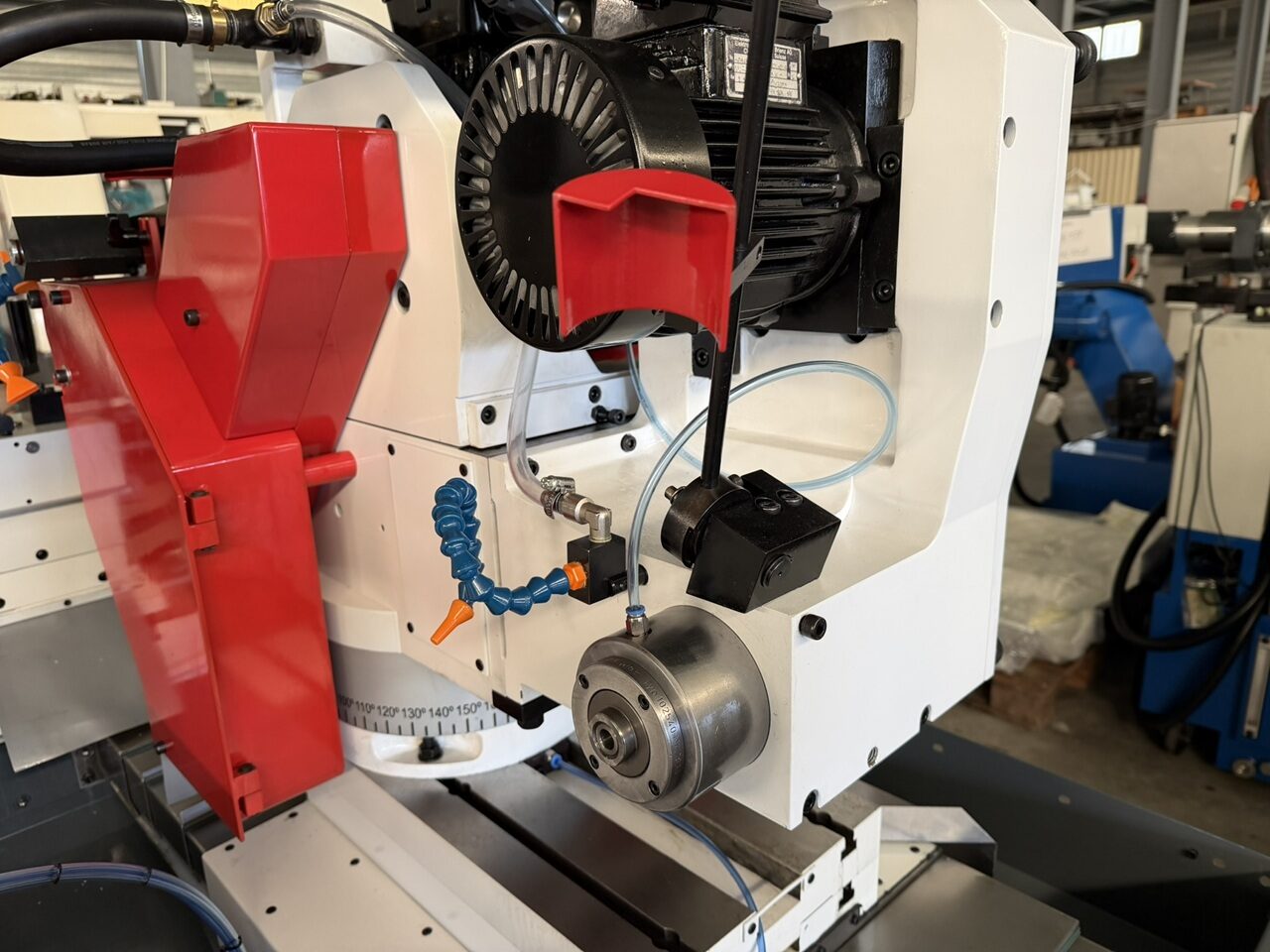

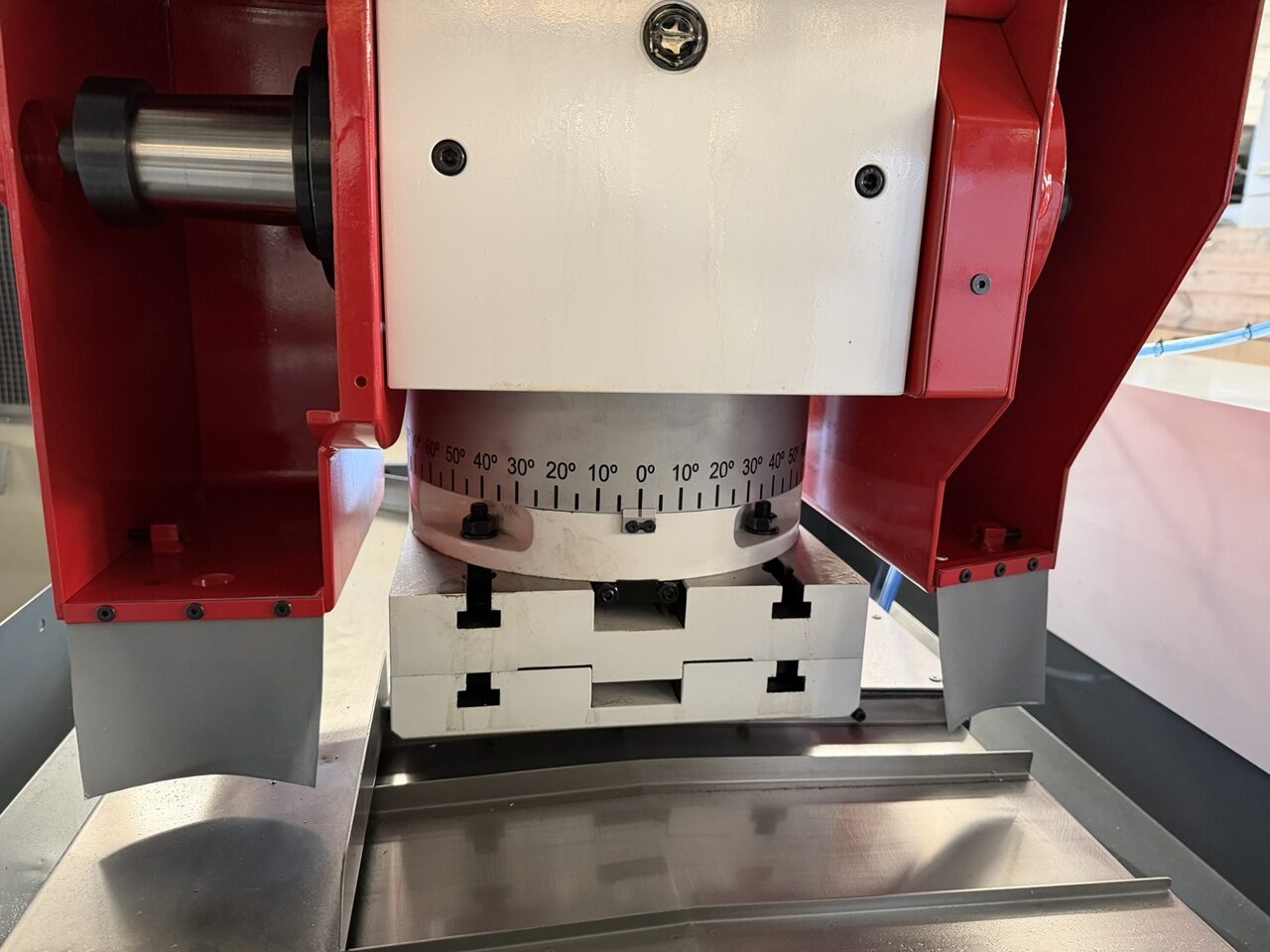

WERKSTUECKSPINDELSTOCK
Schwenkbereich : 0-90°
Drehzahl stufenlos : 30-1000 min-1
Aufnahmekonus : Morse 5
Spannzangen : W-25
Antriebsleistung : 0,55 kW
Max. Werkstückgewicht zwischen Spitzen : 130 kg
Belastung beim Fliegendschleifen : 100 Nm

REITSTOCK
Aufnahmekonus : Morse 3
Pinolenweg : 35 mm
Feinverstellung für Zylindrizitätskorrektur : +- 40 um

GARANTIERTE ARBEITSGENAUIGKEIT
Geradheit der Mantellinie auf 630 mm : 0,003 mm
Rundheitsgenauigkeit beim Fliegendschleifen ………………. 0,0003 mm

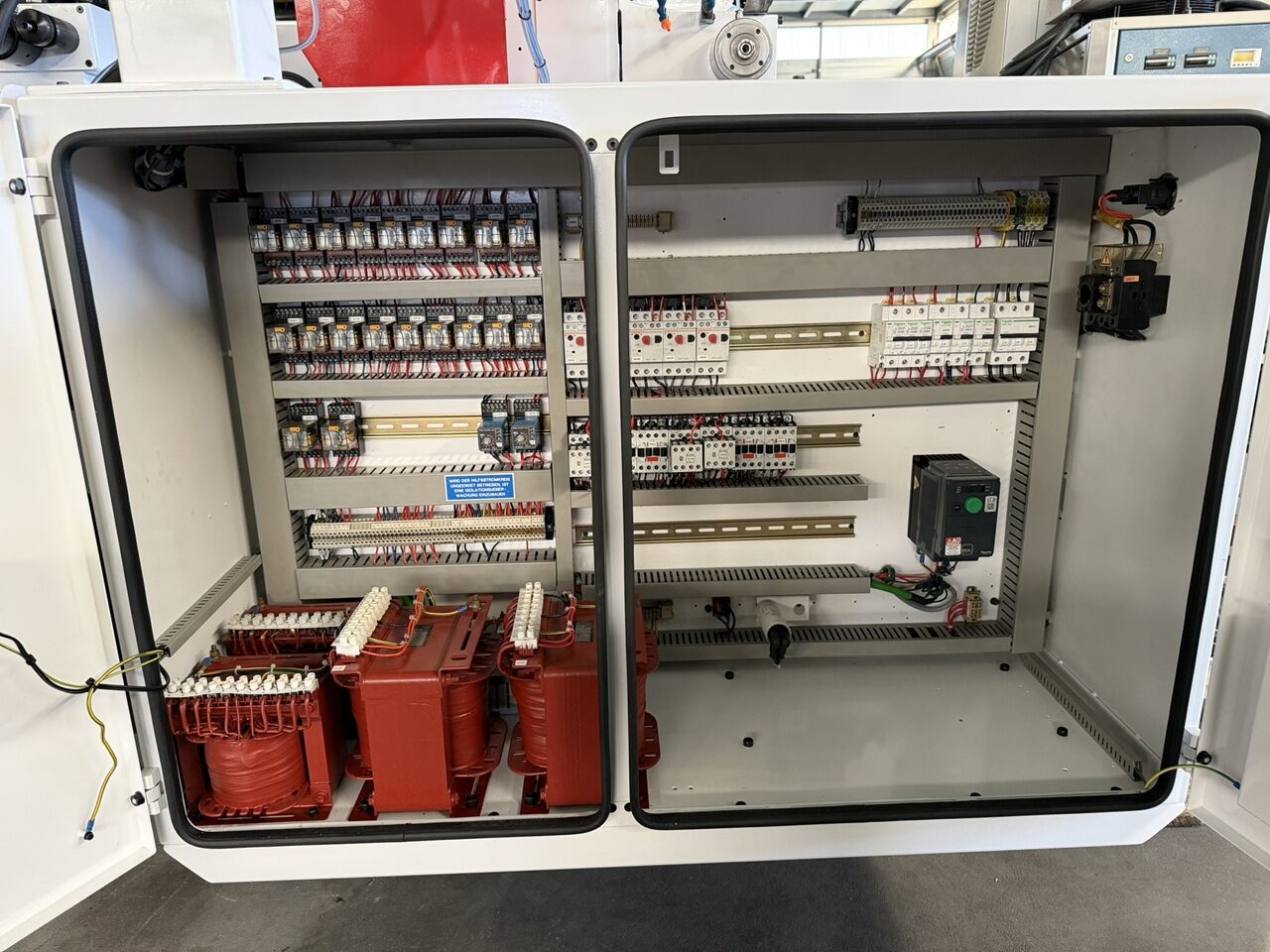

ANSCHLUSSWERTE
Gesammtanschlusswert max. : 13 kVA
Max. zulässige Spannungsschwankung : -15% +10%
Max. zulässige Frequenzschwankungen : +- 3%
Luftbedarf : 5 bar

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben

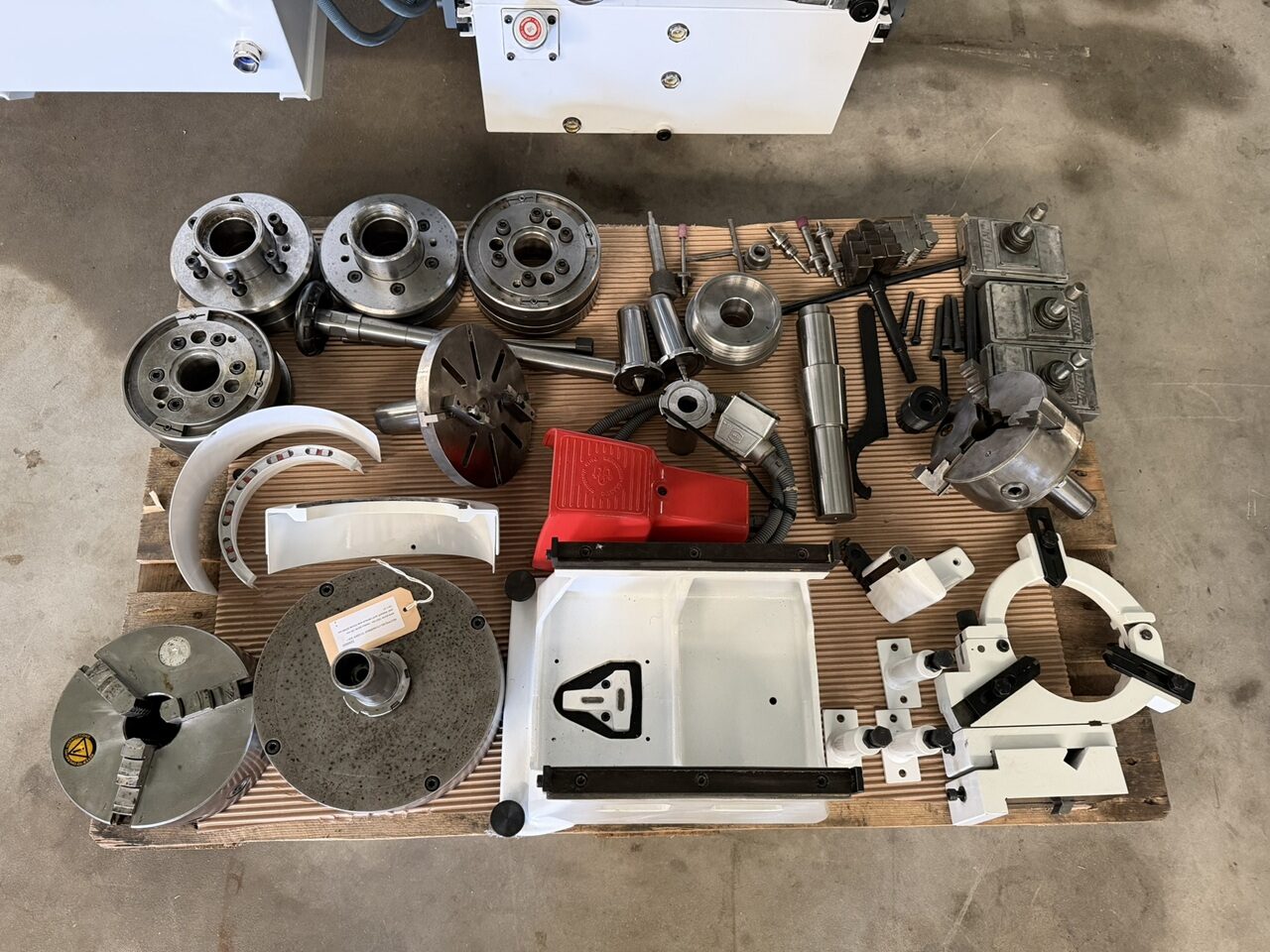

Inventar 2230024 bestehend aus :

1 Werkstückspindelstock MK5
1 Schleifscheibenhalter-Puppe
1 Reitstock MK 3
1 digitale 2-Achsen-Ablese SONY
1 umkehrbare, verstellbare Abrichtvorrichtung 2415.629
1 Spannschlüssel für Zange W25 1809.715
1 Reduzierhülse MK5/W25 1809.703
1 Reduzierhülse MK5/MK3
1 Reduzierhülse MK5/MK2

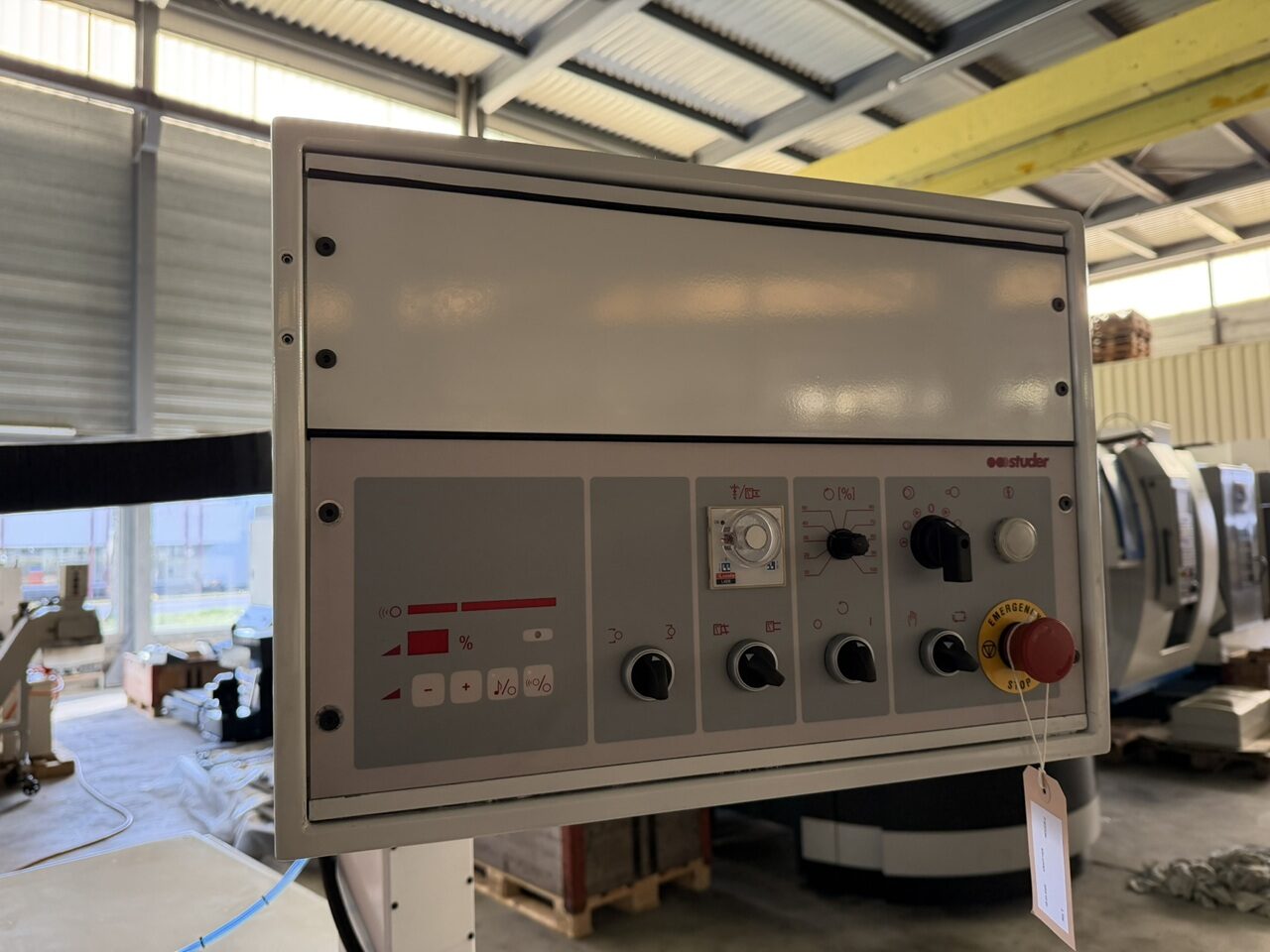

1 Steuervorrichtung SENSITRON
1 Papierfiltervorrichtung mit Behälter
1 Beleuchtung
1 Innenschleifapparat mit Spindel 102540B 40’000 min-1
3 Schleifscheibenflansche Ø 400mm mit einseitigen Auswuchtgewichten Bohrung 127
1 Abzieher
1 Auswuchtgewichte
5 Nivellierelemente
