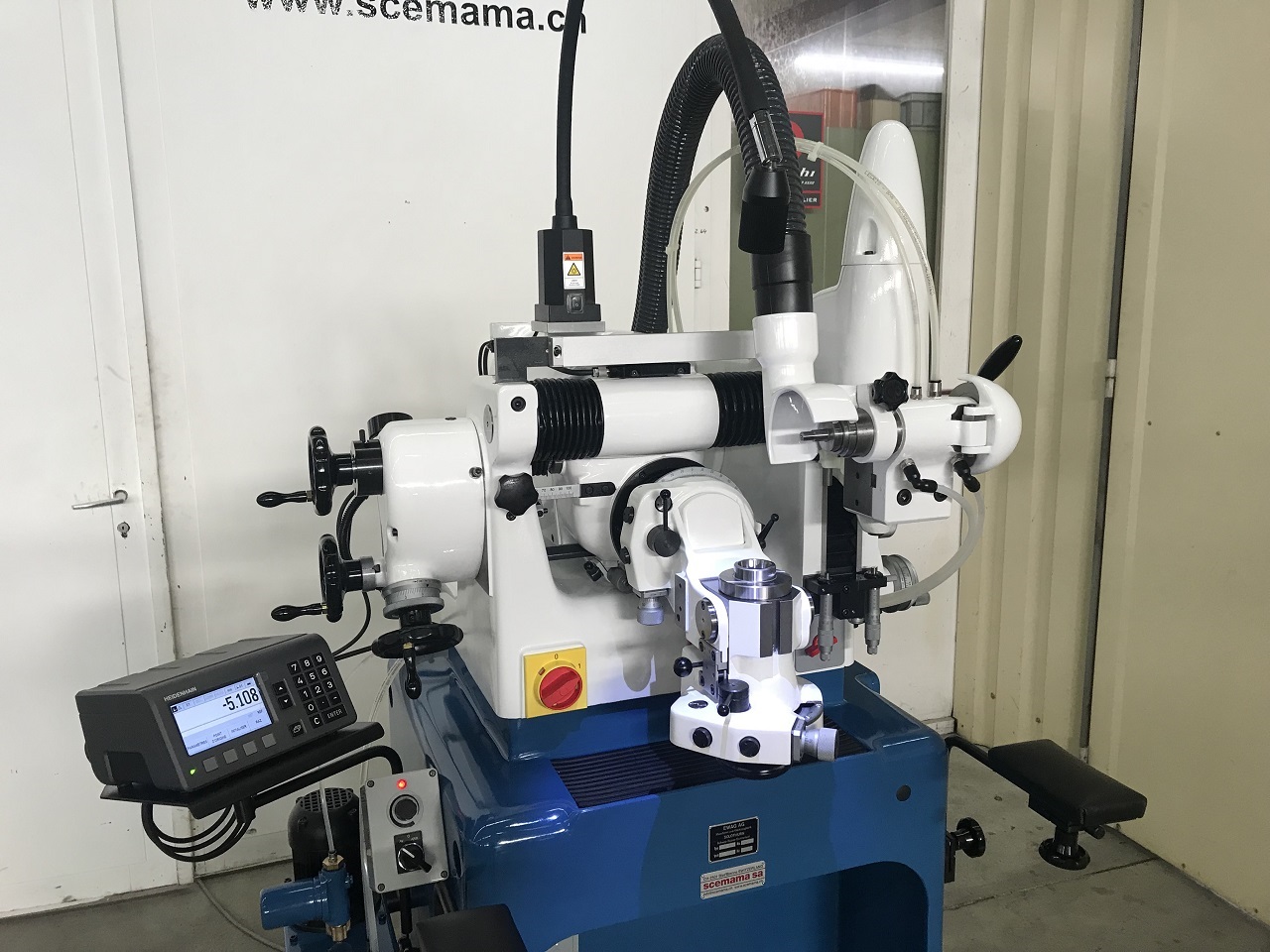

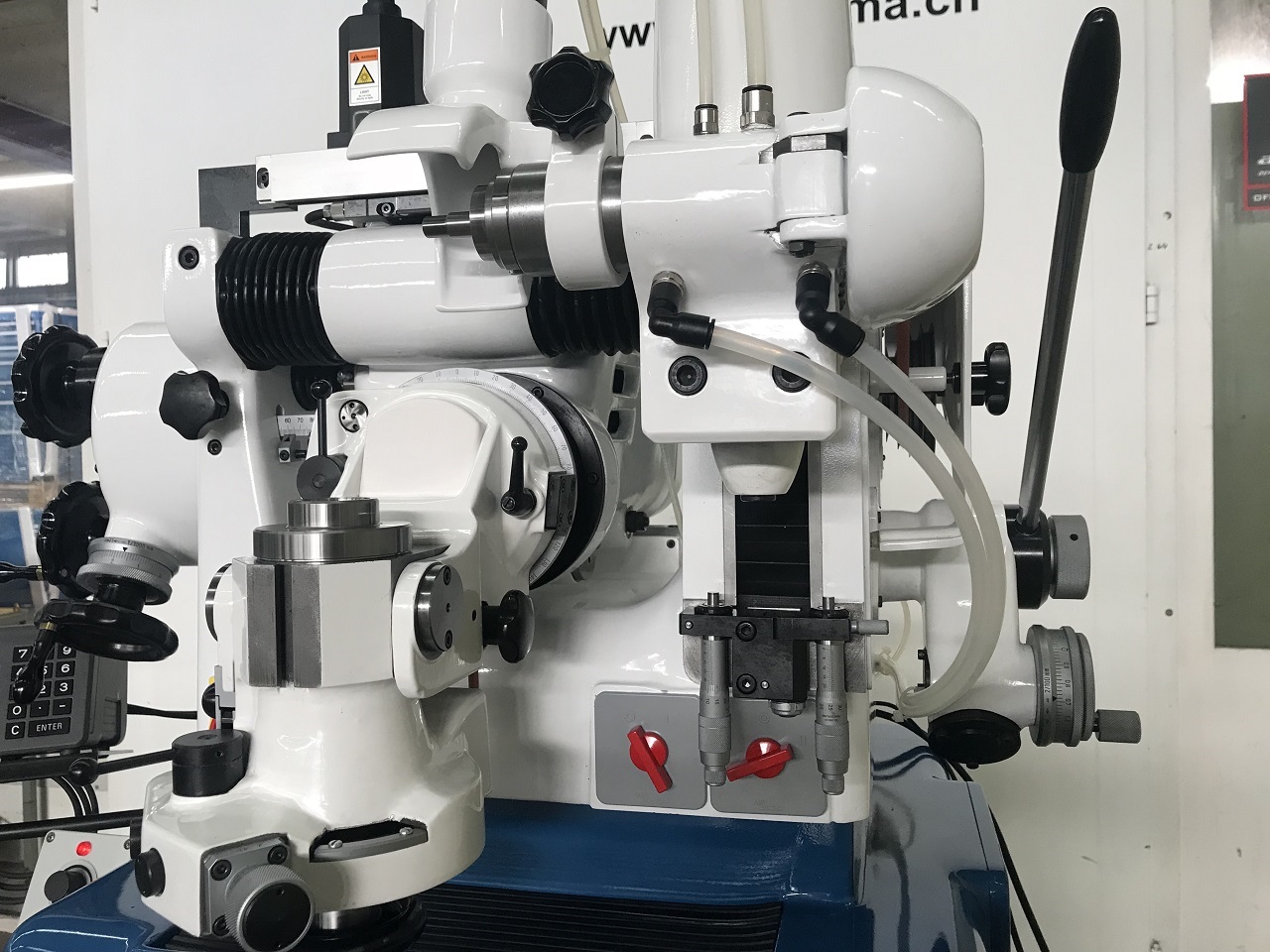

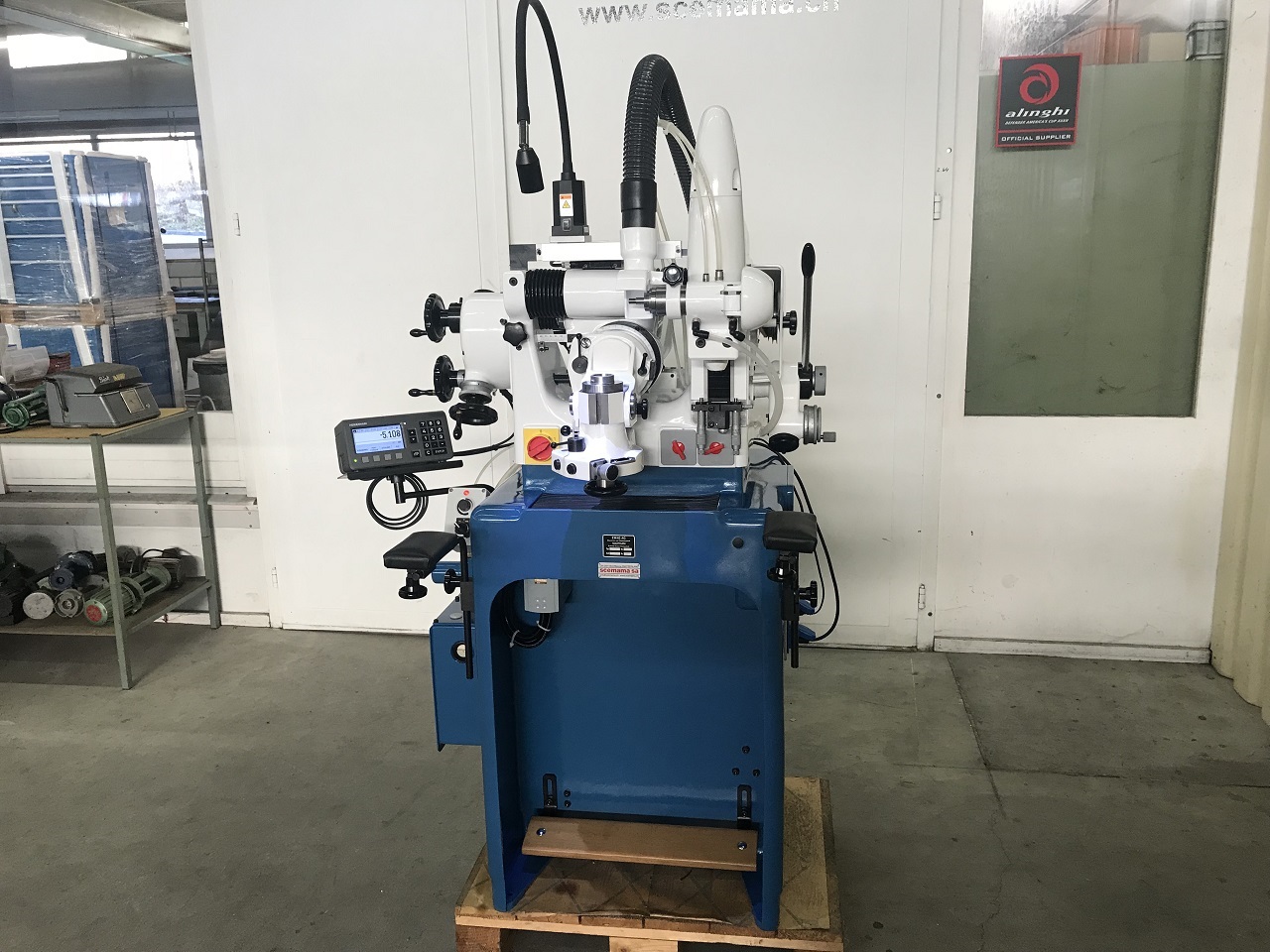

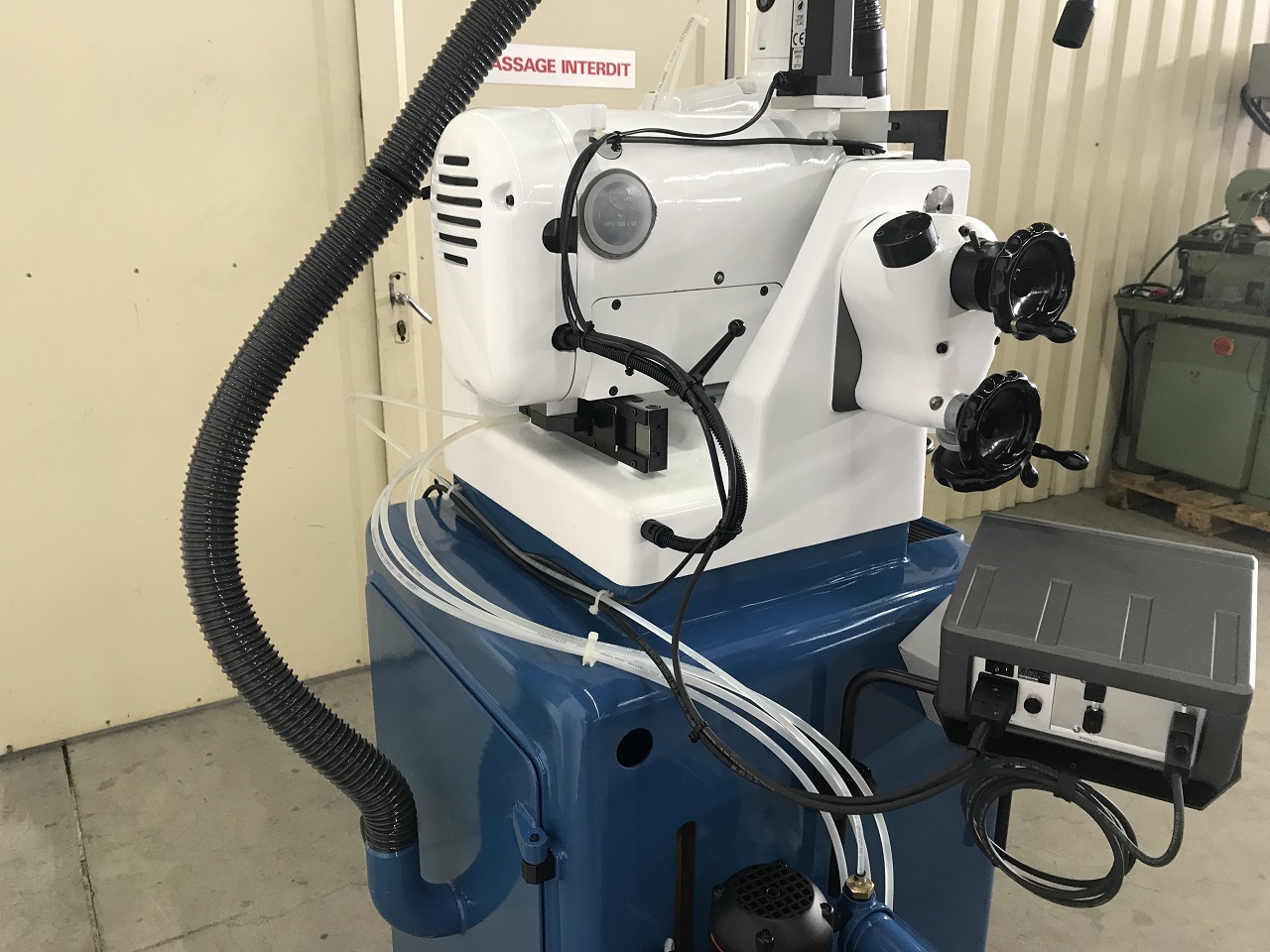

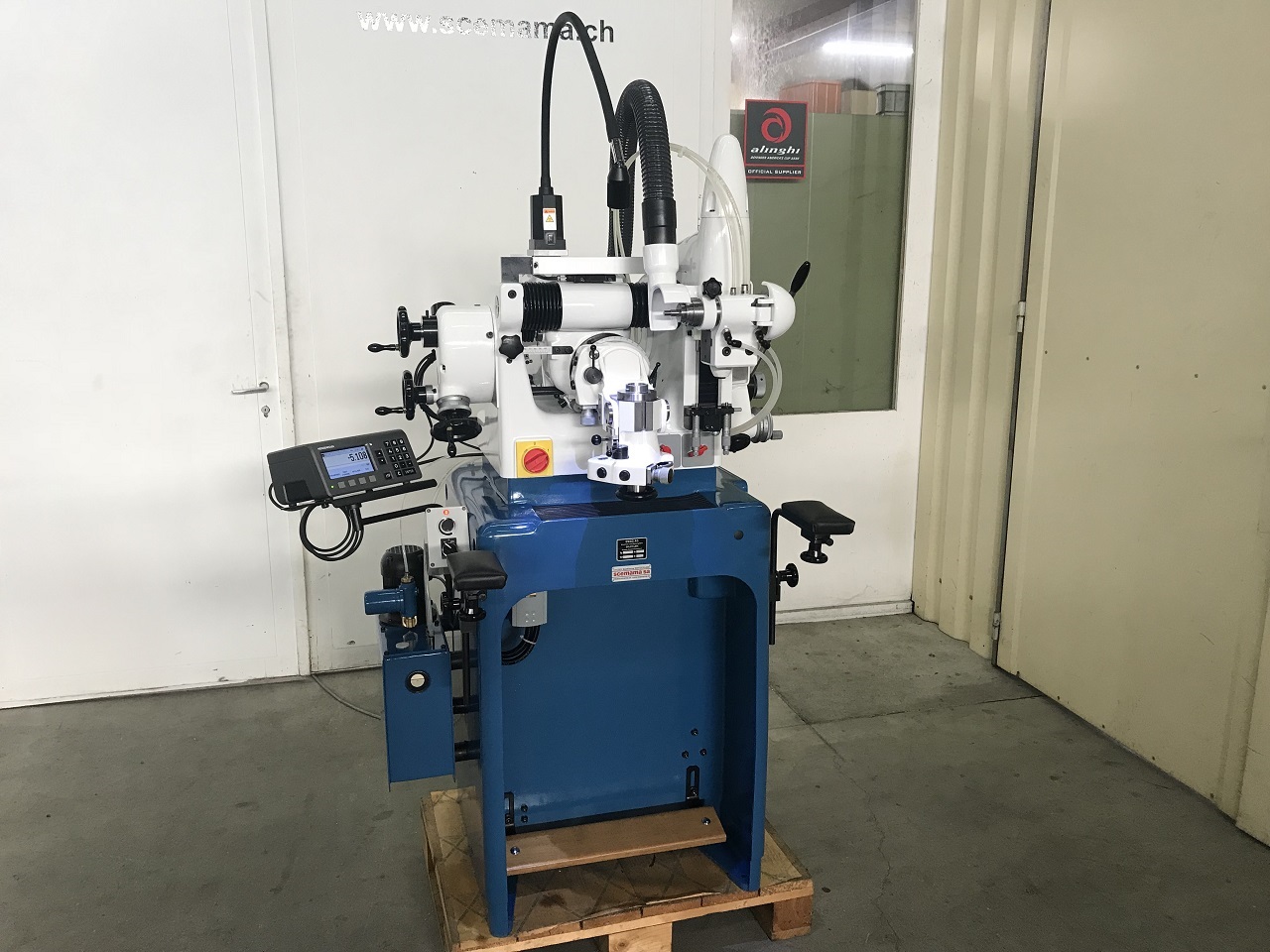

RECTIFIEUSE UNIVERSELLE EWAG TYPE WS-11

SKU: 3180001
3180001

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch
INFORMATIONS

Année de fabrication :
Origine de fabrication : Suisse
Voltage : 400 / 380 / 50 / 3
Poids net : env. 350 kg
Dimensions : 82x85x156 cm
Puissance installée : max 2 kVA
Position douanière : 8460.2930
Teinte :


CARACTERISTIQUES TECHNIQUES

GROUPE DE LA BROCHE PORTE-MEULE
Régime de la broche dans les 2 sens de rot. : 2500/3500/5000/7100 t/min
Puissance du moteur de meule (2800 t/min) : 0,4 CV
Course verticale de coulisse (rectiligne) : 100 mm
Course de réglage des butées micrométriques : 25 mm
Exactitude de lecture des butées
Micrométriques : 0,01 mm

GROUPE DE LA BROCHE PORTE-PIECE
Régime de la broche porte-pièce dans les
2 sens, continus : 100-900 t/min
Puissance du moteur : 0,2 CV
Nombre de dents du plateau diviseur : 120
Lecture angulaire du vernier : 20′
Pinces de serrage : type W-20
Course horizontale : 100 mm
Avance rapide, par tour de volant : 2 mm
Avance micrométrique, par tour de volant : 0,1 mm
Avance micrométrique, par trait d’échelle : 0,001 mm

Portée de pivotement de la tête porte-broche
a) dans le sens principal : 165°
crans à cliquet fixe : tous les 3°
crans avec vis micrométrique : de 2′ en 2′
b) dans le plan de meulage : 15° env.
cran : à 0°
Portée de déplacement transversal : 80 mm
Course du micromètre : 25 mm
Précision de lecture : 0,01 mm

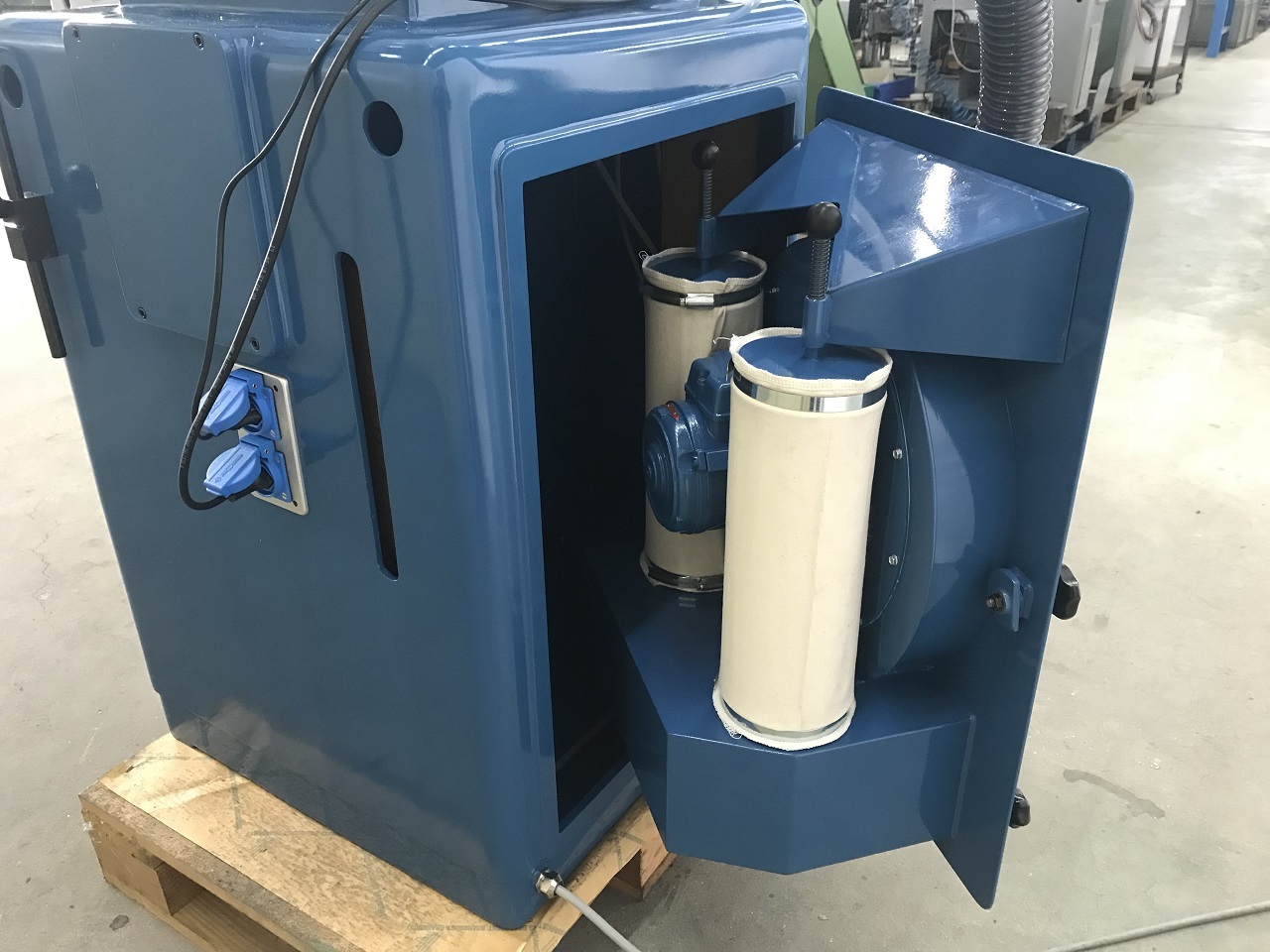

Puissance du moteur d’aspiration (2800 t/min) : 0,25 CV

sauf erreur ou omission les indications techniques vous sont données sans engagement

Photo non contractante

UGS : 3180001 Catégorie : Étiquette :
Etat

Occasion
