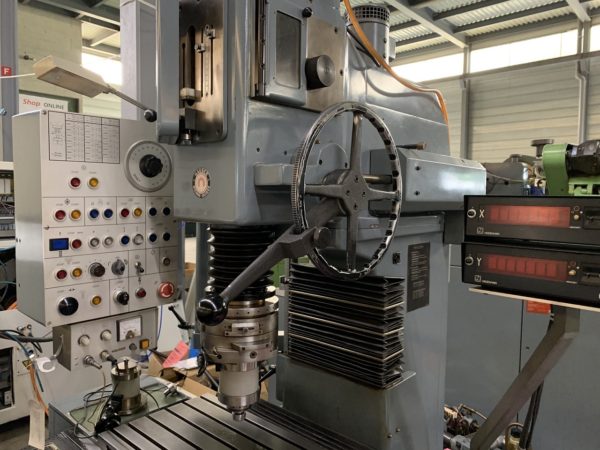

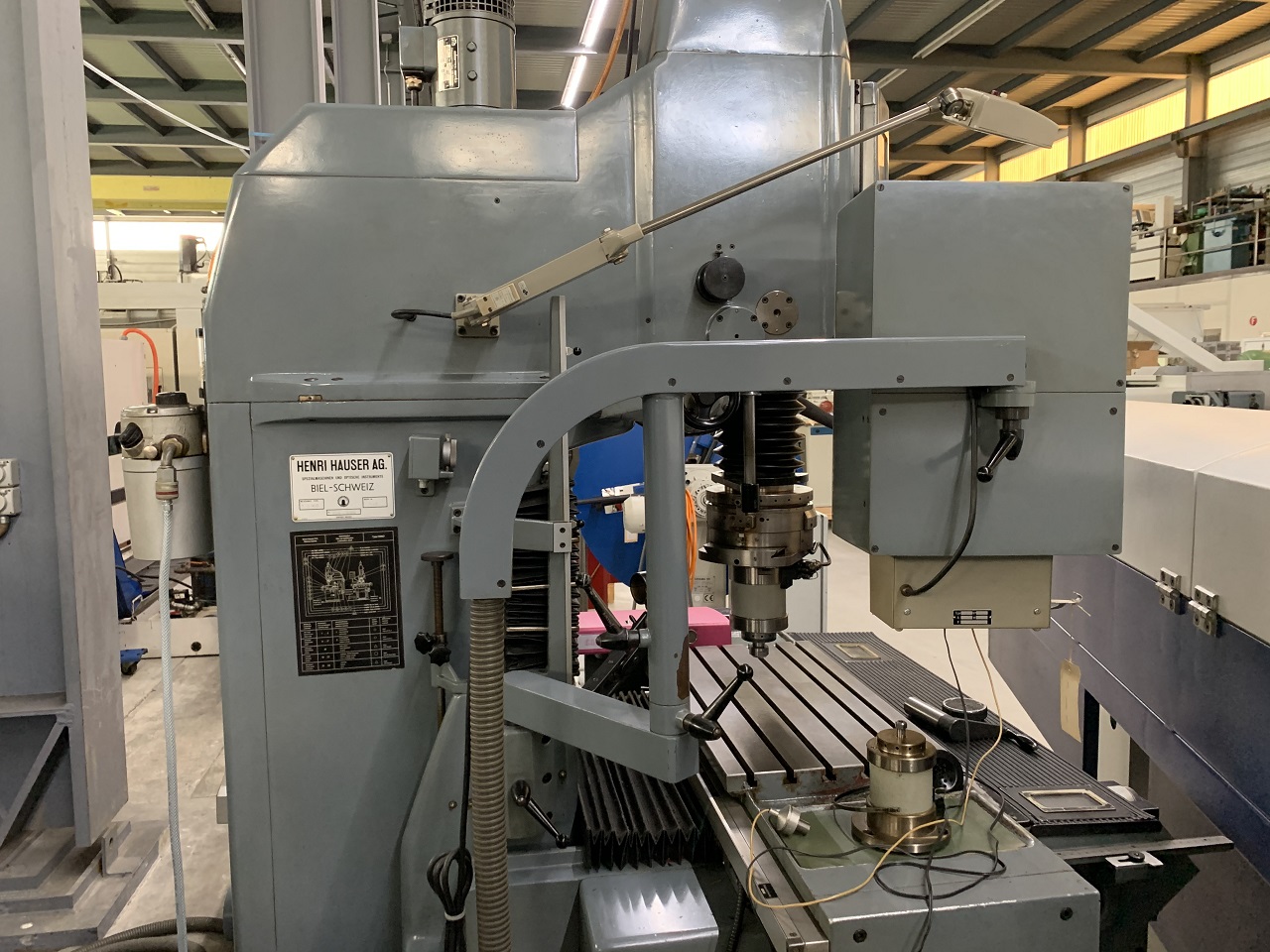

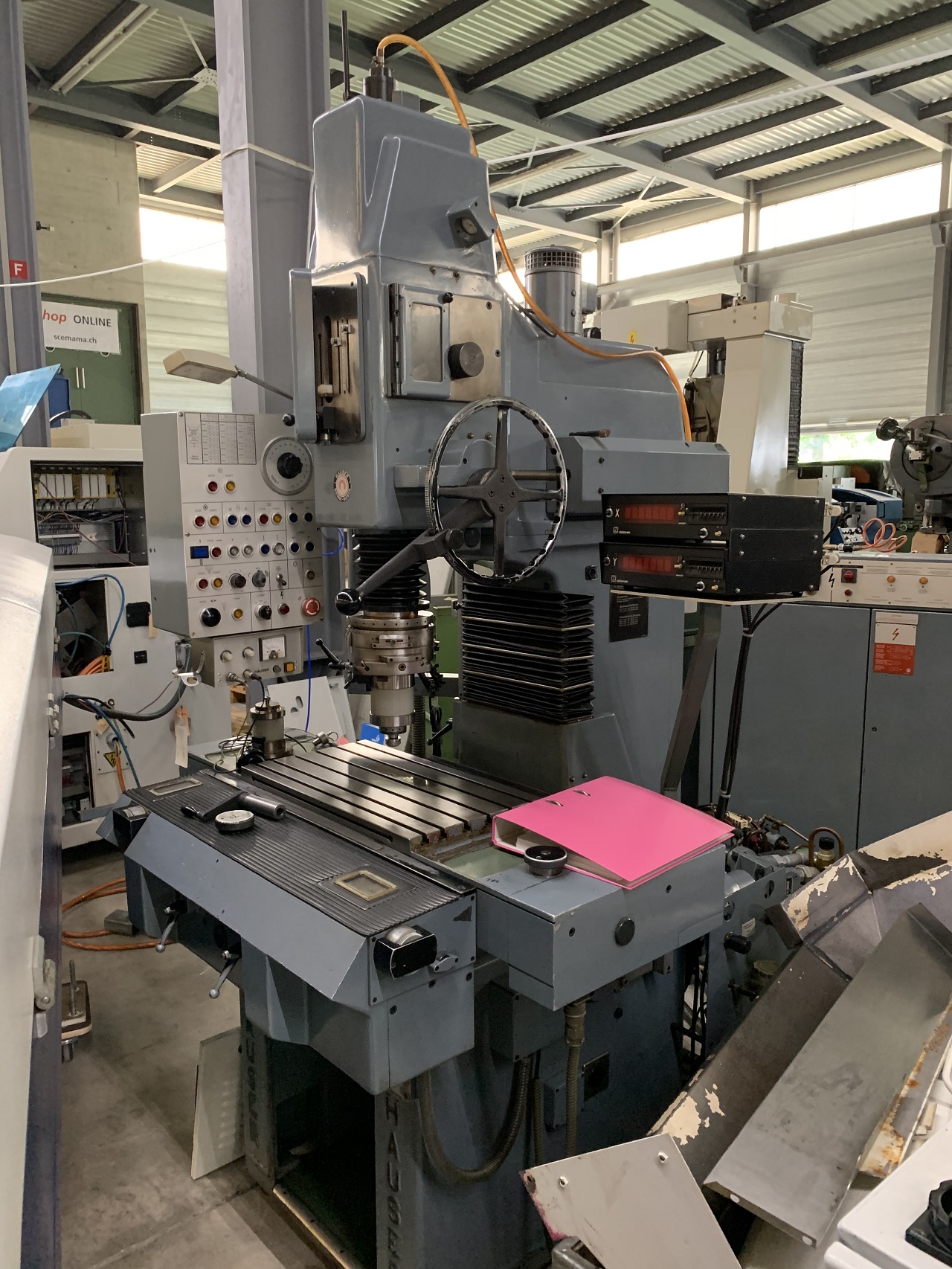

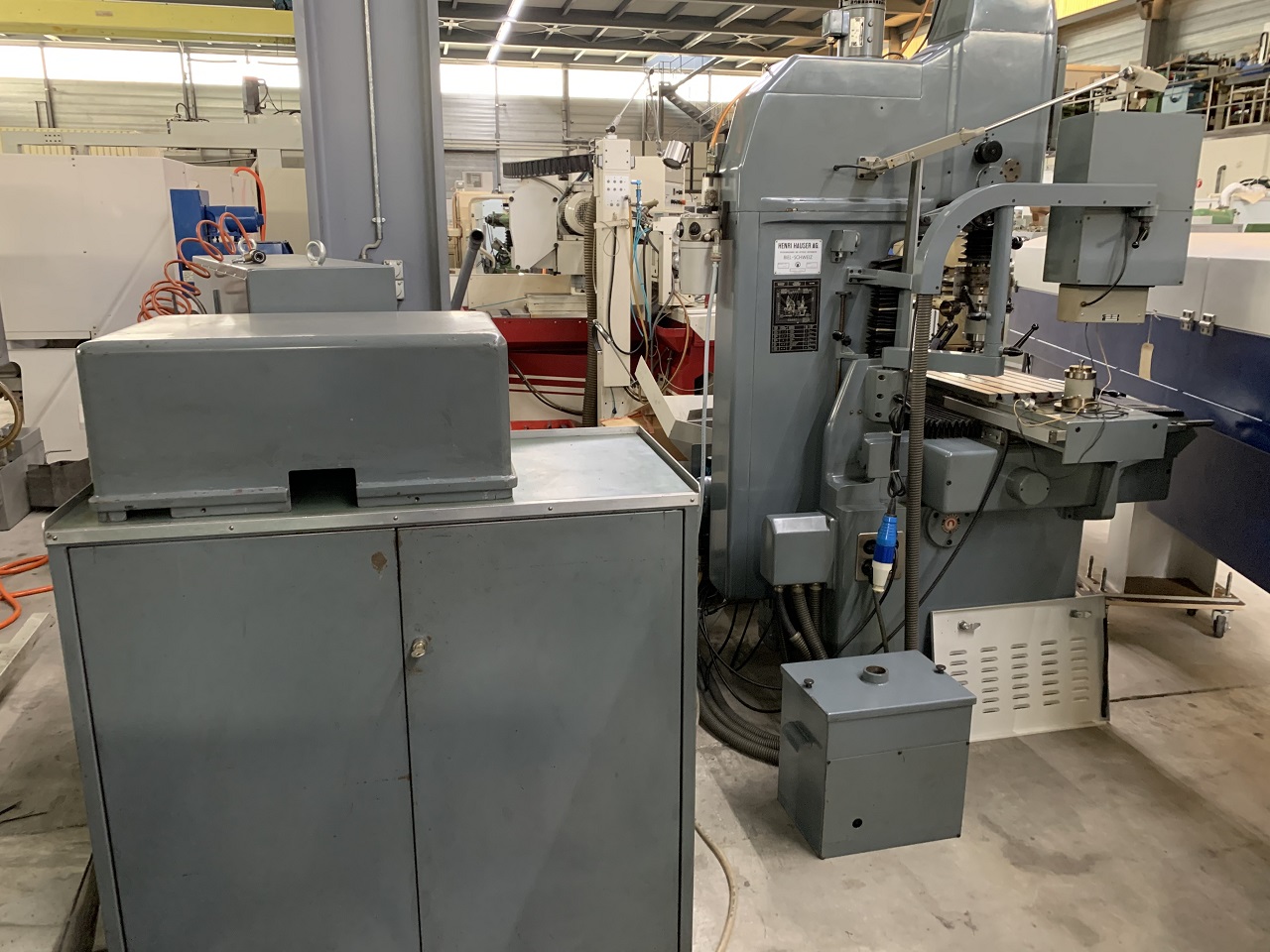

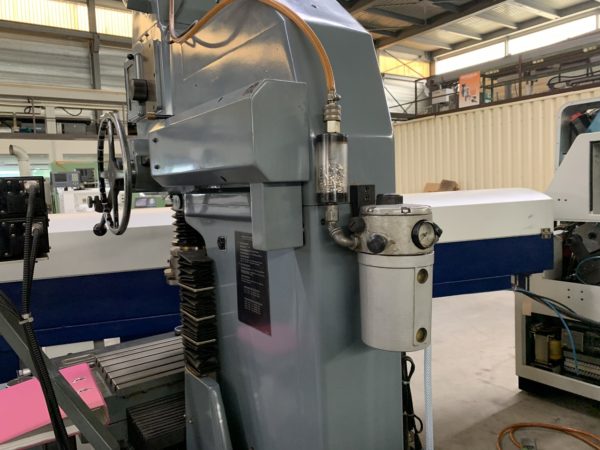

RECTIFIEUSE PAR COORDONNEES HAUSER TYPE 3-SMO

Origine de fabrication : Suisse
Voltage : 380 / 50 / 3
Poids net env. : 2405 kg
Dimensions : 210x150x250 cm
Puissance installée : 6,6 kW
Position douanière : 8460.2920

CARACTERISTIQUES TECHNIQUES

CAPACITE
Déplacements en x et y : 400×250 mm
Course du coulisseau vertical : 500 mm
Passage libre entre la broche et la table :
– sans moteur de meulage normal : 655 mm
– avec moteur de meulage normal : 490 mm
Passage libre entre le centre de la broche et le
coulisseau vertical : 310 mm
Diamètre de meulage :
– sans plaque intermédiaire : 220 mm
– avec plaque intermédiaire : 280 mm
Cône pouvant être rectifié, angle total (dans les deux
sens) : 12°

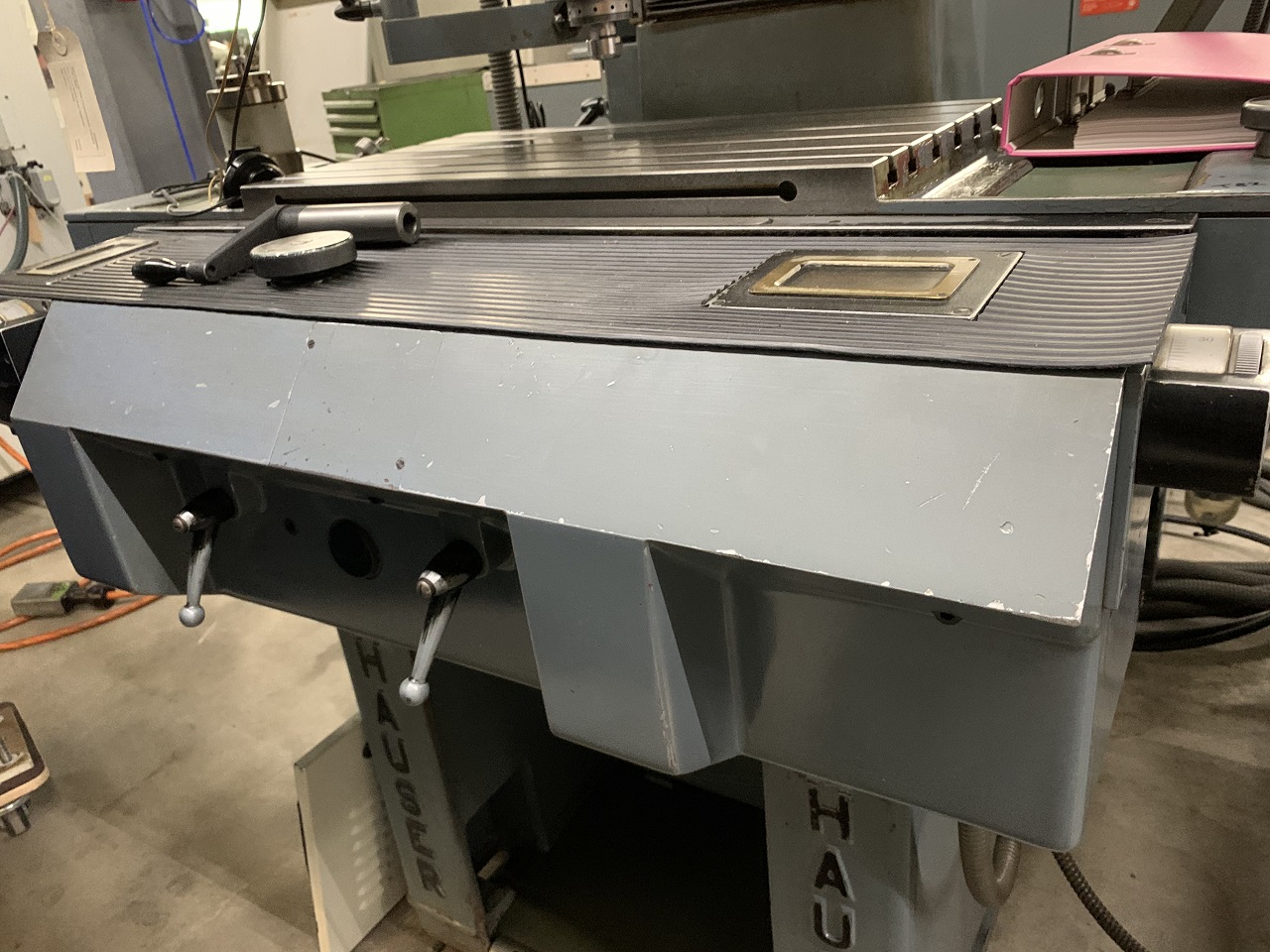

TABLE
Surface utile : 595×320 mm
Charge admissible : 200 kg
Déplacements (x et y) : Man. ou auto. par vis-à-billes
Avance progressive, vitesse jusqu’à 500 mm/min : axes x et y

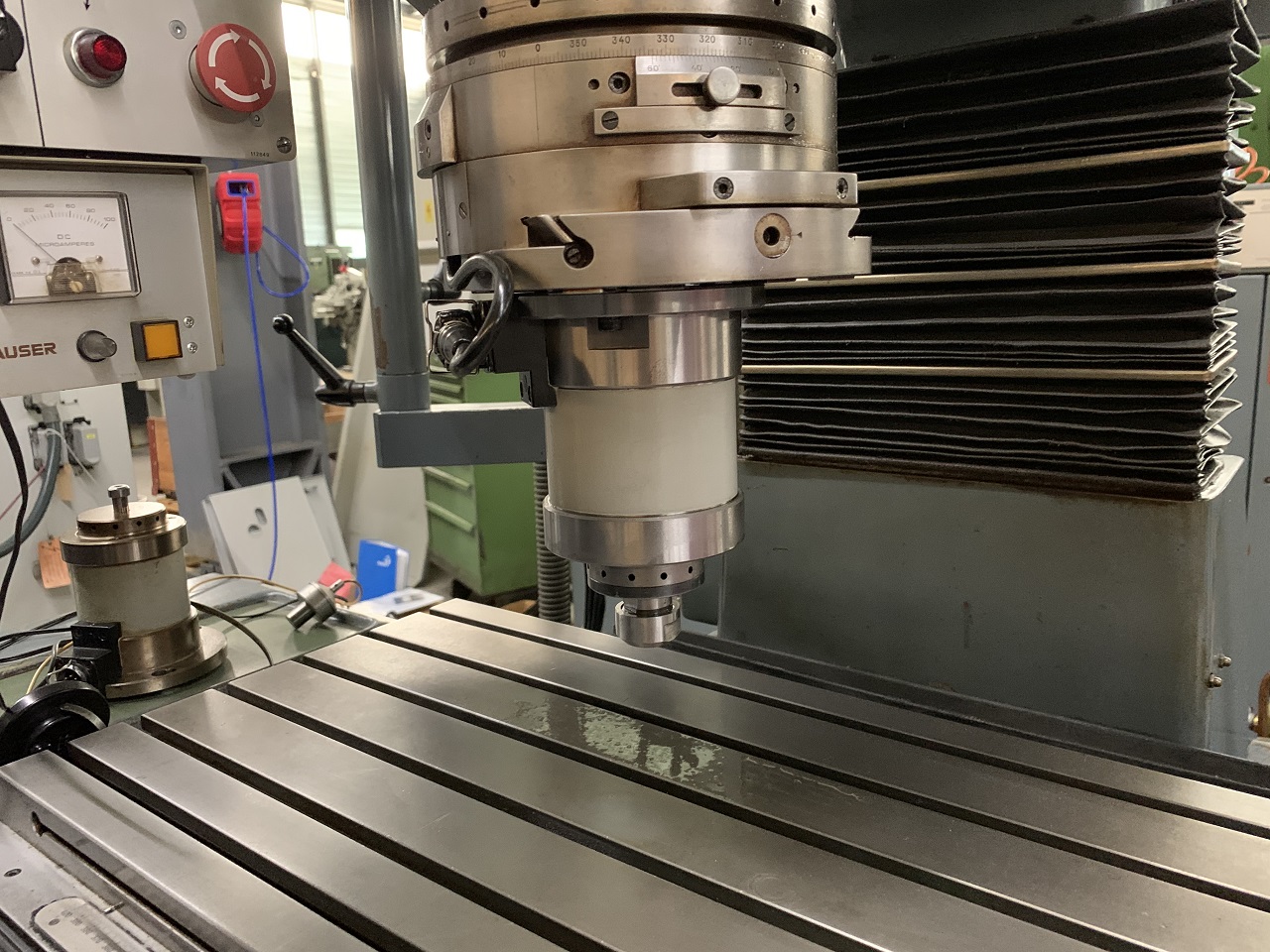

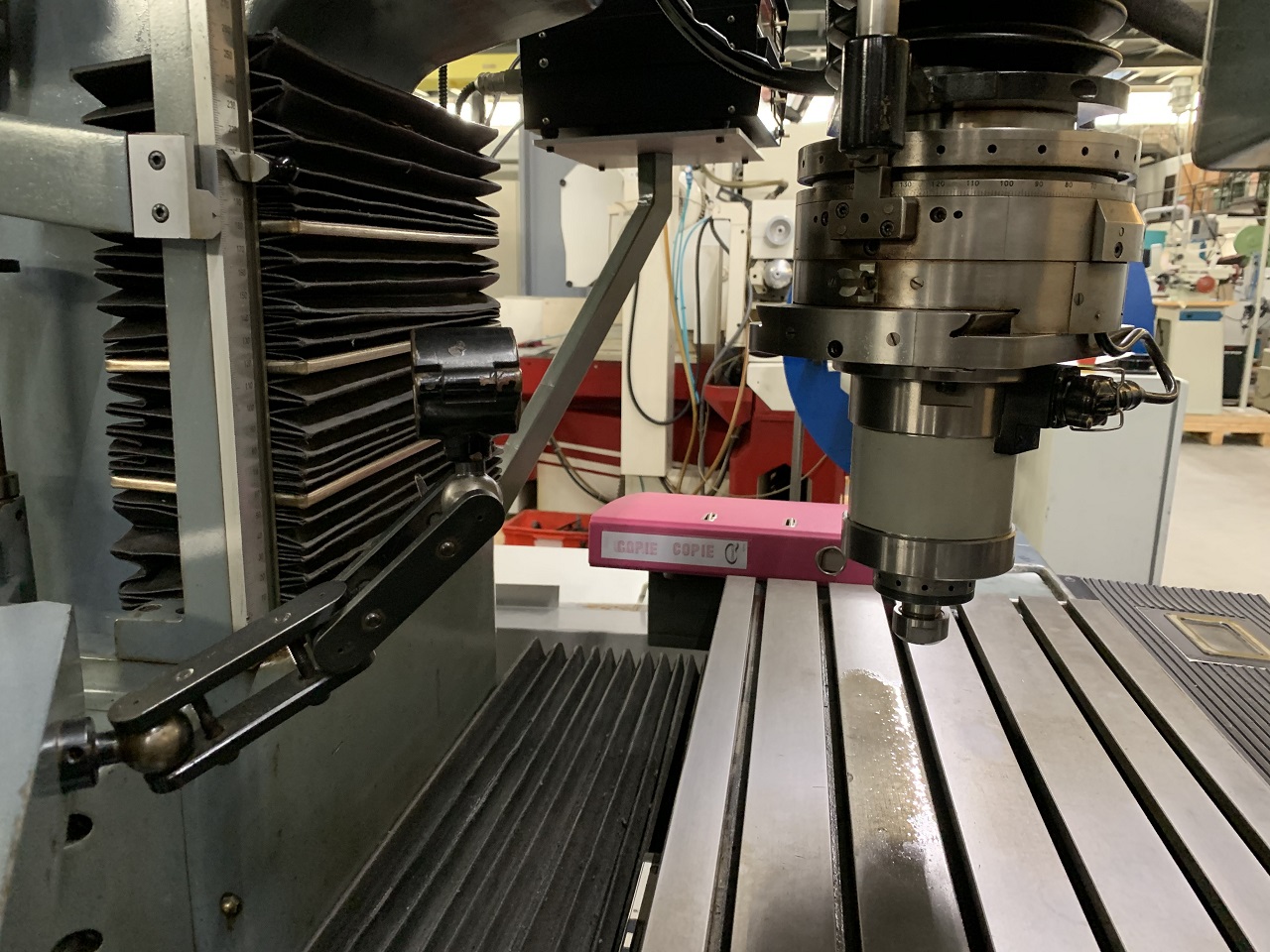

TETE DE MEULAGE
Coure verticale de la broche principale, réglage progres-
sif jusqu’à : 110 mm
Vitesse de l’avance verticale de la broche principale,
réglage progressif jusqu’à : 6 m/min
Vitesse du mouvement planétaire de la broche,
réglage progressif jusqu’à : 330 t/min
Vitesse de rotation de la broche de meulage :
– avec moteurs électriques (réglage progressif) : 9000-80000 t/min
– avec turbines de meulage : max. 225000 t/min

MESURE DES DEPLACEMENTS
Système de mesure : directe optique
Elements de mesure : règles graduées div. 1 mm

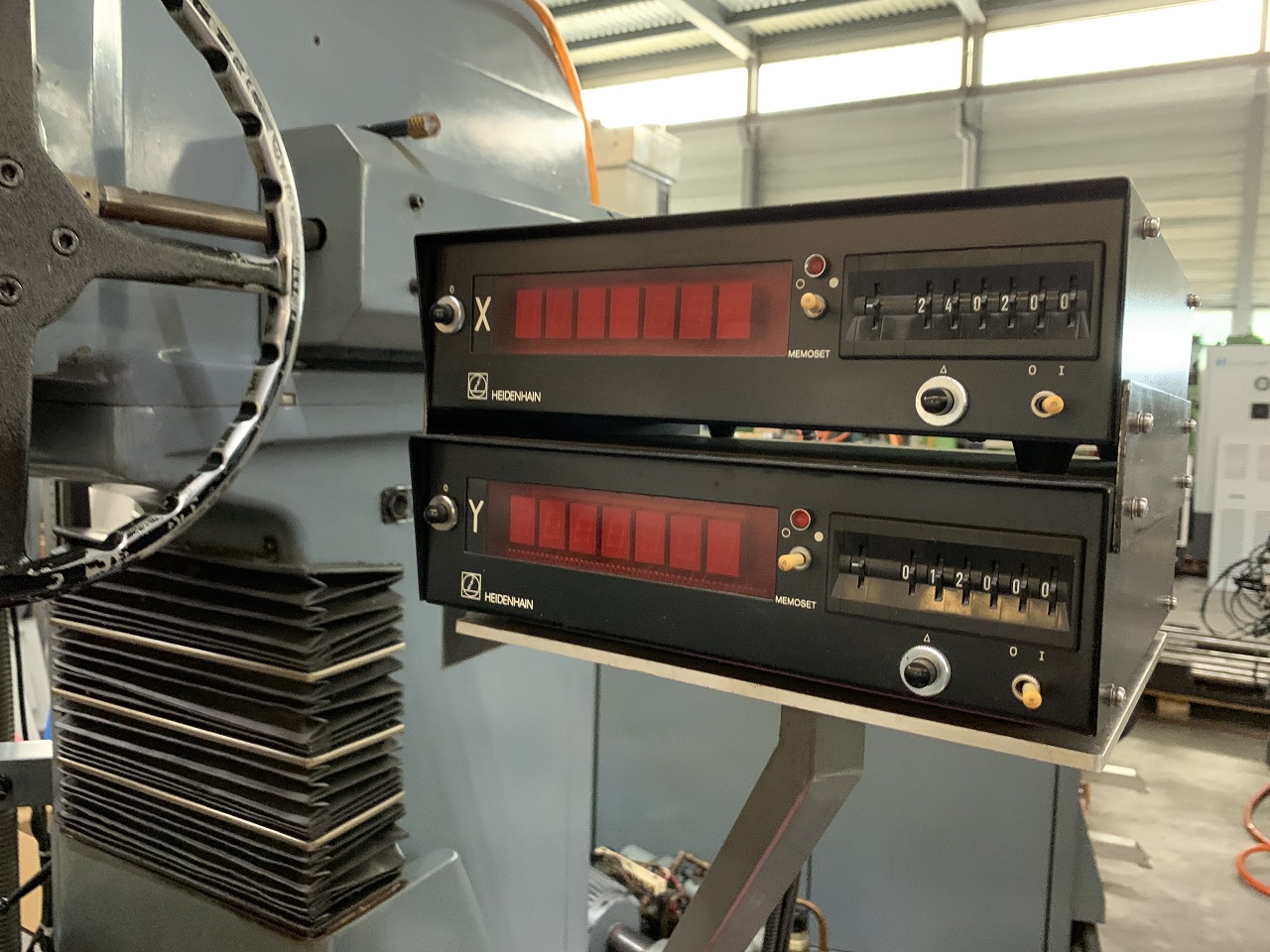

Lecture : écrans de projection
Décalage du point zéro : oui
Lecture directe : 0,001 mm

AUTRE
Précision garantie de positionnement : 0,002 mm
Pression d’air (cap. du compresseur) : 8 m3/h

sauf erreur ou omission les indications techniques vous sont données sans engagement

inventaire no. 2030009, machine comprenant :

1 convertisseur de fréquences Aconel S1,5-16

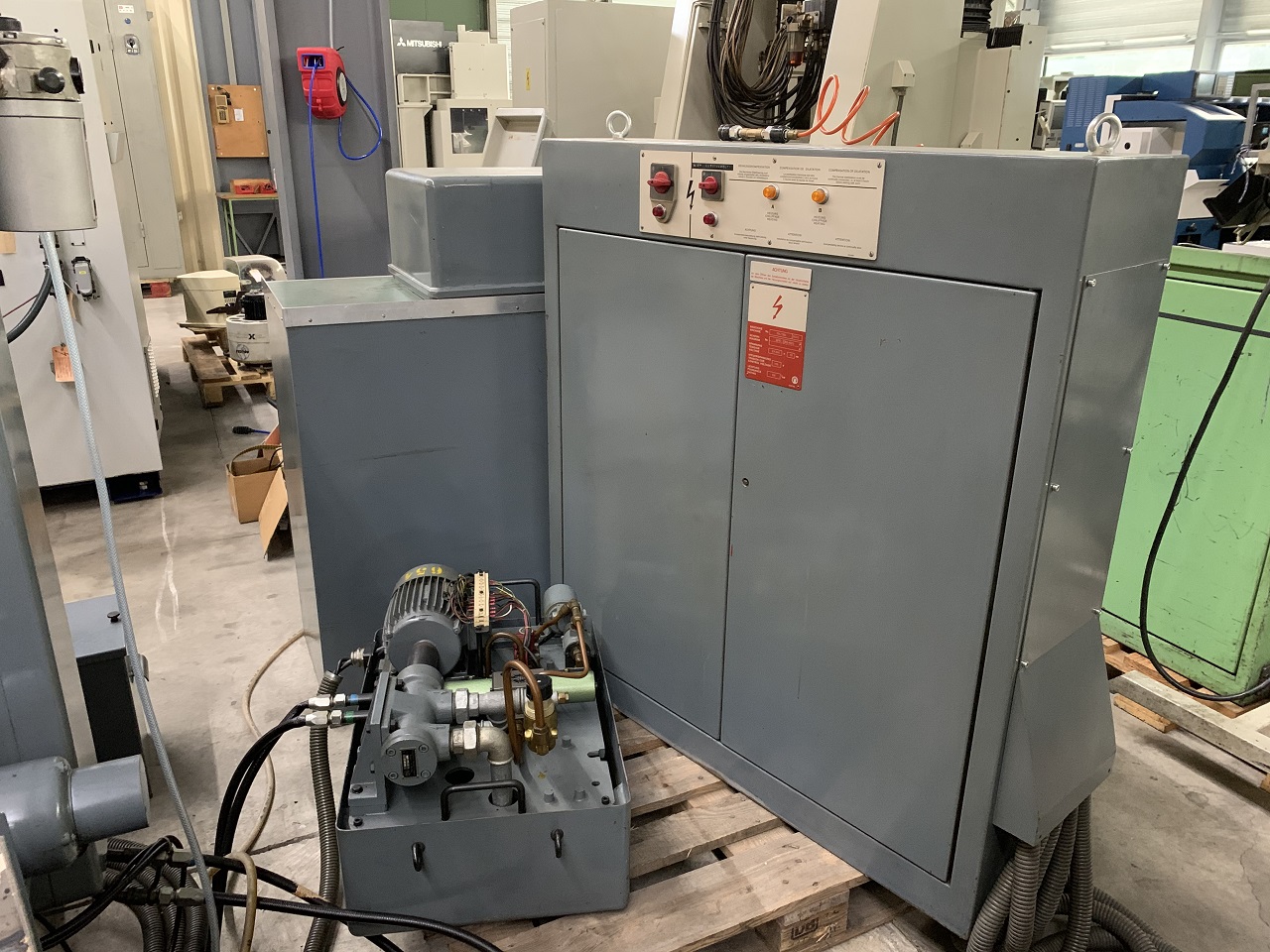

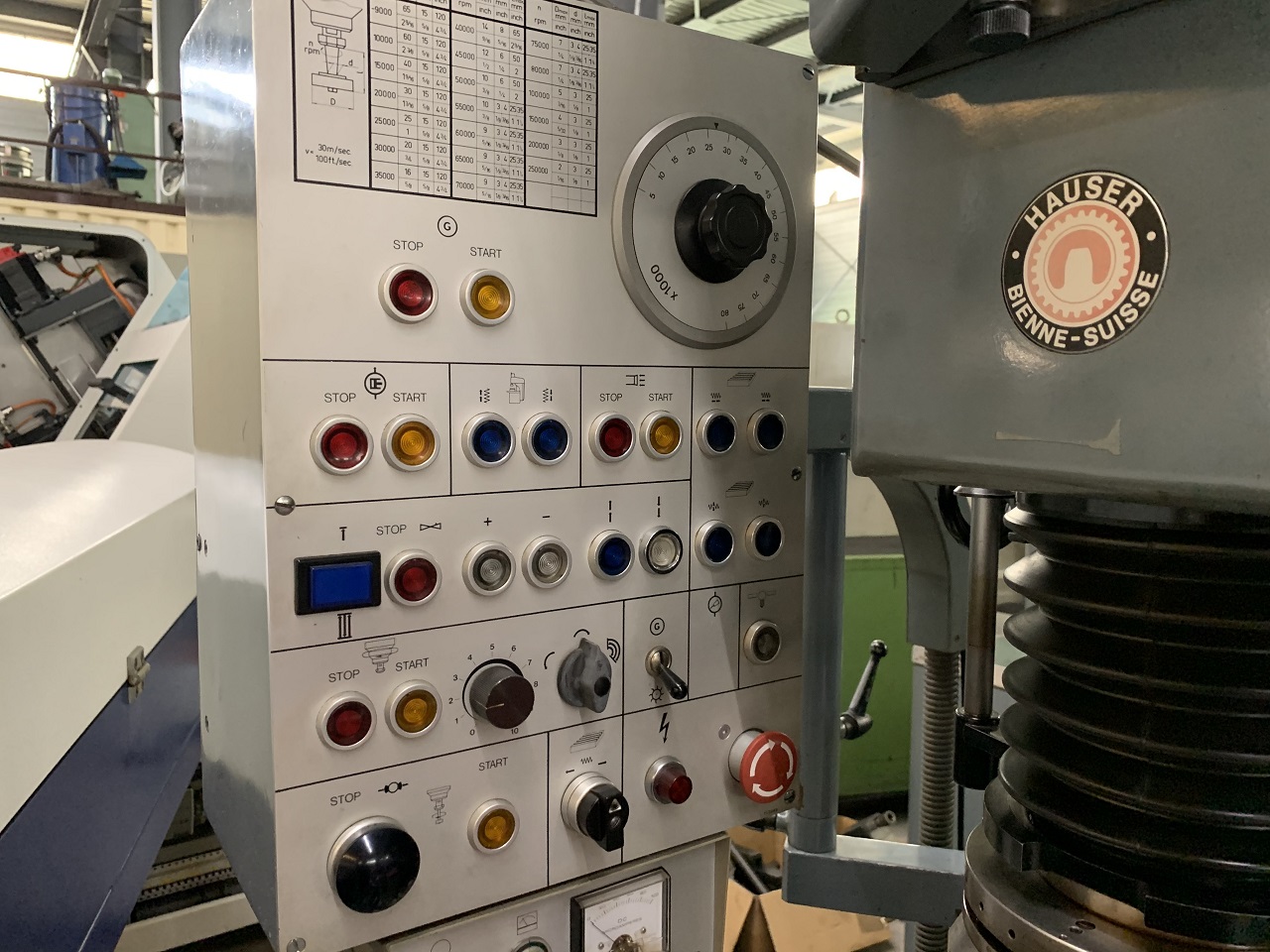

1 armoire électrique séparée

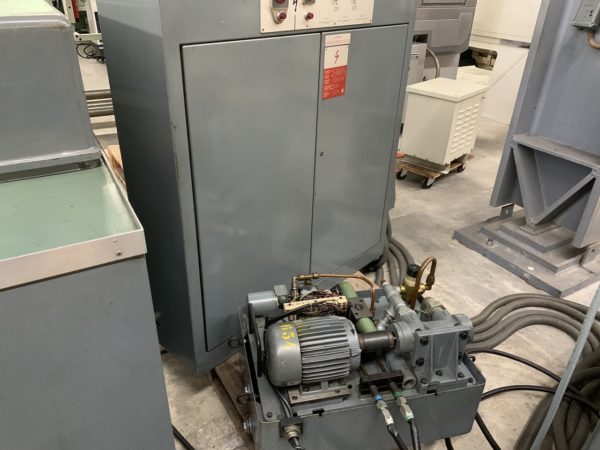

1 groupe hydraulique séparé
1 aspirateur réf.2951
1 dispositif amplificateur de fréquences pour contrôle du meulage, acoustique et optique réf.2320
1 moteur de meulage S45 9’000 à 45’000 t/min pince E-19
1 moteur de meulage S80 40’000 à 80’000 t/min pince F-6
5 pinces E-19 Ø 3 – 4 – 6 – 8 et 10 mm
2 pinces F-6 Ø 1,0 – 1,5 – 2,5 – 3,5 – 4,0 – 4,5 -5,0 mm ref 8-155

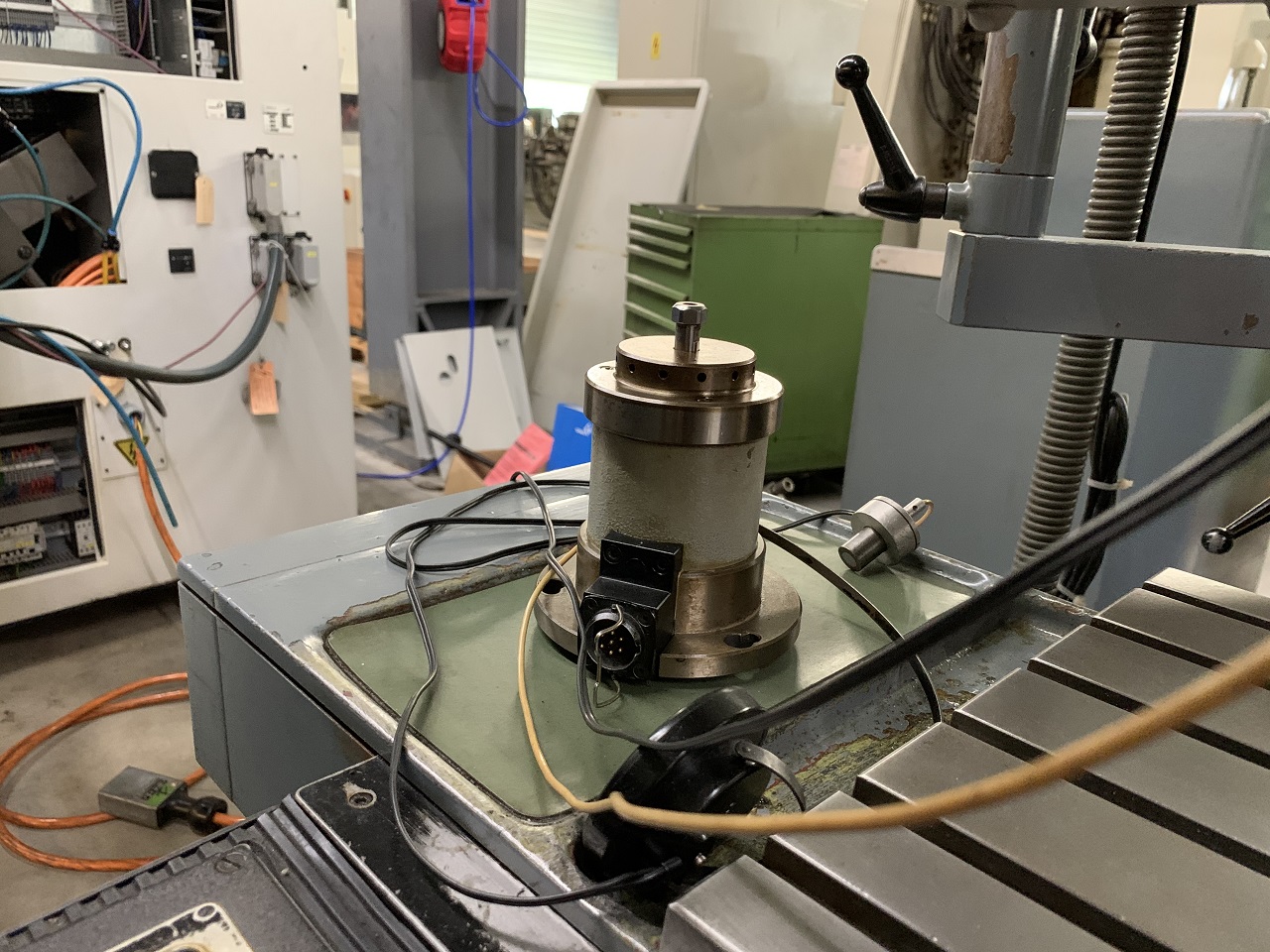

1 dispositif de centrage sans comparateur

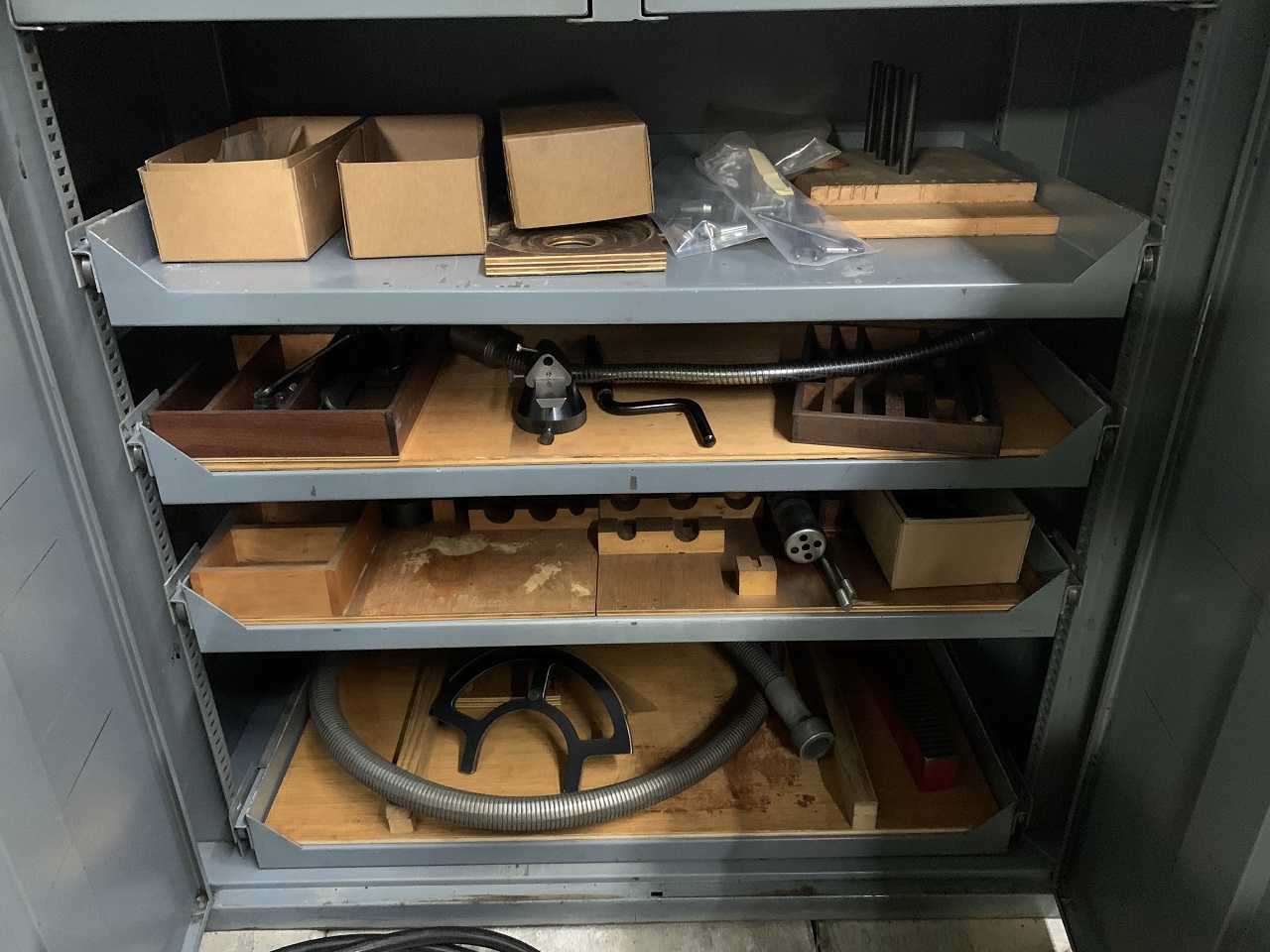

1 armoire à 2 portes battantes
