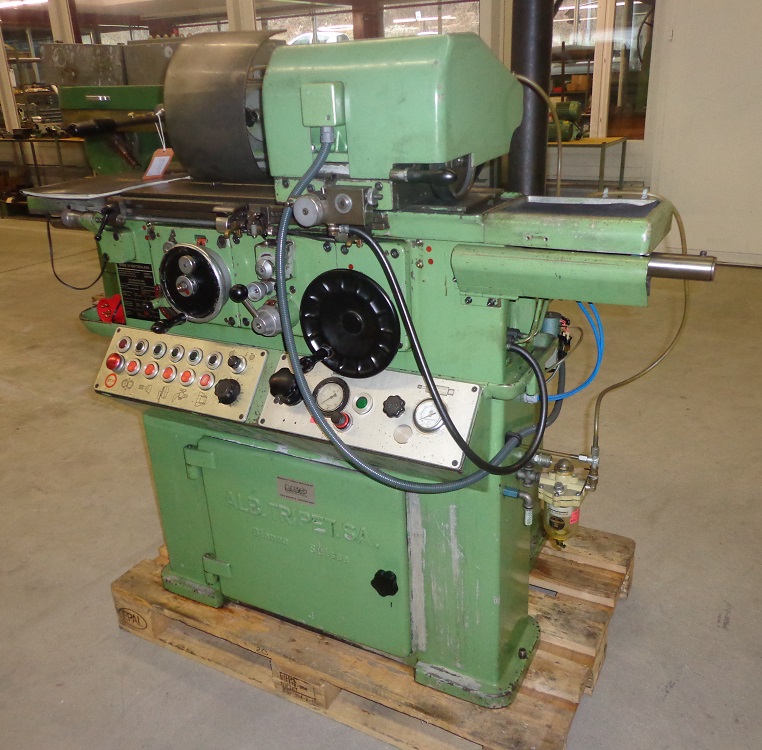

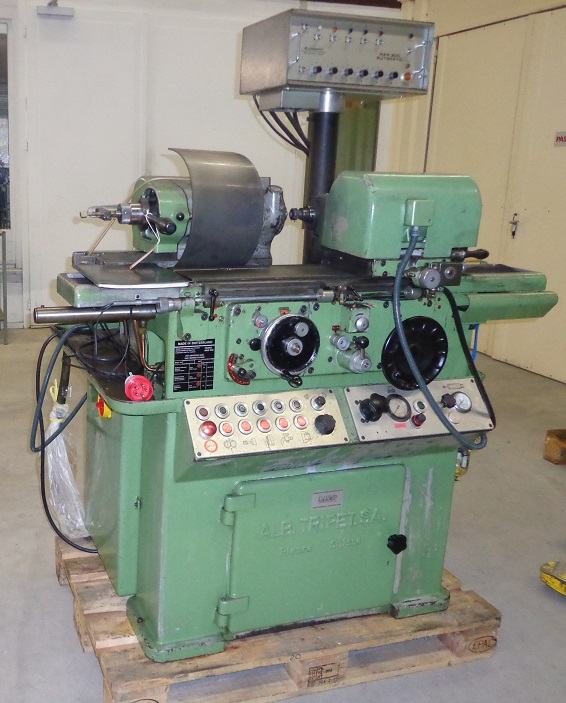

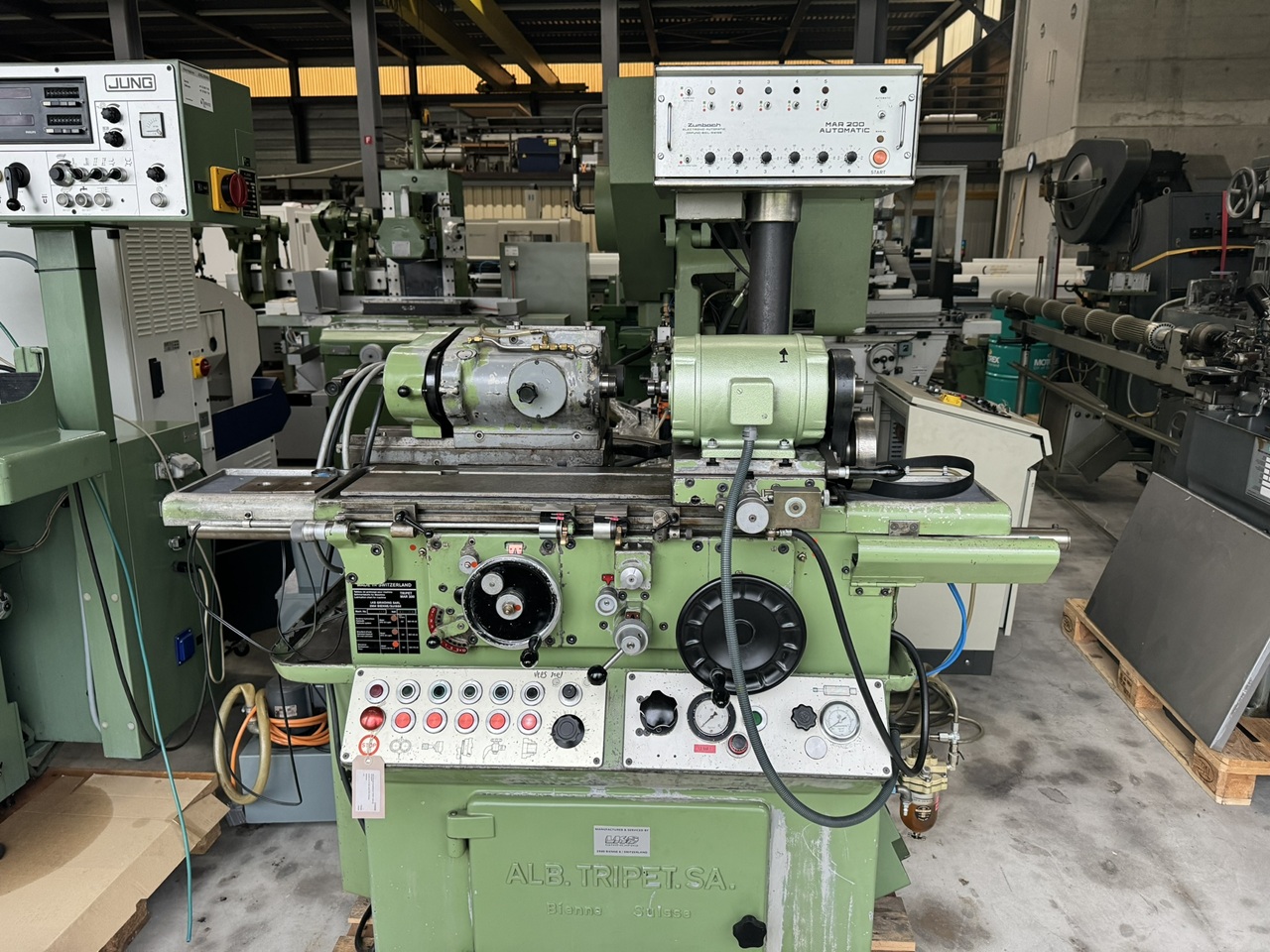

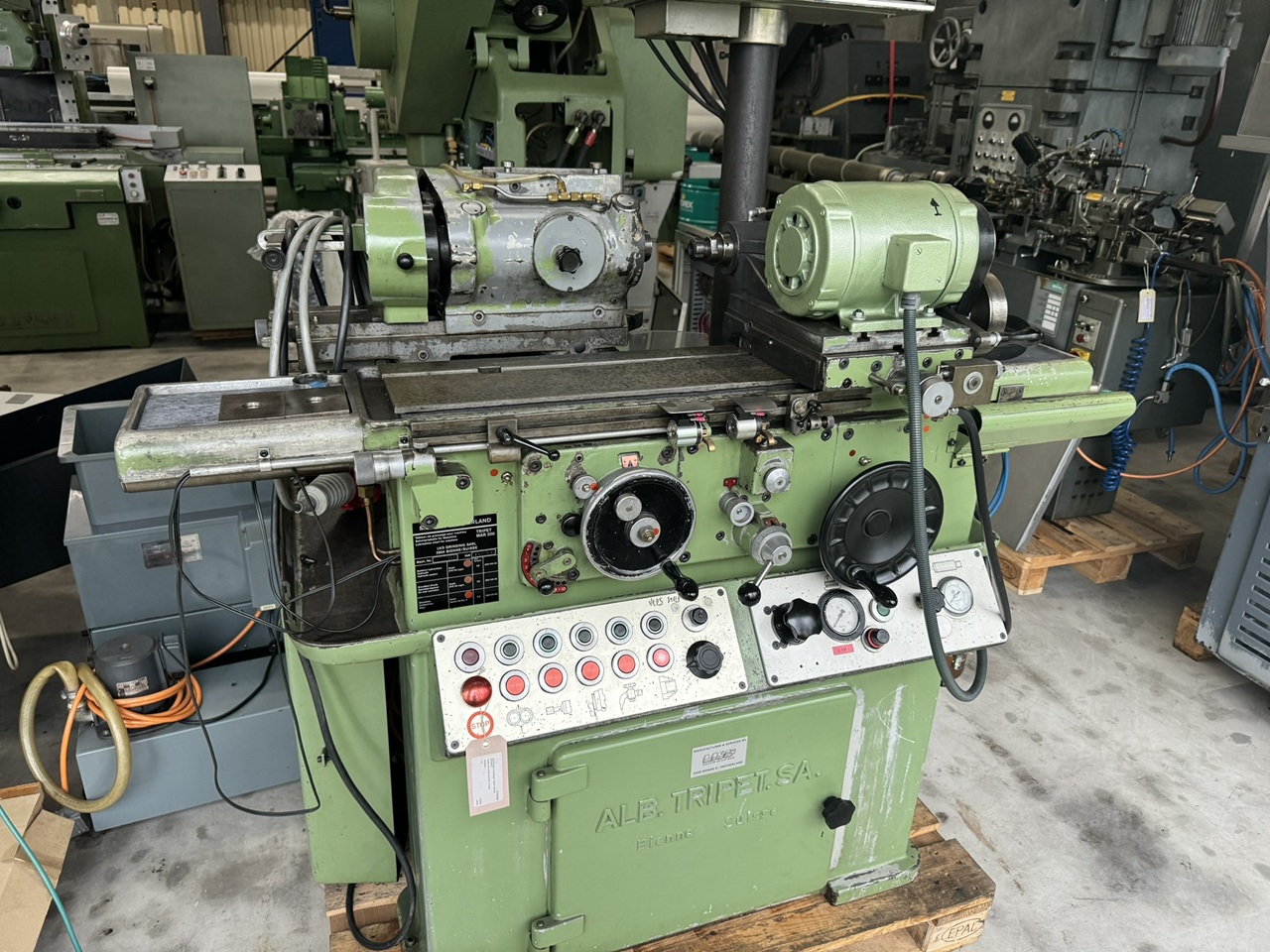

RECTIFIEUSE INTERIEURE TRIPET MAR 200 AUTOMATE

SKU: 2150068

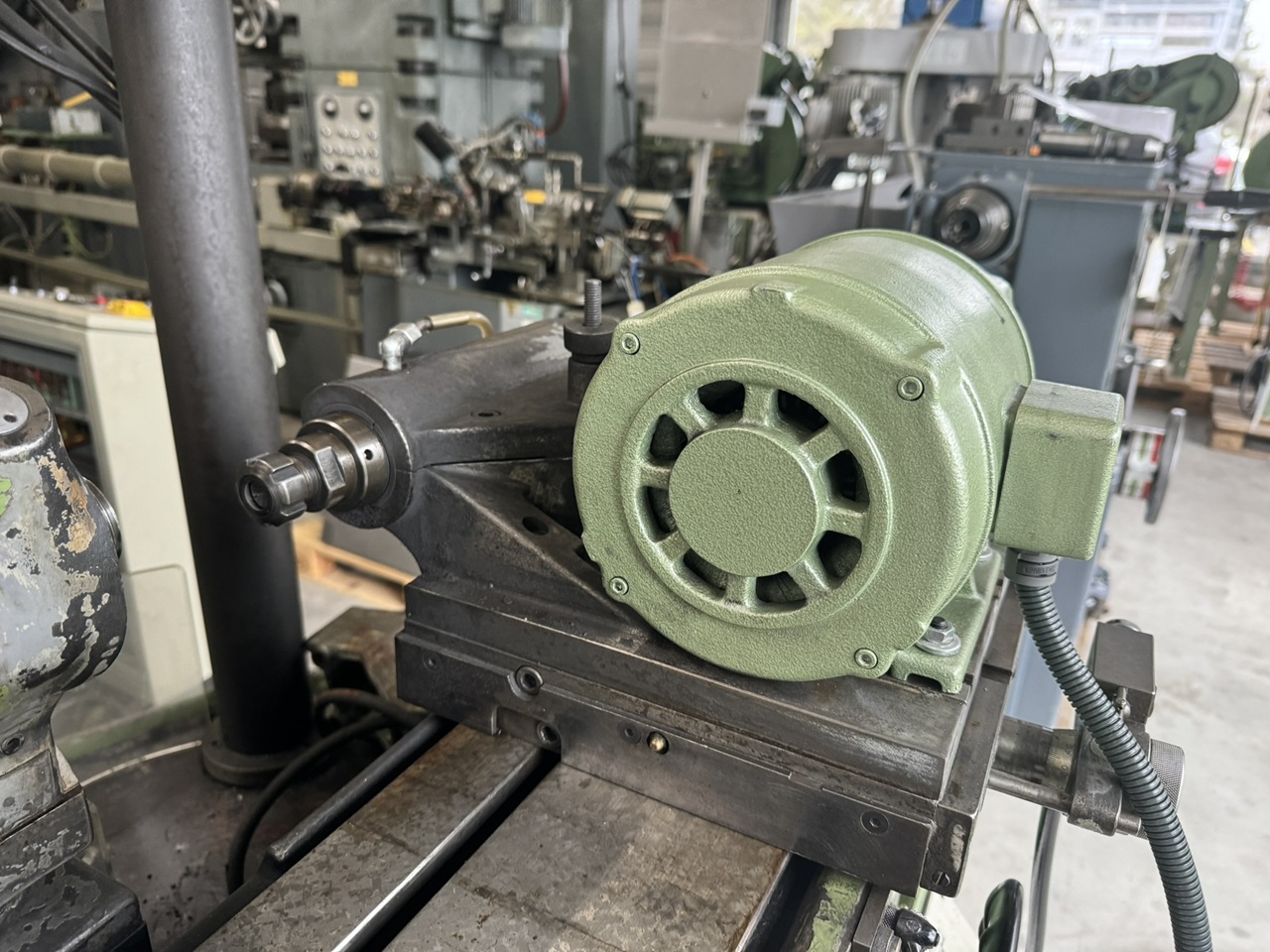

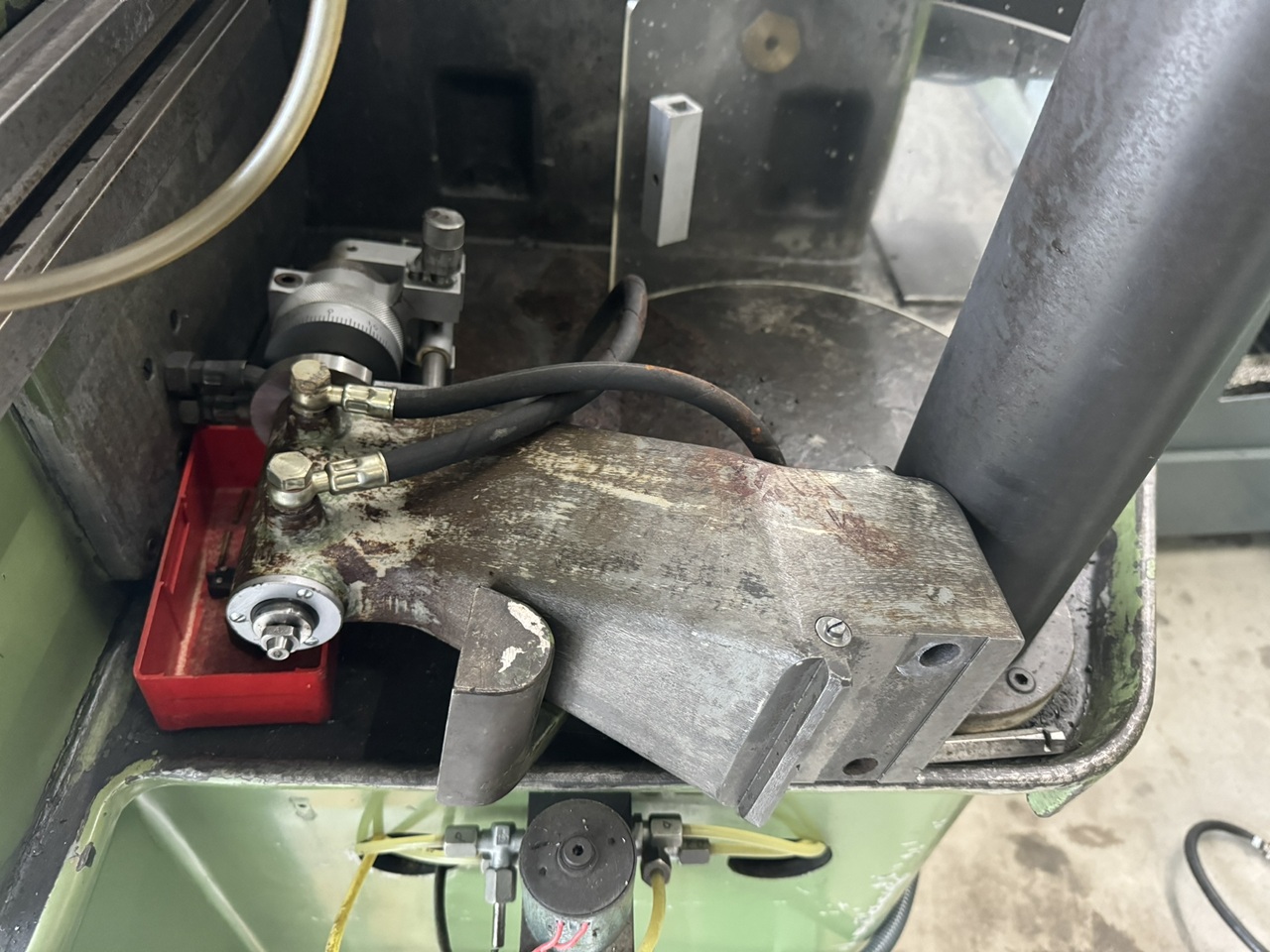

poupée avec serrage rapide W20, arrosage, diamanteur

2150068

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch

INFORMATIONS

Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net avec poupées : 1300 kg
Dimensions : 1900x1000x1500 mm
Position douanière : 8460.2920


CARACTERISTIQUES TECHNIQUES

CAPACITE DE LA MACHINE
Course utile de rectification : 3-200 mm
Diamètre de rectification : 1-80 mm
Hauteur de pointe : 132 mm

MOUVEMENT DES COULISSES
Coulisse longitudinale, hydraulique ou à la Main : 420 mm
Vitesse de la table : 0 à 10 m/min
Coulisse porte-meule (transversale) : 25 mm
Déplacement des têtes porte-meule sur la coulisse (trans) : 70 mm
Coulisse du fonçage sous poupée porte-pièce : 72 mm
Déplacement longitudinal de la poupée sur banc200 mm
Déplacement angulaire du banc porte-poupée90°

MOTEURS
Pompe hydraulique 0,5 CV : 1500 t/min
Poupée porte-pièce (moteur CC avec variateur électron.) : 0,8 CV 3000 t/min
Tête de meulage intérieur, standard : 3 CV 3000 t/min
Pompe de lubrification : 0,15 CV 1500 t/min
Appareil à surfacer : 0,5 CV 2800 t/min


CARACTERISTIQUES TECHNIQUES
, suite :

VITESSES
Poupée porte-pièce : 150 à 1500 t/min
Broche de rectification entraînement par courroie : 9000 à 70’000 t/min
JS 60 à air : 60’000 t/min
JS 80 à air : 80’000 t/min
JS 130 à air : 120’000 t/min
Broche du surfaceur : 7000 t/min

MEULES
Pour broches UJ 50 : dia. 10-40 mm
Pour broches à air montées sur tige spéciale : dia. 3 et 6 mm
Meules normales : dia. 3-10 mm
Meules diamantées : dia. 0,8-8 mm
Pour appareil frontal, meule cloche : dia. 75x40x10 mm

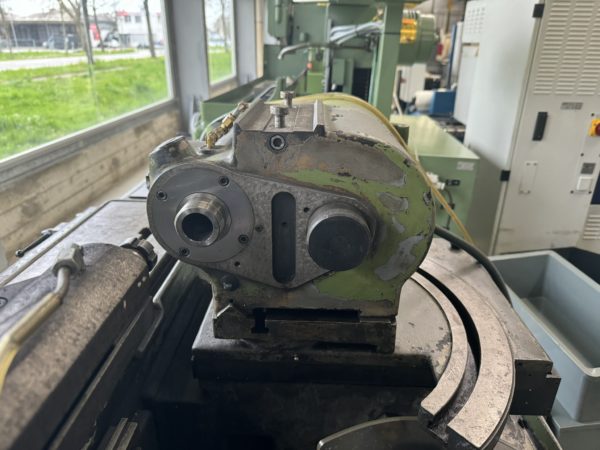

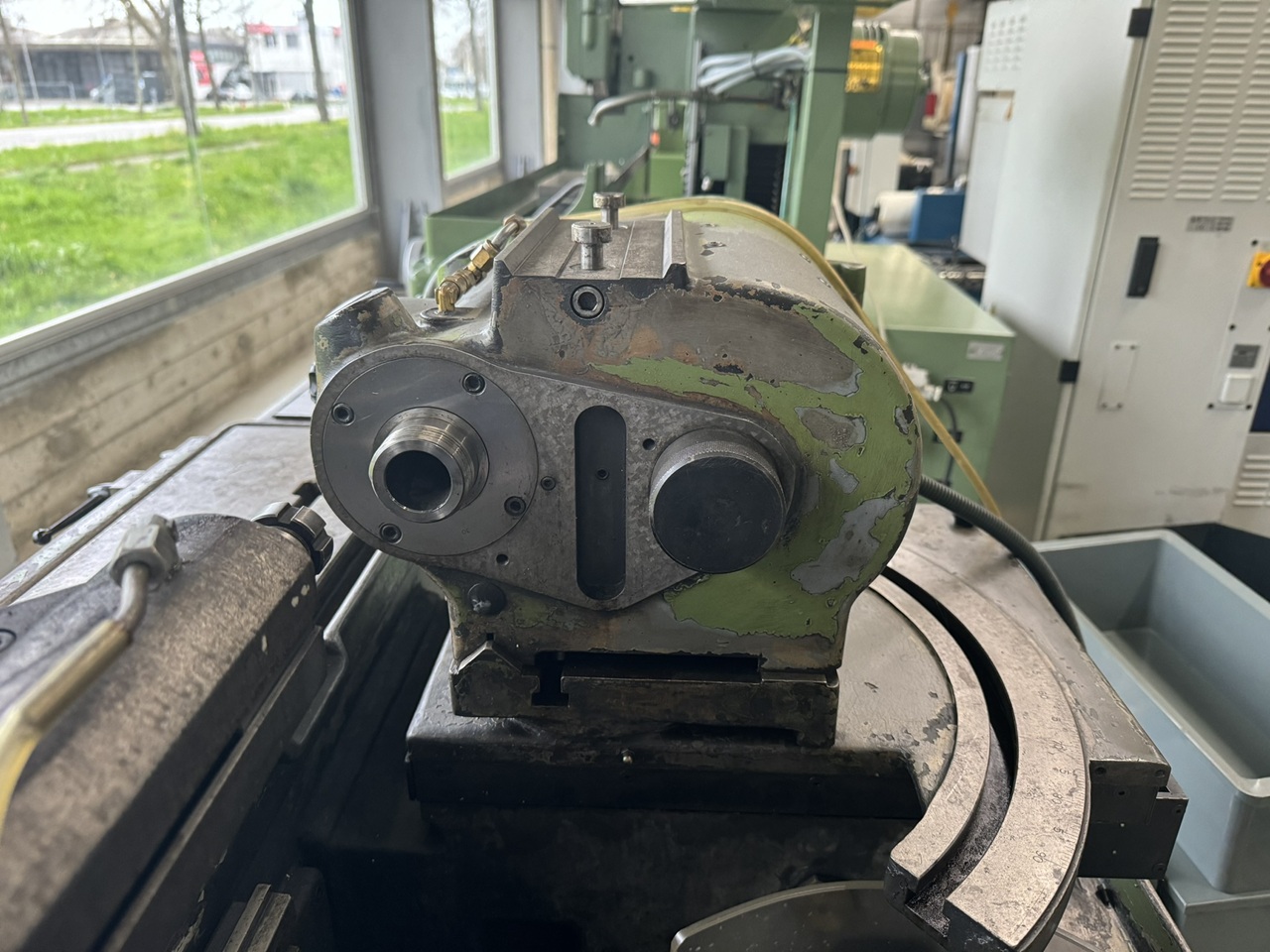

POUPEE PORTE-PIECE
Standard, nez pour accessoires Schaublin SV 102
Pinces de serrage 0,5 à 20 mm : W-20

FONCAGE AUTOMATIQUE
Par mouvement de va-et-vient : 0,001 à 0,01 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement
