Inventar Nr. 2180104 Maschinen’s Zubehörliste :

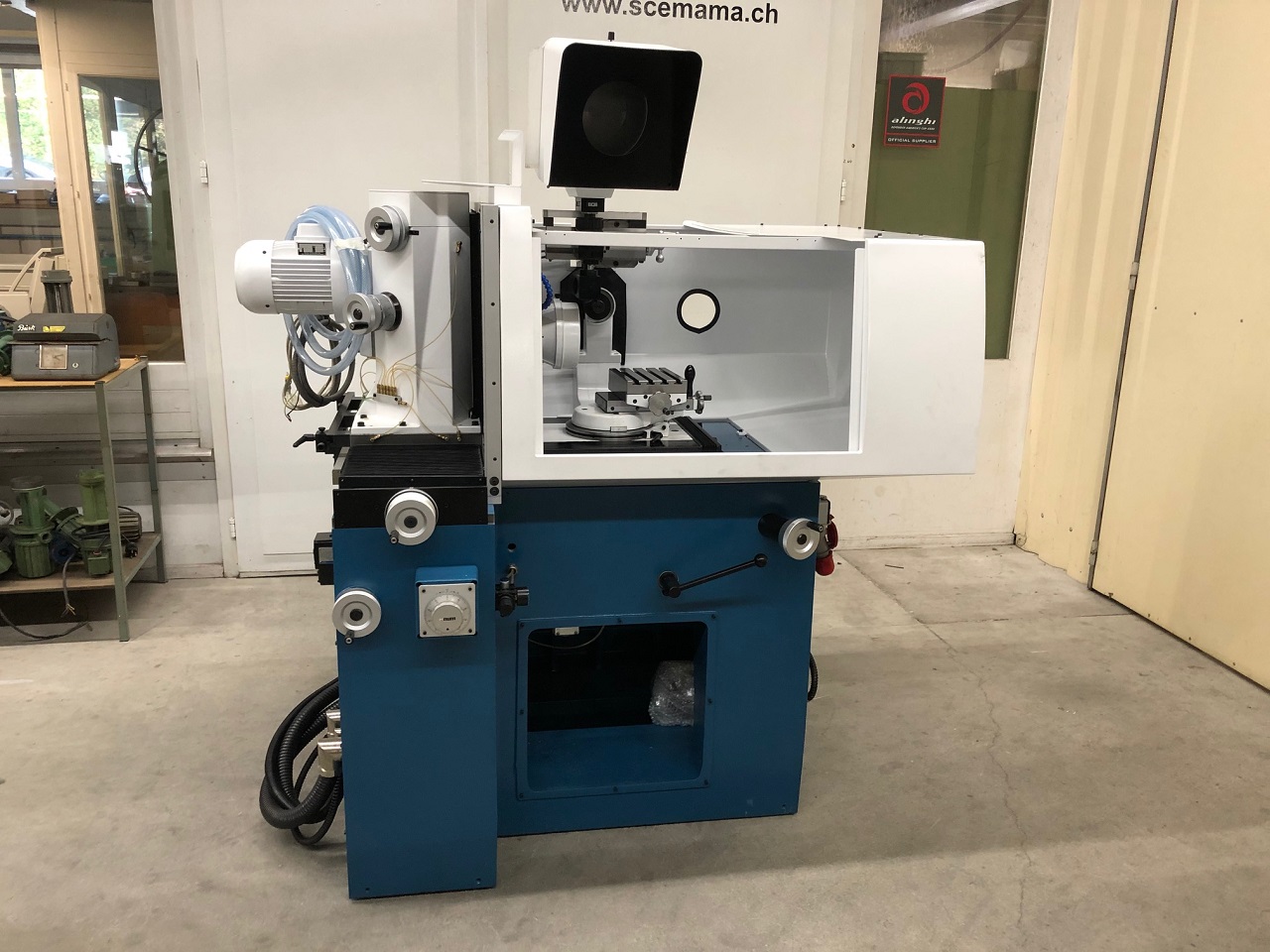

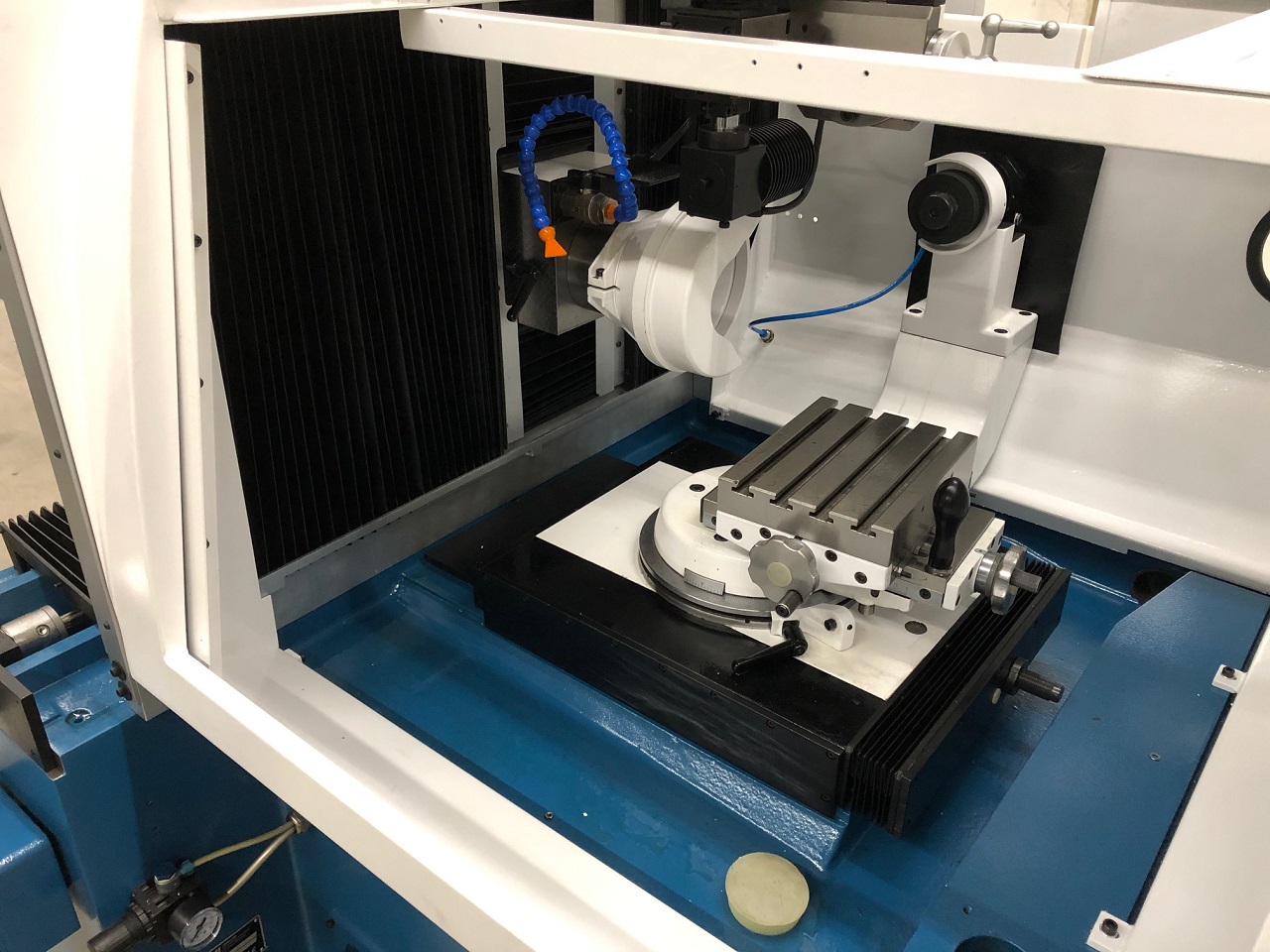

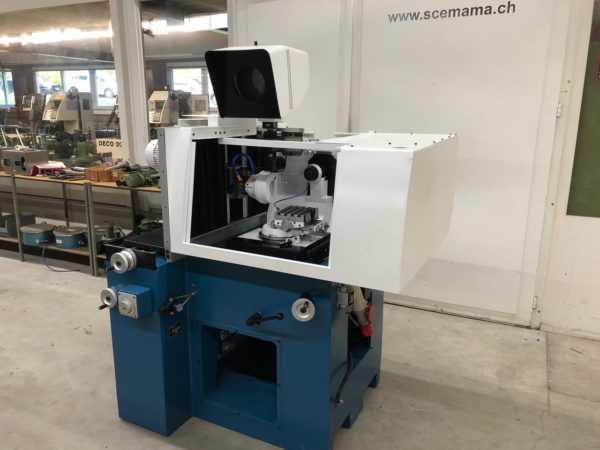

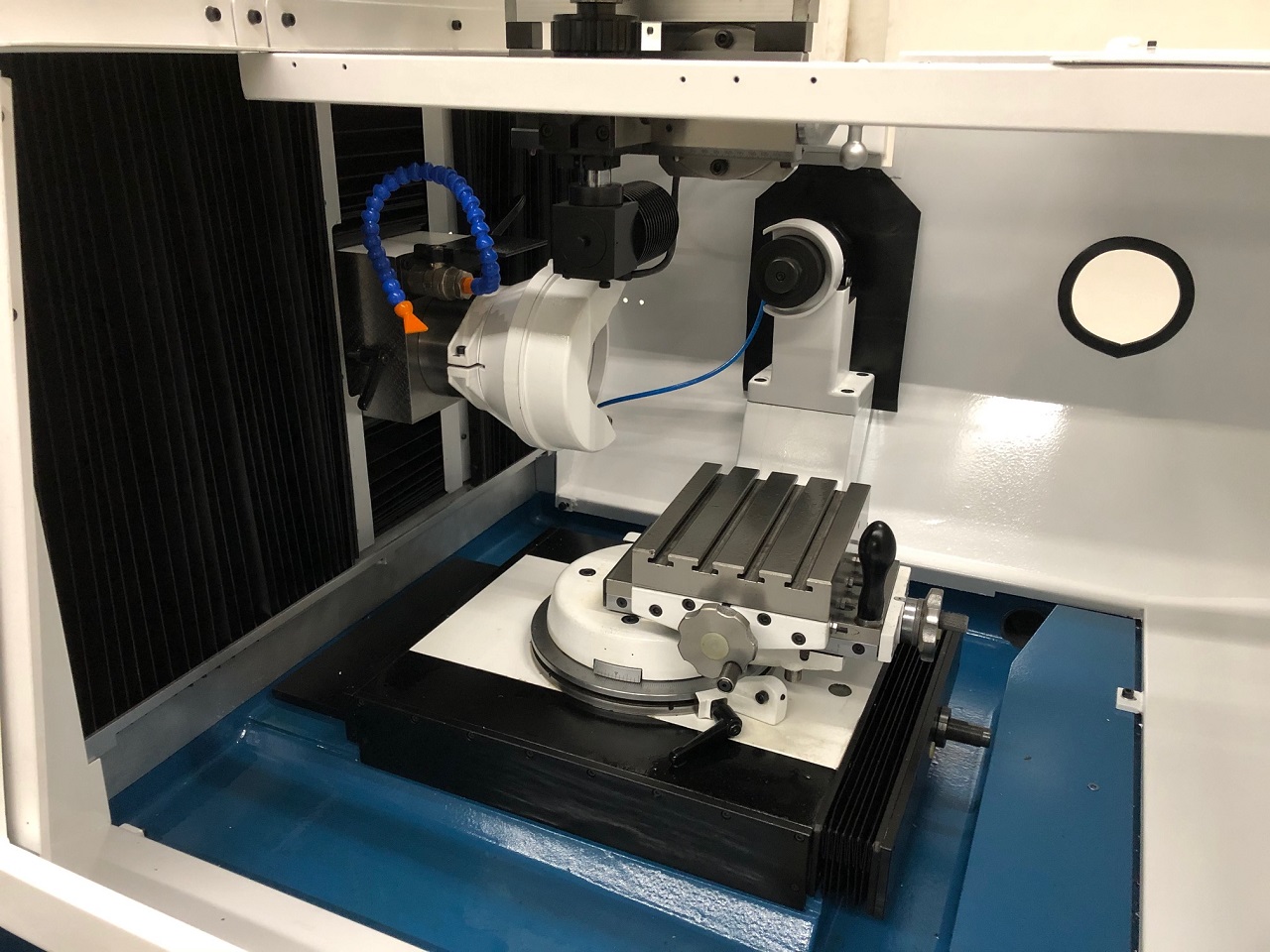

1 Kreuztisch KS15/01 – 155×205 mm Weg 60 mm
1 Endloseintellung für Schleifspindelgeschwindigkeit FR15 – 2,2kW – 1000-8000 min
1 Einstellbarer Oszillator OR15
1 Schleifdruckseintellung AV15 0- 400N
1 Einbaueinheit für Projektor – begriffen Beleuchtungsmodul
1 Projektor Aubert Typ M231-OP1 Bildschirm 250 mm

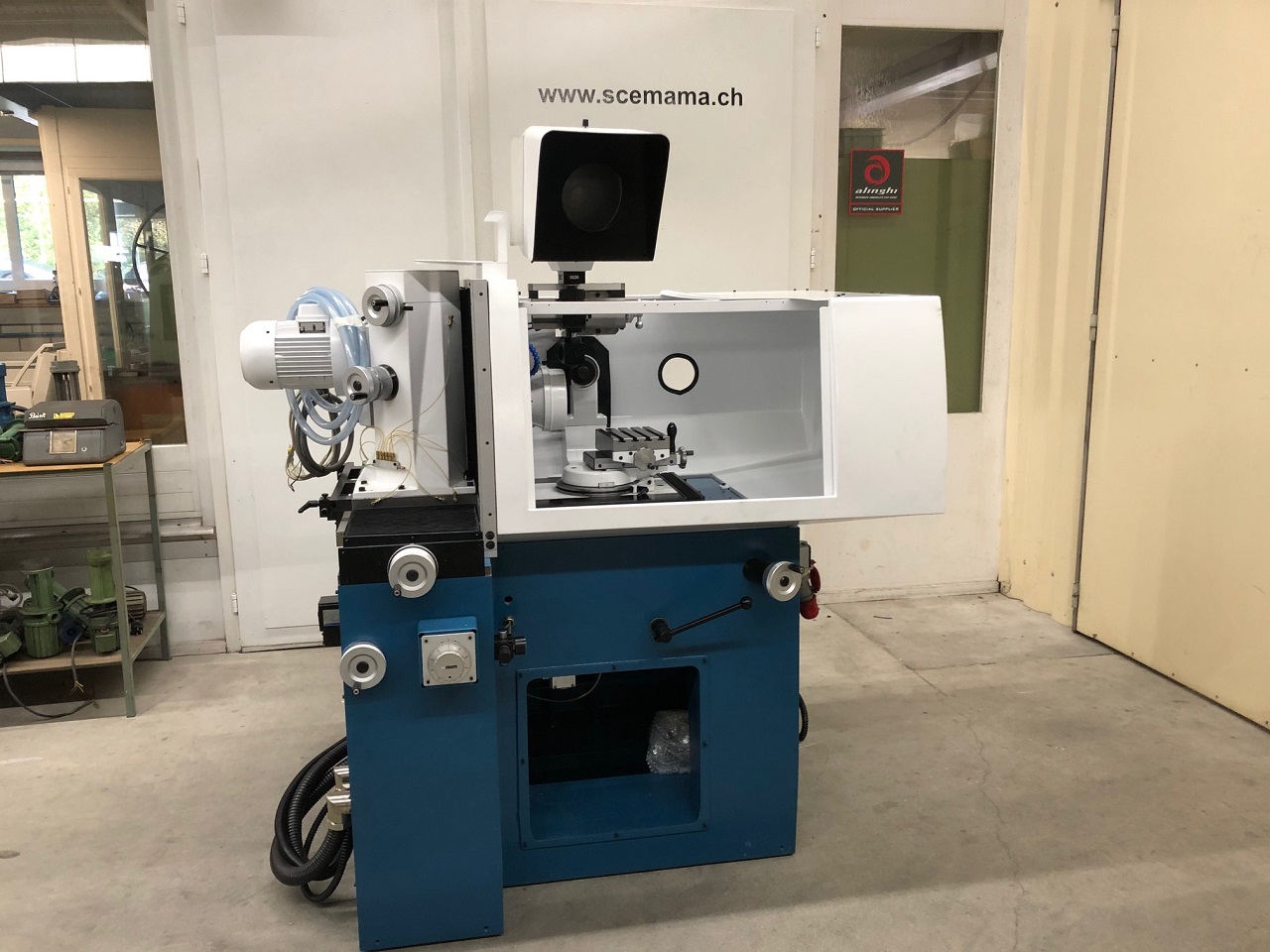

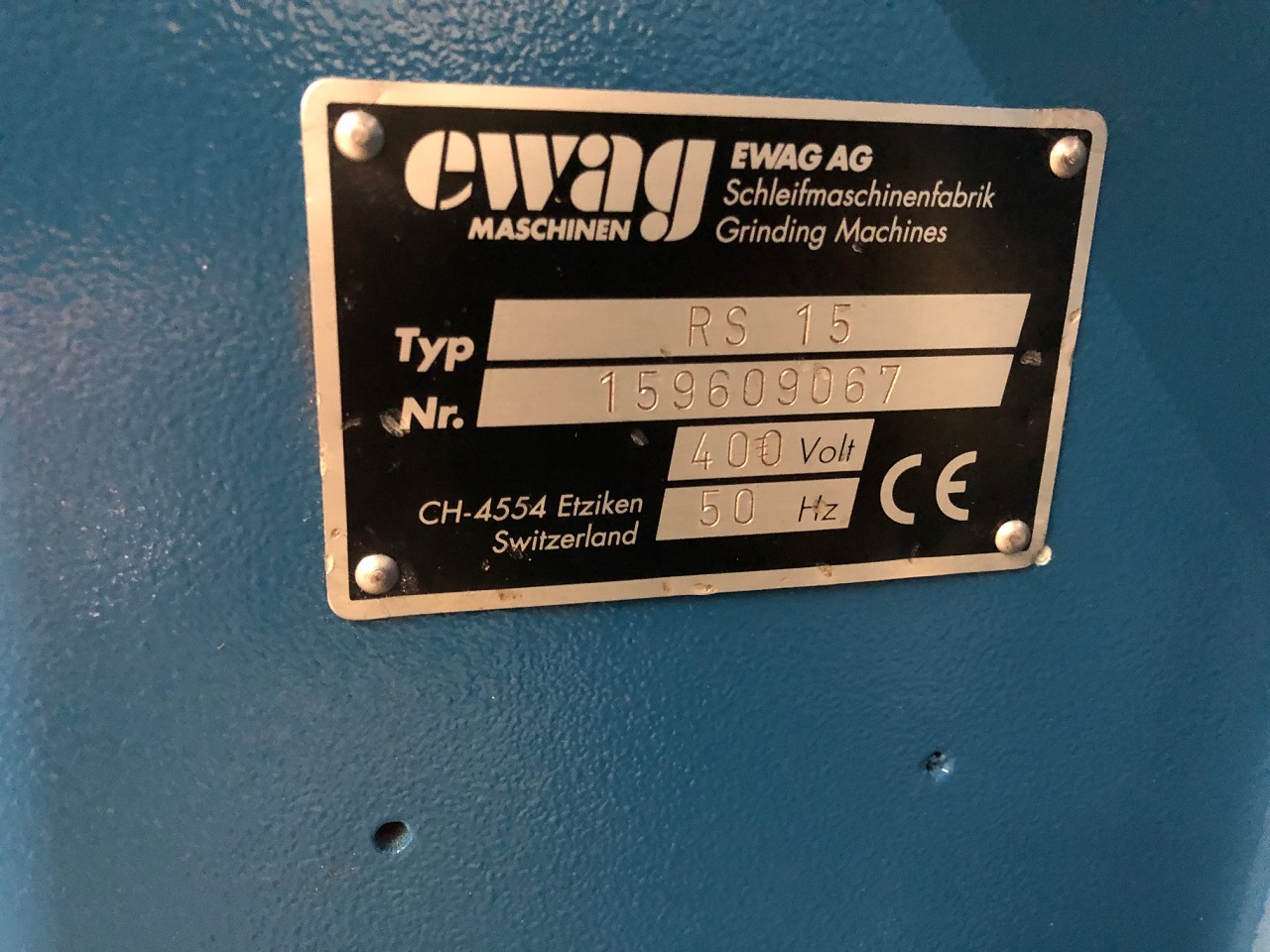

1 Numerische Ableseeinheit mit Steuerung RS15 Cerametal
1 Scheibenabrichtsvorrichtung AD15
1 LED Beleuchtung dur transmission DL15 Kalte Lichtquelle mit Magnetfuss
1 automatische Schenkungvorrichtung ASV15
1 Anschlag für Tiefschleifen AT15
1 Einstellbarer Apparat für Spherisch schleifen 8H-25R, Spindel für Spannzange W25 mit Ziehstange
4 Schleifscheinflanschen
1 Schnellspannvorrichtung 8A mit Werkzeughalter 8C, Werkstückhalter 8B-W20
1 Universal Werkstücktisch 3CV
1 Schnellspannvorrichtung BAU-L
1 Schraubstock S15
Fabrikationsursprung CH
Spannung 400V
Nettogewicht : 1650 kg
TECHNISCHE DATEN
Schleifkopf :
Leistung 2,2 kW
Spindelgeschwindigkeit bei 50 Per., 3400 min-1
Bei 60 Per., 4000 min-1
Spezielle Ausrüstung : endlos geschwindigkeitsregelung
des Spindelkopfes 1000-8000 min-1
Schwenkung Spindel (A-Achse) -10° bis +27°
Prezision der Einstellung der Spindelschwenkung 1 min
Höheverstellung (Y-Achse) 130 mm
Bewegung (X-Achse) 490 mm
Oszillationsumfang, endlos einstellbar während
oszillierung 0-70 mm
Oszillierungsfrequenz 30/60 min-1
Spezielle Ausrüstung : endlose einstellung der Frequenz 0-68 min-1
Werkstückspindelstock :
Radiuseinstellung (Z-Achse) 0,01 – 120 mm
Z-Achse einstellungspräzision 0,01 mm
Feste Druckkraft 200 N
Spezielle Ausrüstung : variabel Druckkraft 0 – 400 N
Bewegung der Messungsposition auf Arbeitsposition 120 mm
Kreuzschlitten, Arbeitsfläche 155×205 mm
Weg je 60 mm
Max. Winkelausschlag (B-Achse) 260°
Schmierung Zentral, automatisch
Elektrische Anlage :

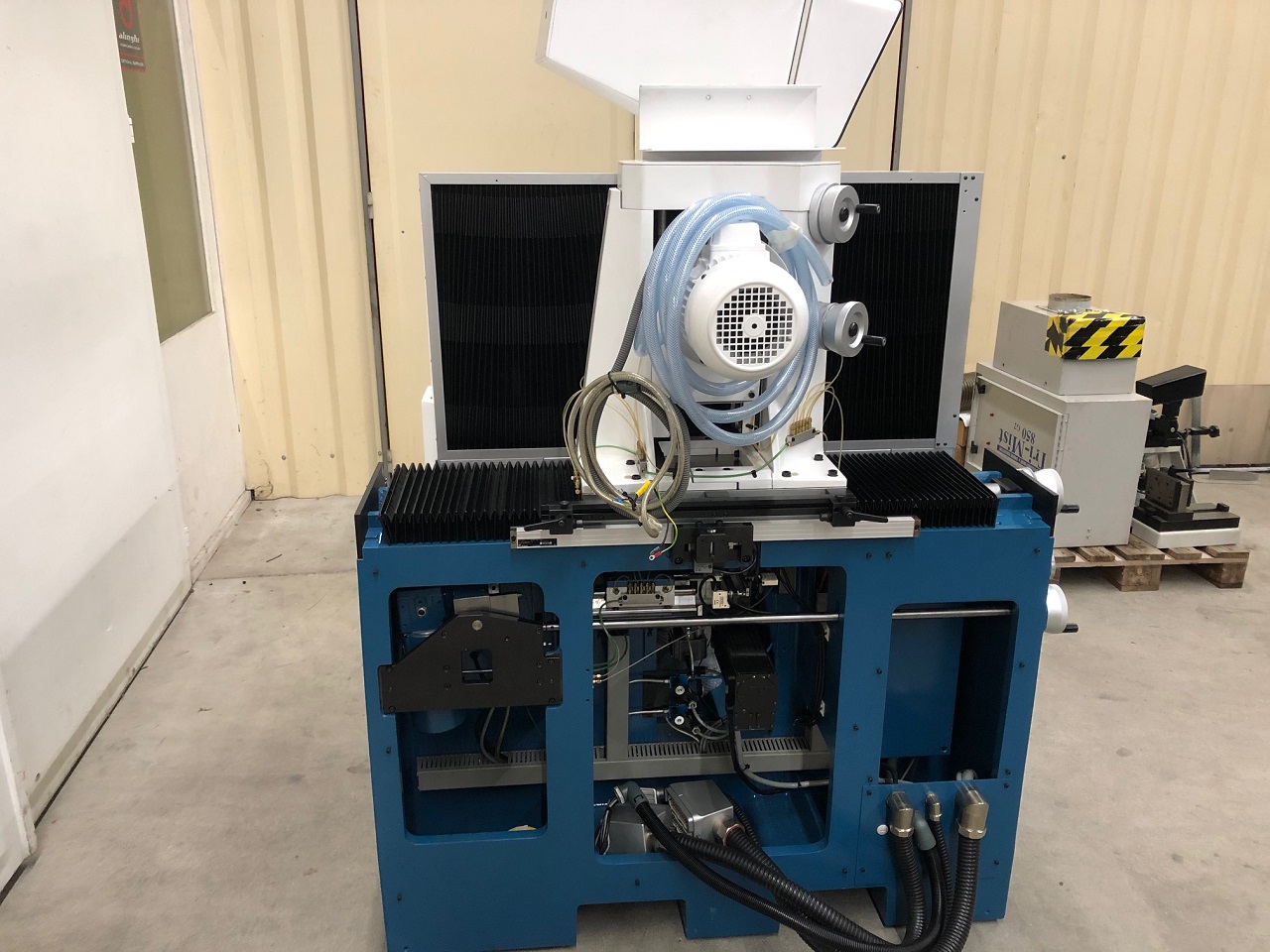

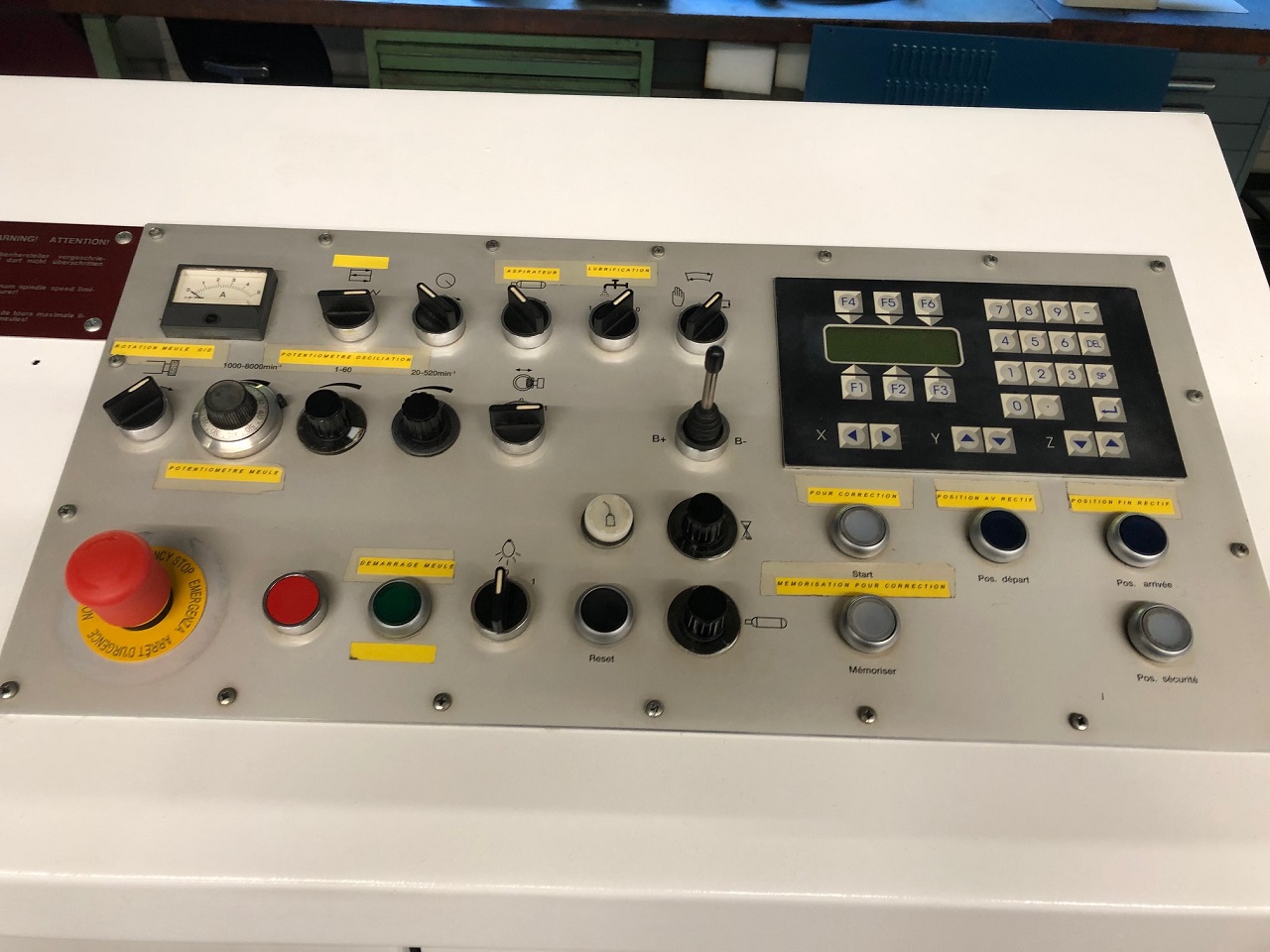

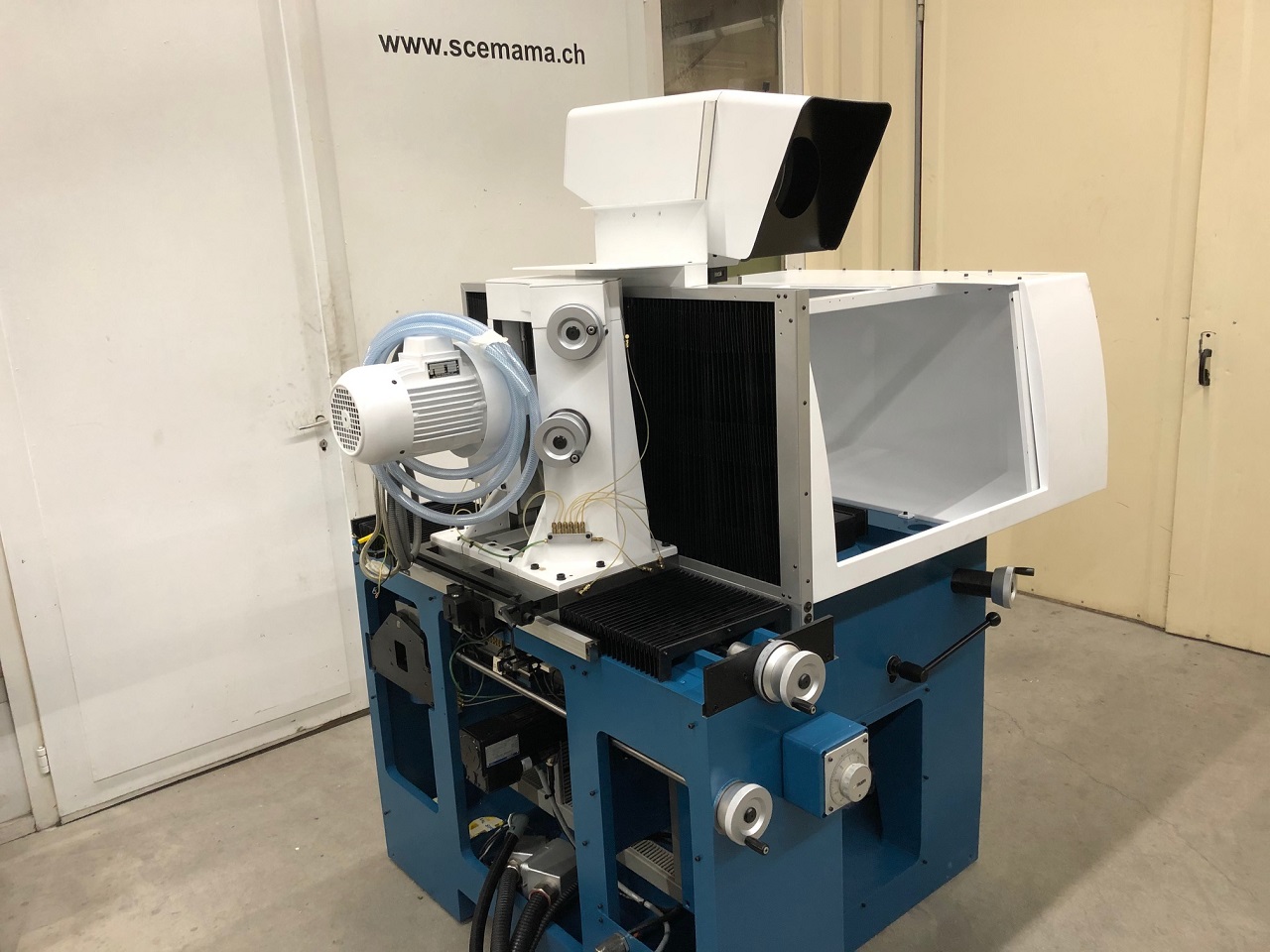

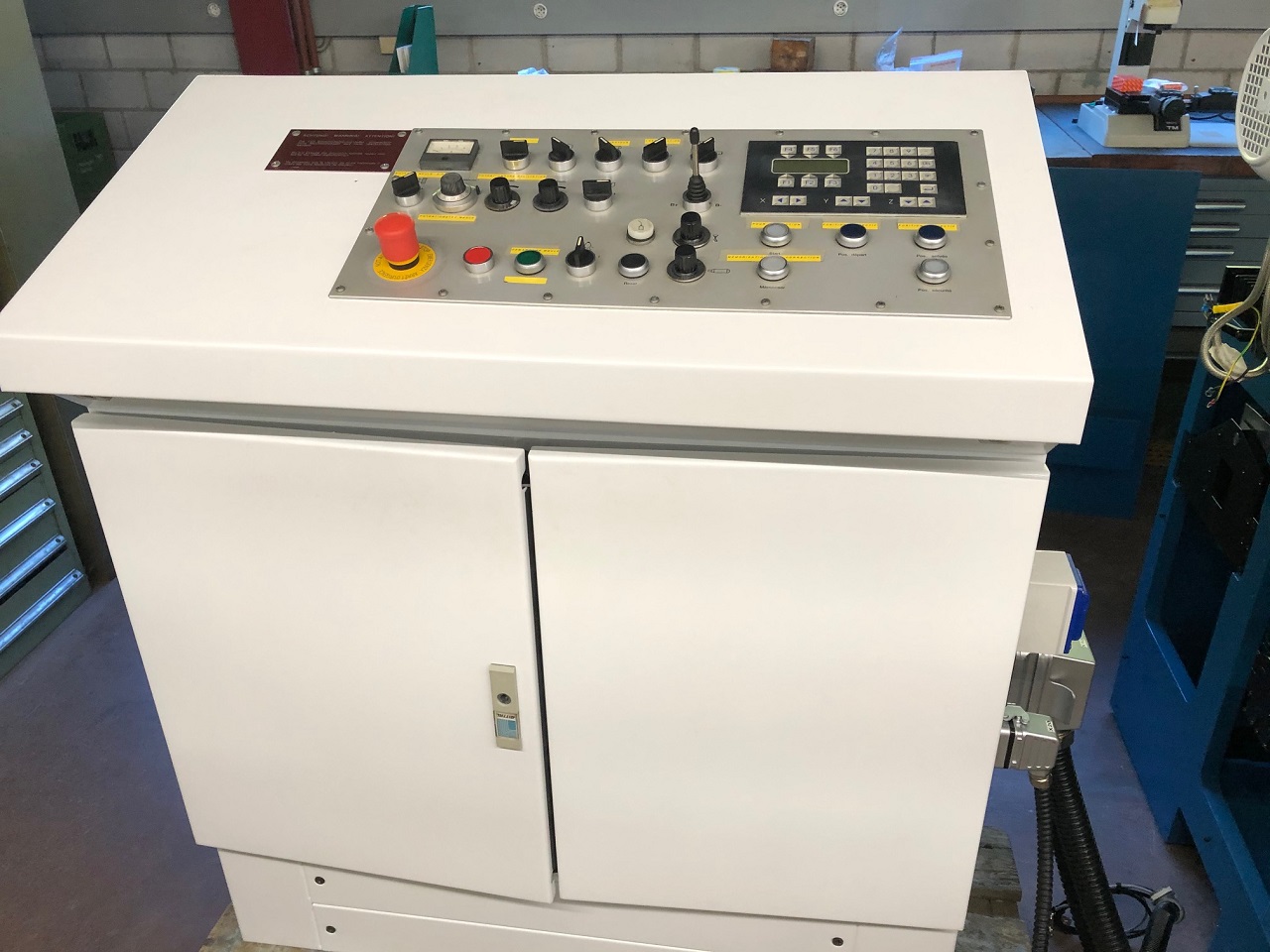

Steuerungspult
Anschlussspannung 3x 230V 50/60 per.-230V
3x 400V 50/60 per.-230V
3x 440V 50/60 per.-110V
3x 220/230V 50/60 per.-110V
3x 480V 50/60 per.-230V
Aufgenommene Leistung ca. 5 kVA
irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
