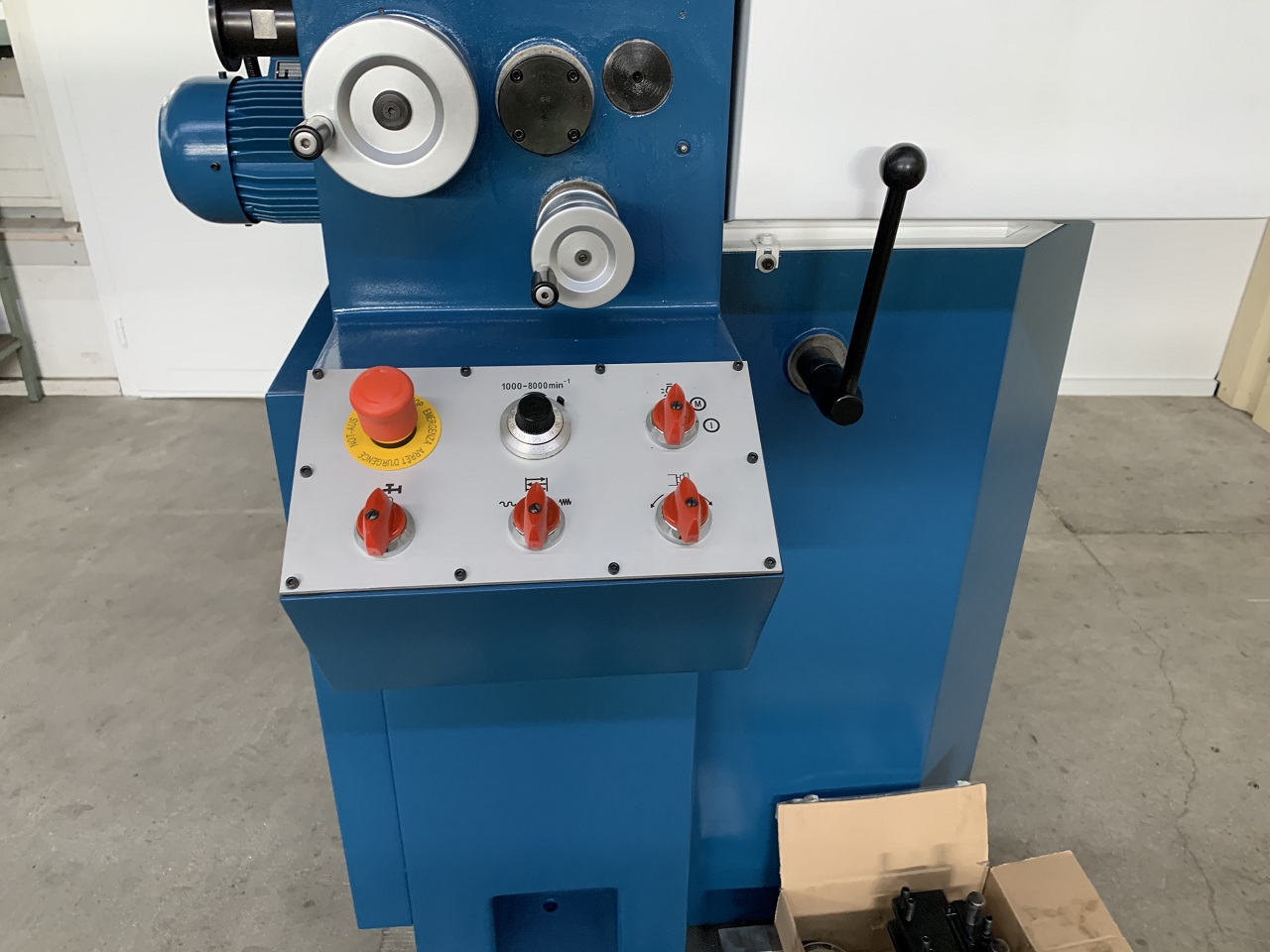

WERKZEUGSCHLEIFMASCHINE EWAG RS-07
SKU: 2170055revidiert
Fordern Sie ein Angebot an
Fabrikationsursprung Schweiz
Spannung 380/50/3
Nettogewicht ca 1100 kg
Zollposition 8460.2930
TECHNISCHE DATEN
Specification : : : : : : Description
Motor Power : : : : : 2,2 KW (3 HP)
Spindle Speed (Infinitely Variable) : : : 1000-8000 RPM
Spindle Inclination (A-Axis) : : : : -5 Degree, +20
Degree Setting Accuracy of Spindle Inclination : : 1 Degree
Stroke Range : : : : : : 175mm (6.89″)
Oscillation Stroke, steplessly adjusting during operation : : 0-45mm (0-1.77″)
Oscillation Frequency : : : : : 30/60 min
Workhead Radius Setting (Z-Axis) : : : 0.01-40mm (.0004-1.57″)
Setting Accuracy of Z-Axis : : : : 0,01mm(.0004′)
Retraction of slide from grinding to measuring position : 45mm (1.77″)
Grinding pressure: constant : : : : 250N
Cross table, clamping surface : : : : 155x205mm (6.1″x8.07″)
Travel (U & W Axis) : : : : : 60mm (2.36″)
Max. Swiveling Angle (B-Axis) : : : : 210° Projector with magnification in measuring position
Vertical travel : : : : : 75mm (2.95″)
Cross travel : : : : : : 75mm (2.95″)
irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
| Type | RS-07 |
|---|
Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : env.1100 kg
Position douanière : 8460.2930
CARACTERISTIQUES TECHNIQUES
Specification : : : : : : : : Description :
Motor Power : : : : : : : : 2,2 KW (3 HP)
Spindle Speed (Infinitely Variable) : : : : : 1000-8000 RPM
Spindle Inclination (A-Axis) : : : : : : -5 Degree, +20
Degree Setting Accuracy of Spindle Inclination : : : : 1 Degree
Stroke Range : : : : : : : : 175mm (6.89″)
Oscillation Stroke, steplessly adjusting during operation : : : 0-45mm (0-1.77″)
Oscillation Frequency : : : : : : : 30/60 min
Workhead Radius Setting (Z-Axis) : : : : : 0.01-40mm (.0004-1.57″)
Setting Accuracy of Z-Axis : : : : : : 0,01mm(.0004′)
Retraction of slide from grinding to measuring position : : : 45mm (1.77″)
Grinding pressure: constant : : : : : : 250N
Cross table, clamping surface : : : : : : 155x205mm (6.1″x8.07″)
Travel (U & W Axis) : : : : : : : 60mm (2.36″)
Max. Swiveling Angle (B-Axis) : : : : : : 210° Projector with magnification in measuring position
Vertical travel : : : : : : : : 75mm (2.95″)
Cross travel : : : : : : : : 75mm (2.95″)
sauf erreur ou omission les indications techniques vous sont données sans engagement
