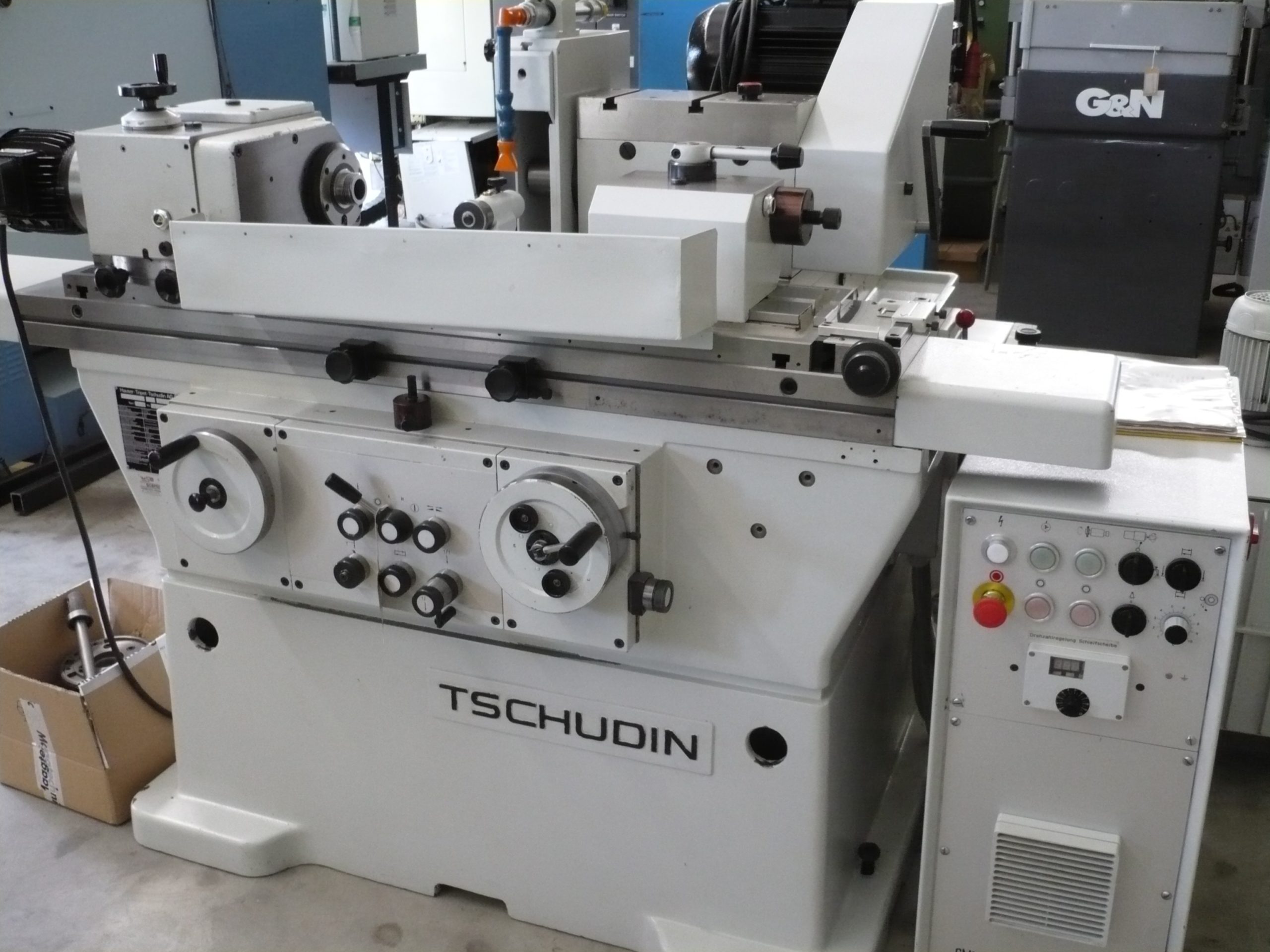

RECTIFIEUSE CYLINDRIQUE TSCHUDIN HTG-410

N° de fabrication :
Année de fabrication :
Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : 2200 kp
Dimensions : 2400x1500x1800 mm
Puissance installée : 5 kW
Position douanière :
Teinte :

CARACTERISTIQUES TECHNIQUES

CARACTERISTIQUES PRINCIPALES
Distance entre-pointes : 480 mm
Hauteur de pointes : 100 mm
Hauteur de pointes sur fondement : 1080 mm

COULISSE LONGITUDINALE
Course : 420 mm
Vitesse : 0-5 m/min
Durée de la temporisation : 0-10 sec
Orientation de la table : 9° env.

COULISSE TRANSVERSALE
Course commandée par volant : 45 mm
Avance rapide automatique : 38 mm
Course automatique : 0-1,2 mm/dia.
Valeur de l’avance : 0-3 mm/min
Valeur de l’avance fine : 0,01-2 mm/min
Valeur de l’avance superfine : 0,005-1 mm/min
Temps d’étincelage : 2-30 sec
Valeur de l’avance graduelle automatique : 0-0,05 mm/dia.
Valeur de l’avance fine graduelle automatique : 0-0,1 mm/dia.
Course d’étincelage : 0-50 nombre

POUPEE PORTE-MEULE
Dia. de meule : 350 mm
Largeur de meule maxi. : 50 mm
Alésage de meule : 127 mm
Orientation : 5° env.
Puissance du moteur : 3 kW

POUPEE PORTE-PIECE
Cône de la broche : CM 4
Nez de la broche : M48x3 mm
Orientation : 360°
Vitesse de la broche à réglage continu : 65-500 t/min
Puissance du moteur : 0,55 kW

CONTRE-POUPEE
Cône du fourreau : CM 3
Course du fourreau : 20 mm

GROUPE HYDRAULIQUE
Capacité : 58 lt
Puissance du moteur : 0,55 kW

GROUPE D’ARROSAGE
Capacité : 200 lt
Débit de la pompe à 2 m d’élévation : 63 l/min
Puissance du moteur : 0,25 kW

sauf erreur ou omission les indications techniques vous sont données sans engagement
