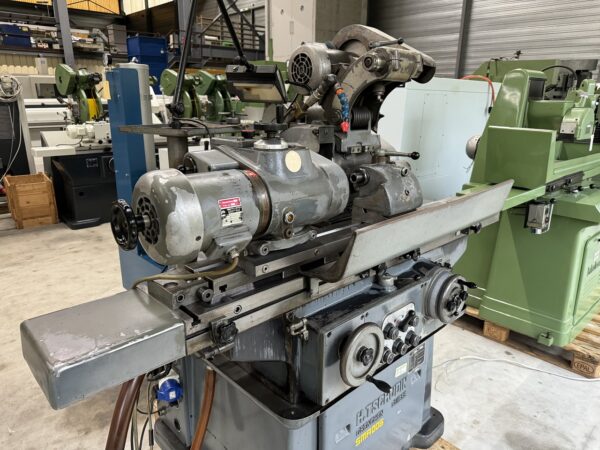

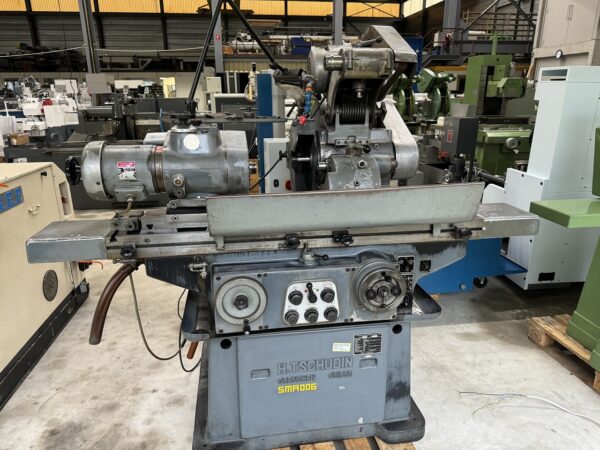

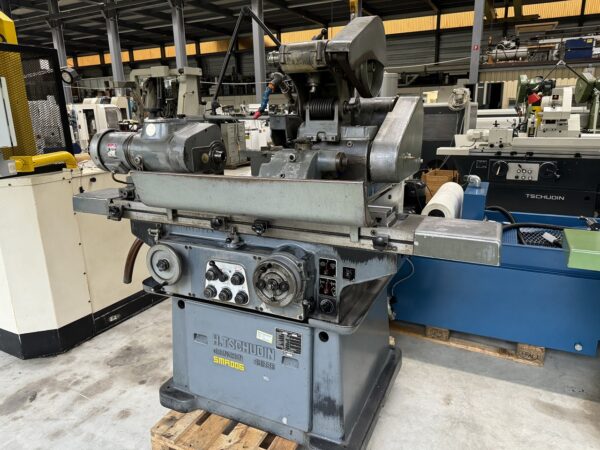

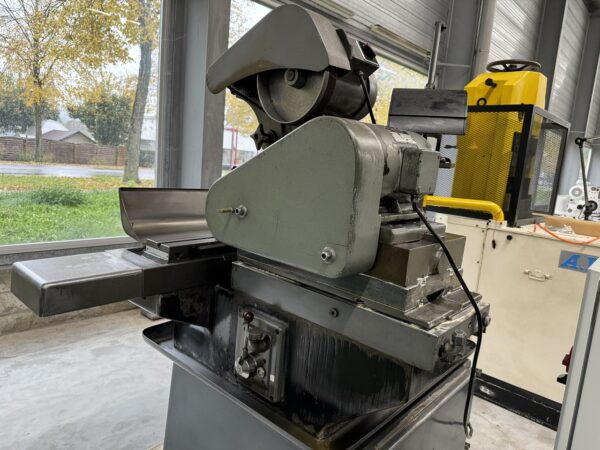

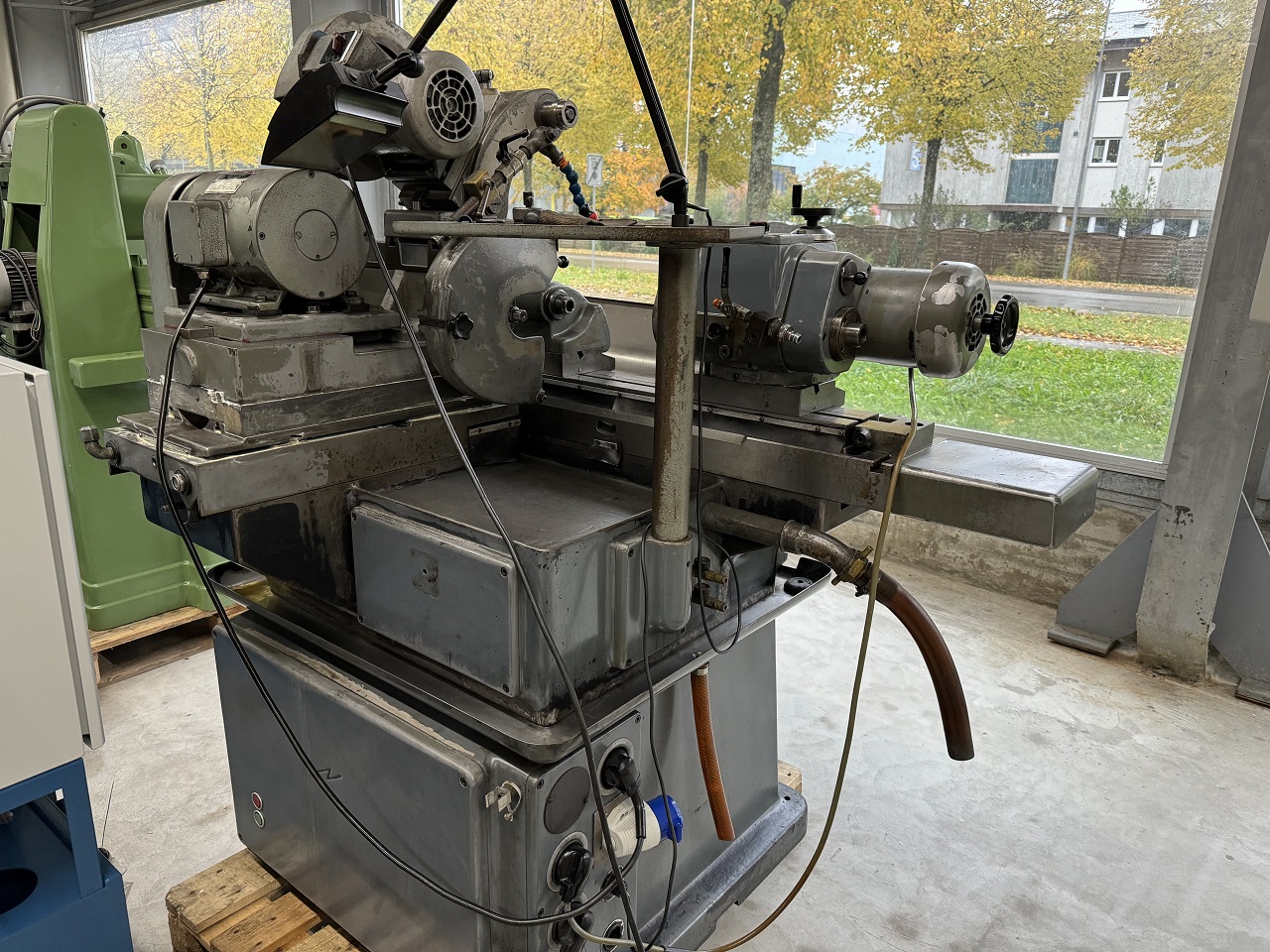

RUNDSCHLEIFMASCHINE “TSCHUDIN” TYP HTG-400

Inventar Nr. 2210074 bestehend aus :

– Werkstückspindelstock MK4 auf Aufsatzsohle 50 mm
– Schleifspindelstock auf Sohle 50 mm
– Reitstock MK3 auf Sohle 50 mm.
– 1 Innenschleifvorrichtung
– 16 Schleifscheibeneinsätze
– 1 Spannzangeneinsatz ESX-20 mit 4 ESX-20 Spannzangen
– 1 Auswuchtdorn
– 1 Auswerfer
– 1 einklappbarer Schleifscheibenabrichter mit Diamantvierkant auf 50 mm Sohle
– 1 Lünette mit 3 Backen auf Sohle 50 mm
– 1 Lünette mit 2 Backen
– 1 Magnetplatte Ø 160 mm
– 1 Zugstange W-20
– 1 Reduzierhülse MK4/W20
– 1 PlanscheibeØ 200 mm mit 8 T-Nuten W-20
– 1 Reduzierhülse MK4/MK3
– 1 Satz von 8 Mitnahme bolzen
– 1 Satz von 4 Gegenspitzen MK 3
– 1 halbe hohle Gegenspitze MK3
– 1 Schutzmutter für die Spindelnase W-20
– 1 Schrank mit zwei schiebende Türe und 4 schwenkbaren Schubladen

Fabrikationsursprung Schweiz
Spannung 380 / 50 / 3
Nettogewicht 1500 k
Leistungsbedarf : 4,5 kW
Masse 2230x1200x1900
Zollposition 8460.2920

TECHNISCHE DATEN

Spitzenweite 400 mm
Spitzenhöhe : 100 mm
Spitzenhöhe ab Boden 1080 mm

LAENGSCHLITTEN :
Weg : 400 mm
Geschwindigkeit : 0-5 m/Min
Umsteuerverzögerungszeit 0-10 Sek.
Tischenwenkbarkeit 11° ca.

QUERSCHLITTEN :
Weg über Handrad 45 mm
Eingang automatisch : 38 mm
Zustellweg automatisch 0-1,2 mm/Durchm.
Zustellgeschwindigkeit 0-3 mm/Min
Ausfunkzeit : 2-30 Sek.
Zustellweg, stufenweise automatisch : 0-0,05 mm/Durchm

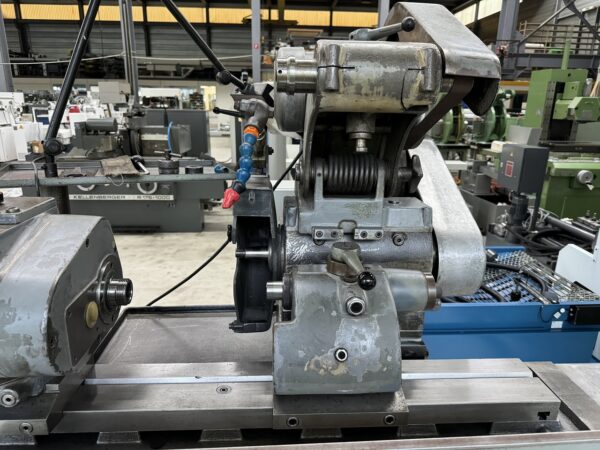

SCHLEIFSPINDELSTOCK :
Schleifscheibendurchmesser 350 mm
Schleifscheibenbreite max. 50 mm
Schleifscheibenbohrung 127 mm
Schwenkbarkeit 5° ca.
Motorleistung 3 kW

WERKSTUECKSPINDELSTOCK :
Spindelkonuns 4 MK
Spindelnase : M48x3 mm
Schwenkbarkeit 360°
Spindeldrehzahl, stufenlos 65-500 U/Min.
Motorleistung 0,55 kW

REITSTOCK :
Pinolenkonus 3 MK
Pinolenweg 20 mm

HYDRAULIKAGGREGAT :
Inhalt 40 lt
Motorleistung 0,37 kW

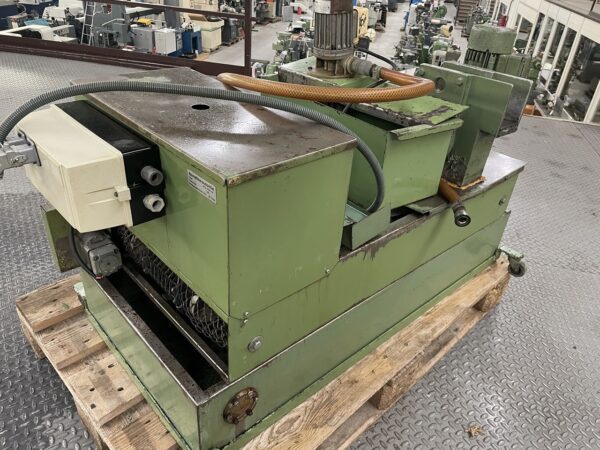

KUEHLMITTELAGGREGAT :
Inhalt 200 lt
Fördermenge bei 2 m Förderhöhe 63 lt/Min
Motorleistung 0,25 kW

irrtum oder versehen vorbehalten sind die technische daten
