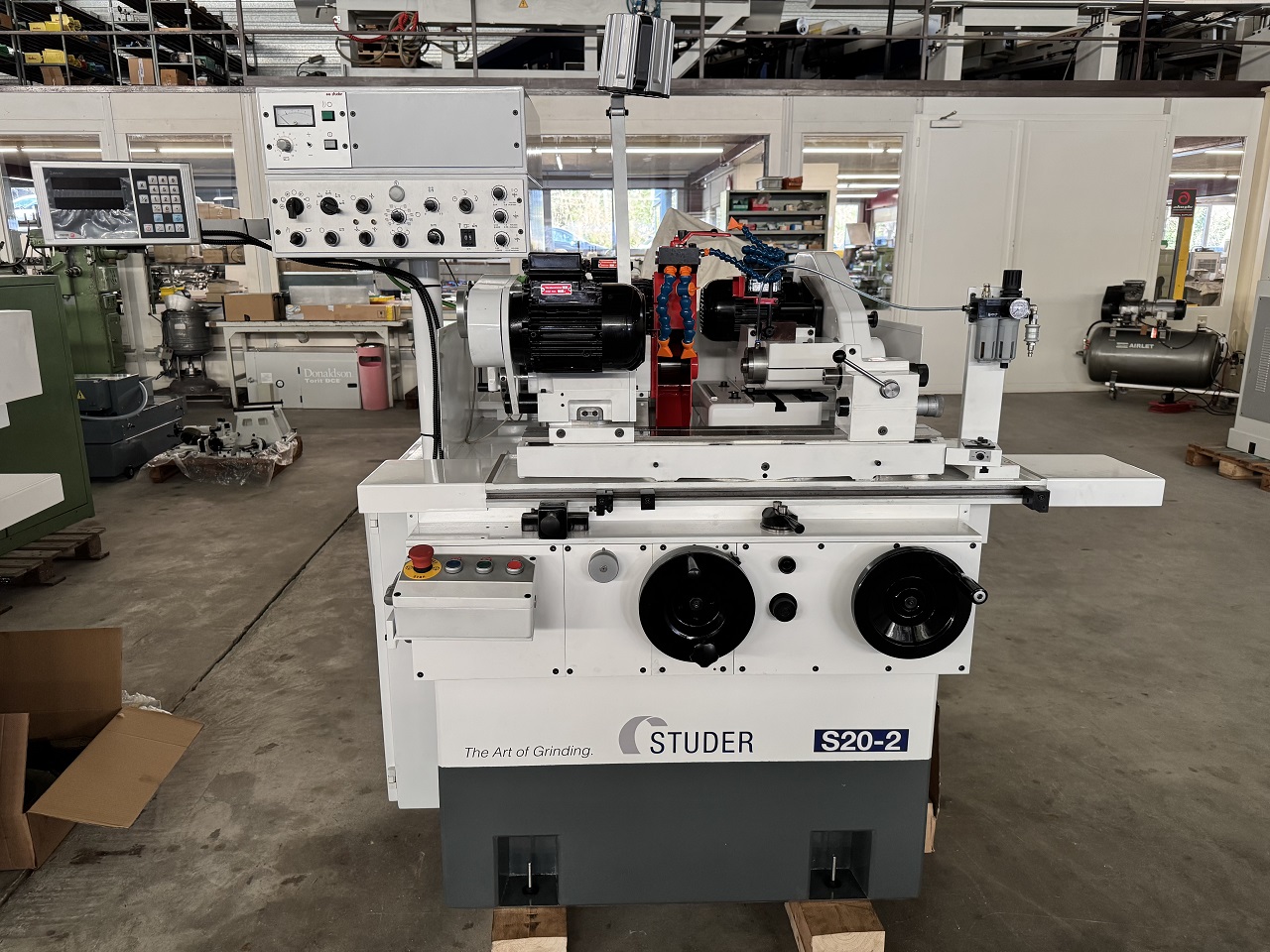

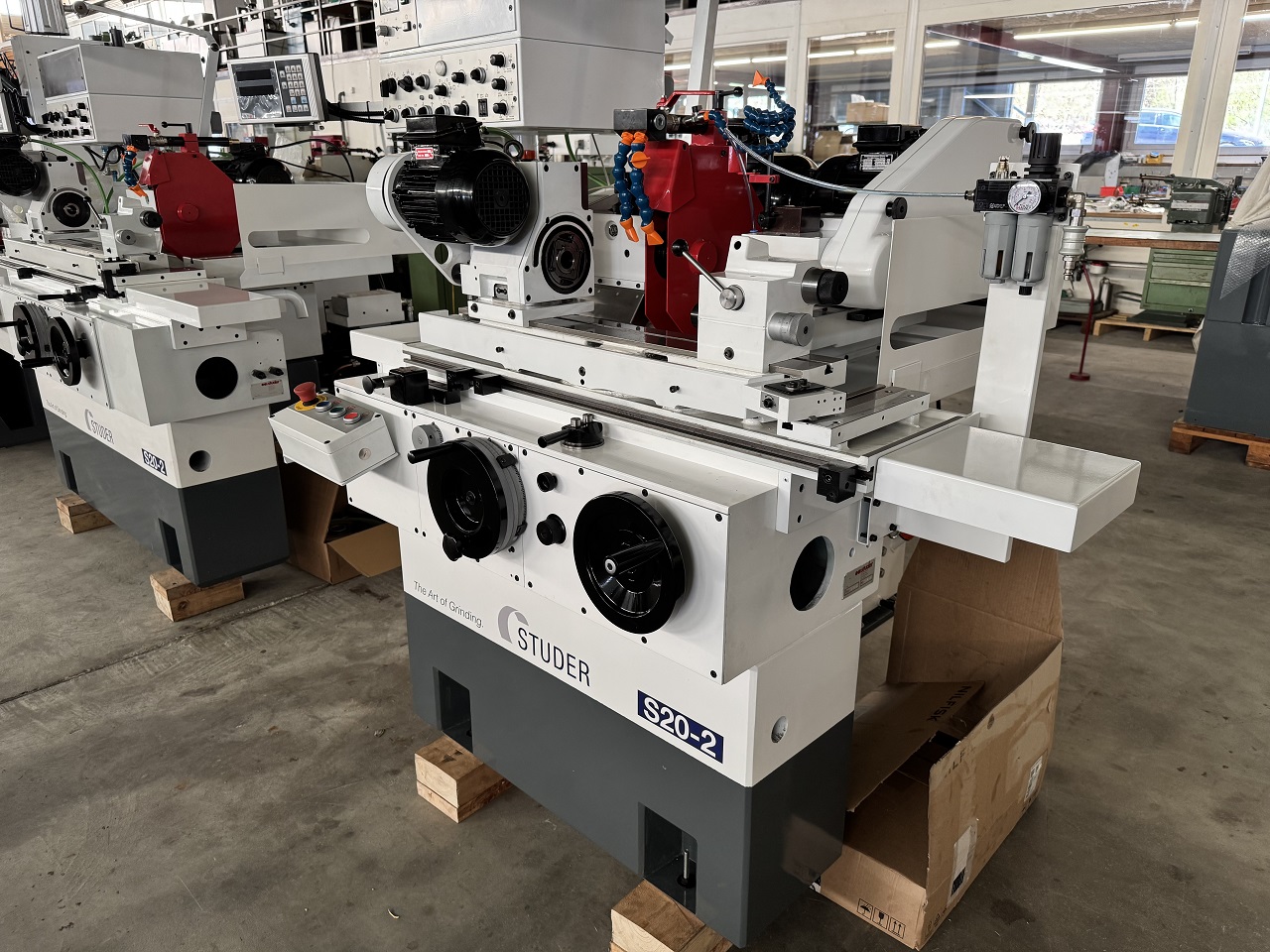

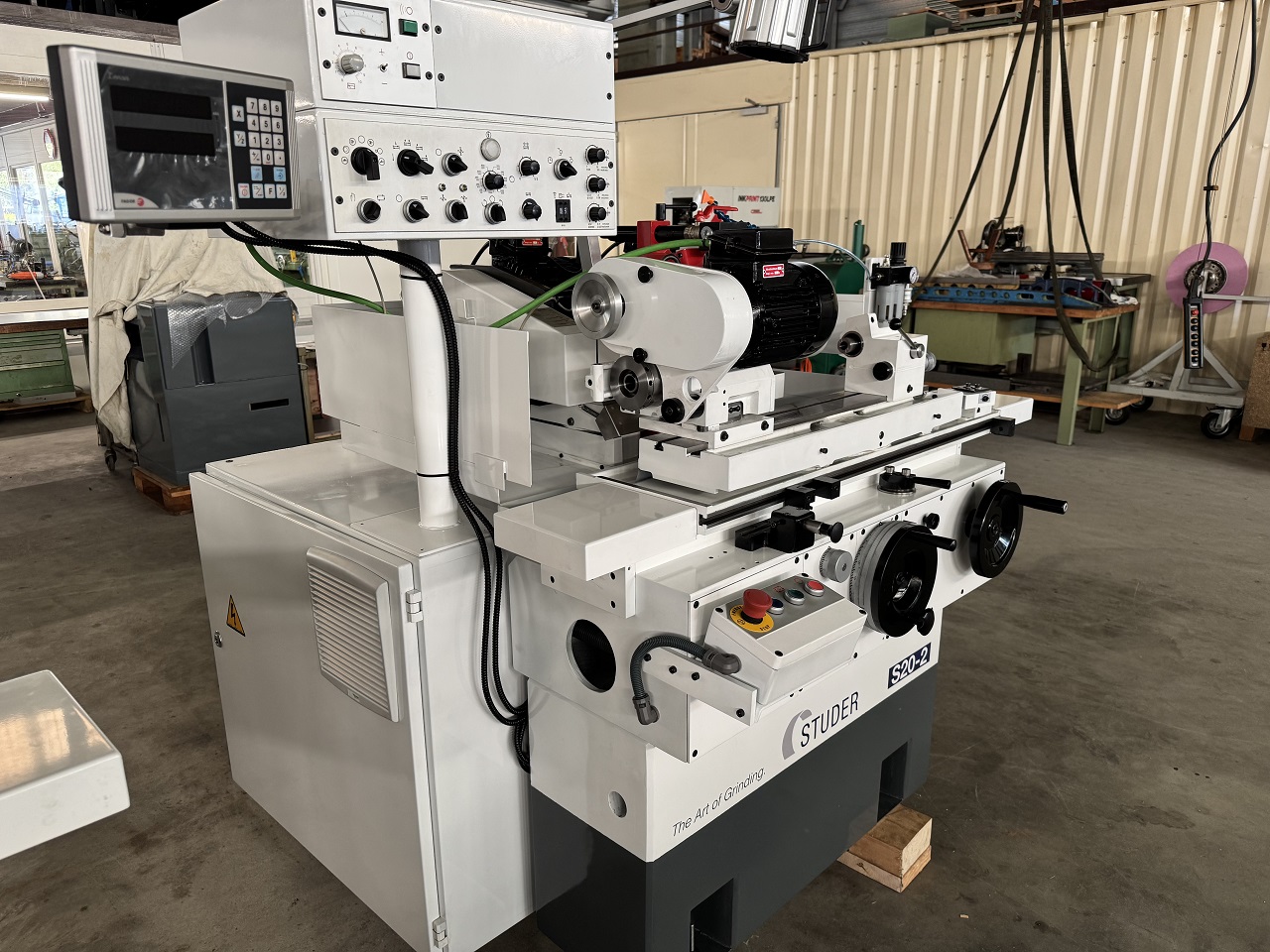

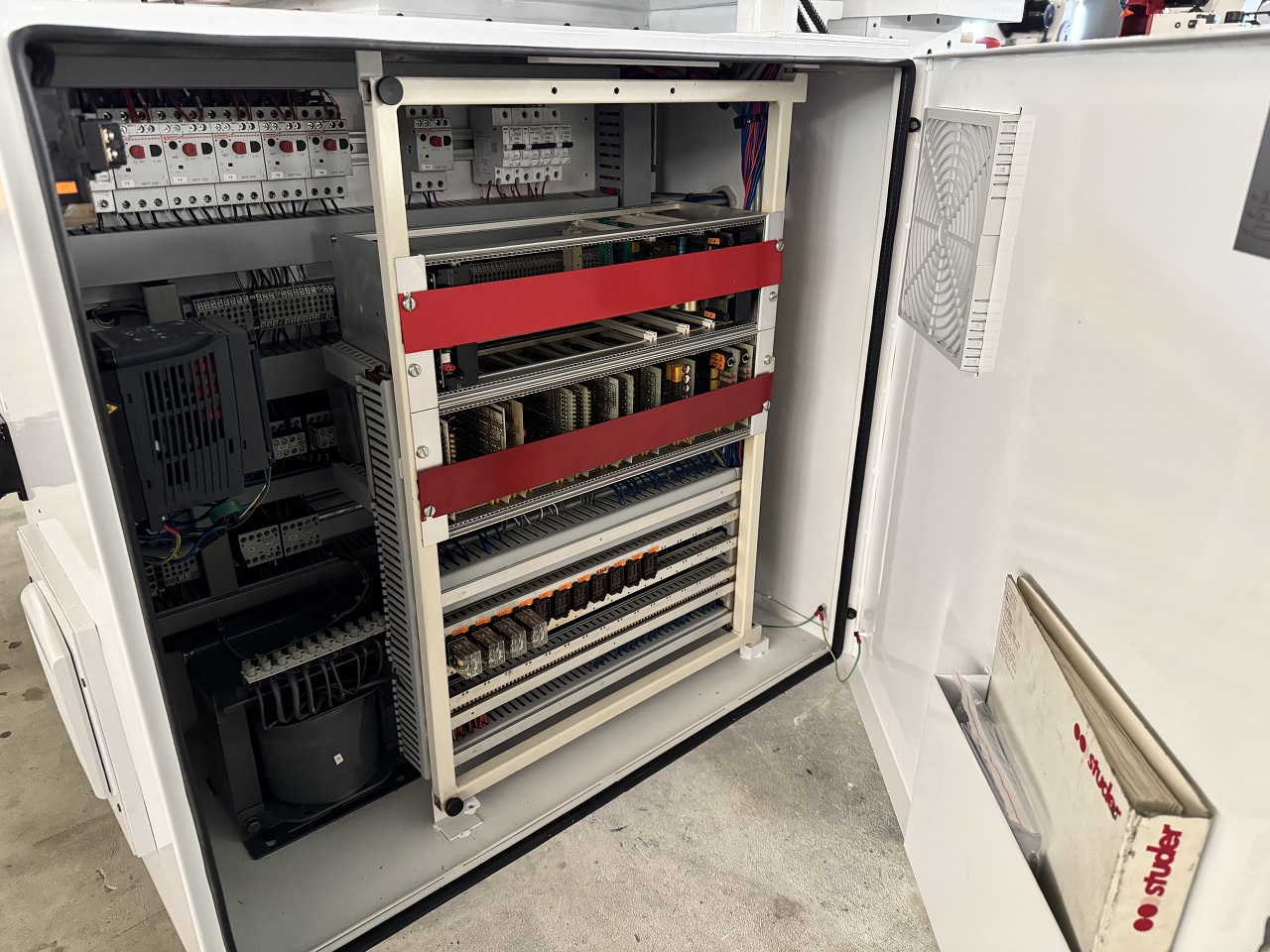

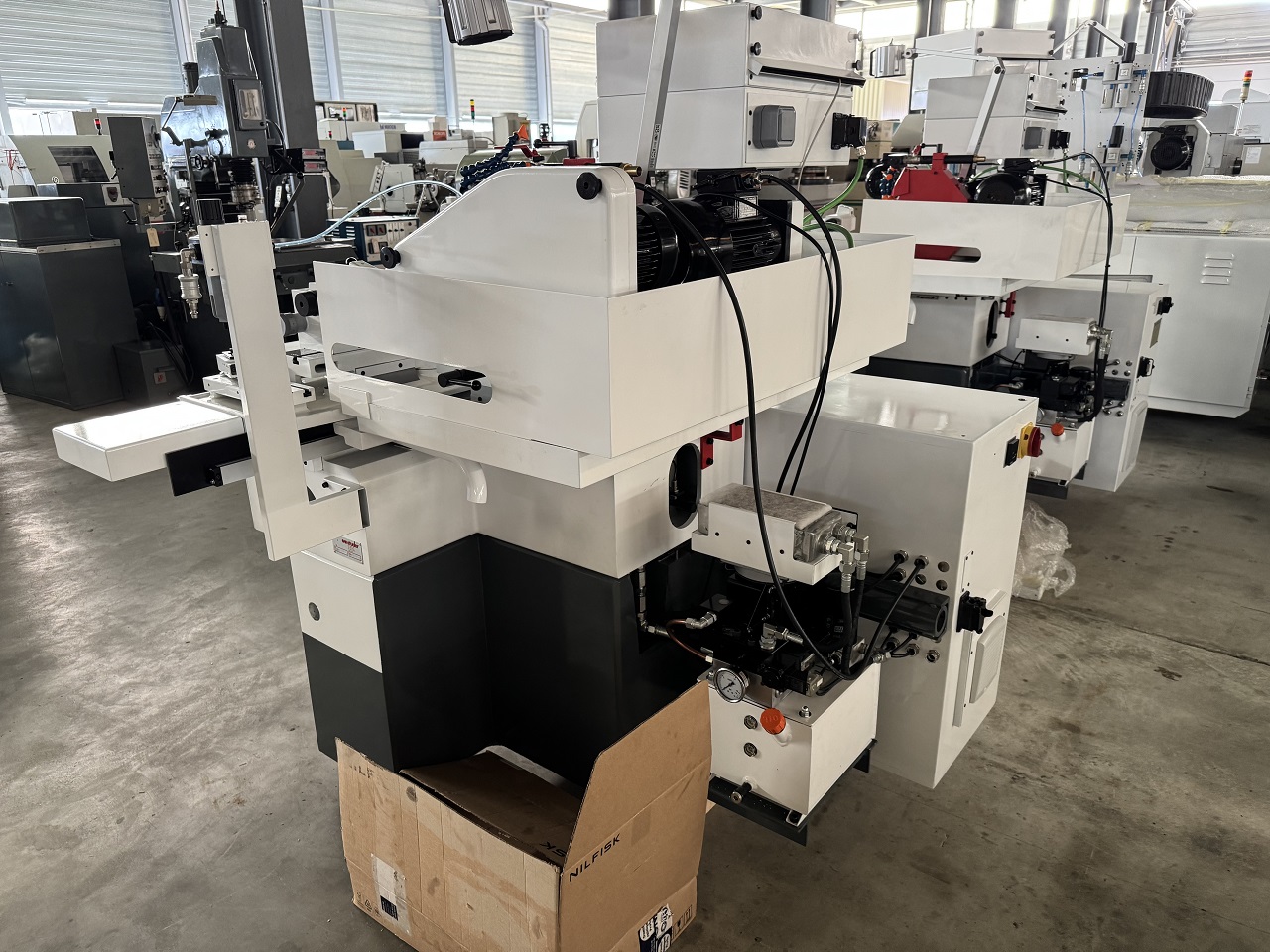

RECTIFIEUSE CYLINDRIQUE “STUDER” TYPE S-20 2

N° de fabrication :
Année de fabrication :
Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : env. 1600 kg
Position douanière : 8460.2920
Teinte :
Dimensions : 235x155x145cm

CARACTERISTIQUES TECHNIQUES
:

DIMENSIONS PRINCIPALES :
hauteur des pointes : 100 mm
distance entre pointes : 400/650 mm

COULISSE LONGITUDINALE :
course max : 420/650 mm
déplacement auto minimal : 1 mm
vitesse vt : 100-3500 mm/min
temporisation du renversement : 0-5 sec.
orientation max de la table 400/650 mm : 30°/15°

COULISSE TRANSVERSALE :
course max : 170 mm
déplacement rapide : 30 mm
profondeur de fonçage en dia : 1,9 mm
avance 1 : 0.03 – 1.5 mm/min
avance 2 : 0.02 – 0.3 mm/min
avance de fonçage par impulsion : 0.0005-0.025 mm

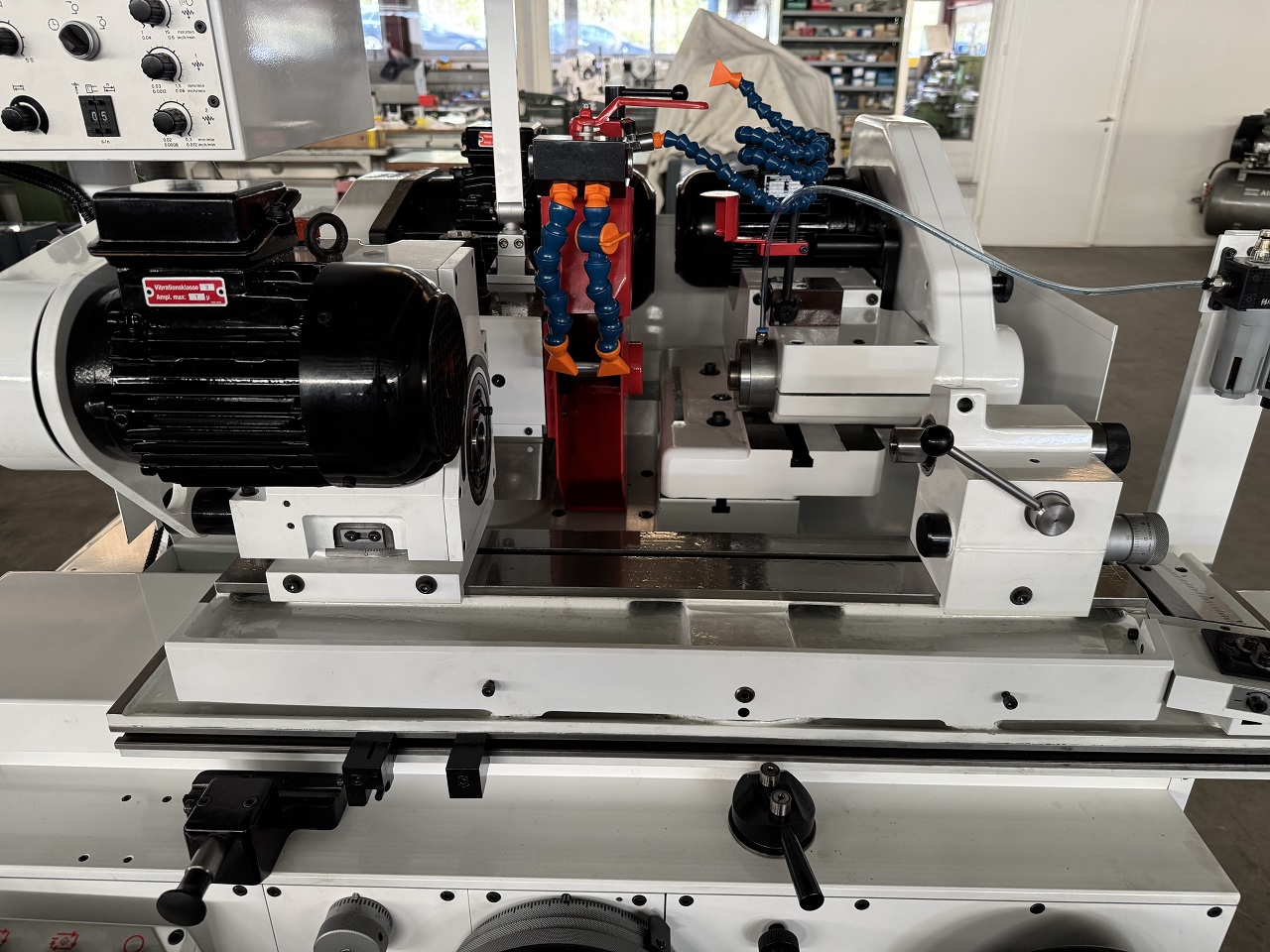

POUPEE PORTE-MEULE :
meule : dia. X largeur X alésage : 350x32x127 mm
puissance d’entraînement : 3 kW
vitesse périphérique vs : 30 m/s
nombre de tours : 1600/1975/2200 min-1
déplacement manuel : 120 mm
orientation vers la droite : 15°+30°
option protecteur pour train de meules largeur max : 50 mm

POUPEE PORTE-PIECE
Orientation : 0° – 90°
nombre de tours nw : 80/175/380/800 min-1
cône intérieur : morse 4
pinces de serrage : W-20
puissance d’entraînement : 0.5 kW
poids max des pièces : 20 kg
charge lors de la rectification en l’air : 12 Nm
options entraînement en continu plage de réglage I : 30-300 min-1
options entraînement en continu plage de réglage II : 120-1200 min-1

CONTRE-POUPEE :
cône intérieur : morse 2
course du fourreau : 20 mm

PRECISION DE TRAVAIL GARANTIE :
rectitude de la génératrice :
entre-pointes : 400 mm
mesurée sur 400 mm : 0.002 mm
entre-pointes : 650 mm
mesurée sur 650 mm : 0.003 mm
précision de circularité pour rectification en l’air : 0.0004 mm

VALEURS DE RACCORDEMENT :
puissance absorbée : max 8 kVA
variations max de tension admissibles : –15 % + 10 %
variations max de fréquence admissibles : +/- 3 %
air comprimé : 5 bar

: : : sauf erreur ou omission les indications techniques
: : : : : vous sont données sans engagement
