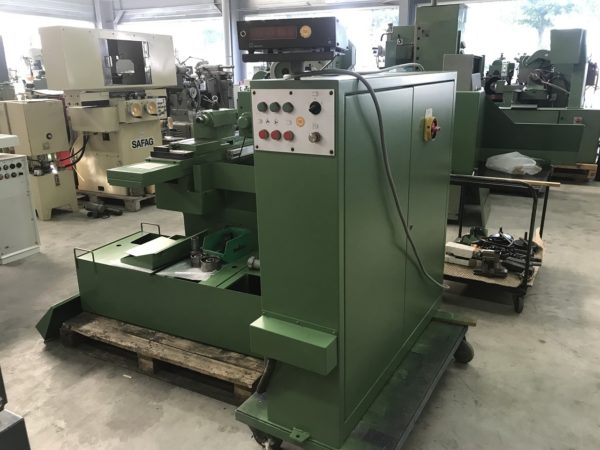

RECTIFIEUSE CYLINDRIQUE KELLENBERGER 600-U

Origine : CH
Voltage : 380 / 50 /3
Poids net : 2200 kg env.
Position douanière : 8460.2920

CARACTERISTIQUES TECHNIQUES

Ecartement nominal des pointes : 600 mm
Ecart. des pointes max. (poupée saillantes) : 750 mm
Hauteur des pointes, normale : 125 mm
Hauteur des pointes avec semelles
interchangeables pour les poupées : 175 => 250 mm
Dia. max. de la pce (125 mm hauteur de pointes) : 250 mm
Dia. max. de la pce avec semelles interchangeables : 350 => 500 mm
Orientation de la table dans chaque sens : 10°
Longueur max. pour rectif. de surfaces planes :
(largeur max. = 200 mm) : 900 mm
Vitesse de la table à variation hydraulique continue, : – 6 m/min env.
Temporisation du renversement de la table : 0-5 sec.
Meule pour rectification extérieur, diamètre- :
largeur-alésage : 400x50x127 mm
Meule pour rectification de surfaces planes : 250x13x76 mm
Vitesse de la broche porte-meule : 1500/1700/2200/3600 t/min.
Orientation de la poupée porte-meule : 270°
Avec index tous les : 90°
Déplacement vertical de la poupée porte-meule, :
hauteur des pointes : 125-350 mm
Course transversale de la poupée porte-meule : 285 mm
Course hydraulique de l’avance et du recul rapide. : 40 mm
Avance intermittante de la meule par renversement de :
la table : 0,001-0.03 mm/dia
Avance continue pour la rectification en plongée : 0-0,9 mm/dia.
Butée micrométrique de l’avance, par division : 0,001 mm/dia.
Orientation de la poupée porte-pièce : 360°
Vitesse de la broche porte-pièce à variation continue, :
normal/spécial en t/min. : 20-400/10-400
Cône intérieur de la poupée porte-pièce/ :
contre-poupée : 5/3 Morse
Moteur de la poupée porte-meule, env. : 4 CV

sauf erreur ou omission les indications techniques vous sont données sans engagement

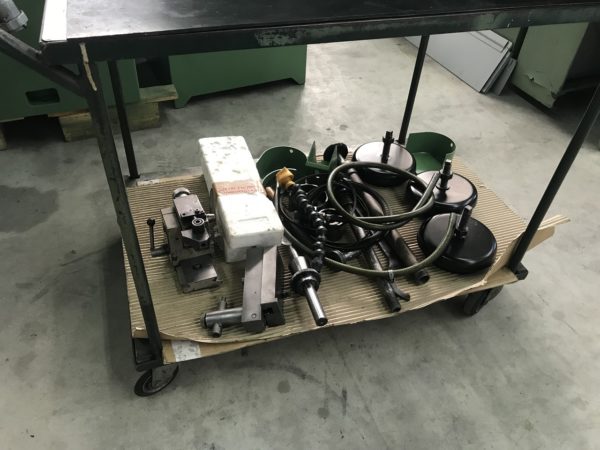

Inventaire no.2170089, machine comprenant :

1 poupée porte-pièce CM5
1 règle sinus sans comparateur
1 poupée porte-meule avec 4 poulies
1 contre-poupée CM3
1 dispositif de serrage pinces avec tirant det douille de réduction B32
1 dispositif de rectifiage intérieur avec quill Fischer UJ50x250 – poulie Ø 48 pour 14000 min-1
1 dispositif de dressage de meule pivotant avec semelle 50 mm
1 butée pour le pivotement de la table sans comparateur
1 dispositif d’arrosage par décantation
1 extracteur
1 tasseau d’équilibrage
