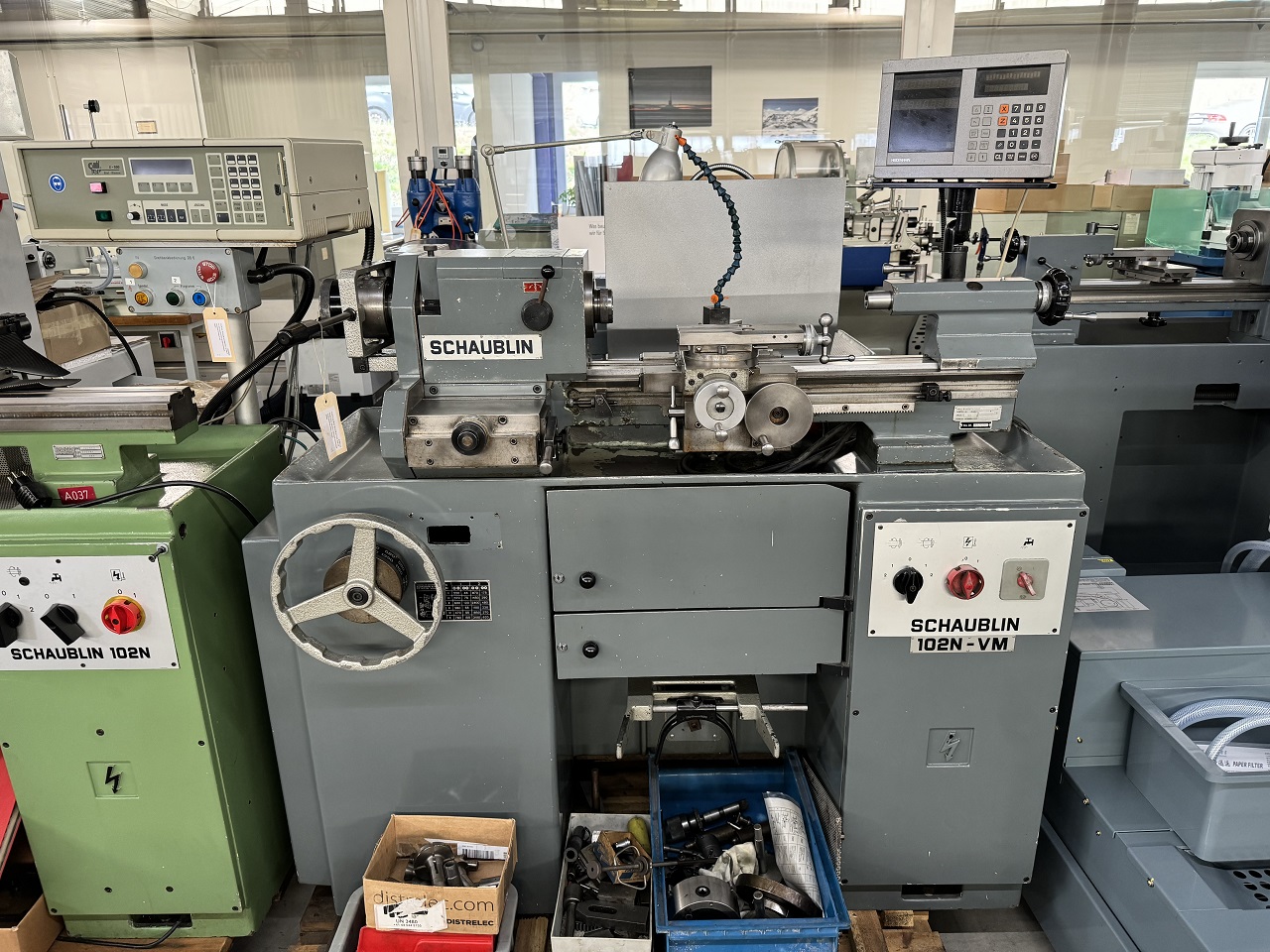

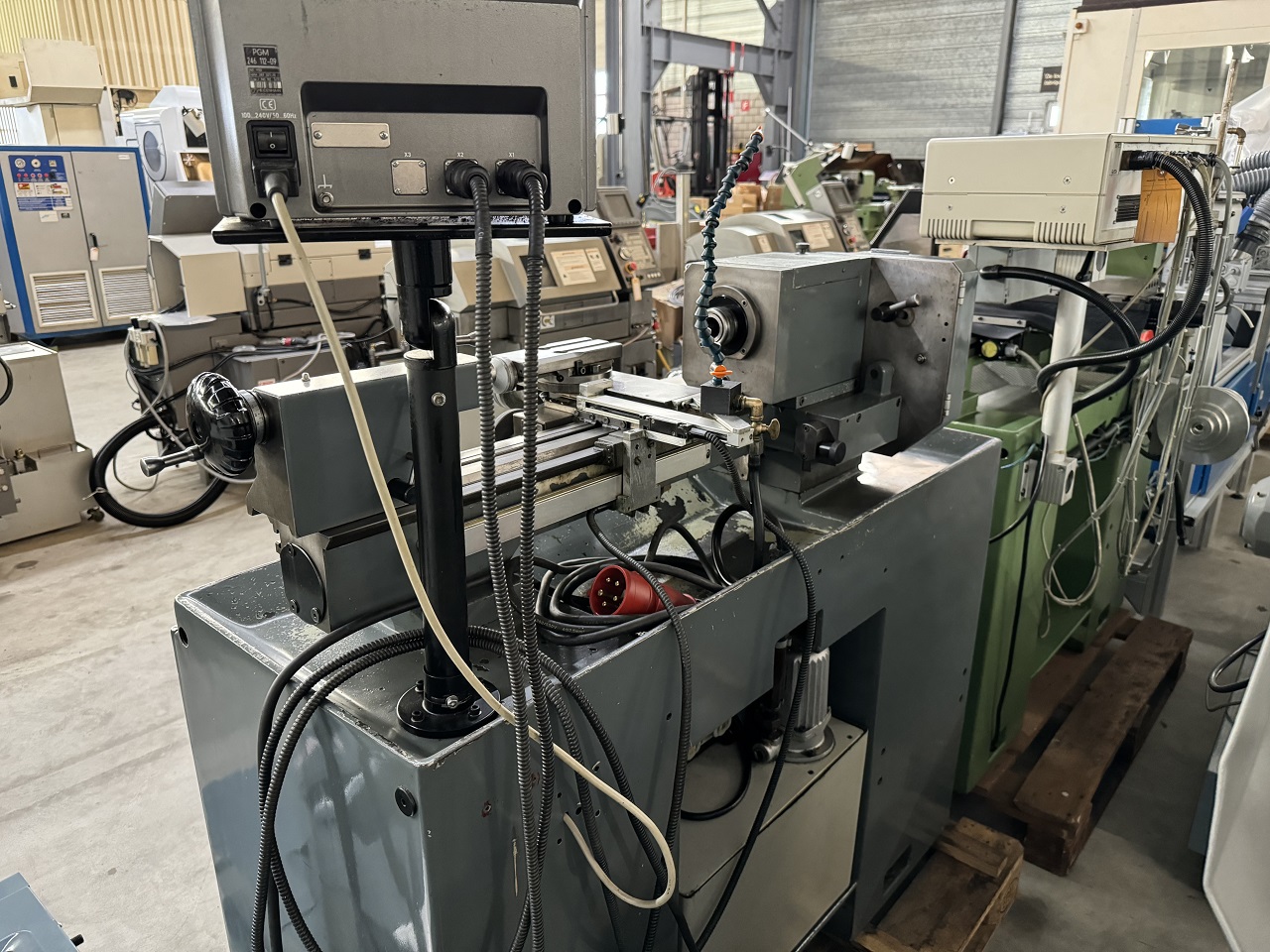

LEITSPINDELDREHBANK “SCHAUBLIN” TYP 102N-VM W-25

Inventar Nr. 2180113, Maschinen’s Zubehörliste :

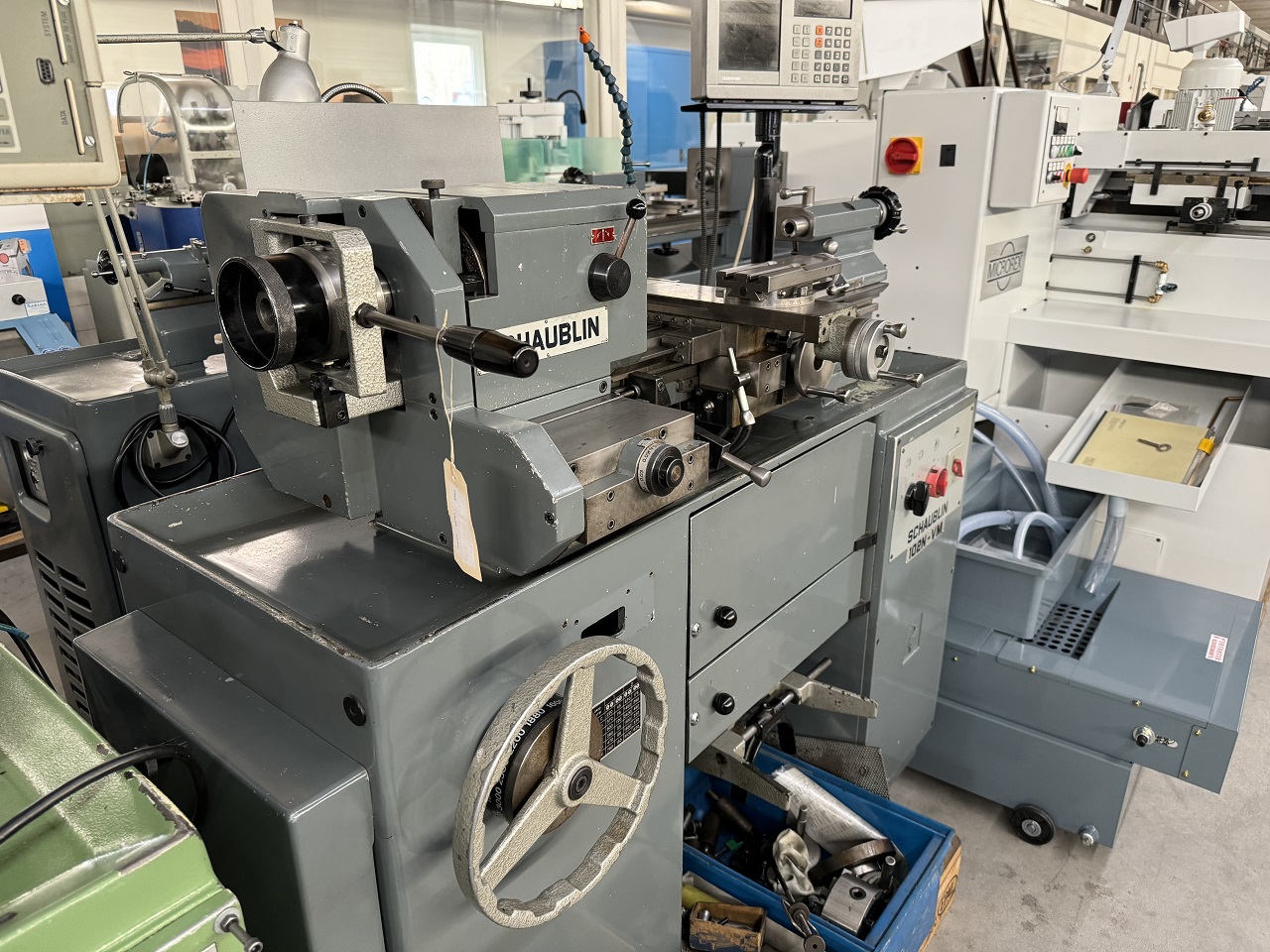

– 1 Spindelstock W-25 mit reduziergetriebe und schnellspannvorrichtung
– 1 Spindelnaseschutz W-25

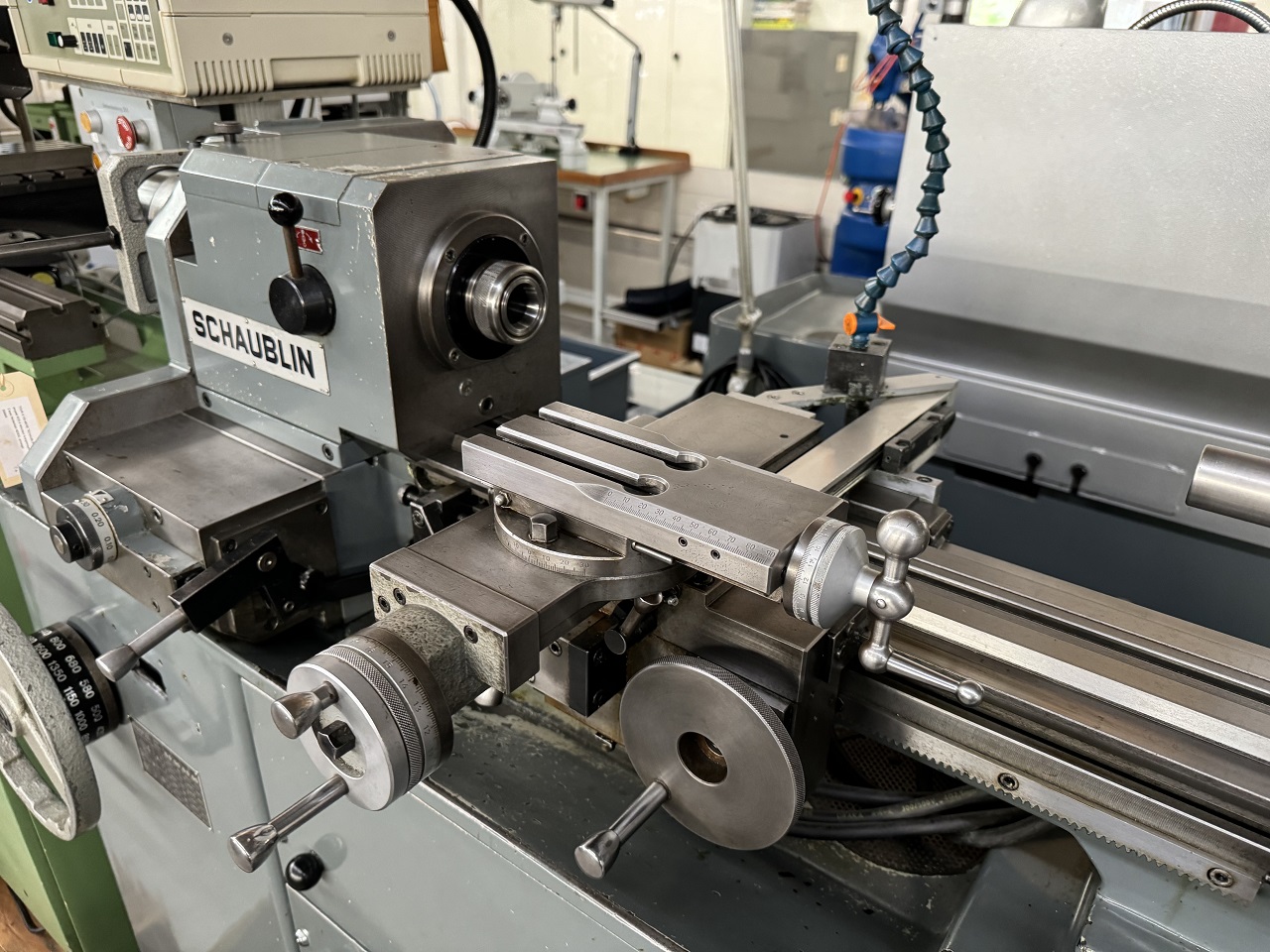

– 1 Kreuzsupport schlepper
– 1 Reitstock MK 2

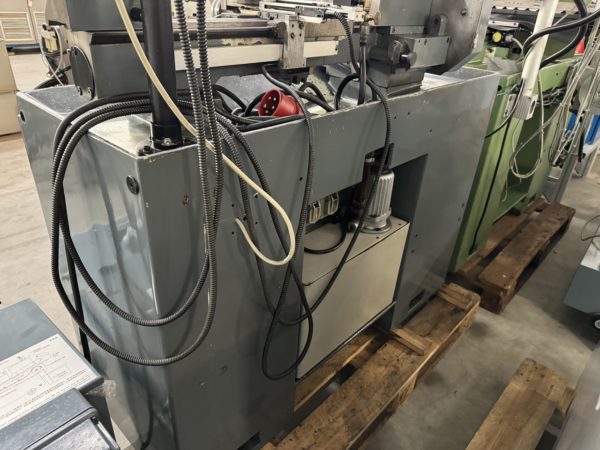

– 1 Gusssockel mit 2 pivotierende Schubladen
– 1 Elektrische ausrüstung 380V
– 1 Kühlmittelanlage

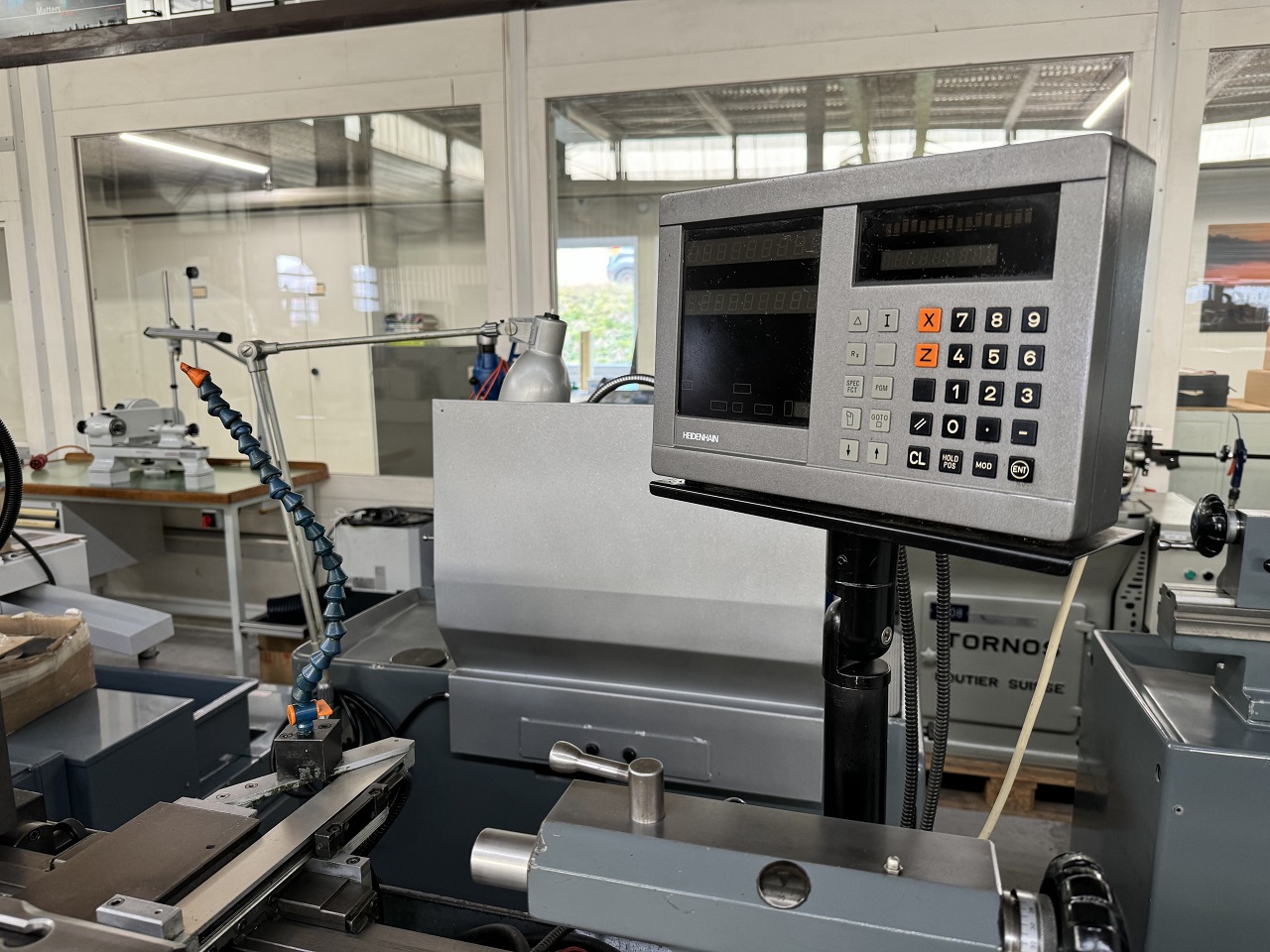

– 1 2-achsig Digitalanzeige Heidenhain ND 930
– 1 Satz von 31 Zahnräder
– 1 Satz von 50 passende Spannzangen W-25
– 1 Spitze voll W-25
– 1 Mitnehmplatte W-25
– 1 2×3-Backenfutter Ø 125 ohne Flansch
– 1 Bohrfutterflansch Ø 150 W-25
– 1 Werkzeughalter Multifix typ A
– 2 Meisselhalter Multifix typ AD 1675
– 1 Rotierende Gegenspitze MK 2 – voll

Ursprung CH
Nettogewicht 550 kg
Voltage : 380V/50Hz/3ph
Dimensionen 1550x510x1555 mm

TECHNISCHE DATEN

Arbeitsbereich :
Spitzenhöhe 102 mm
Spitzenweite mit normalem Spindelstock 450 mm
Spitzenweite mit Reduziergetriebe-Spindelstock 375 mm
Drehdurchmesser über der Wange 200 mm
Drehdurchmesser über dem Schlitten 120 mm

Spindelstöcke :
Spindelnase für Spannzangen Typ SCHAUBLIN W 25
Spindelbohrung 25 mm
Spannzangen-Durchlass 19mm
Reduktionsverhältnis des Rädergetriebes 1:5

Wange :
Höhe – Breite – Länge 168 – 130 – 1000 mm
Wange aus Guss, Trapezprofil wie Drehbank 102 N und Schwalbenschwanzführung gehärtet und geschliffen.

Schlitten :
Grösster Weg auf der Wange 400 mm
Werkzeugschlitten (Breite – Länge) 80 – 194 mm
Weg (Handverstellung) 90 mm
Spitzenhöhe über Werkzeugschlitten 20 mm
Schaft der Drehstähle 12 x 12 mm
Querschlitten (Breite – Länge 94 – 300 mm
Weg (Handverstellung) 100 mm
Bettschlitten (Länge der Führung auf der Wange) 250 mm

Leitspindel :
Leitspindel zum Längsdrehen und Gewindeschneiden 40 mm Dia
Leitspindel gehärtet, Gewinde geschliffen, Steigung 4 mm

Längsdrehen :
8 Längsvorschübe : 0,02-0,03-0,04-0,06-0,08-0,1-0,2-0,3 mm pro Spindelumdrehung
Grössere Vorschübe durch Verwendung zum Längsdrehent der Gewindeschneid-Wechselräder.

Gewindeschneiden :
Grösste Steigung mit Standard-Wechselrädersatz 4 mm
Maschinenschild für 20 metrische Steigungen 0,25-4 mm
Maschinenschild für 25 englische Steigungen 80-6 G/’’

Teitstock mit Gewindespindel und Handrad :
Durchmesser der Pinole 30 mm
Innenkonus der Pinole 2 MORSE
Weg der Pinole 80 mm

Lünetten :
Durchlass in der festen Lünette 70 mm
Durchlass in der mitlaufenden Lünette 40 mm

Kühlvorrichtung :
Kühlmittelbehälter – Inhalt 23 Liter

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
