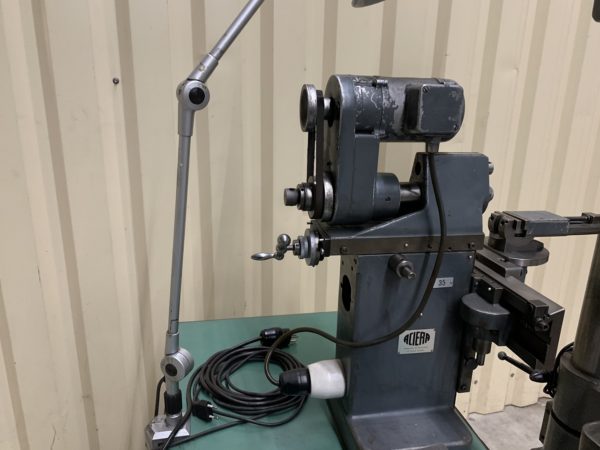

UNIVERSAL-FRAESMASCHINE “ACIERA” TYP F-1
SKU: 2180223auf Werktisch mit Spindeleinheit W12, neigbarer Halter
Fordern Sie ein Angebot an
Fabrikationsusrsprung Schweiz
Spannung 380/50/3
Nettogewicht 190 kg
Aussenmasse 166x73x160 cm
Zollposition 8459.6930
TECHNISCHE DATEN
MOTOR
Frässpindel 2800 U/min, 245W
Kühlmitteleinrichtung 2800 U/min, 70W
HUEBE
Längs, von Hand 100 mm
Längs, zusätzlich durch Verschiebung 100 mm
somit Längs total 200 mm
Vertikal 150 mm
Spindelstock quer 75 mm
HANDVORSCHUEBE
Mit Gewindespindel oder Handhebel :
Längsspindel : 1 Umdrehung 2 mm
Vertikalspindel : 1 Umdrehung 2 mm
Quer : 1 Umdrehung 2 mm
Ablesetrommeln, 1 Teilung 0.01 mm
ABMESSUNGEN
Minimale/maximale Distanz zwischen :
a) einfachem Tisch und Horizontalfrässpindel 10-160 mm
b) einfachem Tisch und Vertikalspindelnase 0-175 mm
Maximaler Fräserdurchmesser für arbeiten mit
Gegenspitze 60 mm
EINFACHER TISCH
Aufspannfläche 220 x 100 mm
3 T-Nuten, Breite 8 mm
Nutenabstand 35 mm
irrtum oder versehen vorbehalten sind die technischen daten
| Type | F-1 |
|---|
Origine de fabrication : Suisse
Voltage : 380V
Poids net : 190 kg
Position douanière : 8459.6930
Dimensions : 166 x 73 x 160 cm
CARACTERISTIQUES TECHNIQUES
Courses :
-Longitudinale : 150 mm
-Longit. suppl. de la table sur le tablier : 90 mm
-Longitudinale totale : 240 mm
-Verticale : 200 mm
-Transversale : 150 mm
-Réglette sur les 3 axes
Avances manuelles :
-Par vis ou par levier
-1 tour de la vis (pour les 3 axes) : 2 mm
-Tambour de lecture, 1 division : 0,01
Broche
-Pour pinces et tasseaux, type W12, au corps : 12 mm
-Entrainement par moteur AC : 370 W
-Vitesses variables en continu : : 45-2600/150-60000 min-1
-2 paliers avec courroies
-Basculement de la position horizontale à la position verticale : 0-90°
Capacité :
-Distance mini-maxi :
-Table simple – axe broche longitudinale : 43-243 mm
-Table simple – broche verticale : 0-150 mm
-Passage maxi. sous le support de la contre pointe, DIA : dia 90 mm
Table simple :
-Surface utile : 280 x 120 mm
-3 rainures T, écartement 35 mm, largeur : 8-H7
sauf erreur ou omission les indications techniques vous sont données sans engagement
