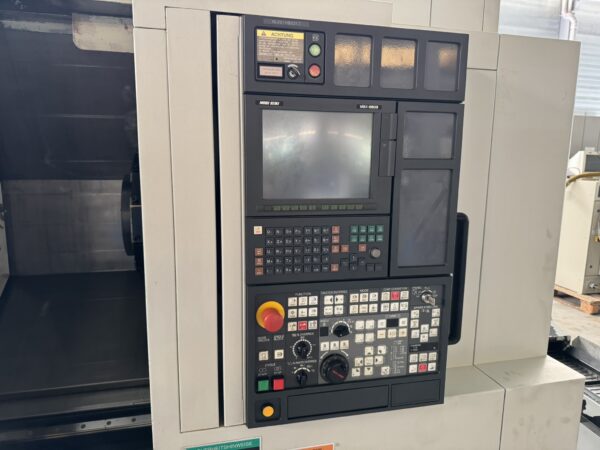

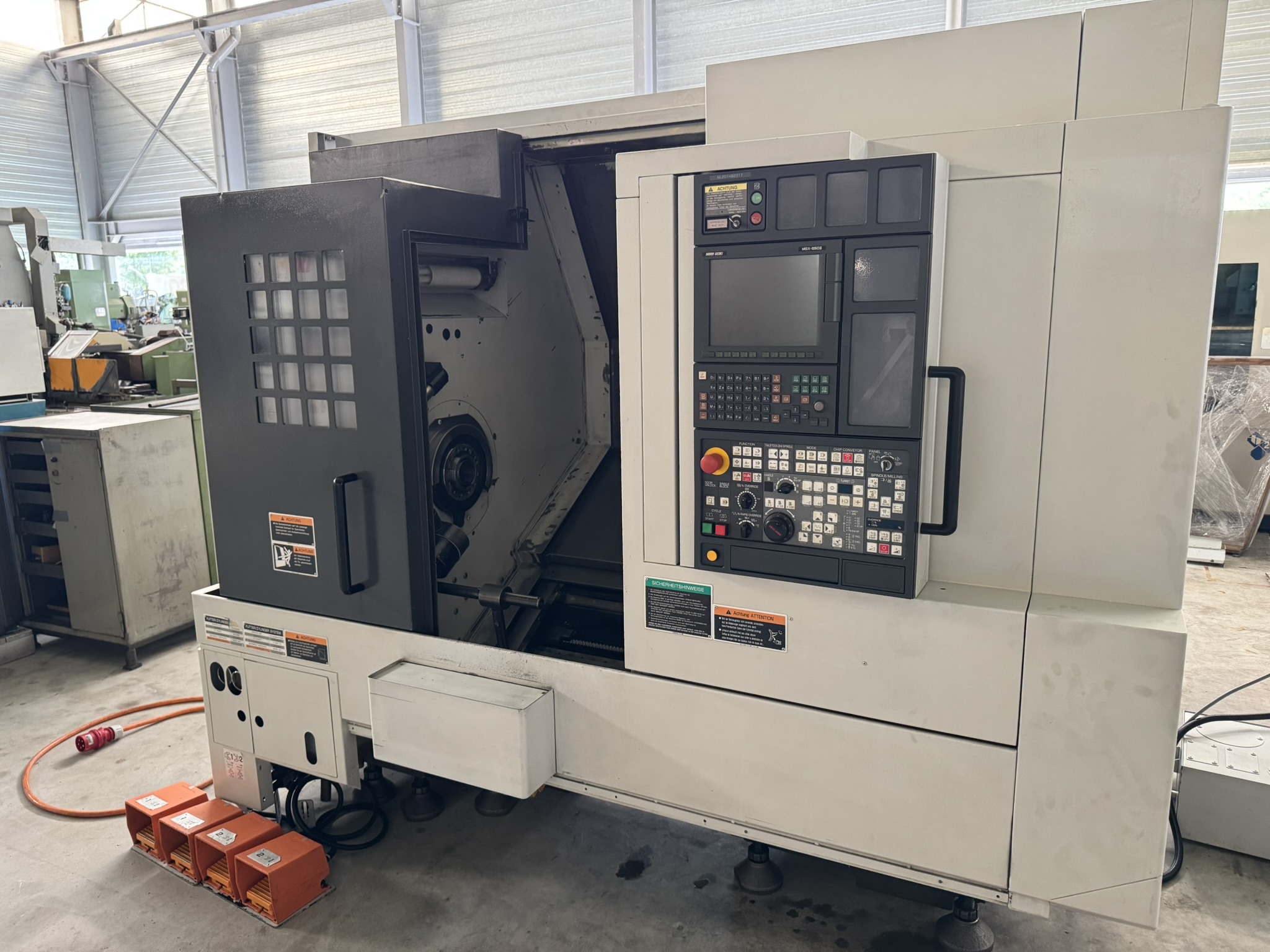

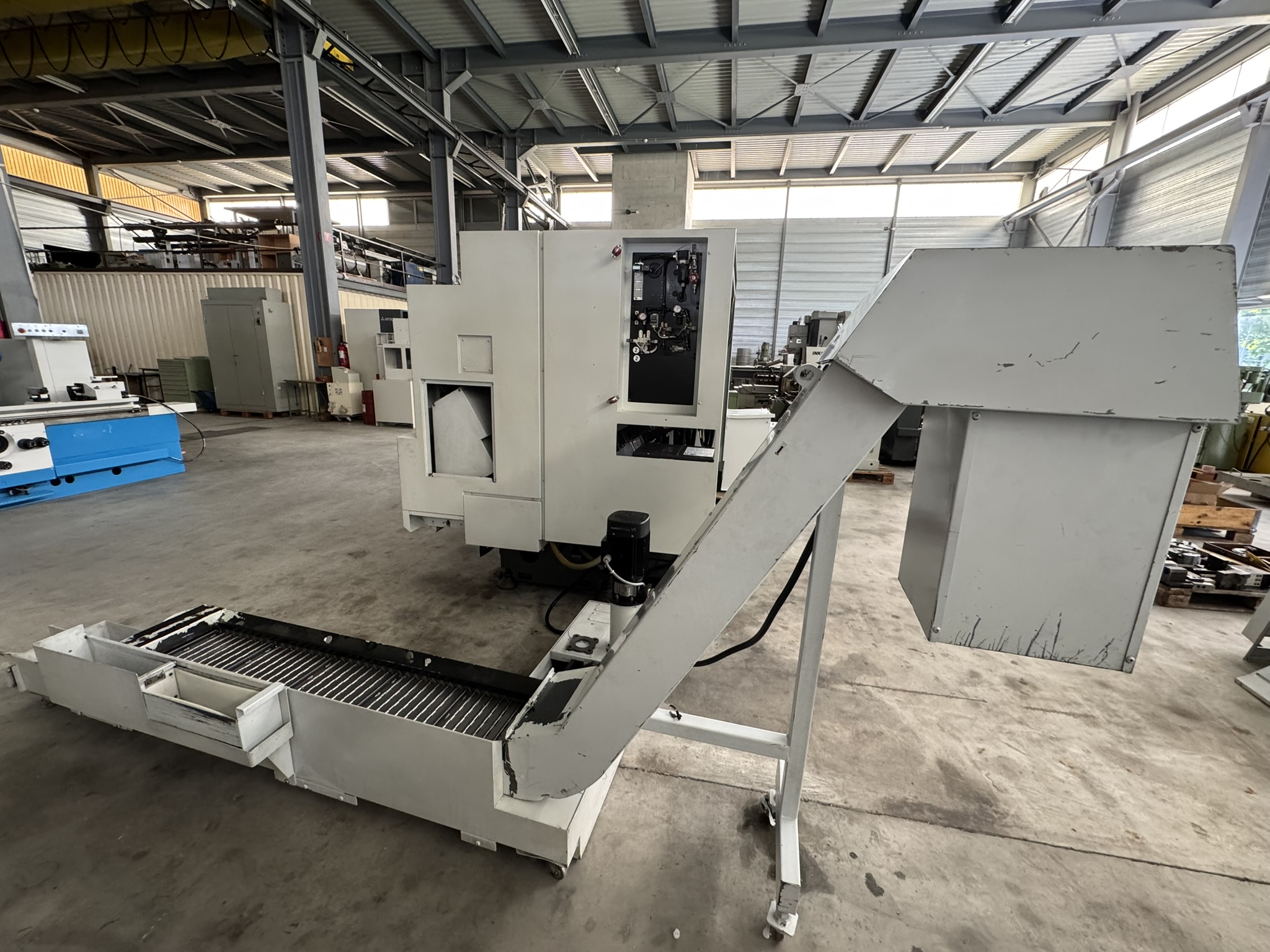

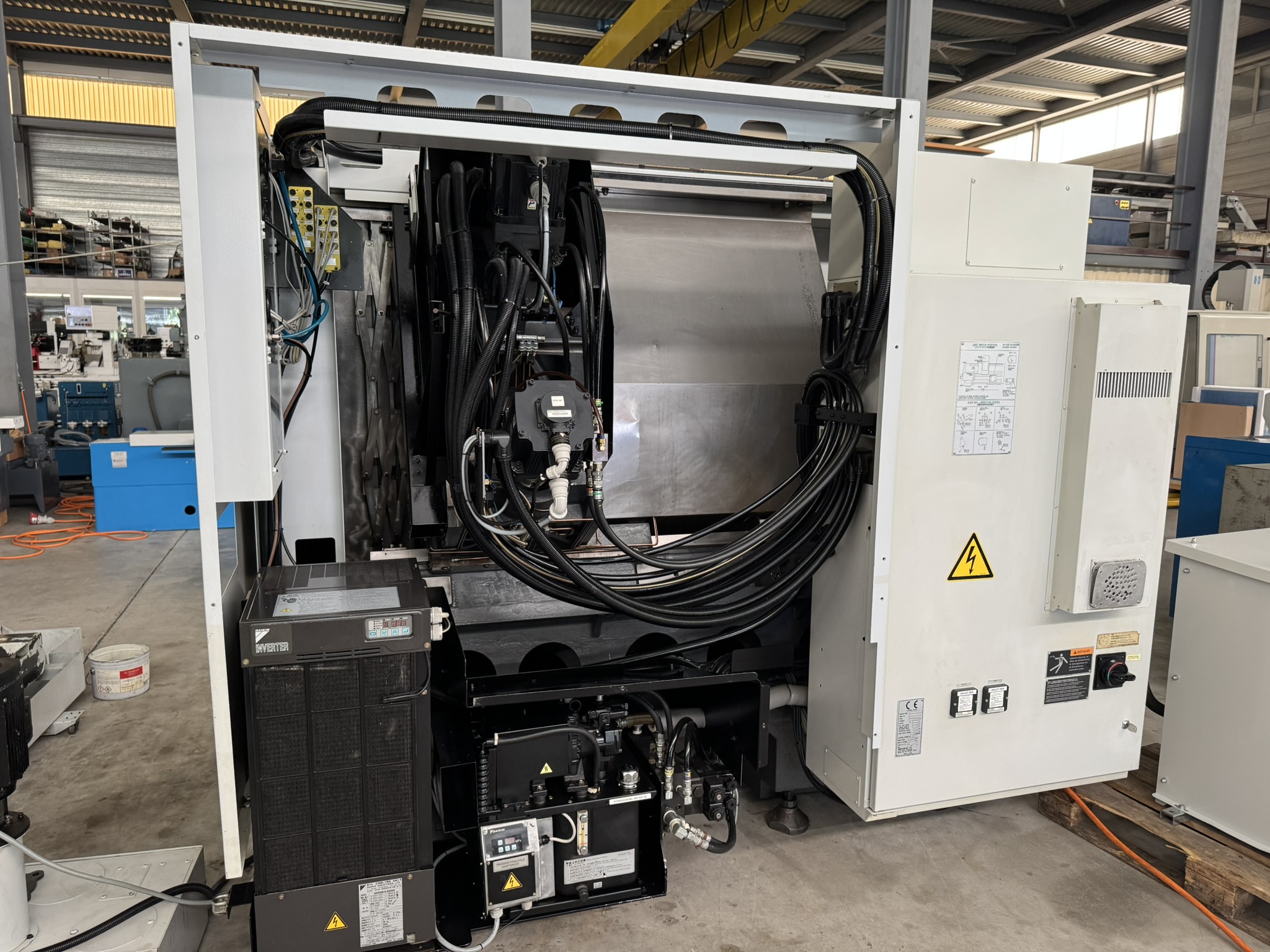

DREHZENTER MORI-SEIKI NL2000SY/500 Baujahr 2008 – Steuerung MSX-850 III

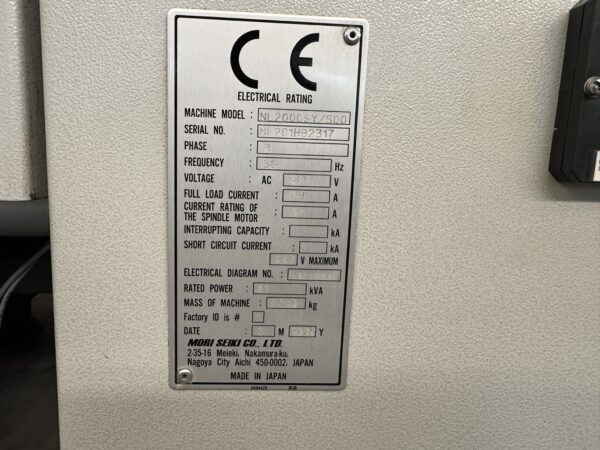

Herkunft der Herstellung : JP
Spannung : 200V
Nettogewicht : 5800 kg
Abmessungen : 269x200x212 cm

TECHNISCHE MERKMALE

Kapazität
Schwenkbereich über Bett : 923.8 mm (Überschneidung mit Frontabdeckung 579.8 mm)
Schwenkbereich über Querschlitten : 755 mm
Maximaler Drehdurchmesser : Ø 356 mm (278 mm <20 Station Revolver)
Standard-Drehdurchmesser : Ø 275 mm (192.6 mm <20 Station Revolver)
Maximale Drehlänge : 510 mm
Stangenarbeitsbereich : 65 mm

Verfahrweg
Verfahrweg X-Achse : 260 mm
Verfahrweg Z-Achse : 590 mm (580 <20 Station Revolver)
Verfahrweg Y-Achse : 100 mm <+/-50> (3,9 <+/-2,0>)
Verfahrweg Spindelstock 2 (B-Achse) : 624 mm

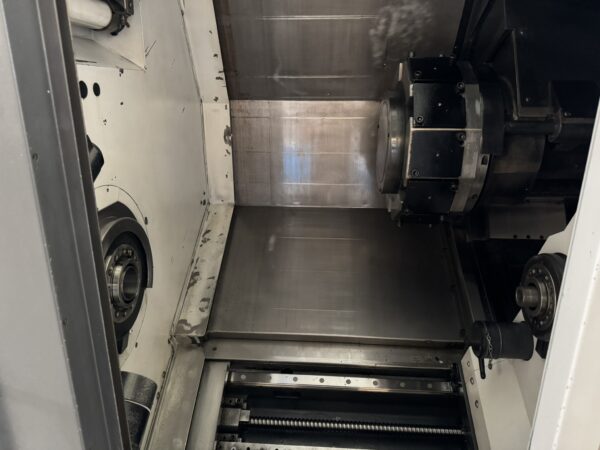

Spindel
Maximale Spindeldrehzahl : Spindelstock 1 / 5’000 min-1 ; Spindelstock 2 / 6’000 min-1
Typ der Spindelnase : Spindelstock 1 / JIS A2-6 ; Spindelstock 1 / JIS A2-5
Durchmesser der Spindeldurchgangsbohrung : Spindelstock 1 / Ø 73 mm ; Spindelstock 2 / Ø 43 mm
Minimaler Spindelindexierungswinkel : 0.001°
Innendurchmesser des Spindellagers : Spindelstock 1 / Ø 120 mm ; Spindelstock 2 / Ø 85 mm

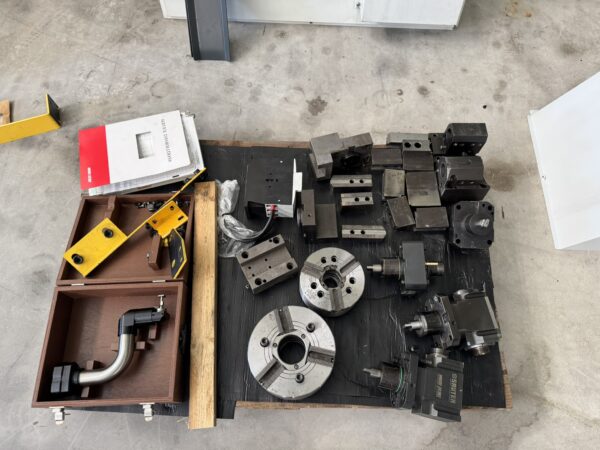

Revolver
Anzahl der Werkzeugstationen : 12 (10) (16) (20)
Schafthöhe für Vierkantwerkzeug : 25 mm
Schaftdurchmesser für Bohrstange : Spindelstock 1 / max 50 mm ; Spindelstock 2 / max 32 mm
Schaftdurchmesser für Rotationswerkzeug : 26 mm
Revolverschaltzeit : 0.25 sec.
Maximale Spindeldrehzahl des rotierenden Werkzeugs : 6’000 min-1

Vorschub
Eilganggeschwindigkeit : X, Z, B / 30’000 mm/min ; Y / 10’000 mm/min ; C / 400 min-1

Motor
Spindelantriebsmotor <50%ED/30min/cont : Spindelstock 1 / 11 kW – 18.5hp ; Spindelstock 2 / 11kW 7.5hp
Rotierender Werkzeugspindelantriebsmotor <3min/5min/cont> : 5.5/5.5/3.7 kW 7.5/7.5/5 hp
Vorschubmotor : X, Y, B / 2.0kW 2.7 hp / Z 3.5kW 4.7hp

Elektrische Leistung : 35,7 kVA
Druckluftversorgung : 0,5 MPa / 100L/min
Fassungsvermögen des Kühlmitteltanks : 235 L

Irrtum oder Versehen vorbehalten, sind Ihnen die Daten freibleibend gegeben.
