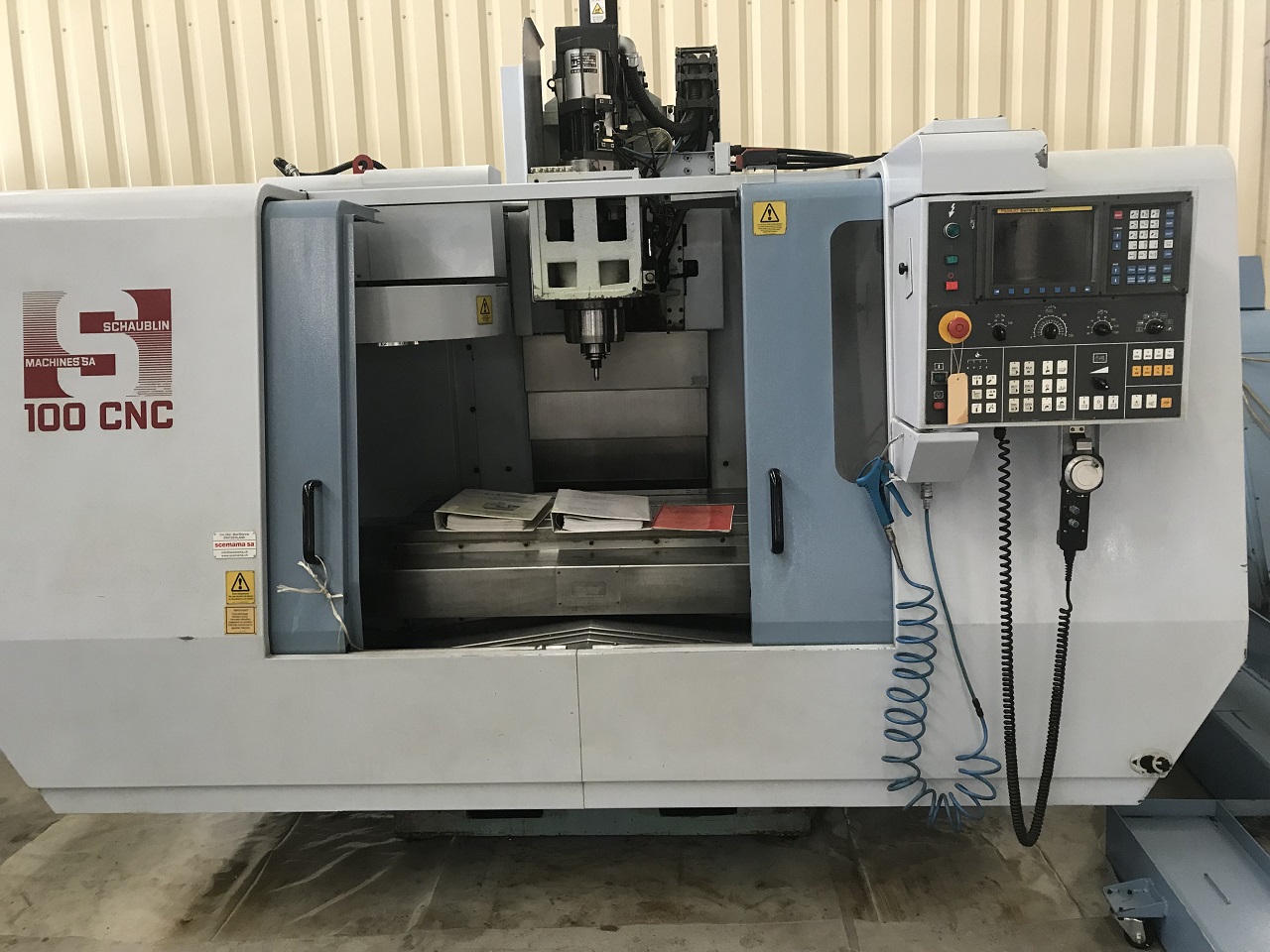

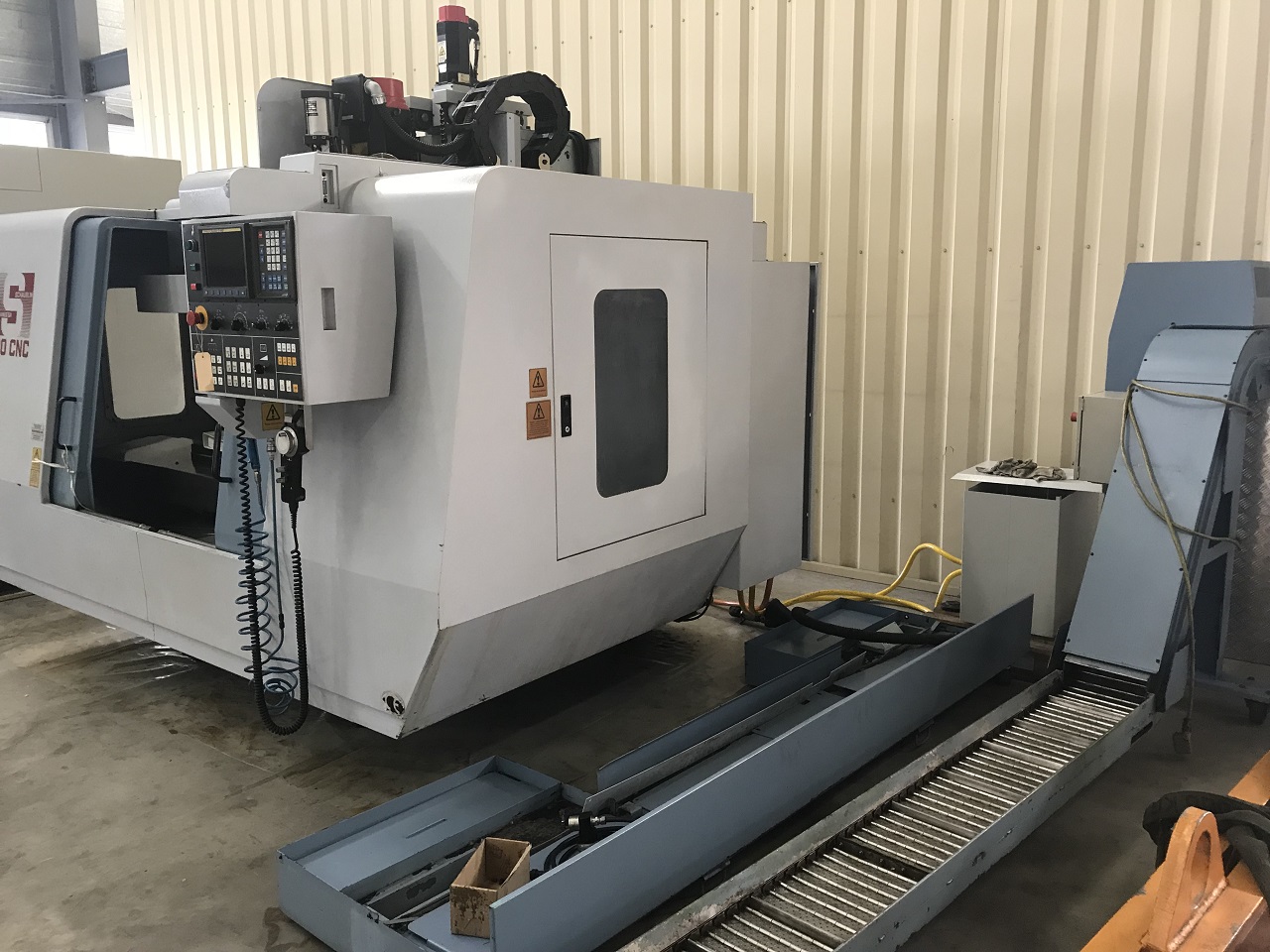

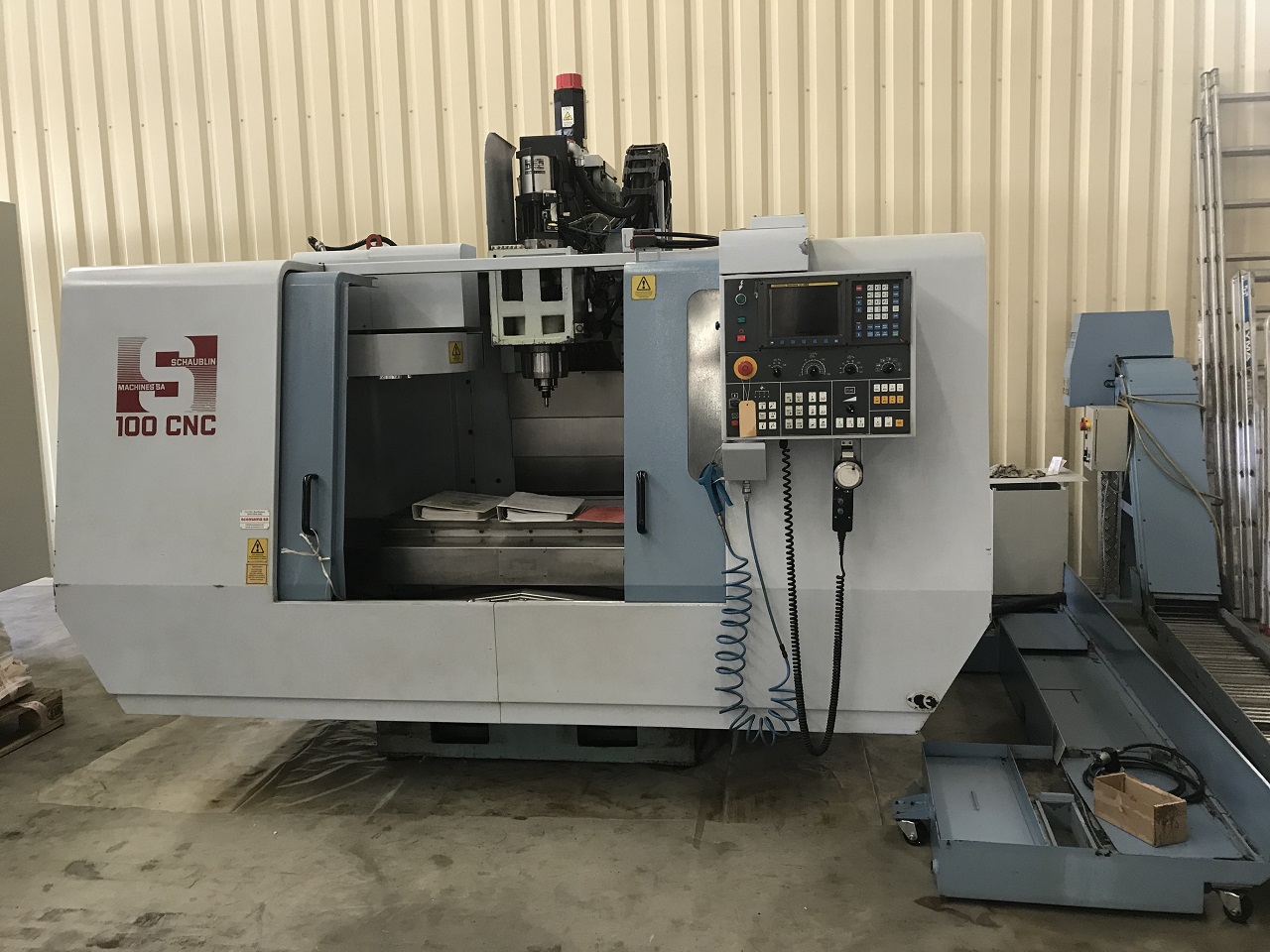

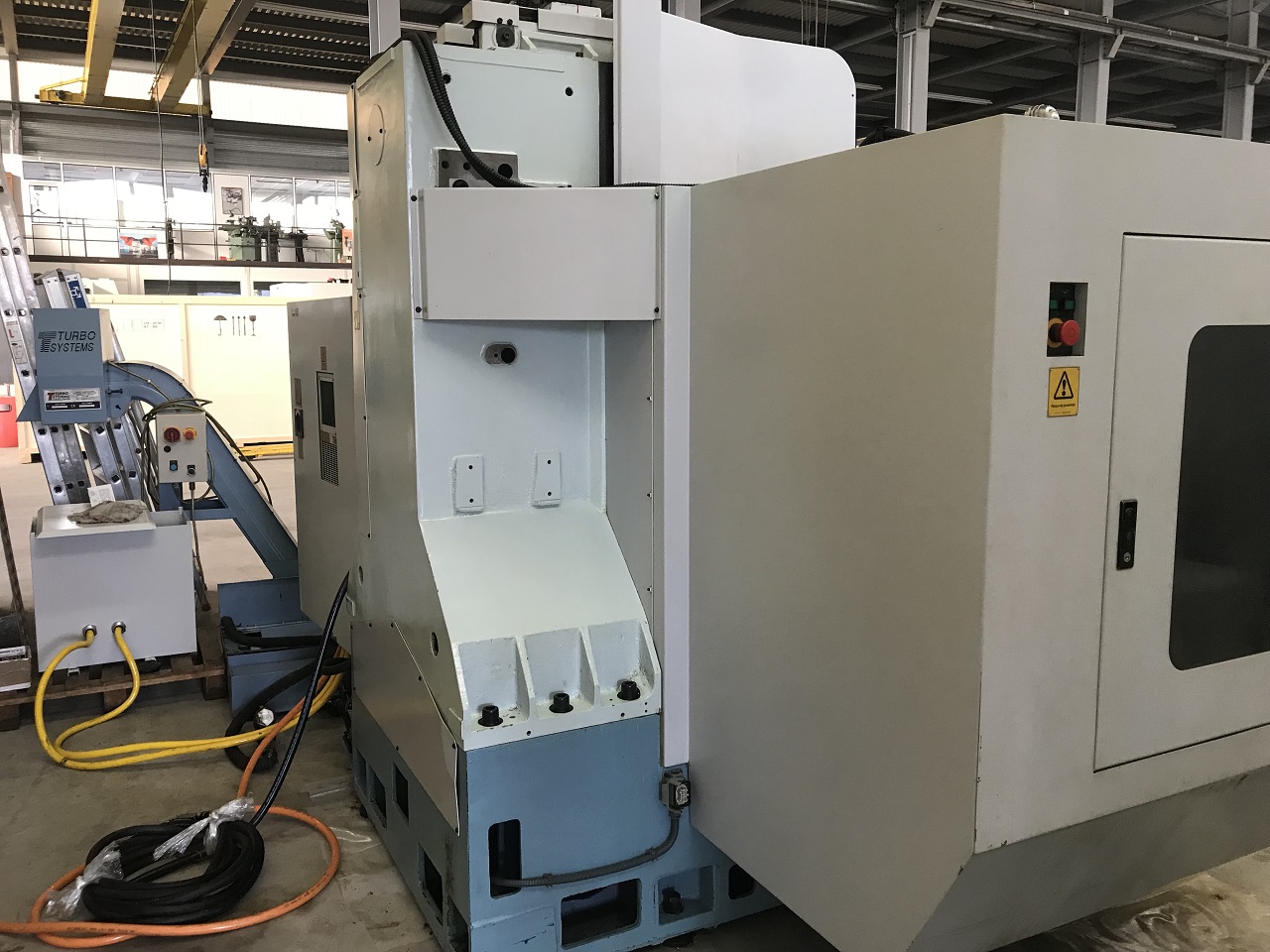

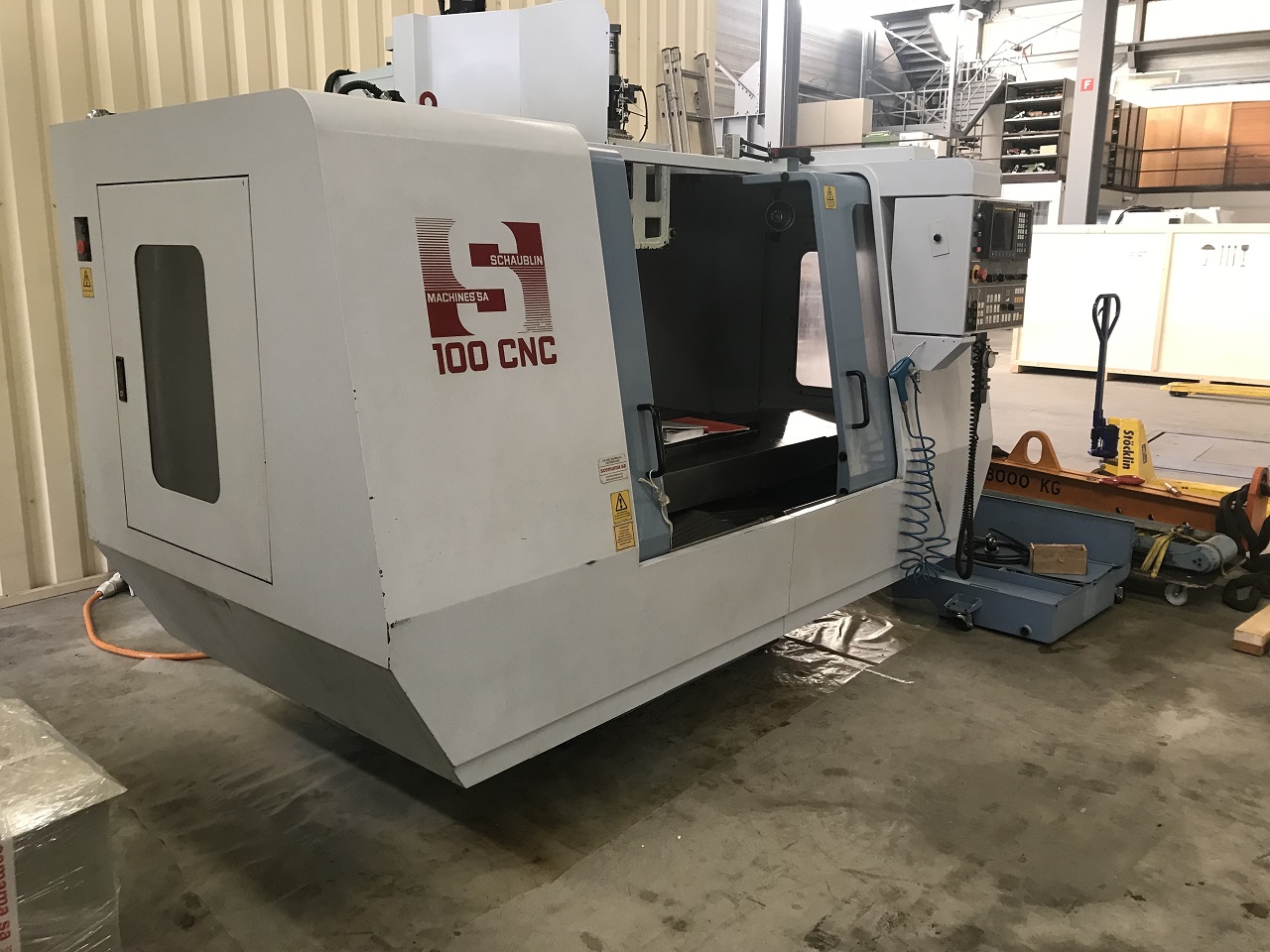

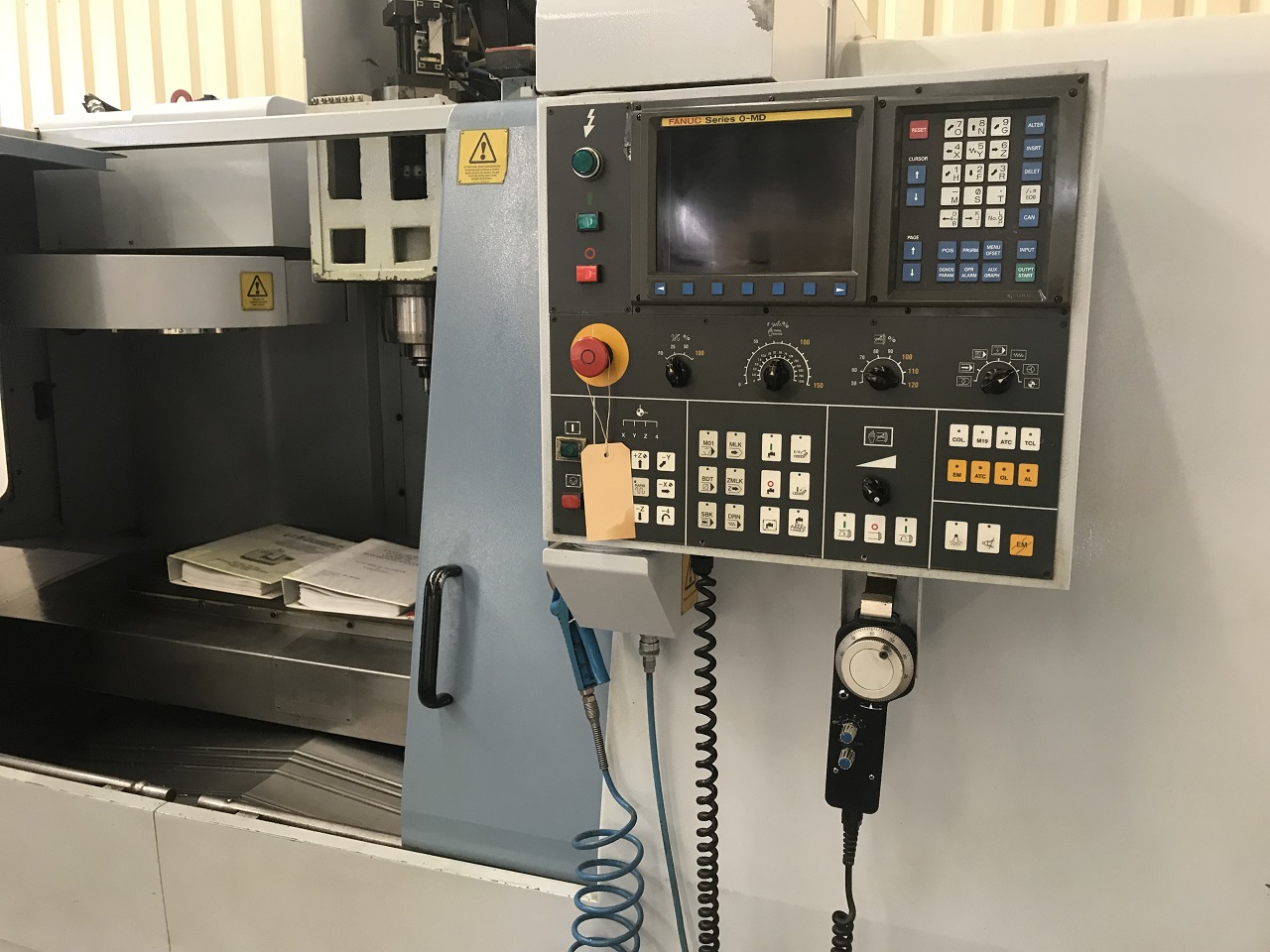

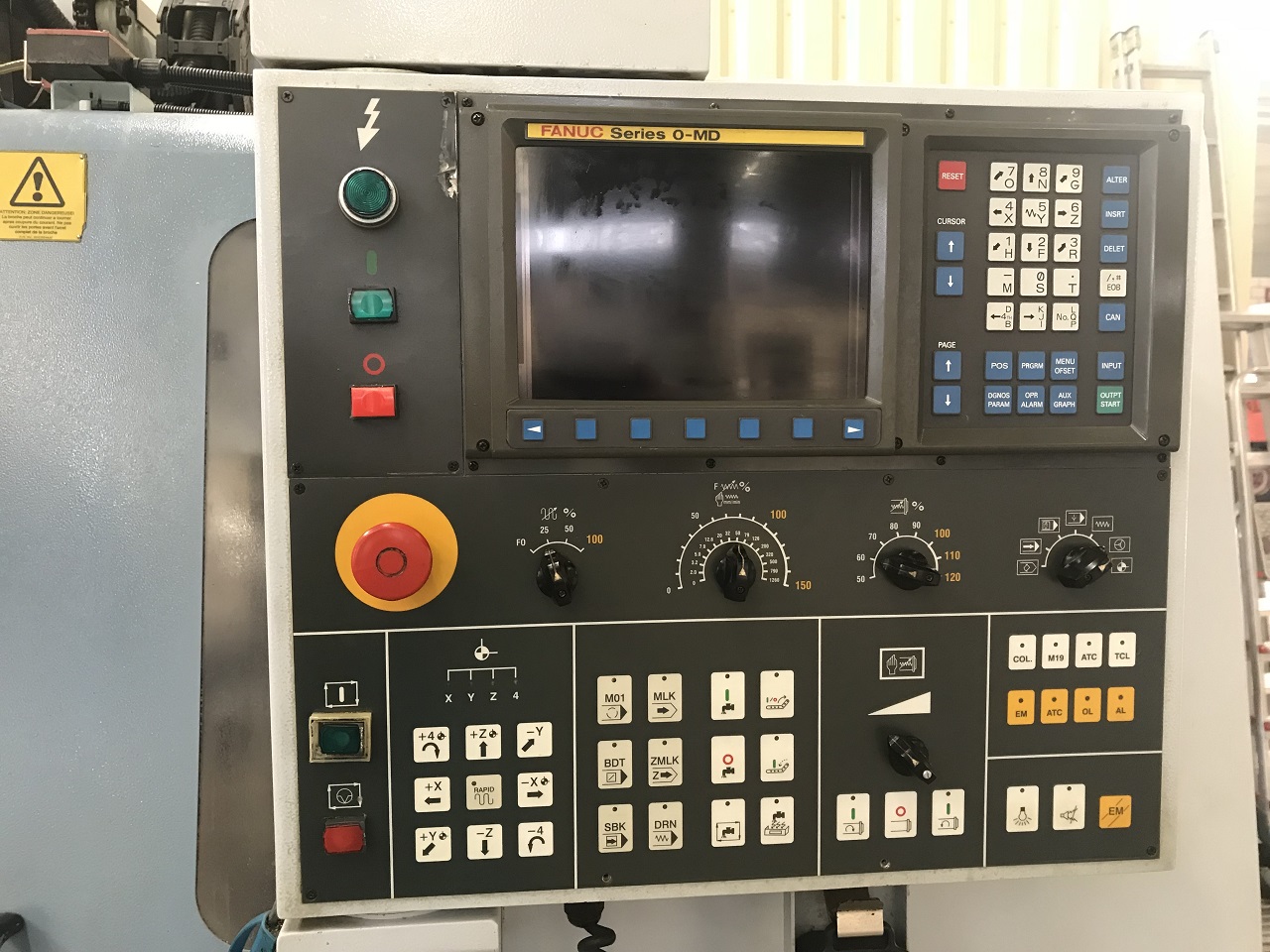

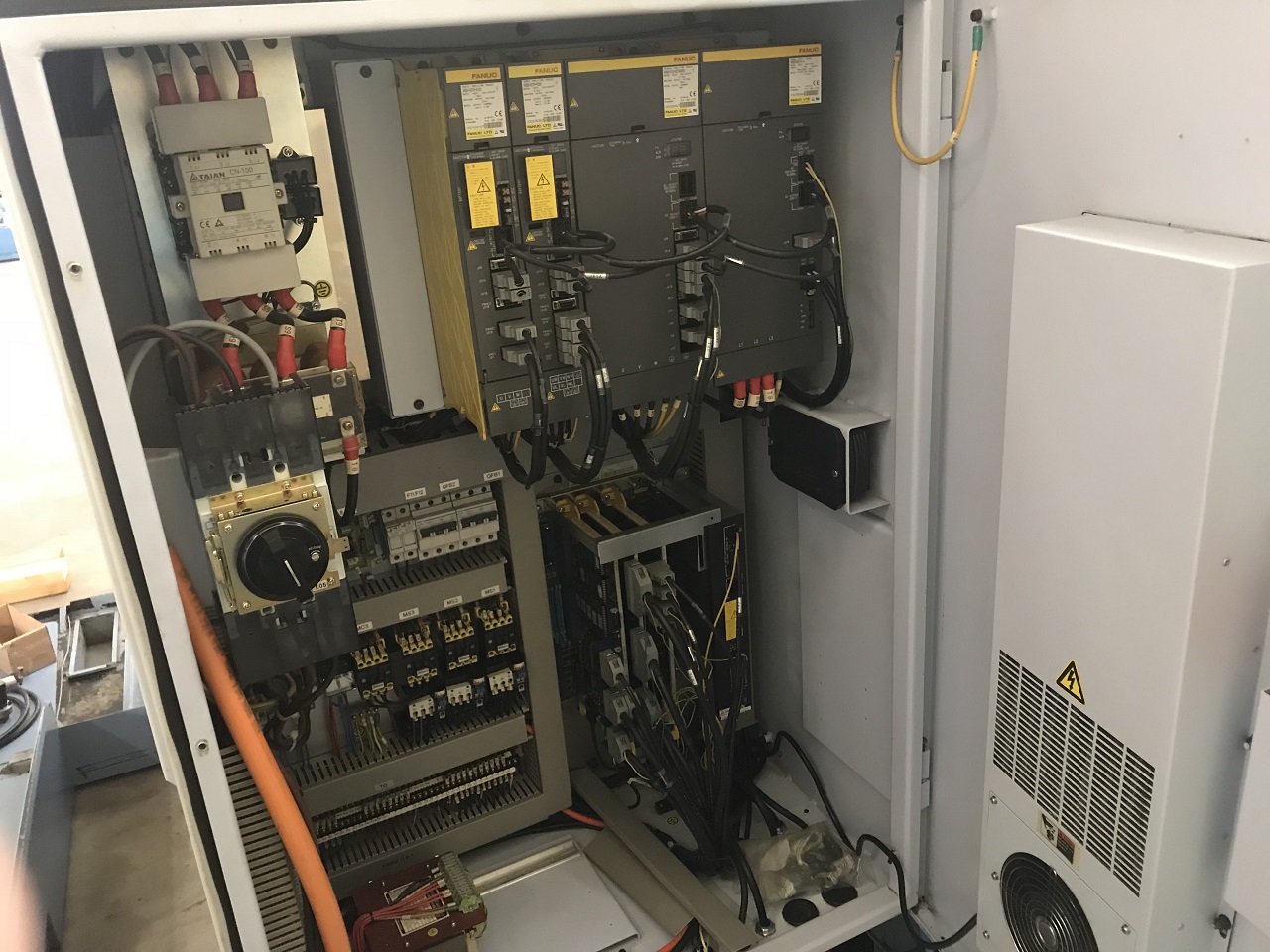

CENTRE D’USINAGE VERTICAL SCHAUBLIN TYPE 100-CNC

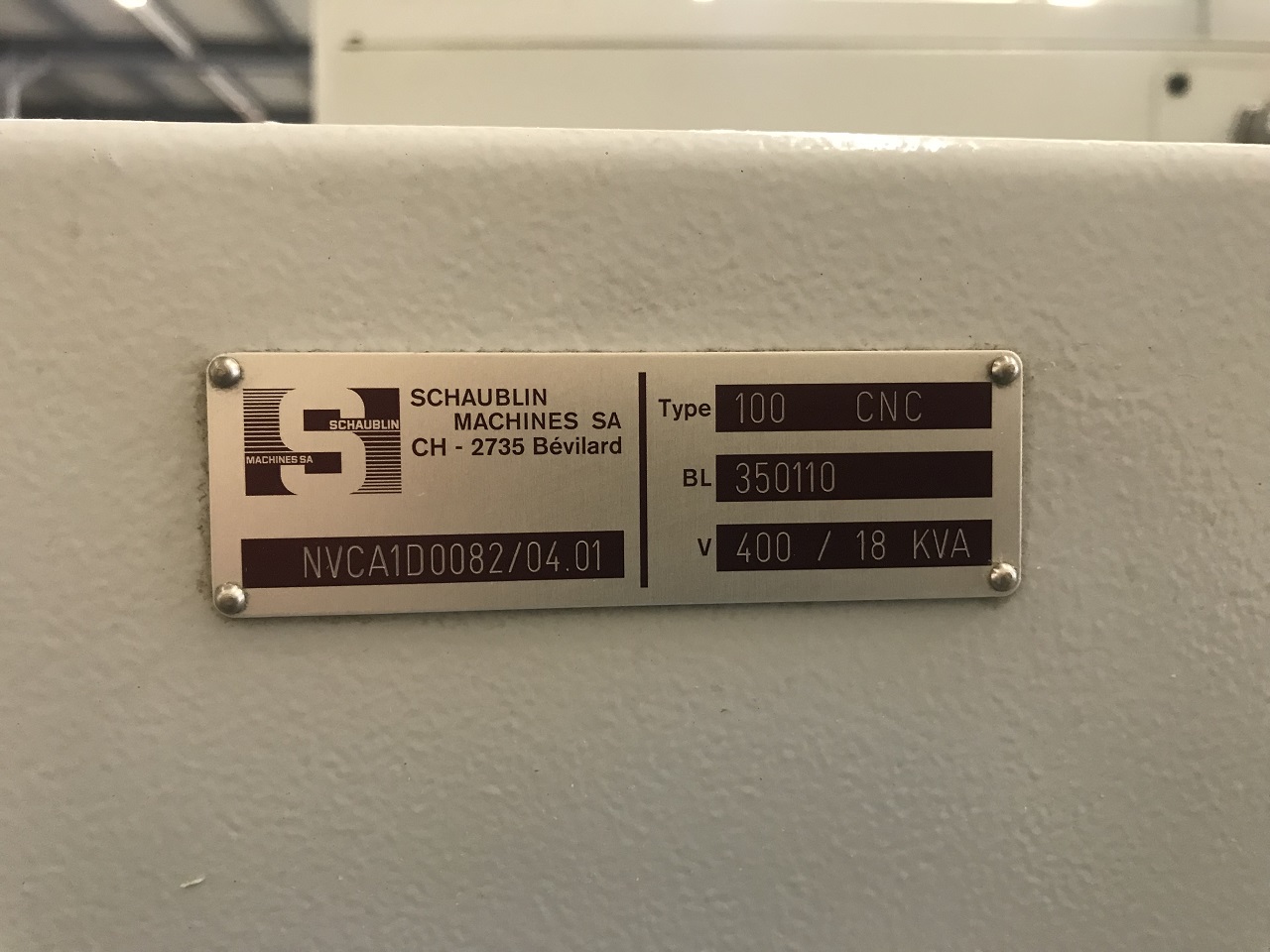

N° de fabrication : 350110
Année de fabrication : 2001
Origine de fabrication : Suisse
Voltage : 380/50/3
Poids net : 5500 kg
Position douanière : 8457.1020
Teinte : bleu
Dimensions : 2955X2190X2713 cm

CARACTERISTIQUES TECHNIQUES
: (en raison des améliorations constantes apportées à nos produits, nous ne pouvons garantir l’exactitude des données techniques, dimensions et poids figurant sur cette liste.)

COURSES :
– longitudinale axe X : 1020 mm
– transversale axe Y : 540 mm
– verticale axe Z : 540 mm
– distance nez de broche – table : min 155 – max 665 mm
– distance centre broche – colonne : 584 mm

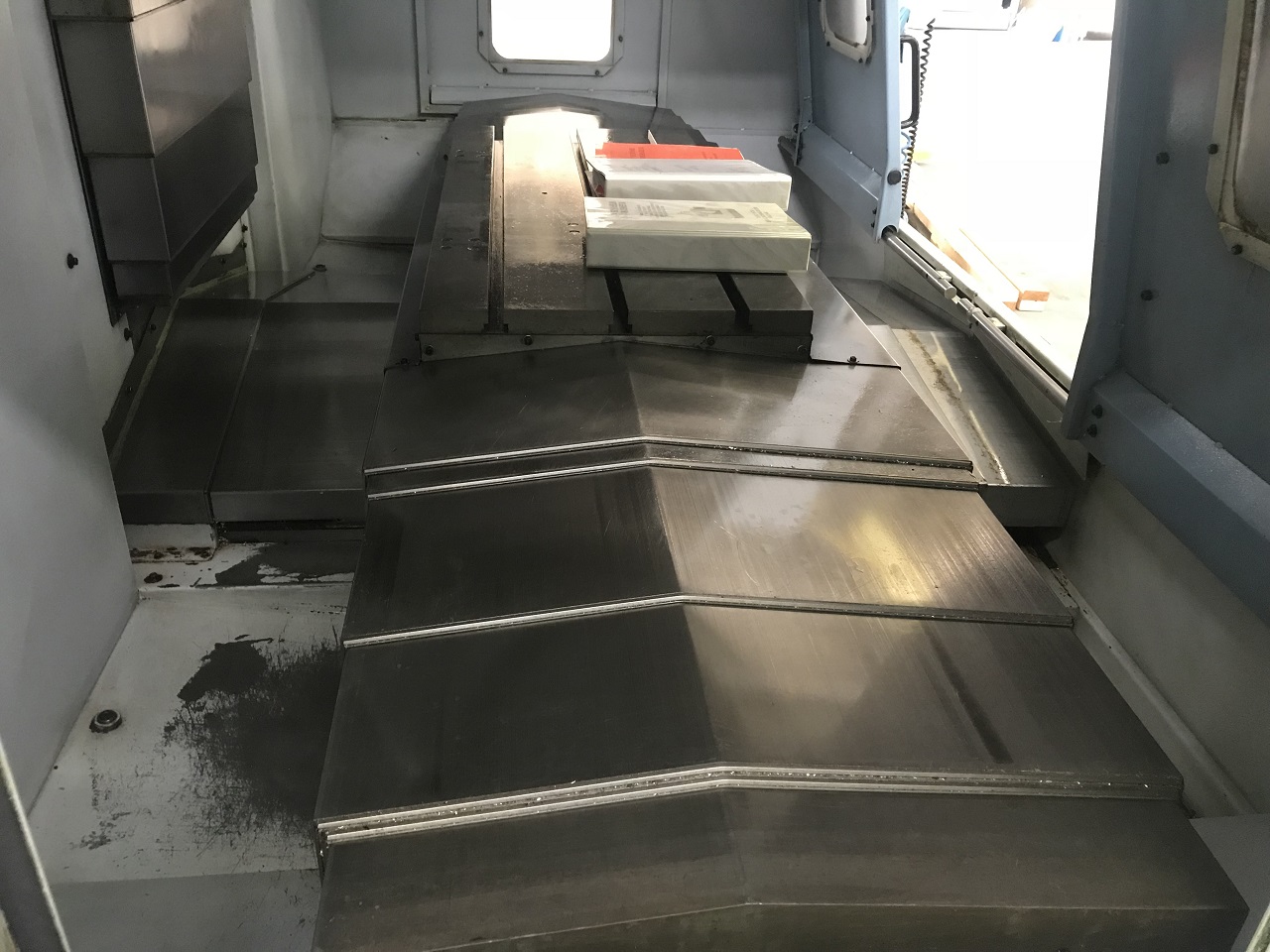

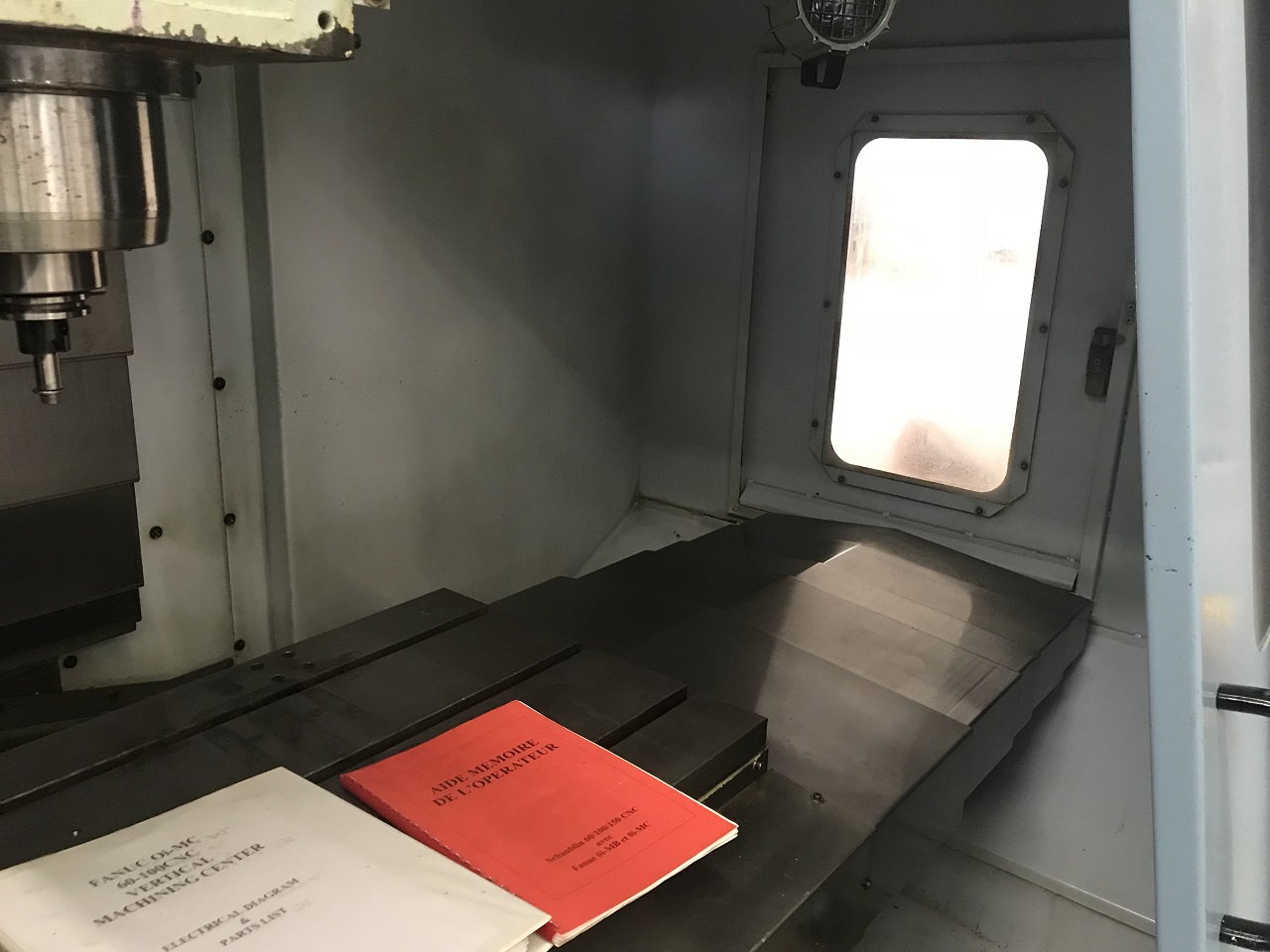

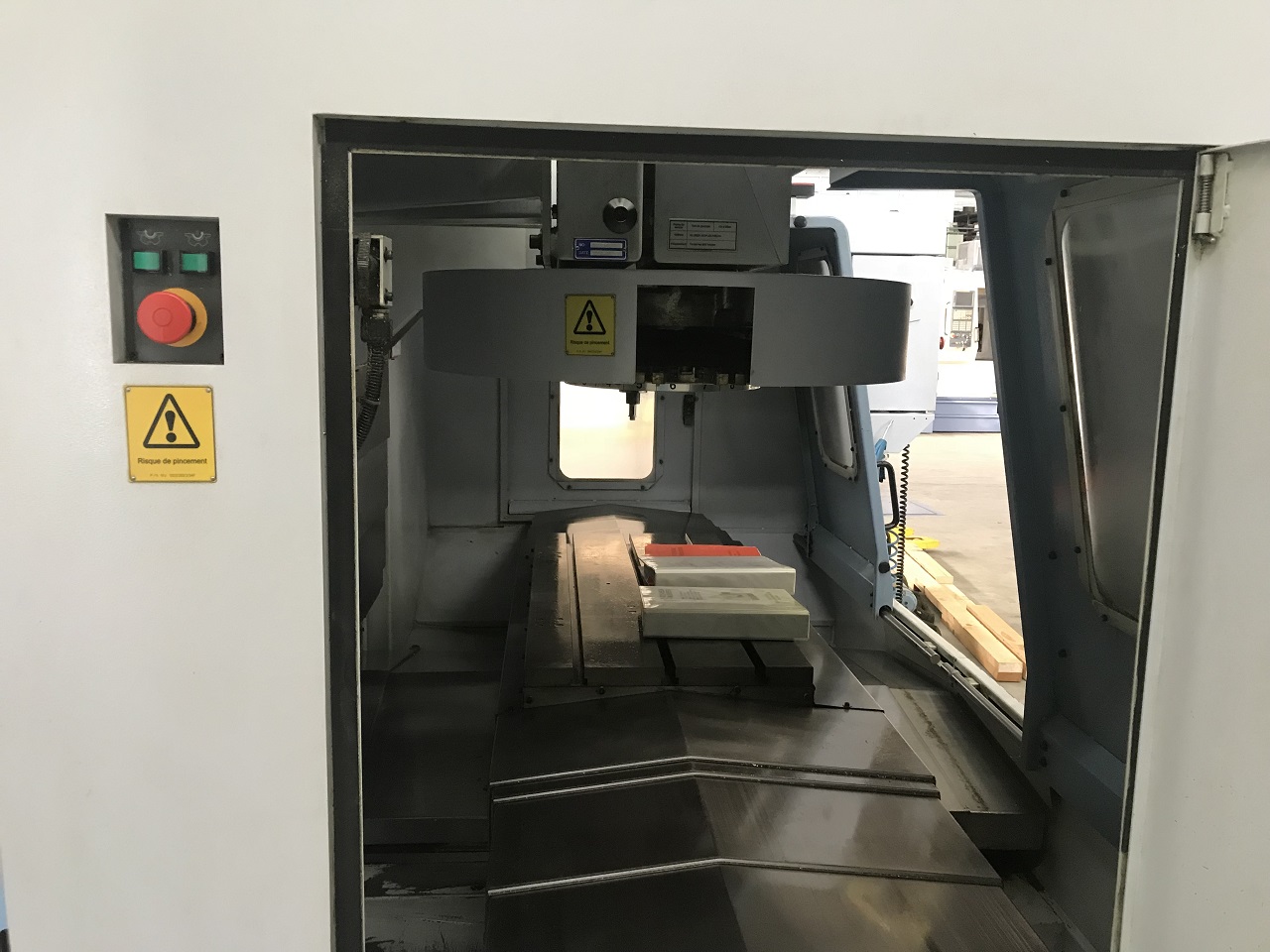

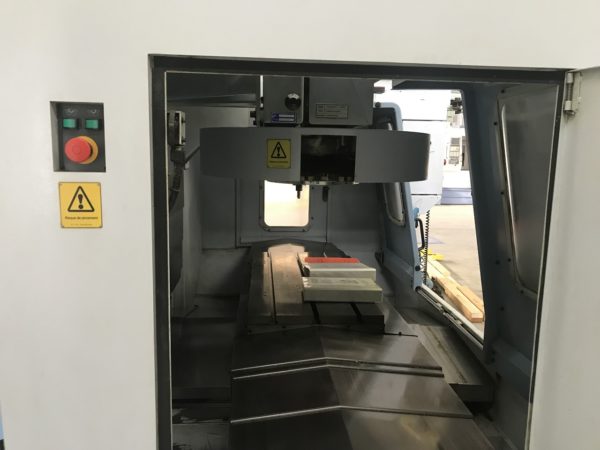

TABLE :
– longueur : 1120 mm
– largeur : 540 mm
– charge maximale admissible : 700 kg
– 3 rainures T : de 18 mm
– distance entre les rainures : 160 mm

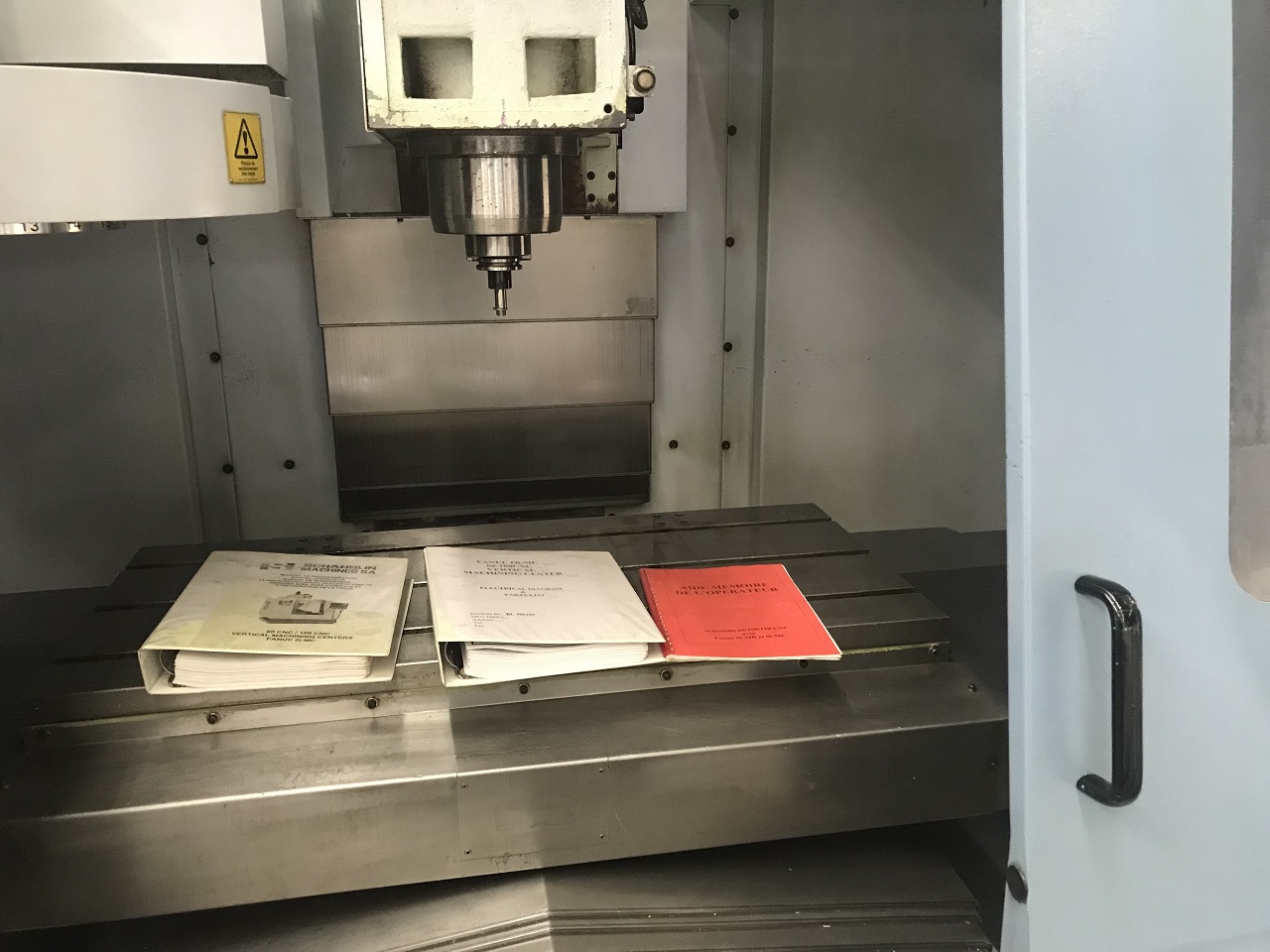

BROCHE :
– cône de broche (S/demande ISO40) : BT 40 / ISO 40
– puissance du moteur : 13 kW
– vitesse maximale : 8000 t/min
– couple maximum (1500 t/min) : 82.7 Nm
– force de serrage des outils : 800 kg

OPTION :
– boite à vitesse : 8’000 min-1
– haute vitesse : 12’000 / 15’000 min-1
– couple boite à vitesse : 330 Nm (375min-1)
– couple haute vitesse : 55,2 Nm (2250 min-1)

Moteur d’axes
Fanuc : 1,6 kW
Siemens : 2,29 kW

AVANCES :
– vitesses rapides axes X-Y-Z : 30m/min
– vitesse de coupe max : 12m/min
– vitesse manuelle max : 30 m/min
– puissance moteur axes X-Y-Z : 1,4 kW

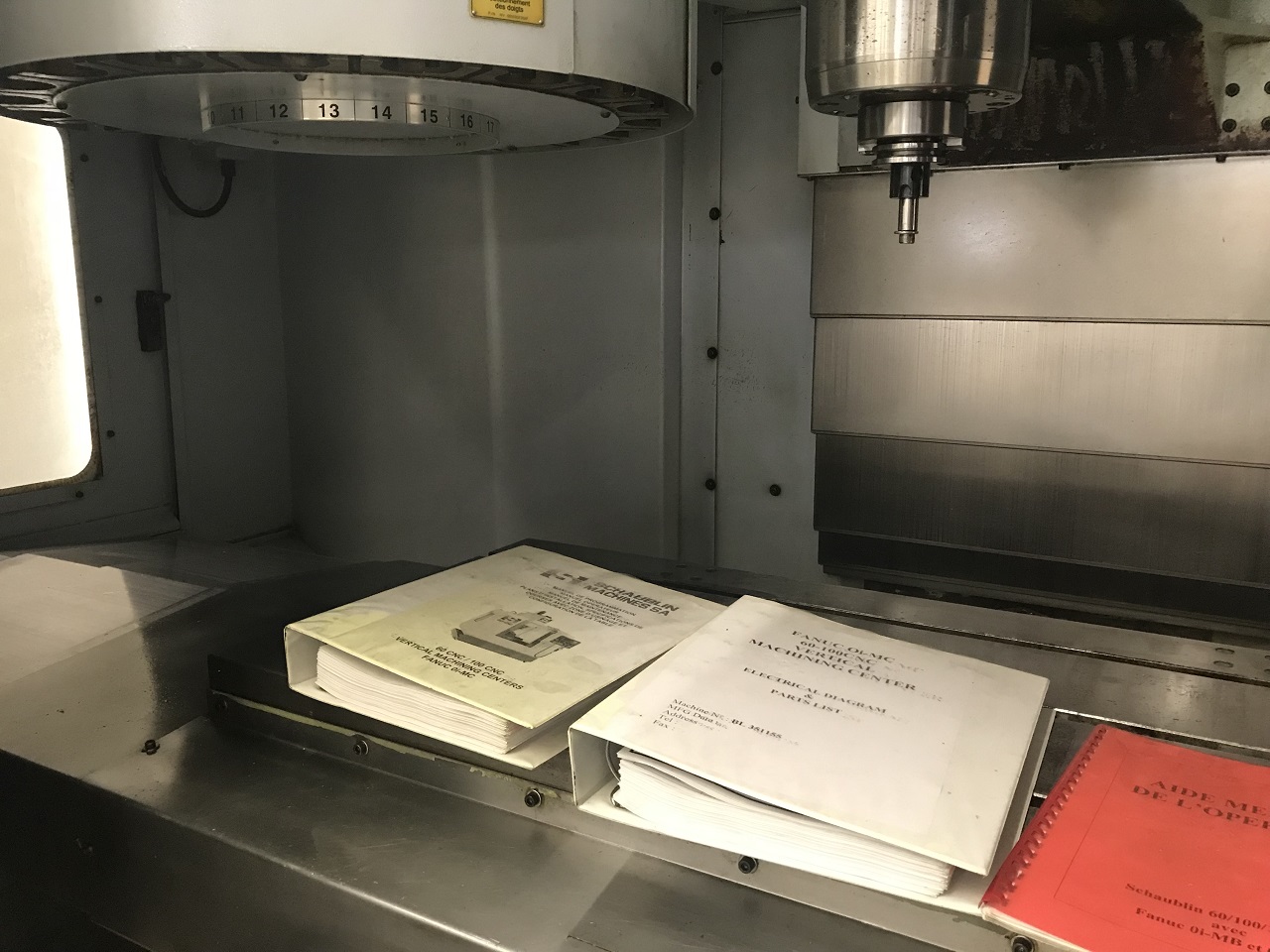

CHANGEUR D’OUTILS :
– carrousel capacité : 20
– changeur vertical : —
– changeur vertical, option : 24
– cône : ISO 40
– diamètre max outils : 89 mm
– diamètre max avec 1 place libre : 152,4 mm
– poids max outils : 6 kg
– longueur max outils : 250 mm

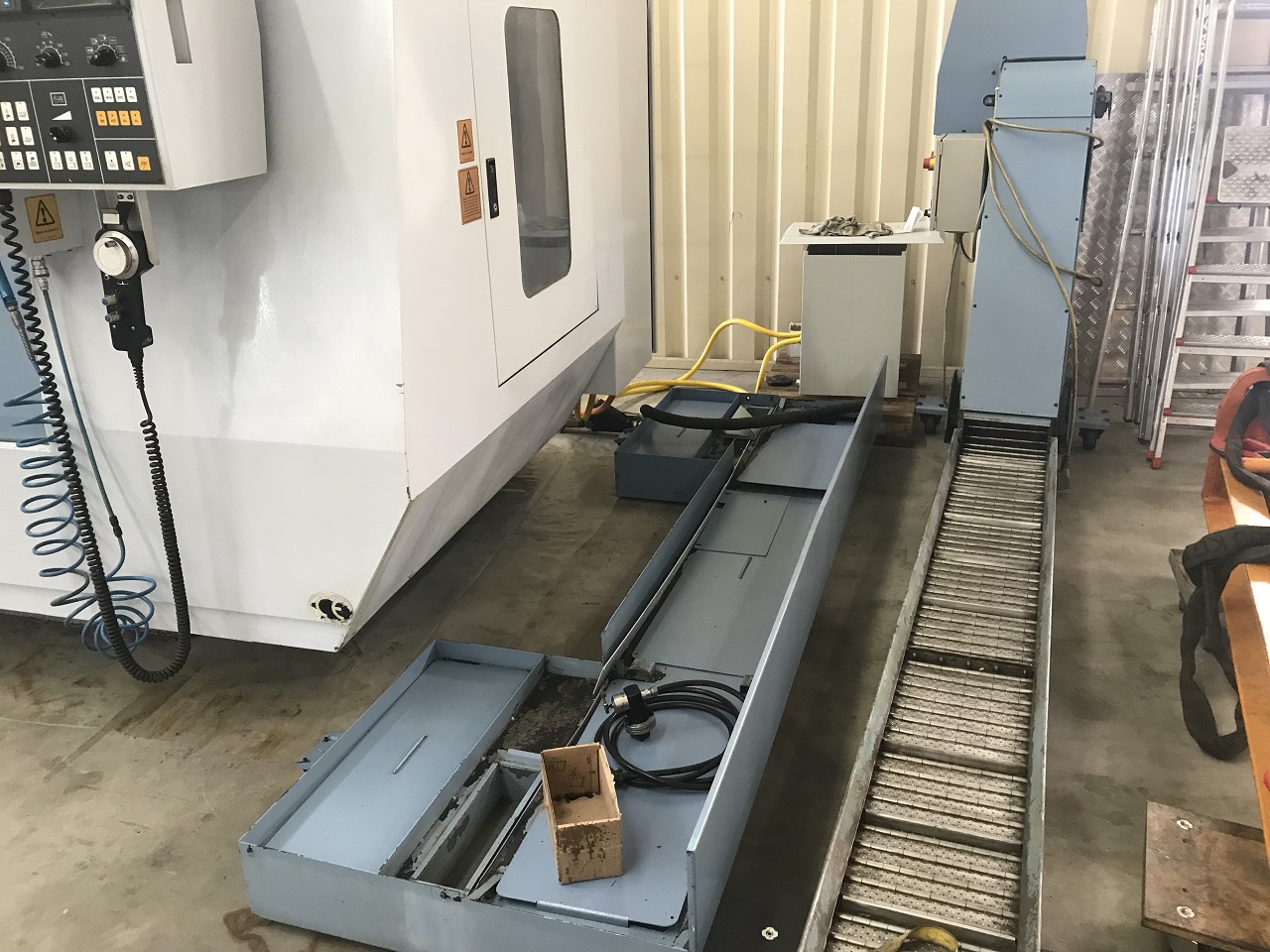

COPEAUX A COPEAUX
– carrousel-type : 6.5 – 8.5 sec.
– changeur vertical-type : 2.5 – 4.5 sec.

PRECISION
Positionnement : +/- 0,005 mm
Répétabilité, axe X : 0.002 mm
Répétabilité, Axe Y et Z : 0.002 mm
Avec règles (option) : 0.002 mm

VIS A BILLES
Diamètre (tous les axes) : 32 mm
Pas (tous les axes) : 10 mm

ARROSAGE
Réservoir : 360 L
Débit pompe : 50 L / min
Arrosage par le centre, 20 bar (option)
Lavage copeaux (option) :

: : : sauf erreur ou omission les indications techniques
: : : : : vous sont données sans engagement

Inventaire no 23180123 comprenant :

– 1 porte-pince ESX-25 ISO 40 avec pince Ø 8 mm
– 1 porte-pince ESX-32 ISO 40 avec pince Ø 8 mm
– 1 porte-pince ESX-32 ISO 40 avec pince Ø 20 mm
– 1 porte-pince ESX-32 ISO 40 avec pince Ø 4 mm
– 1 porte-pince ESX-16 ISO 40 avec pince Ø 4 mm
– 1 porte-pince ESX-40 ISO 40 avec pince Ø 20 mm
– 1 porte-foret BLITZ
– 1 porte-fraise cylindrique ISO 40 Ø 10 mm
– 1 do Ø 18 mm
– 1 do Ø 24 mm
