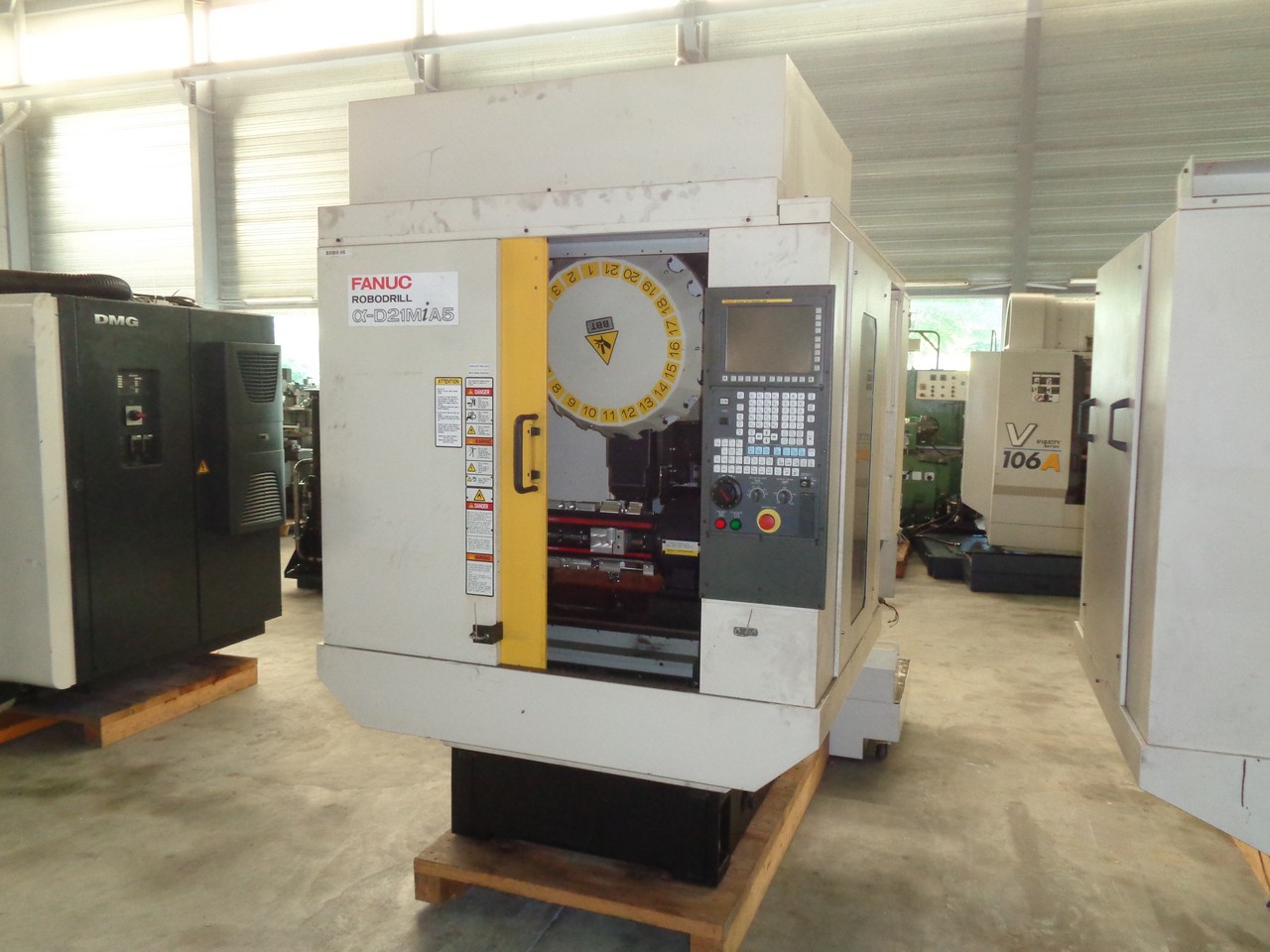

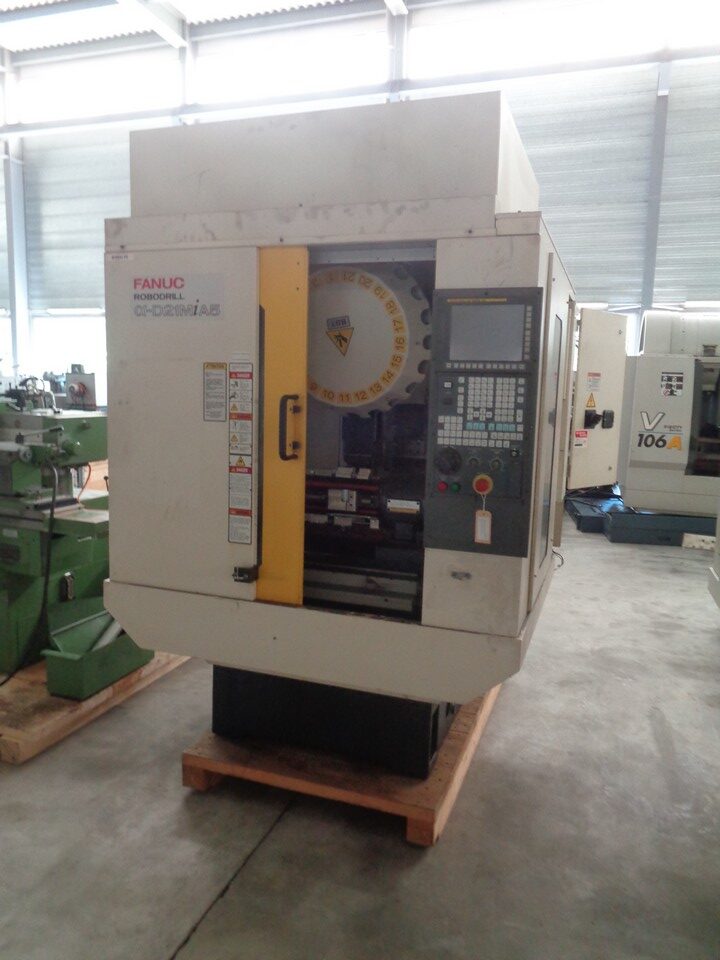

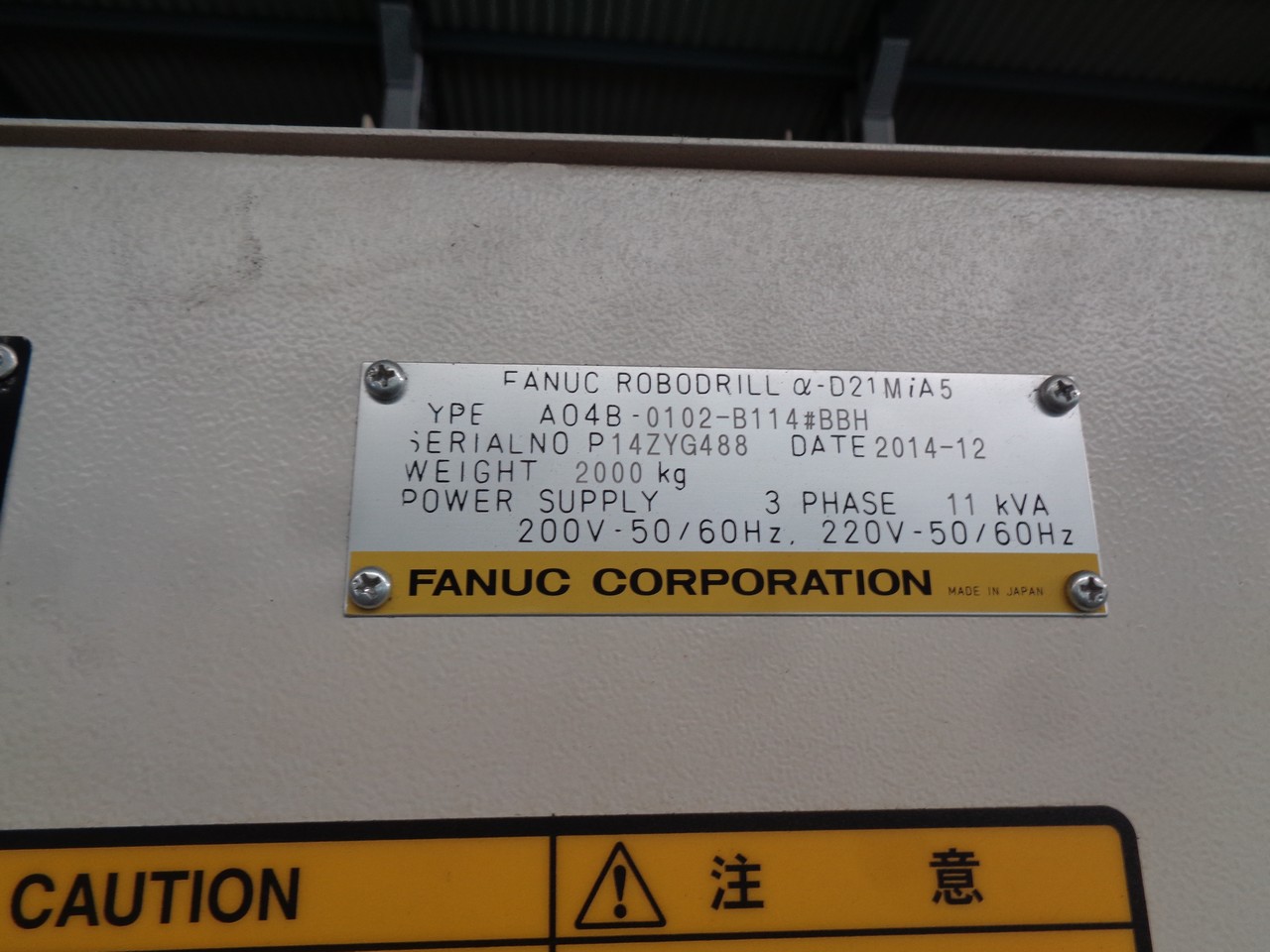

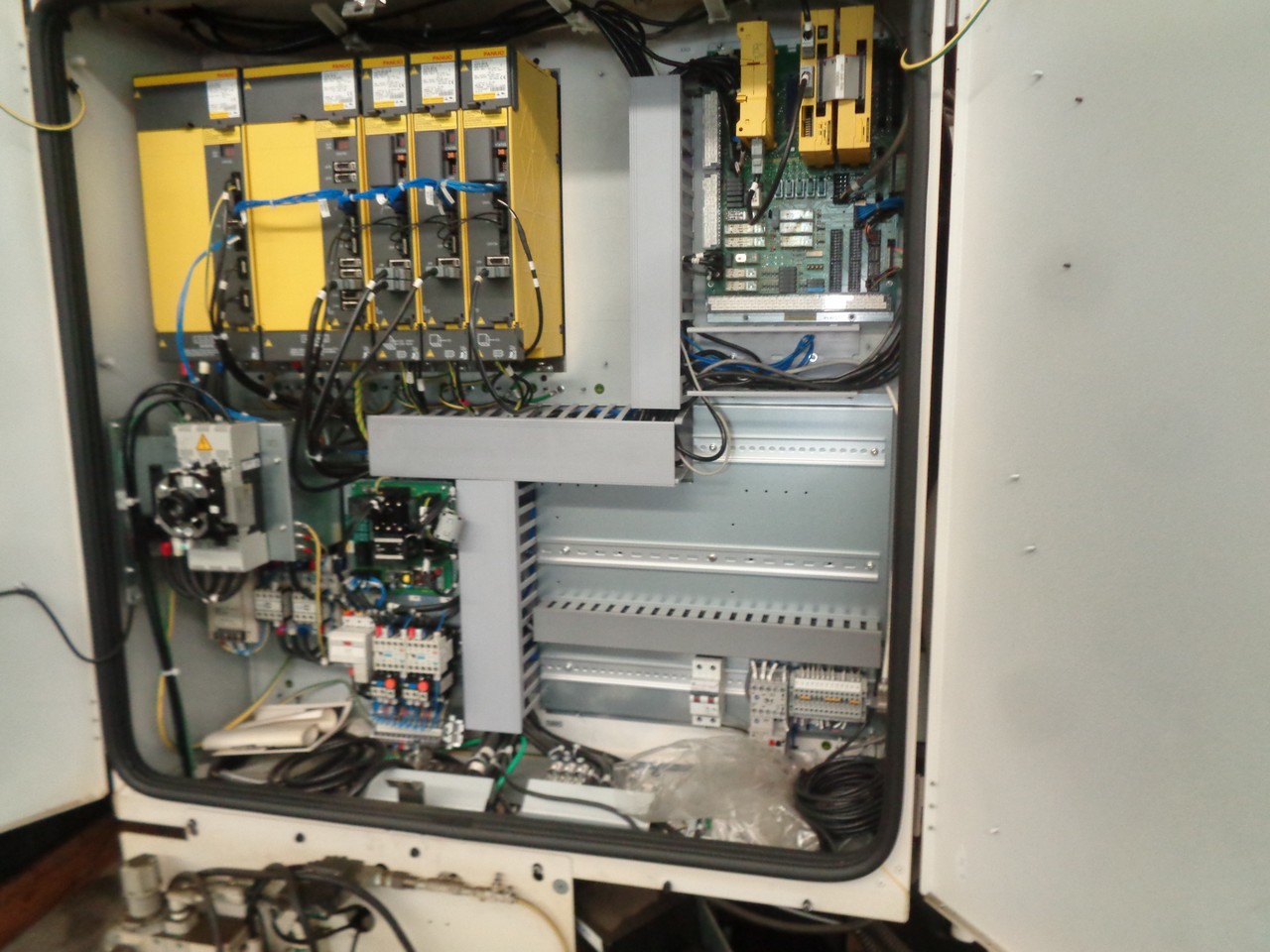

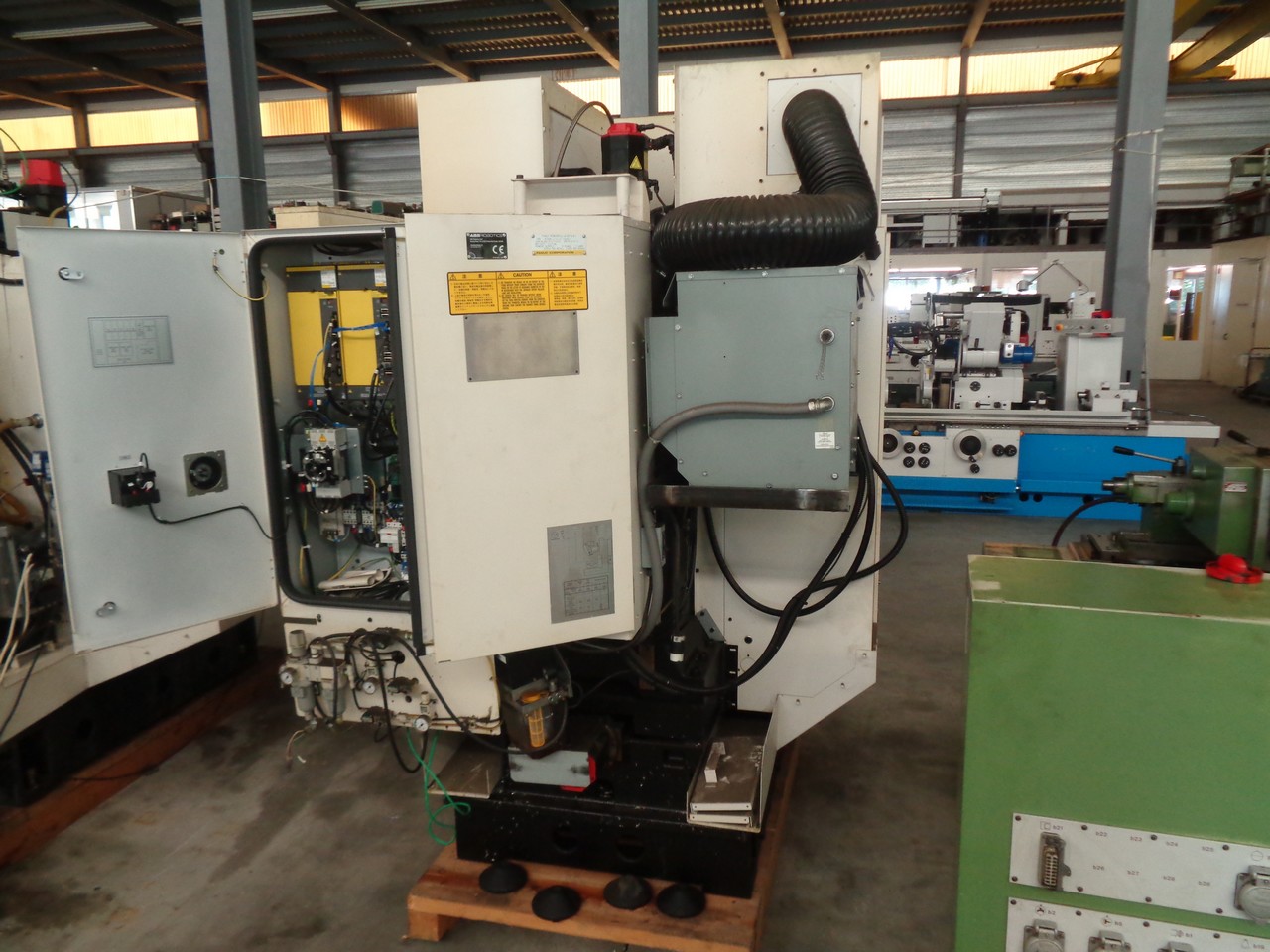

CENTRE D’USINAGE FANUC ROBODRILL ALPHA D21 MiA5

CARACTERISTIQUES TECHNIQUES

Dimensions de la table 650 x 400 mm
Poids admissible sur la table 300 kg
Rainures à T (3 rainures, dist. 125 mm) 14 mm
Courses X / Y / Z 500 / 400 / 330 mm
Distance table – nez de broche 250 – 580 mm (avec réhausse 100mm)
Distance axe broche – guidage axe Z 380 mm
Hauteur de la table 735 mm

BROCHE
Nez de la broche 55 mm ISO 30
Vitesse de la broche en standard 100 à 10000 min-1 (opt.24000 min-1)
Temps d’accélératoin de 0 à 15000min-1 0,46 sec.
Temps pour l’inversion à 4000min-1 0,40 sec.
Couple max de la broche ( – 1700min-1) 78 Nm
Puissance continue 3,7 kW (2800 – 8000min-1)
Puissance pendant 1 minute ED 13 kW (1700-3500min-1)
Capacité perçage dans l’acier Ø 20 mm
Capacité de fraisage dans l’acier 70 cm3/min
Capacité de taraudage dans l’acier M 12

AXE Z
Guidage à billes
Avance d’usinage (servomoteur AC 1,0 kW / Nm) 1 à 30000 mm/min
Avance rapide en X, Y et Z 54 m/min
Avance rapide : plus que 1,5G

MAGASIN D’OUTILS
Type d’outils ISO 30 selon DIN 69871A ou BT30
nombre d’outils 21
Temps de changement d’outils 0,8 sec. 2kg / 1,2 sec 3 kg
Temps de changement d’outils copeaux à copeaux 1,4 sec.
Diamètre d’outil max 80 mm pour long.outil max.250mm
Poids max d’un outil 2kg / 3kg à vit.réduite
Poids max des 21 outils 22 kg ou 33 kg

TABLE DE LA MACHINE / AXES X-Y
Guidages à billes
Nouveaux moteurs haute vitesse Fanuc alpha i
Servomoteur AC 8i 2,5kW, 8Nm
Avance rapide en X et Y 54 m/min sur 30 mm
Avance d’usinage 1 – 30’000 mm/min
Incrément min d’entrée/sortie 0,001 mm
Précision de positionnement en axe X/Y/Z ±0,002 mm

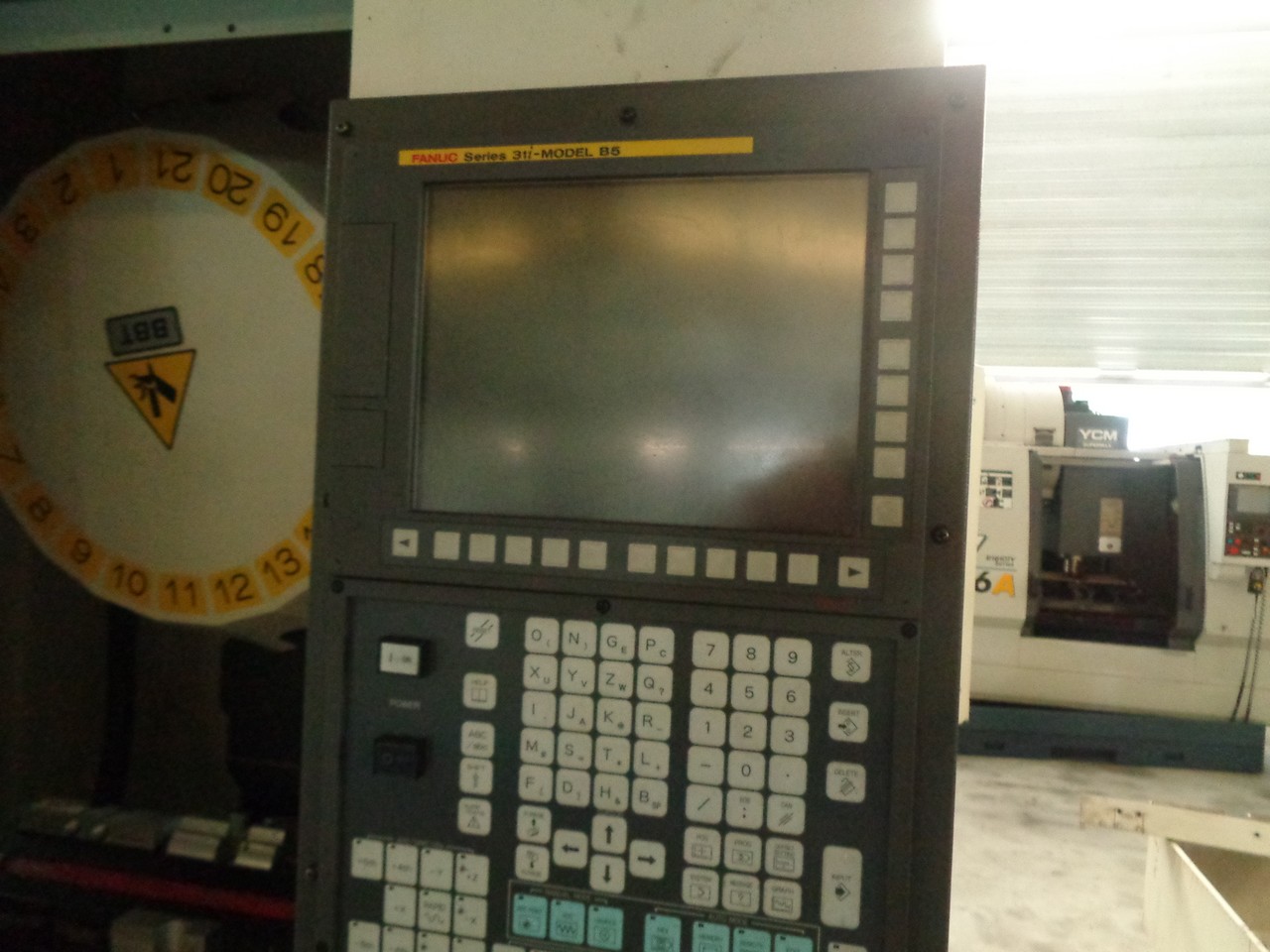

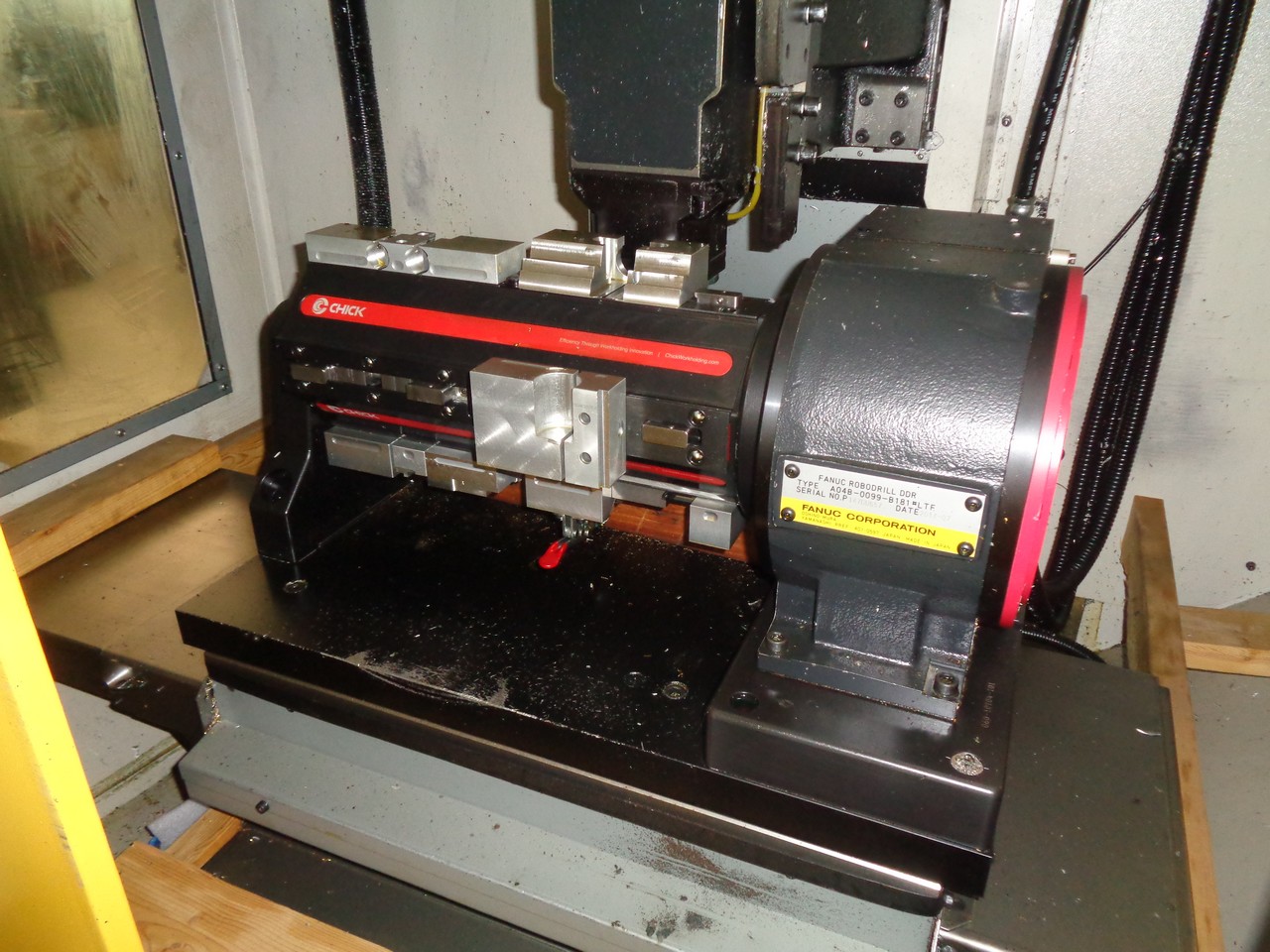

COMMANDE NUMERIQUE FANUC 31i-B5 3 axes (option 4 et 5ème axe)
Interpolation linéaire simultanée jusqu’à 5 axes
Temps de travail par bloc : 15 sec.
Cap. Mémoire 200 programmes (512 KB)
Interface RS 232C et USB, interface ethernet
Lecteur cartes Flashrom avec fonctions édition
Manual Guide i avec assistance

RACCORDEMENT
Tension (3 phases) 400V ±5 %
Fréquence 50Hz ±1 Hz
Puissance nominale 20 kVA
Air comprimé 5 bar minimum, 0,13 m3/min
Fusible 34 A min

sauf erreur ou omission les indications techniques vous sont données sans engagement
