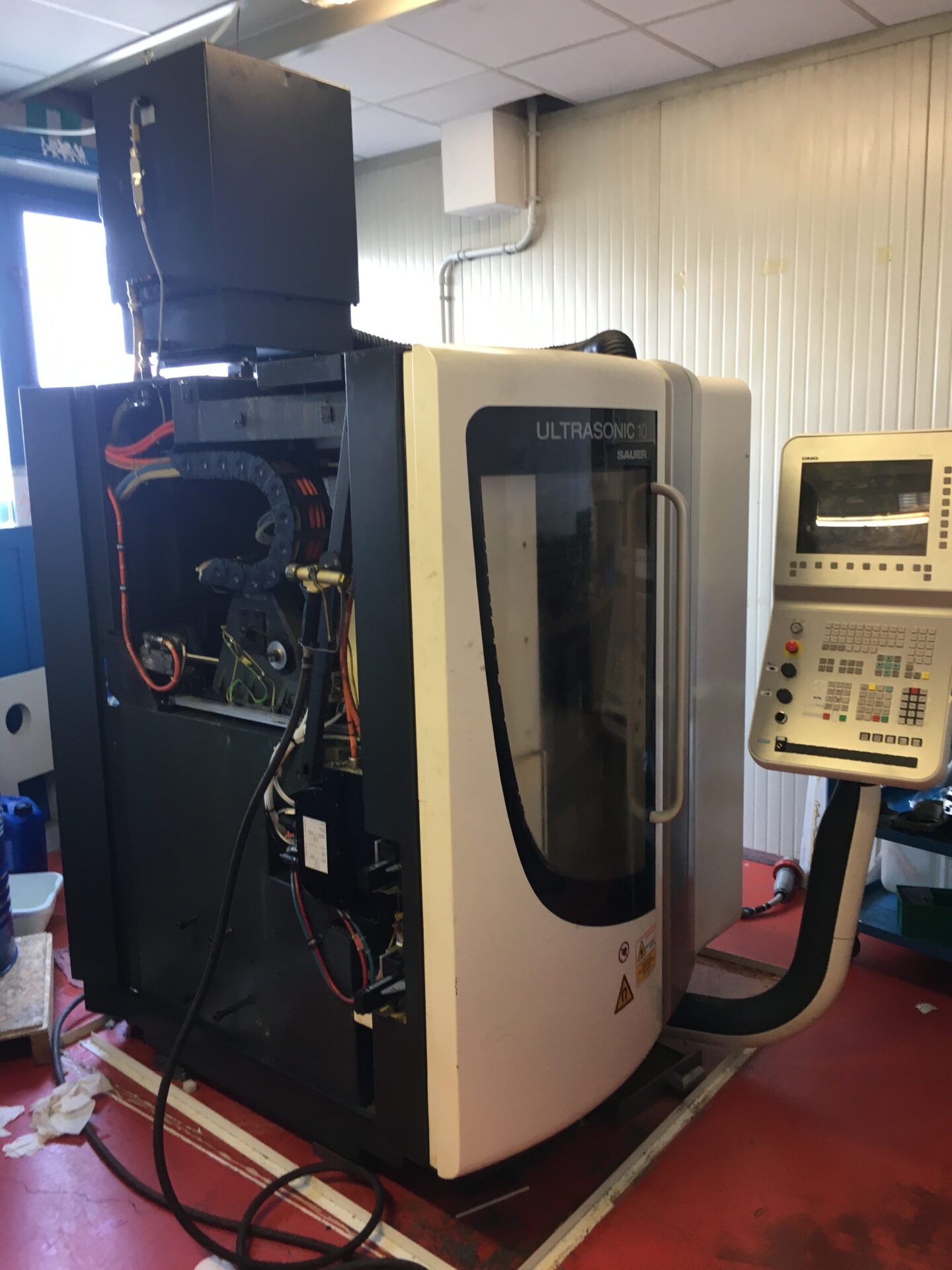

CENTRE D’USINAGE DMG SAUER ULTRASONIC 10

CARACTÉRISTIQUES TECHNIQUES

Commande CNC : Siemens Sinumerik 840D
Nombre d’axes : 5 axes

Courses
Course X : 120 mm
Course Y : 120 mm
Course Z : 200 mm
Axe A : -10° à +120°
Axe C : 360° continu
Table rotative
Diamètre : 190 mm
Charge maximale : 10 kg
Vitesse axe A : jusqu’à 100 tr/min
Vitesse axe C : jusqu’à 150 tr/min
Broche
Vitesse maximale : 40’000 tr/min
Puissance : env. 6 kW
Puissance maximale : env. 7,7 kW
Couple : env. 1,6 Nm
Broche haute fréquence avec technologie ULTRASONIC
Avances
Avance rapide X/Y/Z : jusqu’à 10 m/min
Outils
Interface porte-outils : selon configuration machine
Longueur outil maximale : env. 130 mm
Diamètre outil maximal : env. 49 mm
Magasin d’outils : selon configuration

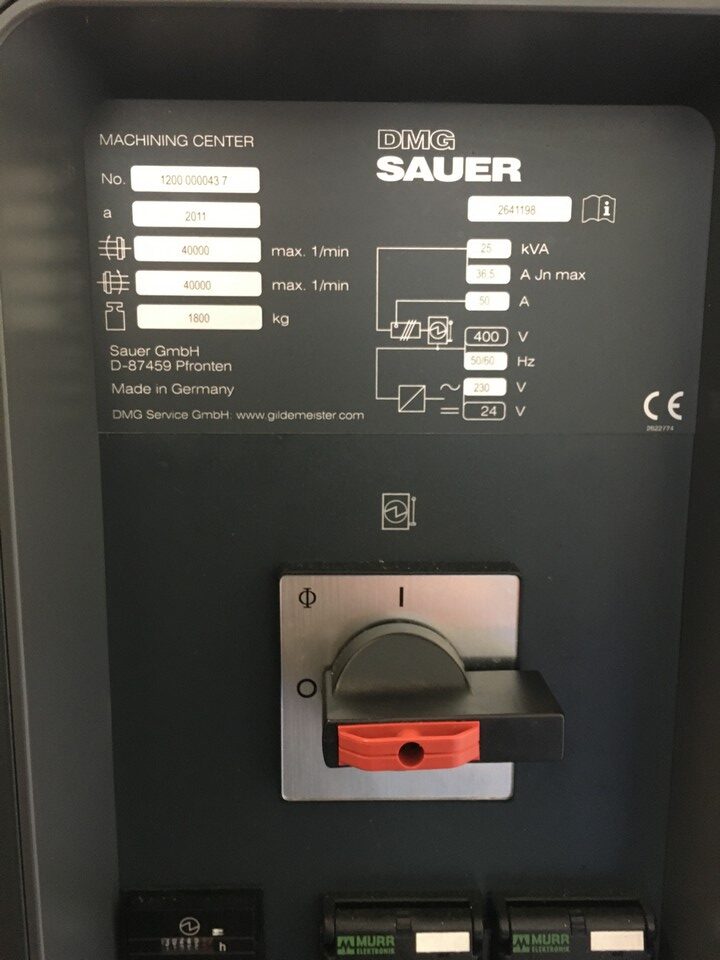

Données générales
Alimentation : 400 V
Puissance raccordée : env. 25 kVA
Air comprimé : env. 6 bar
Poids machine : env. 1’800 kg
TECHNOLOGIE

La DMG SAUER ULTRASONIC 10 combine l’usinage CNC 5 axes haute précision avec une technologie d’usinage assistée par ultrasons.

Sous réserve d’erreurs et de modifications des données techniques.
