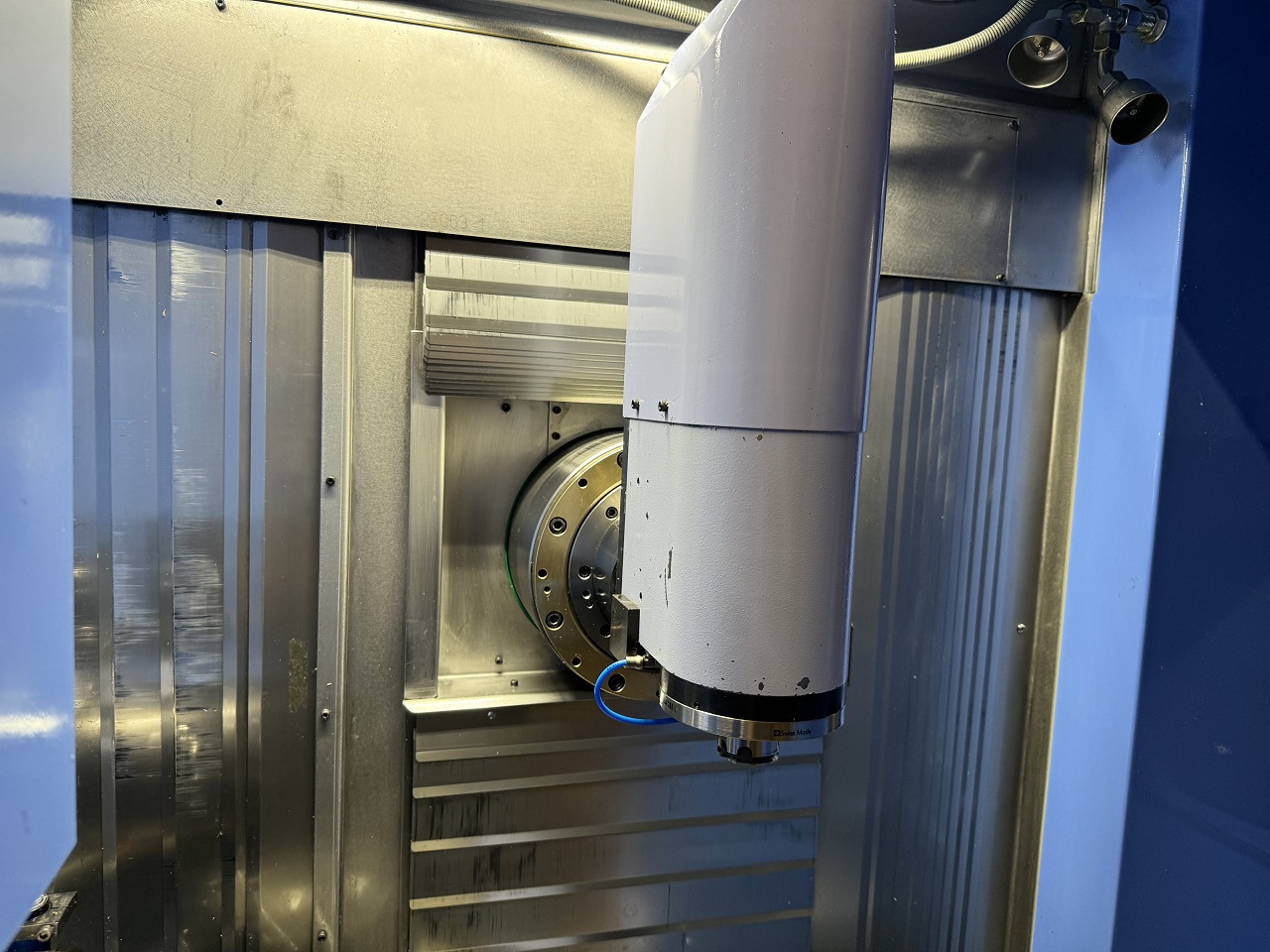

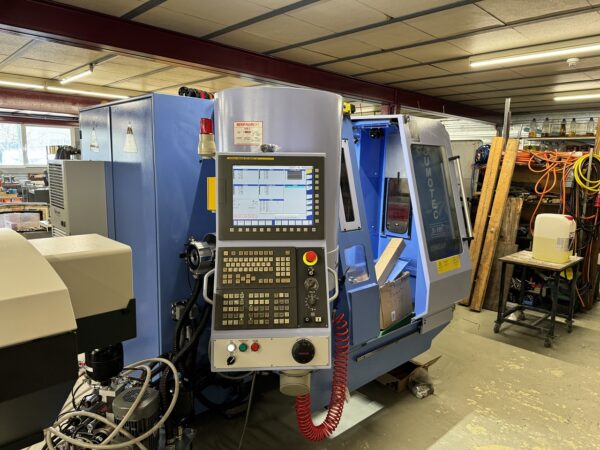

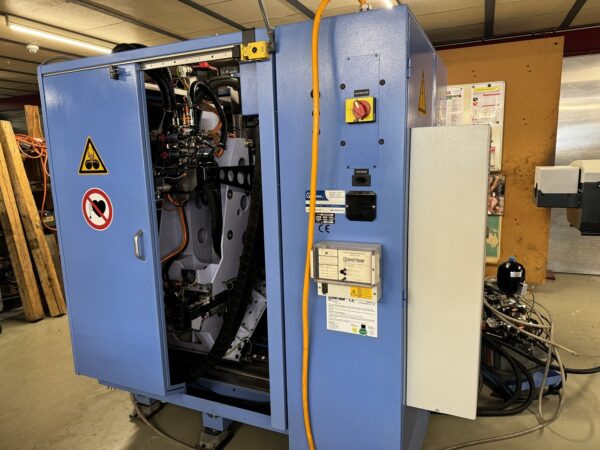

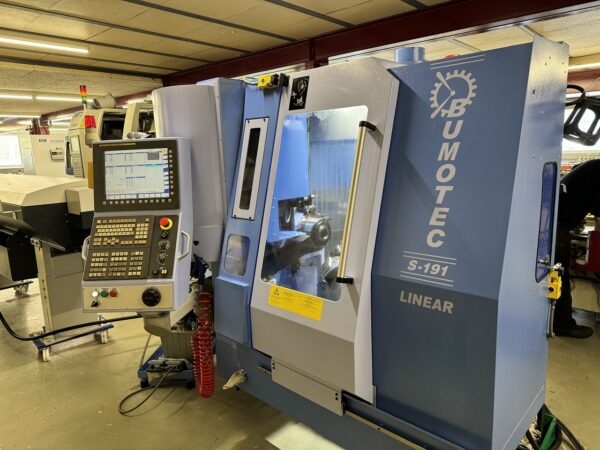

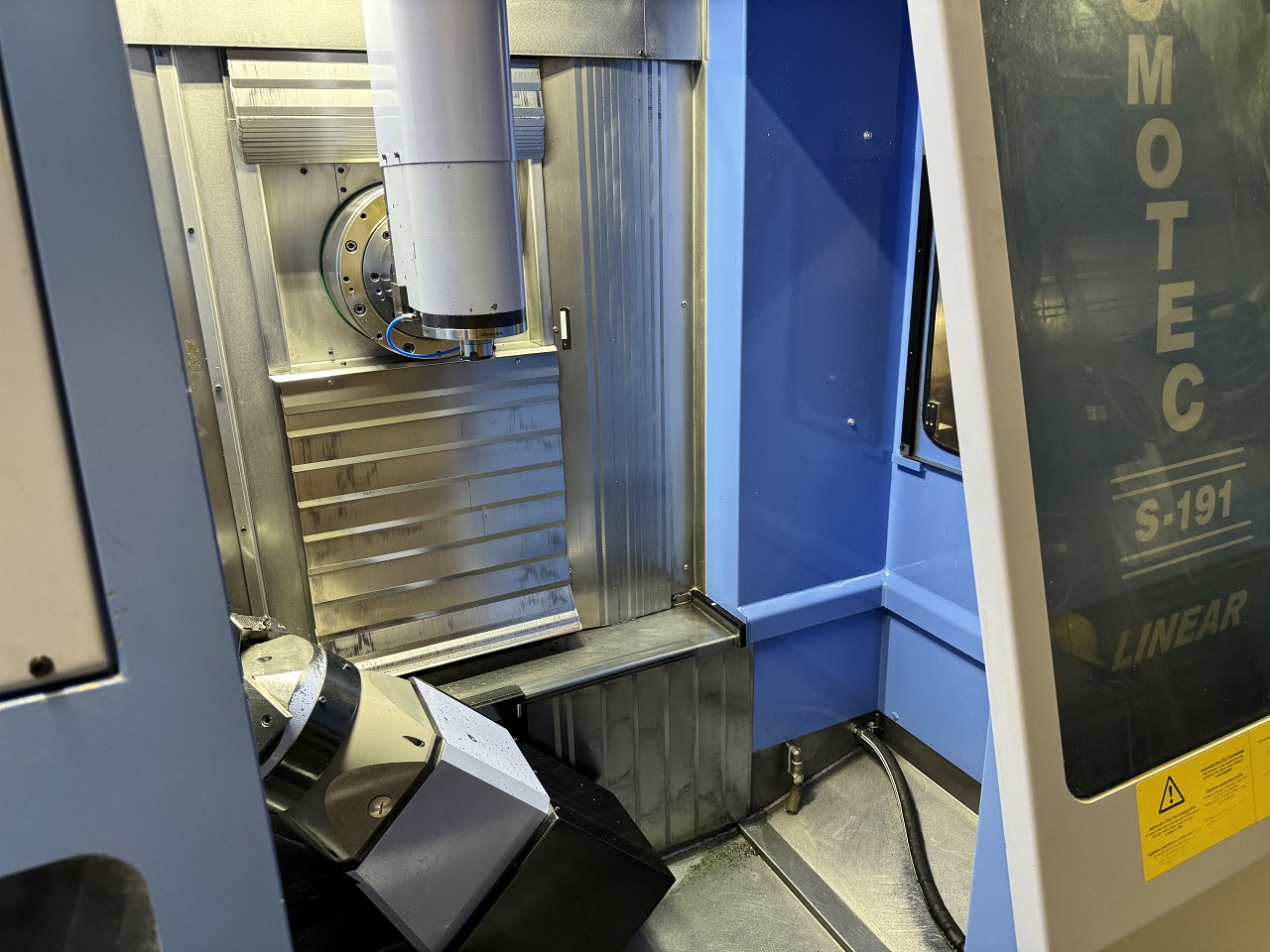

CENTRE DE TOURNAGE ET FRAISAGE BUMOTEC S-191FTL-R

Origine de fabrication : CH
Voltage : 3/N/PE/400V/230V 50HZ
Dimensions : 205x220x250 cm
Poids net machine : env.4200 kg

CARACTERISTIQUES TECHNIQUES

BASE MACHINE

Course axe : Z = 400 mm
: Y = 200 mm
: X = 410 mm
Puissance / force de poussée
Z-Y : 2.5 kW / 550 daN
: (option moteur linéaire =7.2 kW/350 daN)
X : 4.8 kW / > 550 daN

Vitesse de déplacement X-Y-Z : 40 m/min
: (option moteur linéaire = 50 m/min)
Accélération X-Y-Z-W : 8 m/s2 / 0.8 g
: (option moteur linéaire =10.4 m/s2 /1.1g)
Résolution X-Y-Z-W : 0.0001 mm

BROCHE PRINCIPALE + C1

Puissance : 7,5 kW
Couple/ pointe : 22 / 28 Nm
Système de mesure : directe
Résolution : 0.0001°
Précision : 0.001°
Passage de barre : Ø 32 mm
Vitesse rotation tournage : 72’000°/min
Force de serrage, tournage : 4’900 N à 6 bar

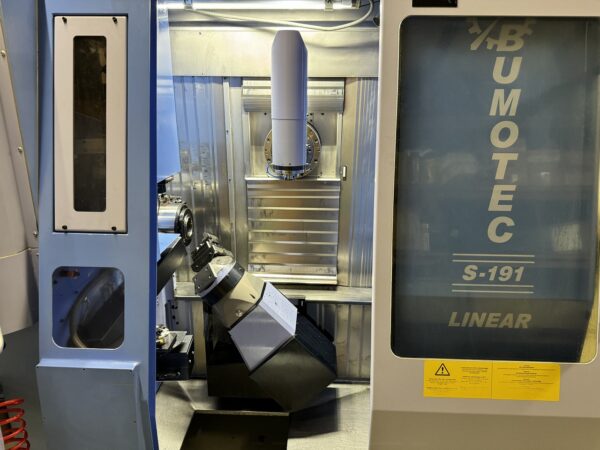

AXE B (INCLINAISON AXE BROCHE PORTE-OUTIL)
Puissance : 4.3 kW
Couple/ pointe : 119 / 226 Nm
Portée angulaire : -25° / +115°
Système de mesure : direct
Résolution : 0.0001°
Précision : 0.001°
Vitesse de rotation : 36’000°/min
Couple support : 200 Nm

BROCHE PORTE-OUTIL
Puissance : 5 kW
Couple : 6 à 800 min-1
Vitesse max : 30’000 min-1
Force de serrage tasseau : 2’000 N
Couple de blocage : blocage mécanique par denture droite
Cône de prise d’outils : HSK 40 (A ou E)
Puissance de serrage de l’outil : 1000 DaN
Lubrification au centre de l’outil : 30 à 80 bar (option)

CHANGEUR D’OUTILS
Nombre de postes : 30 (pour HSK 40)
Temps de changement d’outil : 1.2 sec.
Temps copeaux à copeaux : 3.4 sec.
Diamètre max de l’outil : Ø 40 mm
: (80 mm si poste adjacent vide)
Longueur max de l’outil : 130 mm
Poids max de l’outil : 1.5 kg

Commande CNC : type Fanuc 30i/31i

Puissance installée : 25 kVA

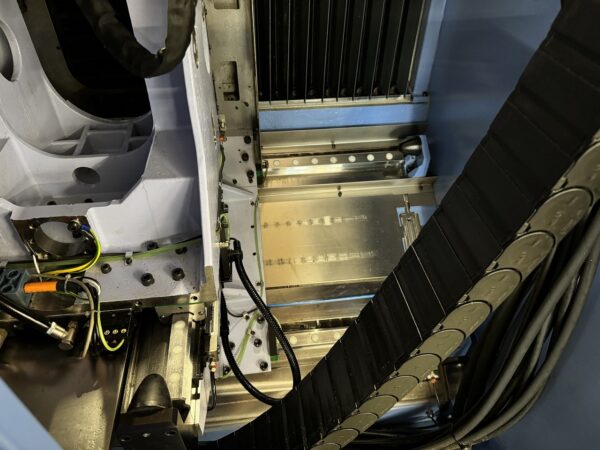

Option “entraînement sur moteurs linéaires »

Axe Y (axe transversal)
Course : 200 mm
Puissance : 4.8 kW
Puissance d’avance : 240 daN
Résolution : 0.0001 mm
Avance max. G0 : 50 m/min
Avance max. G1 : 20 m/min
Système de mesure : règle de verre

Axe Z (axe longitudinal)
Course : 400 mm
Puissance : 7.2 kW
Puissance d’avance : 360 daN
Résolution : 0.0001 mm
Avance max. G0 : 50 m/min
Avance max. G1 : 20 m/min
Système de mesure : règle de verre

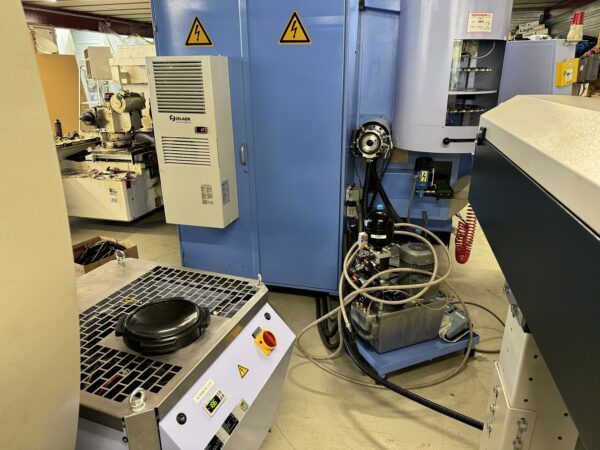

Inclus appareil de refroidissement : 8 kW
Et intégration d’un système d’arrêt d’urgence.

Sauf erreur ou omission, les indications techniques vous sont données sans engagement

Inventaire no.2220114, machine comprenant :

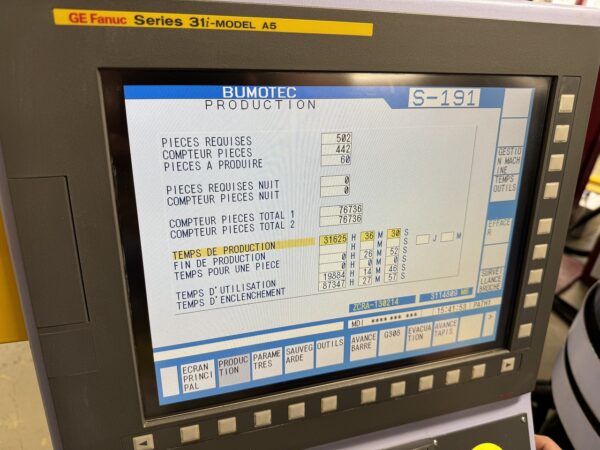

COMMANDE
Fanuc 30i/31i, avec écran 14’’

OPTION AVANCE PAR MOTEURS LINEAIRES
pour axes Y et Z

FONCTION TOURNAGE-FRAISAGE
Avec intégration d’un système d’indexage (8 position) à la broche porte-outil,
transformation du magasin d’outils pour porte-outil HSK40-A,
augmentation de vitesse de broche à 5500 min-1

OPTIONS CNC
pour opérations de tournage : intégration des options de tournage dans la commande numérique, synchronisation et listes de correction pour outils de tournage

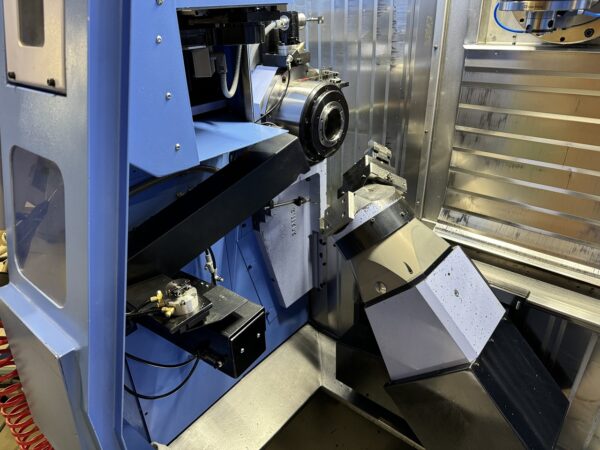

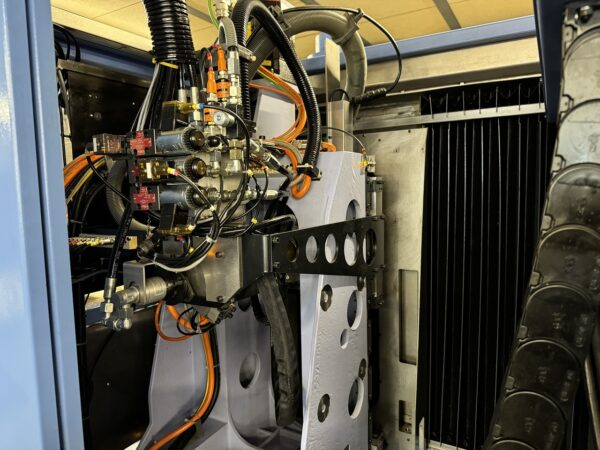

UNITE DE REPRISE DE LA PIECE « PRM » A 4 POSITONS, POUR USINAGE DE LA 6EME FACE :
En état d’inactivité, l’unité se situe à l’abris sous la broche principale C1.
L’unité de reprise se déplace sur l’axe W, qui est parallèle à l’axe C.
Vitesse max axe W : 40 m/min.
Déplacement sur axe W : 310 mm.
Avec
2 étaux – puissance à 5 bar : 3500N
1 contre-pointe

AUGMENTATION DU PASSAGE DE BROCHE
augmentation de 1 à 50 mm (broche principale)

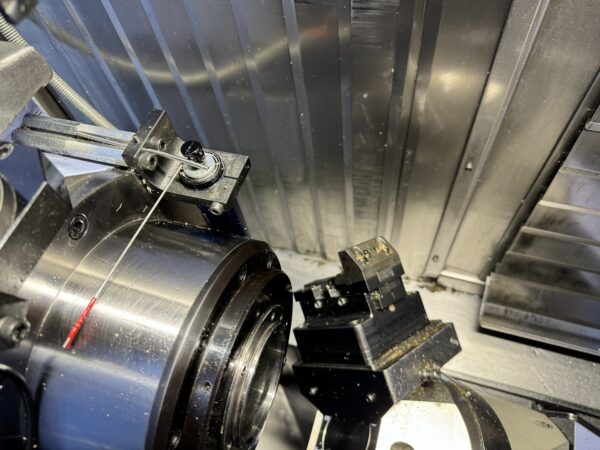

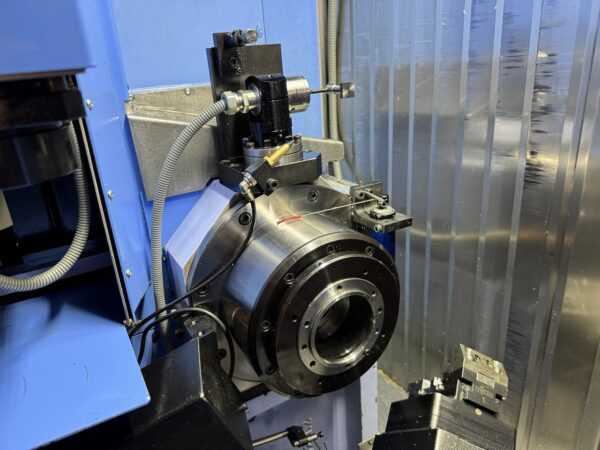

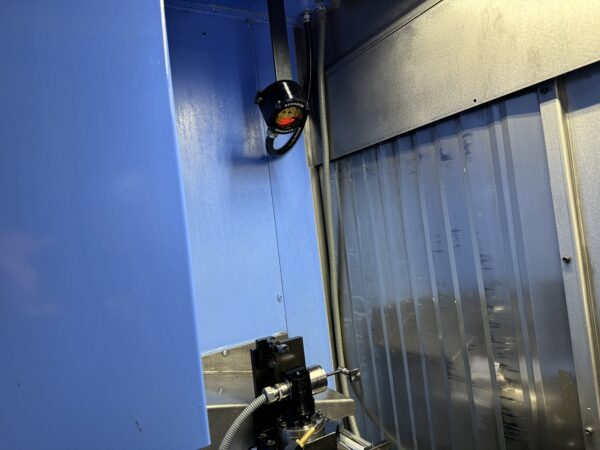

DISPOSITIF DE MESURE D’OUTIL « RENISHAW » T27
Mesure de la longueur de l’outil de tournage.
Détection de routine par M-code.
Contrôle automatique de casse de l’outil.

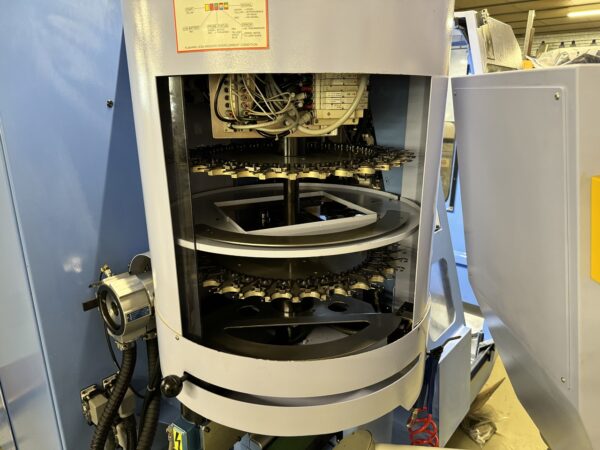

EXTENSION MAGASIN D’OUTILS
Augmentation de capacité d’outils de 30 à 60 postes
Longueur d’outil max. : 130 mm / diamètre max : Ø 80 mm.
Poids max de l’outil : 1.3 kg.

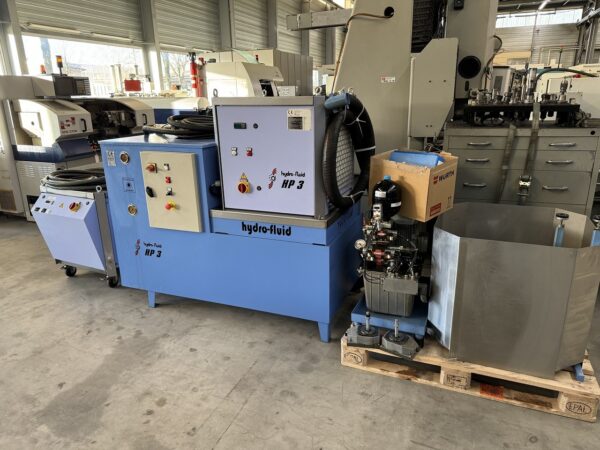

LIQUIDE REFROIDISSANT A TRAVERS LA BROCHE
100 bar, 25 L/min, cuve 400L

ADAPTATION ET PREPARATION HP A TRAVERS LA BROCHE DE FRAISAGE
Intégration mécanique et électrique de l’embrayage de tournage.

REDUCTIONS DE BROCHE
1x Ø 12.0 mm., 1x Ø 24.0 mm, 1x Ø 36.0 mm

RECEPTEUR DE PIECES
Avec 2 corbeilles

BANDE DE DECHARGEMENT DE PIECES
Sortie à gauche de la machine
Avances réglables

SYSTÈME DE FILTRATION PAR BANDE PAPIER

SYSTÈME DE SERRAGE POUR PINCES F-48

ADAPTATION POUR PINCES W-20

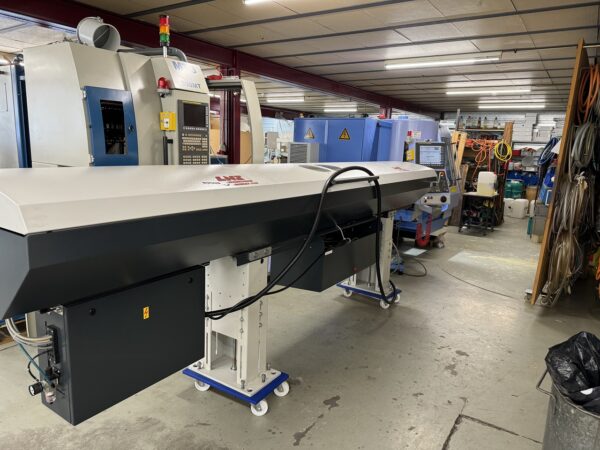

PREPARATION POUR INTEGRATION EMBARREUR
