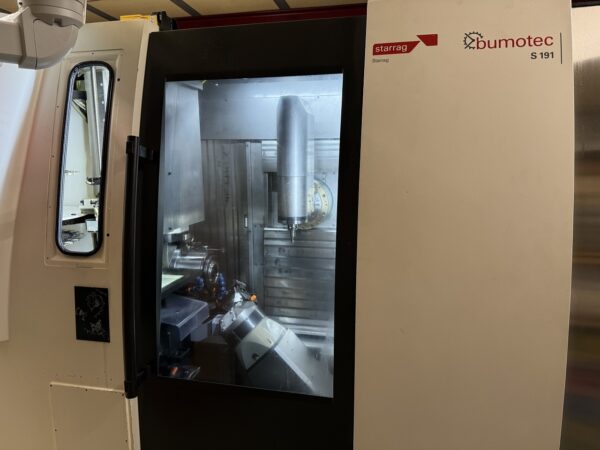

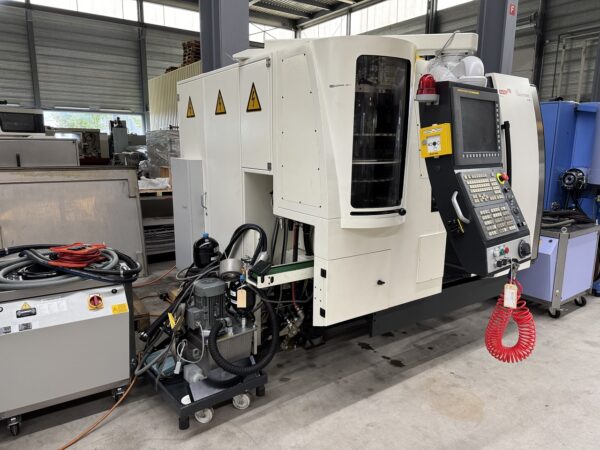

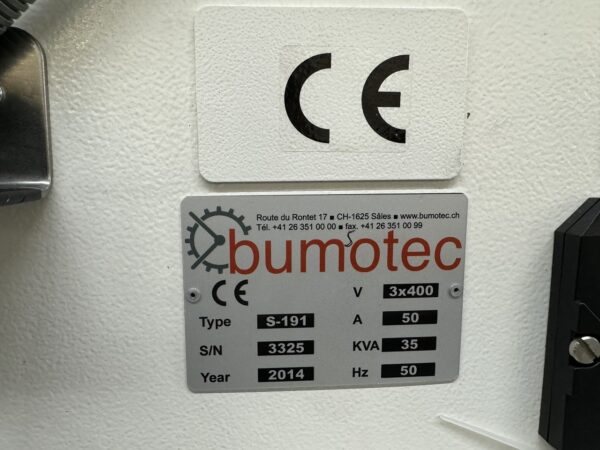

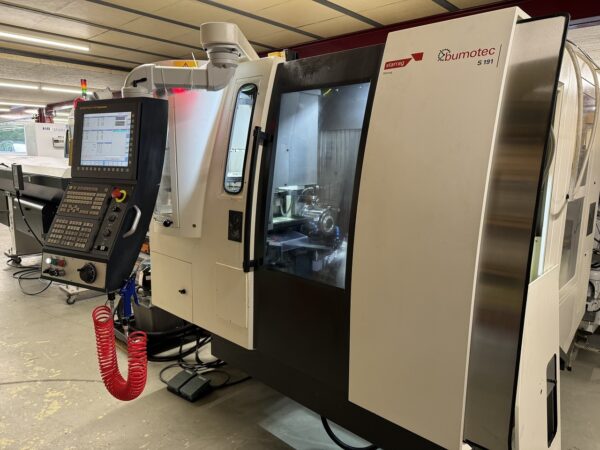

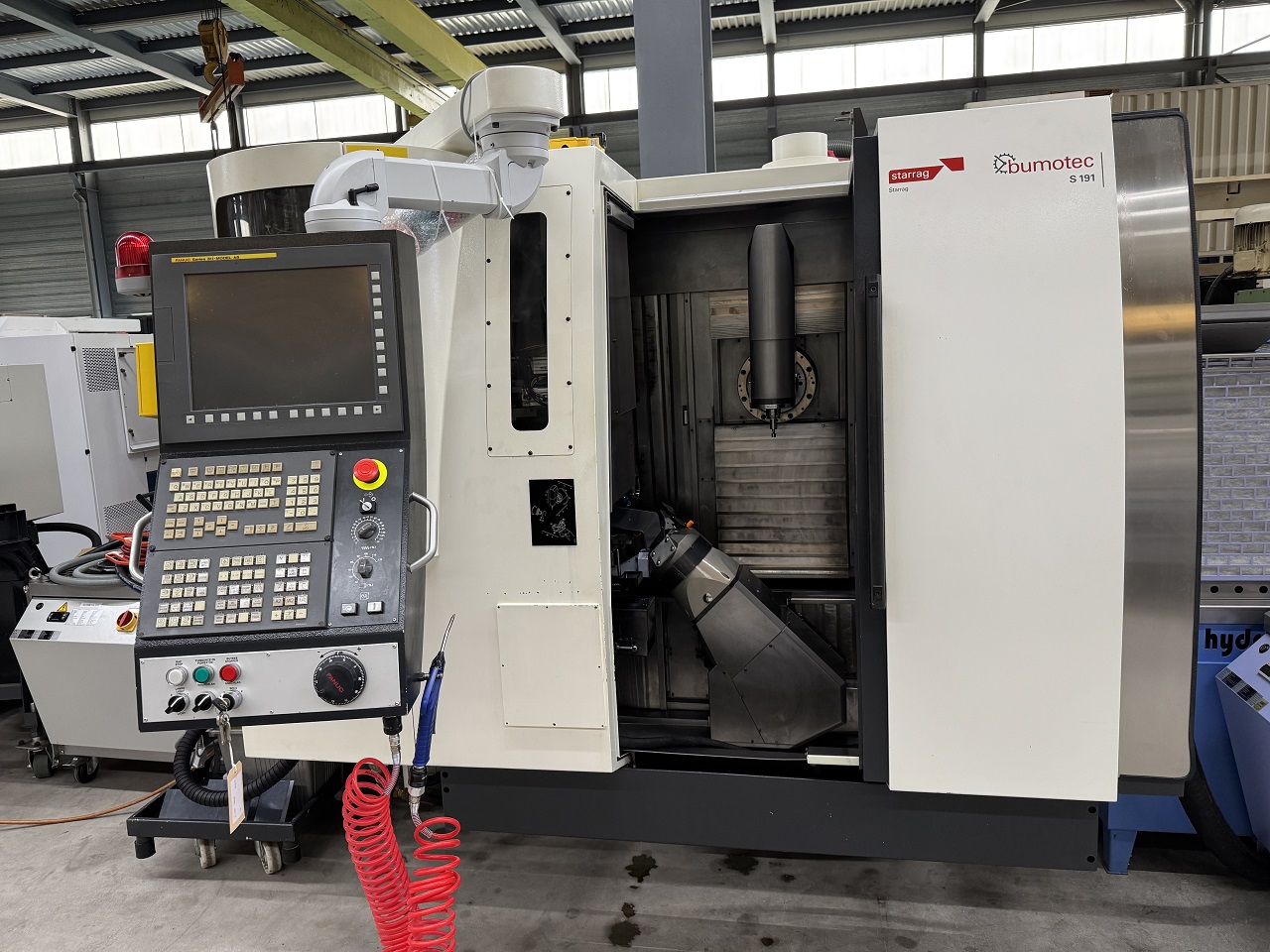

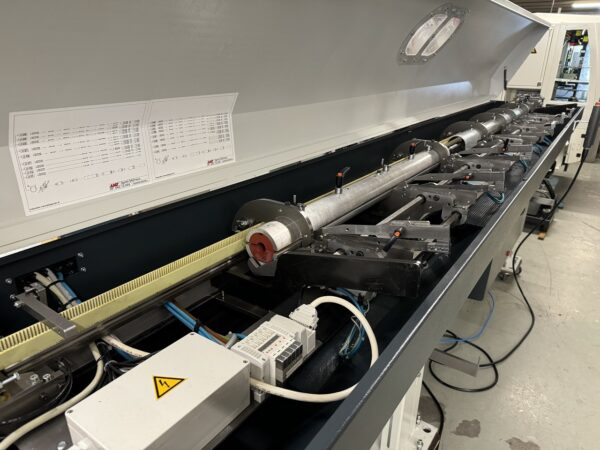

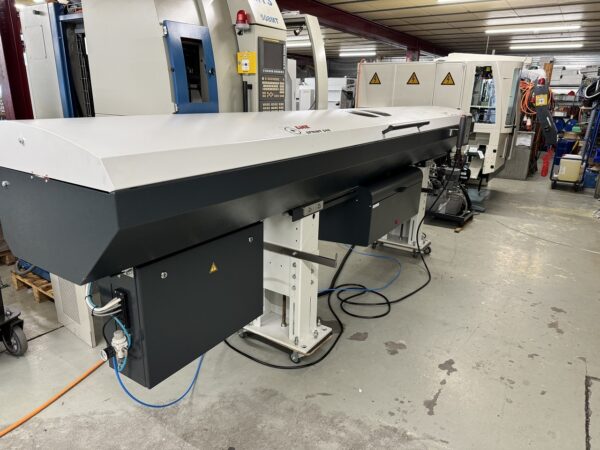

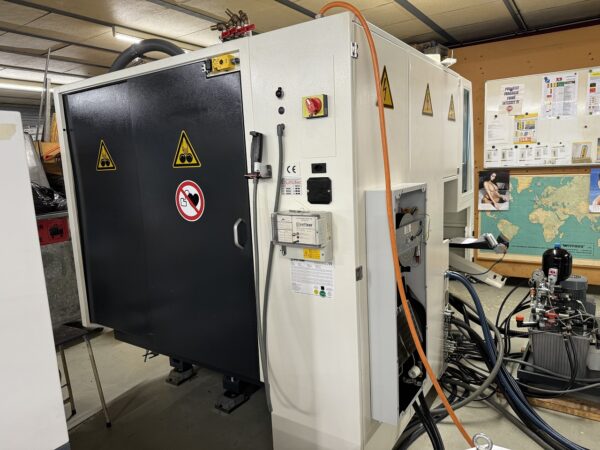

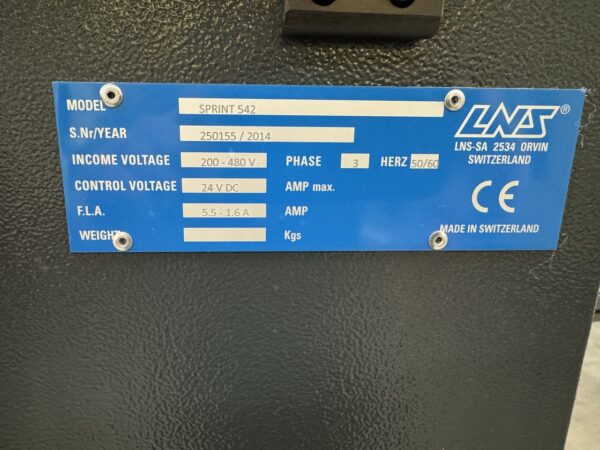

CENTRE DE TOURNAGE ET FRAISAGE “BUMOTEC” S-191FTL-PRM

Inventaire n° 2220113, machine avec :

Machine de base en fonte vieillie artificiellement avec nervures de renforcement.

Chariot avec guidages à rouleaux précontraints ; vis à billes avec pas de 20 mm, entraînement par moteurs AC.

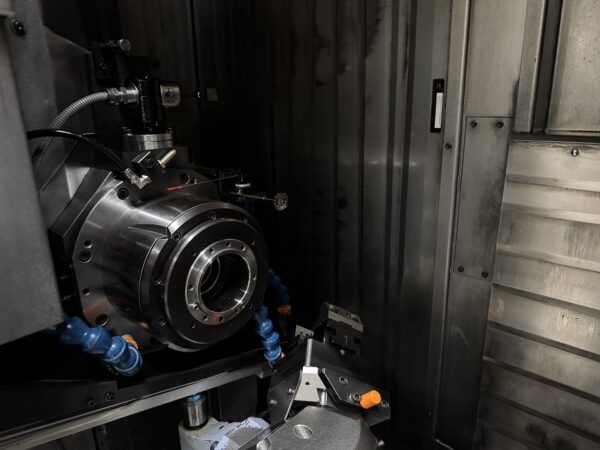

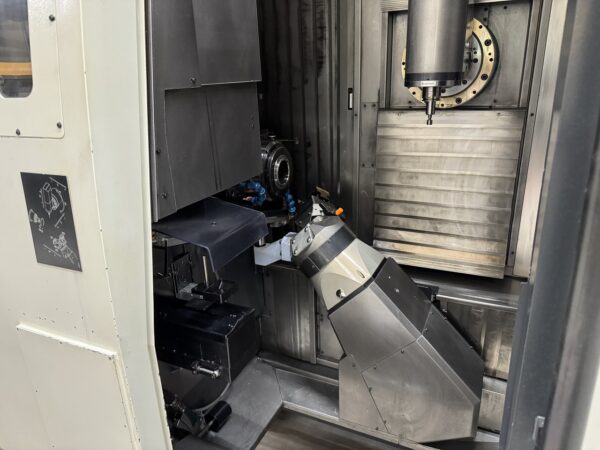

La broche principale électrique (C-1) et la contre-broche (A) sont conçues de manière hautement dynamique et sont techniquement identiques.

L'axe de pivotement (B) de la broche de fraisage est équipé d'un entraînement direct.

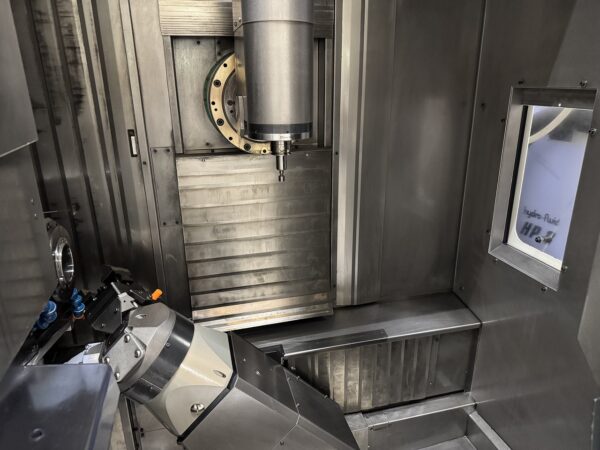

Broche de fraisage électrique de haute précision refroidie par eau, palier hybride, lubrification huile-air, pivotant comme axe B.
HSK 40, type E ou A, 30'000 min-1, arrosage interne possible jusqu'à 80 bar en mode tournage ou lors de l'utilisation d'outils à chocs, les paliers hybrides sont découplés et ne peuvent pas être endommagés.

Commande CNC Fanuc série 31i

Espace de travail entièrement encapsulé avec étanchéité garantie, complètement séparé du côté technique par des lamelles métalliques.
Flux de copeaux optimisé, pour une récupération optimale des métaux précieux, nettoyage simplifié.

Système d'arrosage avec réservoir de 160 litres ; pompe de 40 litres/minute et débit de 3 bars ; alimentation par buse annulaire sur le nez de la broche avec 6 sorties.

Groupe de refroidissement arrière à 3 canaux de 4kW pour le refroidissement du lubrifiant de refroidissement, des broches ainsi que des entraînements directs et linéaires.

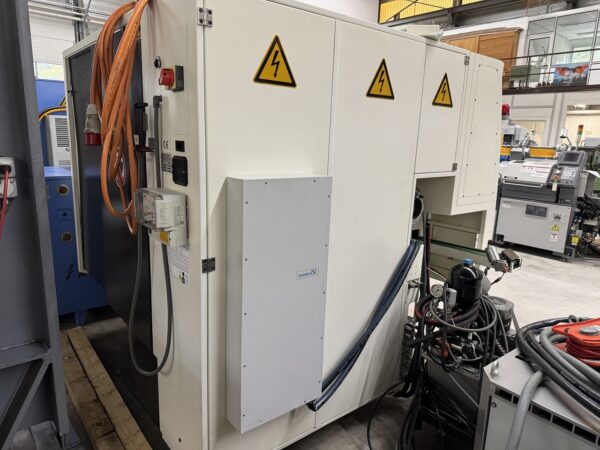

Refroidissement électrique de l'armoire électrique

Lubrification centralisée automatique ; surveillée par la commande CNC (attention : seules les huiles de lubrification approuvées par Bumotec sont autorisées).

Système de diagnostic pour les messages d'erreur et d'alarme afin de faciliter l'élimination des dysfonctionnements.

Lampe de signalisation à 3 couleurs pour l'affichage de l'état.

OPTIONS

fonction de tournage-fraisage

unité de prise à 4 positions pour l'usinage de la face arrière, avec 2 étaux parallèles et 1 système de pinces de serrage

augmentation du passage de broche, axe C à 50 mm (broche principale)

Unité de déchargement avec usinage de la face arrière

Mesure d'outils Renishaw TS 27

Palpeur de broche Renishaw OMP400, avec correction automatique sur l'outil après palpage sur la pièce.

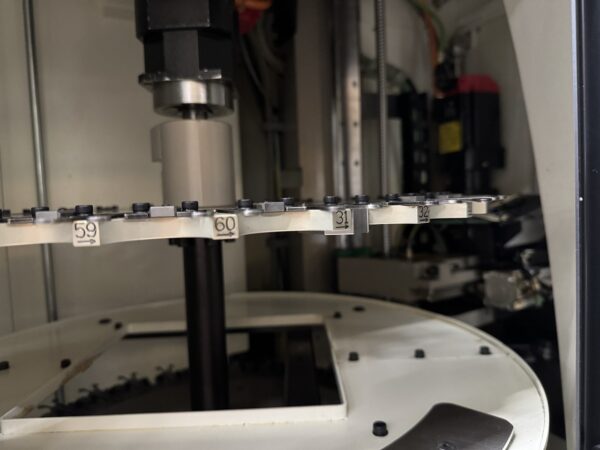

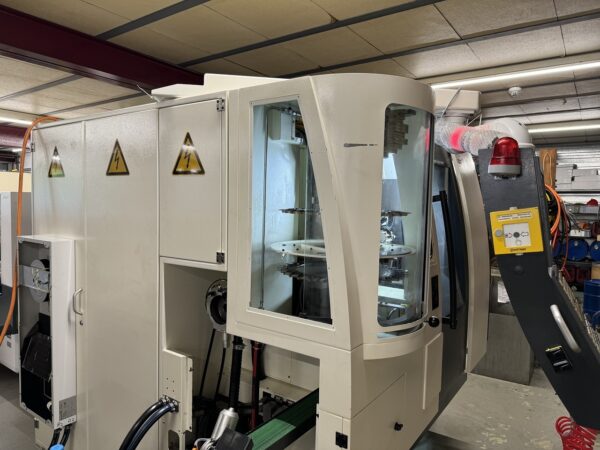

Magasin d'outils Extension de la capacité de 30 à 60

Adaptation de la broche / intégration d'un accouplement rotatif pour IK

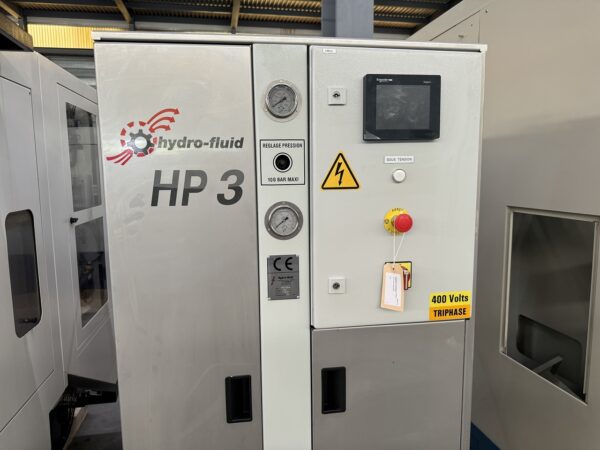

Groupe haute pression IK type Hydrofluid HP 3, max 100 bars, réservoir 400 L

Convoyeur de déchargement des pièces

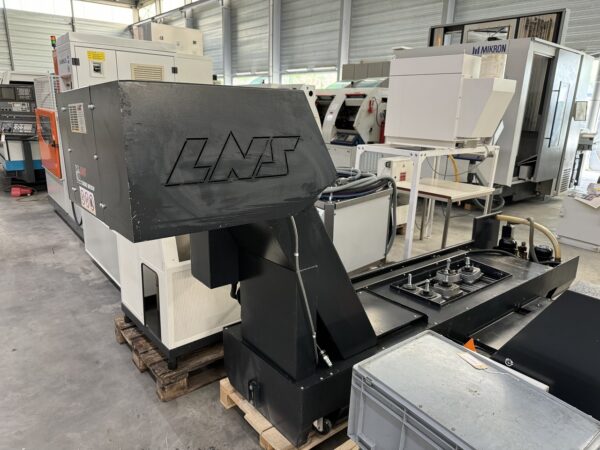

Convoyeur de copeaux à raclettes LNS MH 500

Origine de fabrication CH
Voltage : 3/N/PE/400V/230V 50HZ
Dimensions 190x220x199 cm (haut.250 avec aspi)
Poids net machine 4200 kg

CARACTERISTIQUES TECHNIQUES

Modèle S-191FTL-PRM Ø 50 mm

BASE MACHINE

Course axes
Axe vertical de fraisage Z = 200 mm
Axe transversal de fraisage Y = 200 mm
Axe longitudinal de fraisage X = 410 mm

Puissance / force de poussée
Z-Y 2.5 kW / 550 daN
X 4.5 kW / > 550 daN

Vitesse de déplacement X-Y-Z 40 m/min

Accélération 10 m/s2

Résolution X-Y-Z 0.0001 mm

Système de mesure règle de verre

BROCHE PRINCIPALE C (axe horizontal de tournage)
Puissance 15 kW
Couple / pointe 22 / 28 Nm
Système de mesure direct
Résolution 0.0001°
Précision 0.001°
Passage de barre Ø 32 mm (option 50 mm)
Vitesse rotation tournage 72’000°/min
Force de serrage, tournage 4’900 N à 6 bar

INCLINAISON BROCHE USINAGE B
Puissance 4.3 kW
Couple / 119 / 226 Nm
Déplacement angulaire -25° / +115°
Système de mesure direct
Résolution 0.0001°
Précision 0.001°
Vitesse de rotation 36’000°/min
Couple de blocage 200 Nm

BROCHE D’USINAGE
Puissance 8 kW
Couple S1 = 9.5 Nm
S6 = 11.5 Nm

Vitesse max 30’000 min-1 (40’000 min-1 option)
Force de serrage outil 1’000 N
Couple de blocage blocage mécanique par denture droite
Cône de prise d’outils HSK-40 (A ou E)
Lubrification par la broche 30 à 100 bar (option)

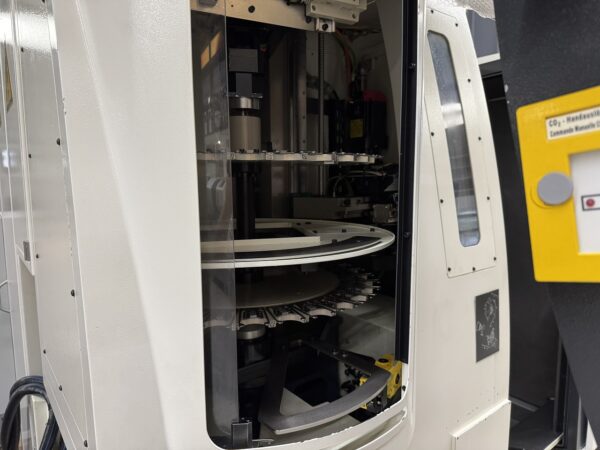

CHANGEUR D’OUTILS
Nombre d’outils 30 (option 60)
Nombre d’outils indexés tous
Temps de changement d’outil 1.2 sec.
Temps copeaux à copeaux 4.4 sec.
Diamètre max de l’outil Ø 40 mm
(80 mm si poste adjacent vide)
Longueur max de l’outil 130 mm
Poids max de l’outil 1.5 kg

DIVERS
Puissance installée 25 kVA
Tension de service 3/N/PE/400V/230V 50 Hz
Pneumatique 6 bar (air sec)

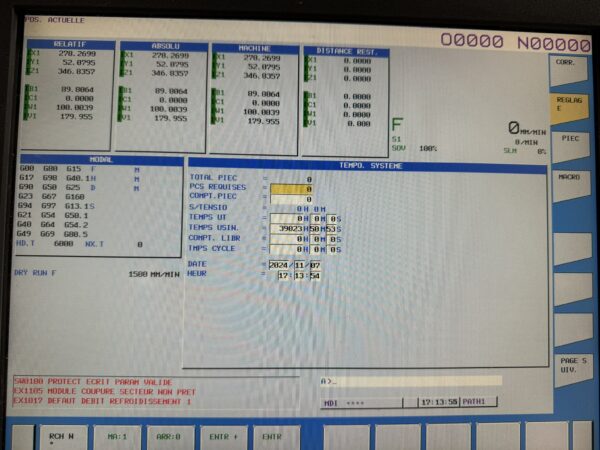

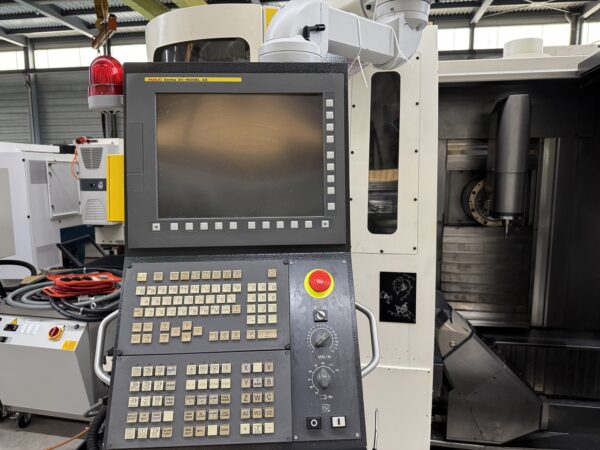

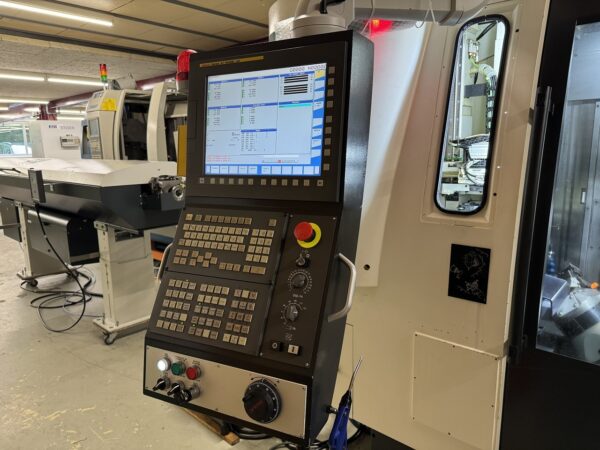

COMMANDE CNC Fanuc 31i
Ecran couleur 15’’
Clavier alphanumérique
Panneau de commande avec :
1 interrupteur à clé pour fonctions
1 potentiomètre d’avance 0 – 120 %
1 potentiomètre de tours/min. broche 50 – 120 %
1 touche de sélection rapide pour fonctions machine
1 manivelle électronique incorporée

Options CNC
Data server avec ATA Flash, cap.mémoire 1GB
J947 1 MB mémoire RAM
S677 TCPC (tool center point control pour usinage 5 axes)
S808 Al nano HPCC (Al high precision contour control ll)
J930 compensation rayon pointe d’outil
J893 rotation système coordonnées
J819 interpolation Helix (cylindrique)
J953 capacité mémoire pour 1000 programmes
J828 taraudage sans mandrin de compensation
S615 insertion de rayons et de chanfreins
J894 système de coordonnées pour pièce
S993 erreur réglage pièce
R522 commande de plan incliné d’usinage avec guidage

Interfaces
Programmation spécifique Bumotec pour éviter autant que possible les collisions.
Gestion simplifiée des outils pour éviter les erreurs de saisie.
Gestion des outils à valeur seuil, changement en fonction du nombre de pièces ou de la durée de vie.
Réglage automatique des outils sur la machine pour simplifier la manipulation des outils.
Compteur de pièces et gestion de la production.

AXE Y (axe horizontal transversal de fraisage)
Course 200 mm
Puissance / force de poussée 4.8 kW / 240 daN
Résolution 0.0001mm
Déplacement max.,V1 50 m/min
Déplacement max.,V2 : 20 m/min
Système de mesure règle de verre

AXE Z (axe horizontal longitudinal de fraisage)
Course 400 mm
Résolution 0.0001mm
Déplacement max.,V1 50 m/min
Déplacement max.,V2 : 20 m/min
Système de mesure règle de verre

Inclus appareil refroidissement 8kW
Intégration d’un système de freinage d’urgence

Sauf erreur ou omission, les indications techniques vous sont données sans engagement
