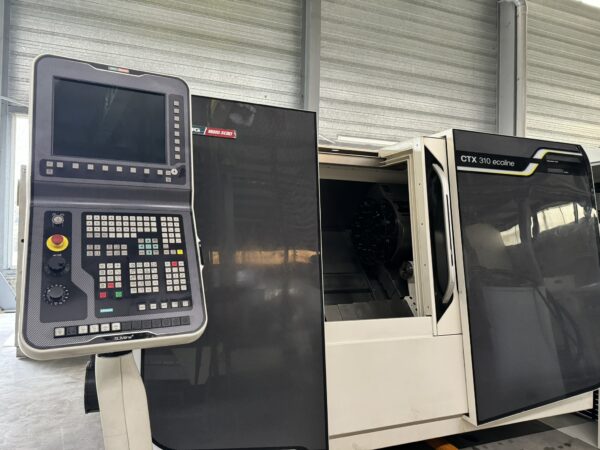

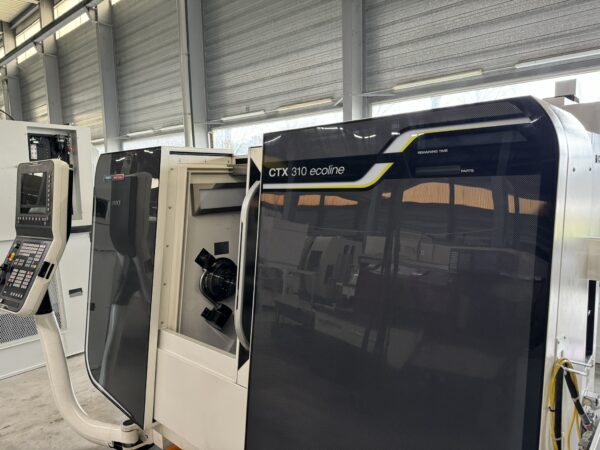

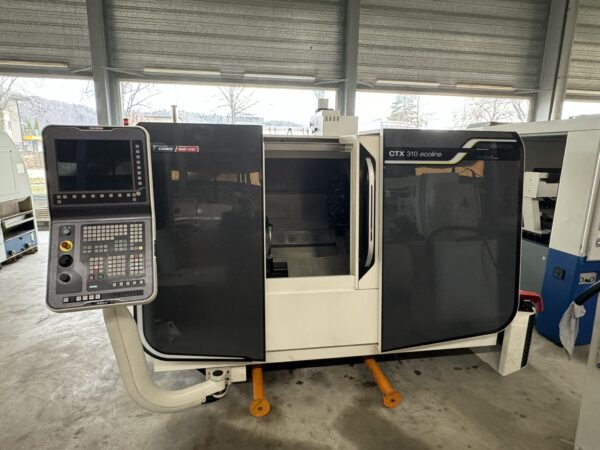

DREHZENTER “DMG MORI-SEIKI” TYP CTX 310 ECOLINE

Inventar-Nr. 2324001, Maschine bestehend aus :

Späneförderer

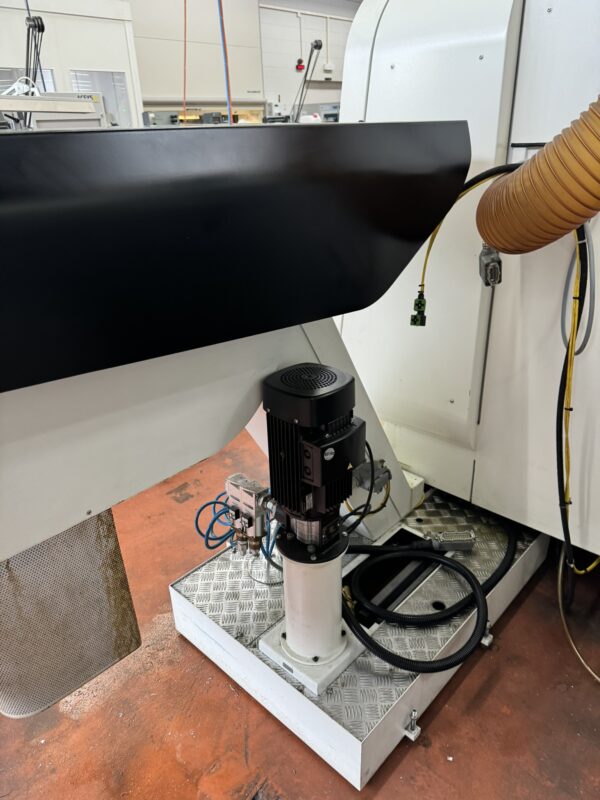

Olaer-Kühlungeinheit

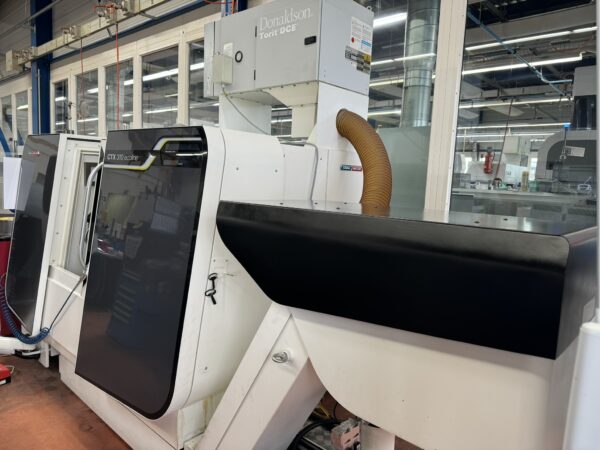

Absaugeinheit Donaldson
1 multiplizierender Zangenhalter (5x Pibomulti) Nr. X635T
2 Zangenhalter, seitlich,, drehend Nr. 0,5,941, 203-087 536
3 Zangenhalter, frontal, drehend Nr. 0,5,941, 103-087 553
4 Zangenhalter Nr. E4 – 30×2/16
1 Spindelhalter Nr. E1 – 30×25
1 Spindelhalter Nr. E1 – 30×20
1 Spindelhalter Nr. E1 – D30, WE20
1 Spindelhalter Nr. E2 – 30×20
2 Werkzeughalter Nr. B5 – 30×16 / 20×40
2 Werkzeughalter Nr. VDI30 – B5 – 20×40
1 Werkzeughalter Nr. B1 – 30×16 / 20×40
1 Werkzeughalter Nr. B3 – 30×16 / 20×40
1 Spindelnase Nr. KSZ – MB – 040 – Z140 (Autoblok)
1 Bohrfutter Nr. 3H – 08 23406 (mit Befestigungsschraube)
1 Reduzierring für das Bohrfutter
3 Backen Nr. 19721 Nr. 1, Nr. 2, Nr. 3
1 Schlüssel zur Montage des Bohrfutters mit Hebel
1 Drehbarer Reitstock Nr. 8815 – 4F
19 Spannzangen F-48 verschiedene Durchmesser Ø 5 bis Ø 40
1 Kalibrierungsachse Taster X1; X2 , Z1; Z2
1 Bedienungsanleitung (Französisch)
1 Dokumentation Pibomulti

Fehlern oder versehen vorbehalten, wird diese Zubehörliste unverbindlich zur Verfügung gestellt.

Fabrikationsursprung EU – Polen
Spannung 400V
Dimensionen 3082x2260x1775 mm (mit spänewanne)
4228x2260x1775 mm (mit späneförderer)
Nettogewicht 3400 kg

TECHNISCHE DATEN

CTX 310 ecoline V1/V3 New Design

Arbeitsbereich
Max Schwenkbereich über Bett 330 mm
Schwenkbereich über X-Schlitten 260 mm
Max Drehdurchmesser : Ø 200 mm
Spannfutterdurchmesser Ø 210 mm
Verfahrweg X-Achse 182,5 mm
Verfahrweg Z-Achse 455 mm
Zwischenraum 581 mm
Spitzenhöhe 190 mm

Vorschubantrieb
Eilgang X/Z-Achsen 30 m/min

Steuerung Siemens Sinumerik 840D Slim Line

C-Achse mit Siemens Steuerung
Drehzahlbereich 0 – 100 min-1
Drehmoment 112 Nm
Genauigkeit : < 0,04°

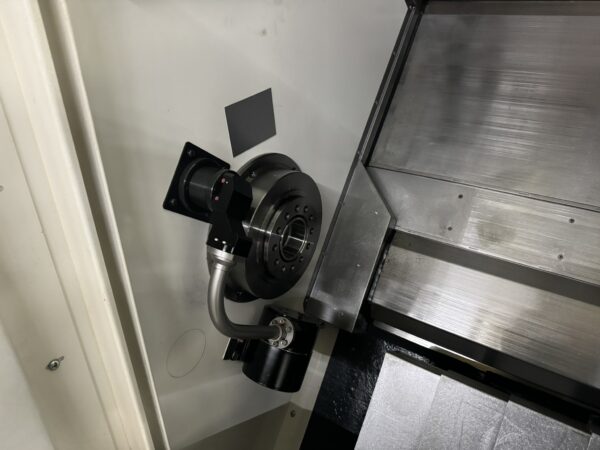

Spindelkasten
Spindelaufnahme (Flansch) 140 h5 mm
Innendurchmesser Lagerung vorn 100 mm
Spindelbohrdurchmesser Ø 74.3 mm
Max Stangendurchlass 51 mm

Hauptantrieb mit Siemens Steuerung
Leistung AC-Hauptantrieb (40 % / 100 % ED) 16,5 / 11 Kw
Drehmoment (40 % / 100 % ED) 166,5 / 112 Nm
Max Drehzahl 5’000 min-1

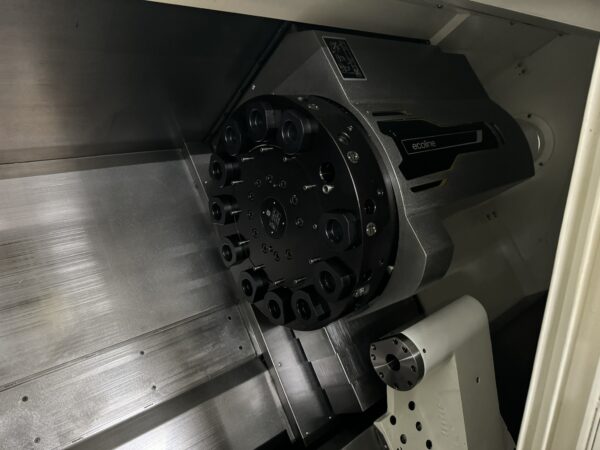

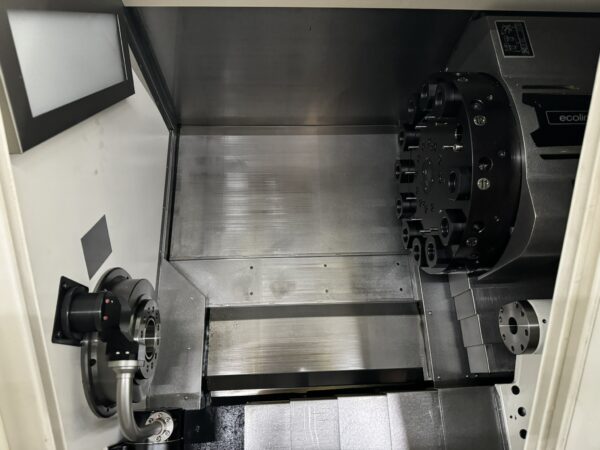

Werkzeugrevolver
Anzahl der Werkzeugstationen 12
Werkzeugaufnahme gemäss DIN69880 (VDI 3425)
Zylinderwellendurchmesser 30 mm
Weiterschaltzeit für30°-Winkel (mit Verriegelung) 0,95 sek.
Weiterschaltzeit für30°-Winkel (ohne Verriegelung) 0,4 sek.

Werkzeugrevolver mit Siemens Steuerung
Anzahl angetriebener Werkzeuge 12
Antriebskraft (40 % ED) bei 4000min-1 8,4 kW
Drehmoment (40 %) 20 Nm
Max. Geschwindigkeit 4’500 min-1

Reitstock
Reitstockhub, automatisch 396 mm
Pinolenbohrung Flansch
Axialkraft der Pinole, max 400 daN

Hydraulikaggregat
Behälter Inhalt 50 L
Max. Druck 50 bar

Kühlmittelsystem
Inhalt mit Spänewanne 175 L
Inhalt mit Späneförderer 200 L
Pumpenleistung 0.85 kW
Nominale Pumpenleistung bei 5 bar 30 L/min

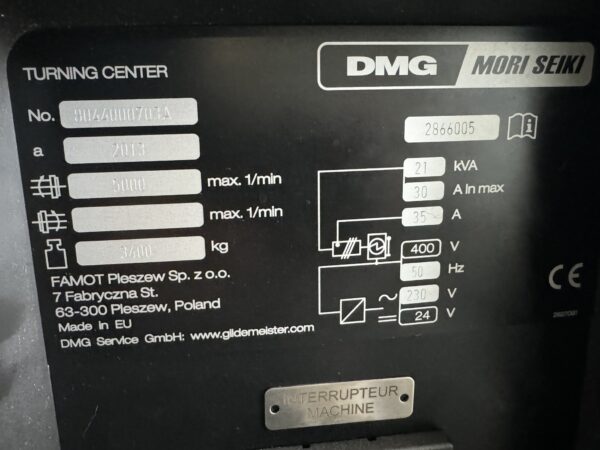

Elektrischer Anschluss
Leistung, max. 21 kVA
Spannung 400V
Frequenz 50-60Hz
Sicherungen 33A

Pneumatik
Druckluftanschluss 6 bar

Umgebungsbedingungen
Raumtemperatur +15 à +35°C
Max. Relative Luftfeuchtigkeit 75 %
Max Installationshöhe über NN 1000 m.

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
