CNC DREHZENTER “SPINNER* TYP TM

Inventar-Nr.2321018, Maschine bestehend aus :

Späneförderer
Vorbereitung zur Aufnahme von Stangenlader

Werkzeughalter :
6 feste Bohrer ER32
8 Drehwerkzeughalter
5 angetriebene Werkzeughalter ER32
4 angetriebene Werkzeughalter ER25
6 angetriebene Werkzeughalter ER20

Fabrikationsursprung CE – Deutschland
Spannung 400V
Nettogewicht 7500 kg
Dimensionen 2,9 x 2,3 x 2,3 m.

TECHNISCHE DATEN

ACHSEN
Grösster Verfahrweg X-Achse : 400 mm
Grösster Verfahrweg Y-Achse 300 mm
Grösster Verfahrweg Z1-Achse 475 mm
Grösster Verfahrweg Z2-Achse 475 mm
Winkellage B-Achse 0,0001 – 360°
Winkellage C1/C2-Achse 0,0001 – 360°

WERKSTUECK
Grösste kubische abmessung 80x80x80 mm
Maximaler Gewicht 5 kg

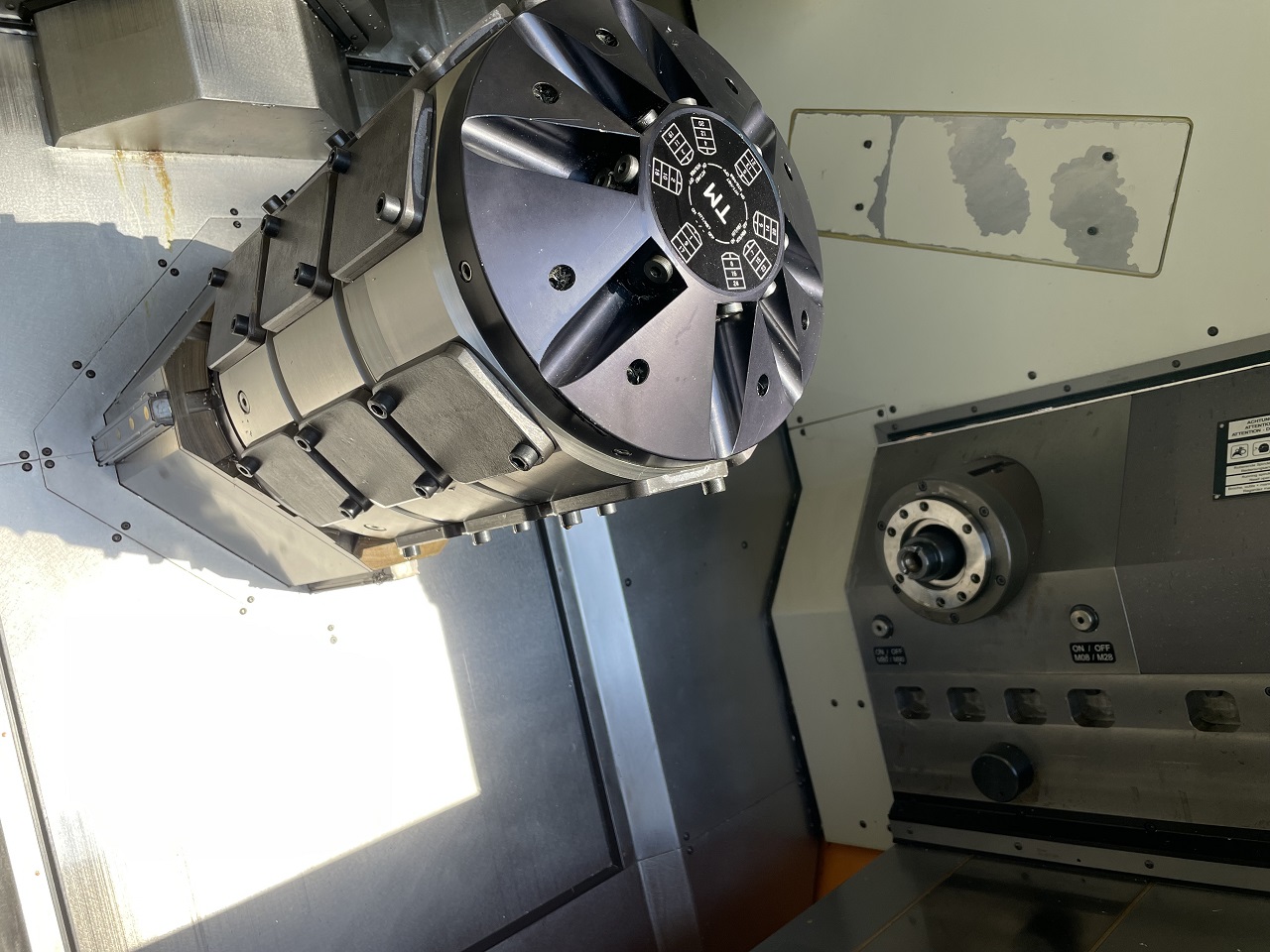

REVOLVERKOPF
Anzahl Positionen 24
Anzahl gesteuerte Positionen 18
Anzahl feste Positionen 6
Grösste Werkzeugaufnahme (Rund) Ø 20 mm
Grösste Werkzeugaufnahme (Quadrat) 16×16 mm (20×20)
Grösste Trajektorie des Revolverkopf über Werkzeugs-
spitze 500 mm
Geschwindigkeit der drehenden Werkzeuge 1-9000 min-1

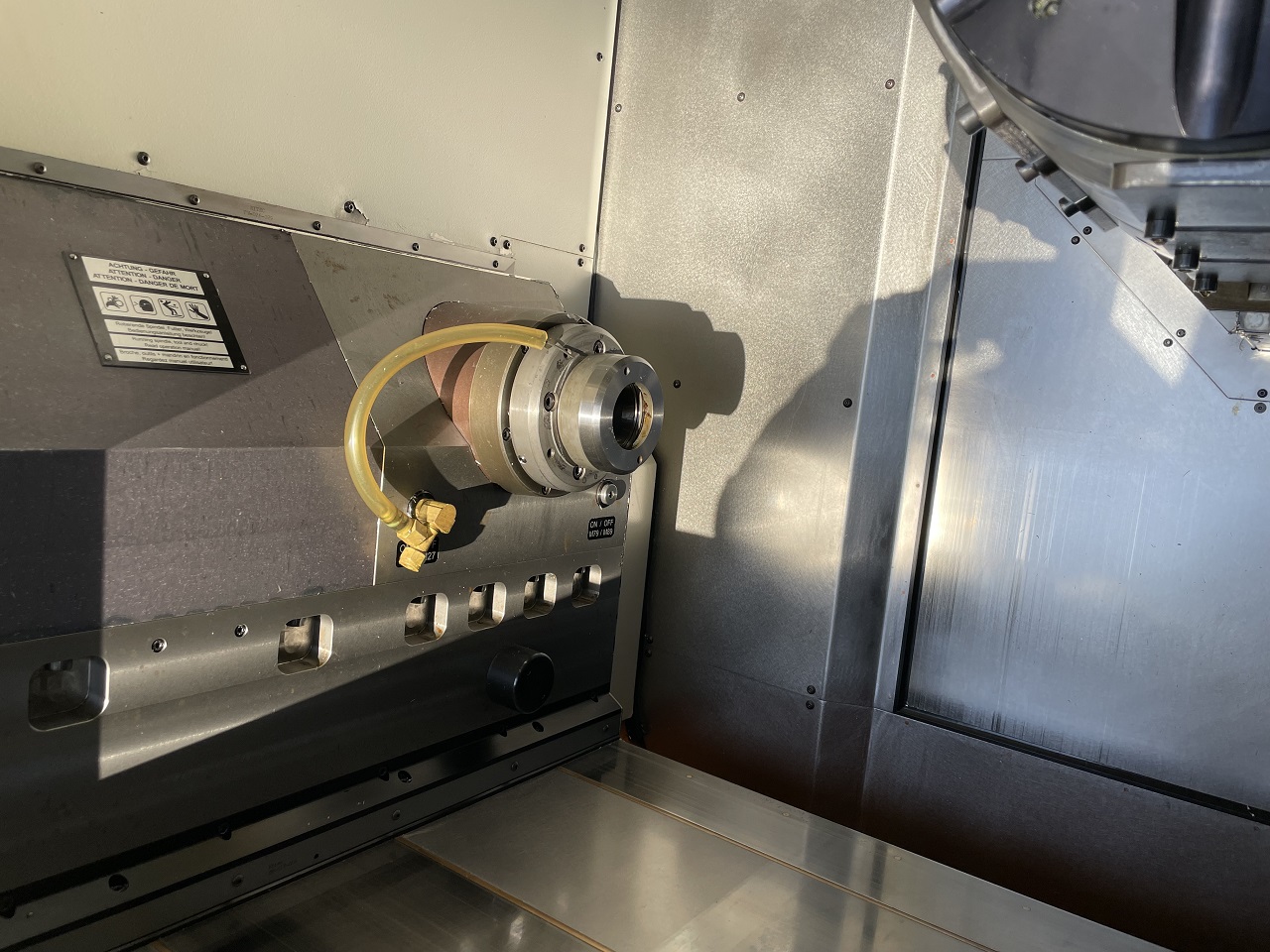

SPINDEL
Grösste Geschwindigkeit : 6000 min-1
Grösster Stangendurchmesser : Ø 42 mm
Maximale gedrängte Futterspannung 140 mm

STANGENBEARBEITUNG
Grösste Stangenlänge zur Stangenzuführung 1000 mm
Grösste Werkstückgrösse für den Stangengreifer Ø42 x Länge 100 mm
Grösster Durchmesser für den Zangengreifer 42 mm

Zug- und Druckkraft des Klemmzylinder 20000N

VORSCHUEBE
Vorschubskraft X-Achse ca.895 daN
Vorschubskraft Y-Achse ca.895 daN
Vorschubskraft Z1-Achse ca.895 daN
Vorschubskraft Z2-Achse : ca.895 daN
Schnellgänge Achsen X/Y/Z 20 m/min

Moment des Werkzeugsteuerungsmotor 2,4 Nm
Spindel S1 / Spindel S2 70Nm

KUEHLUNG (Wertigkeitszahl)
Ausgabe der tauchpumpe im Spähnevörderer ca.10 l/min bei 4,5 bar
80 l/min 3,2 bar
150 l/min 0,7 bar
Débit de la pompe de surpression dans le convoyeur 10 l/min 13,2 bar
50 l/min 9 bar
90 l/min 1 bar
Schmierungsmittelvolumen im Spähnevörderer ca.134 L.
Kühlmittelvolumen im Kühlungsaggregat 45 L.

STEUERUNG Siemens 840D

ARBEITSPRAEZISION
Auflösung X/Y/Z 0,1 µm
Auflösung B-Achse 0,0001°
Auflösung C-Achse 0,0001°
Posizioniergenauigkeit 5 µm
Genauigkeit : 0,6 µm
Grösster Rundlaufsfehler 0,5 µm

ELEKTRISCH
Spindel 1 / Spindel 2 (bei 100%) 11 kW
Spindel 1 / Spindel 2 (bei 40 %) 15 kW
Vorschubsmotor Achsen X/Y/Z1/Z2 1,3 kW
B-Achse 1,3 kW
Werkzeugsteuerung 2,3 kW
Hydraulikpumpe 7,5 kW
Rückbewegung Hydrauliks 0,75 kW
Kühlungsaggregat Ventilator 1 / 2 0,18 kW
Kreislaufpumpe des Kühlungsaggregat : 1,1 kW
Kompressor des Kühlungsaggregat : 2,2 kW
Spähneauswerfer 0,25 kW
Emulsion Pumpe 1 1,1 kW
Emulsion Pumpe 2 2,2 kW

Bedienungsspannung 400 V
Netzwerkfrequenz 50Hz (60option)
Steuerungsspannung 24V DC
Leistung 35 kW
Nominalstrohm 63A
Verbindung Netzwerk TM / TT / IT

PNEUMATISCH
Maximaler Bedienungsdruck 10 bar
Normaler Bedienungsdruck 6 bar
Kleinster Bedienungsdruck 5 bar
Luftausgabe env. 150 L/min
Ventilespannung : 24V DC
Oelnebeltankskapazität 12 L
Qualitätsstand 2 selon Pneurop6611

LAERMSRAHLUNG
Normale Bedienung 78—80 dB

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
