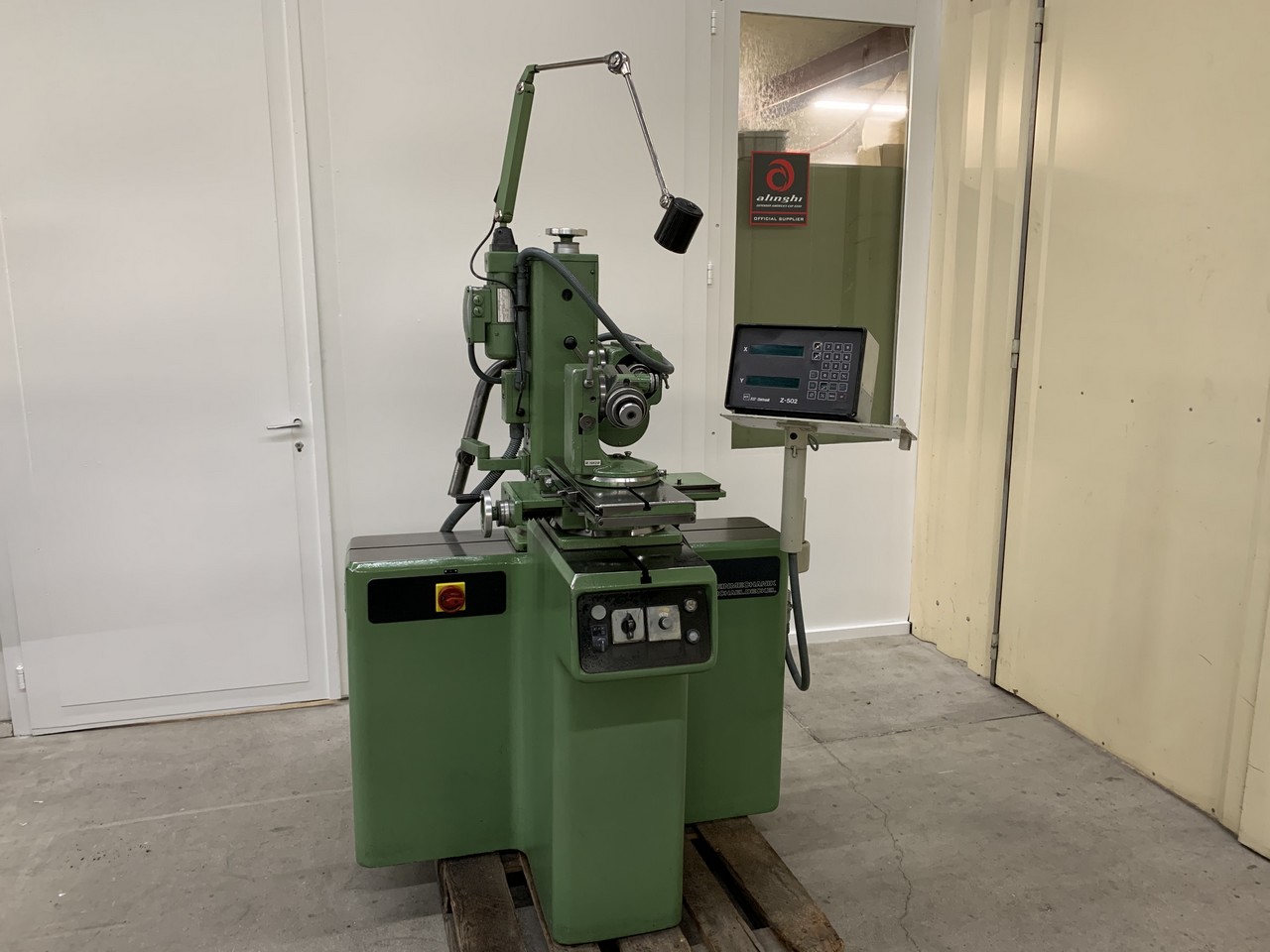

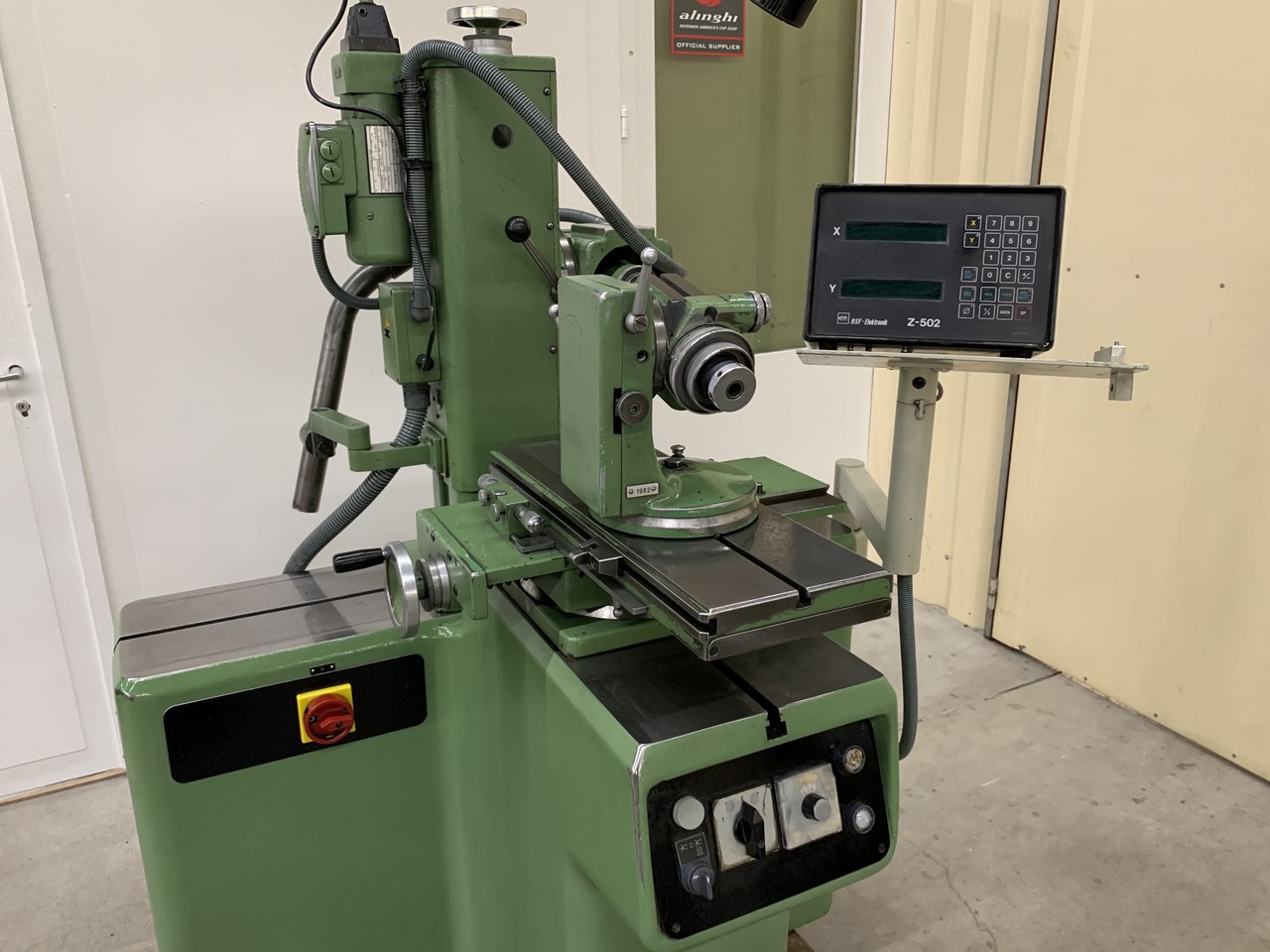

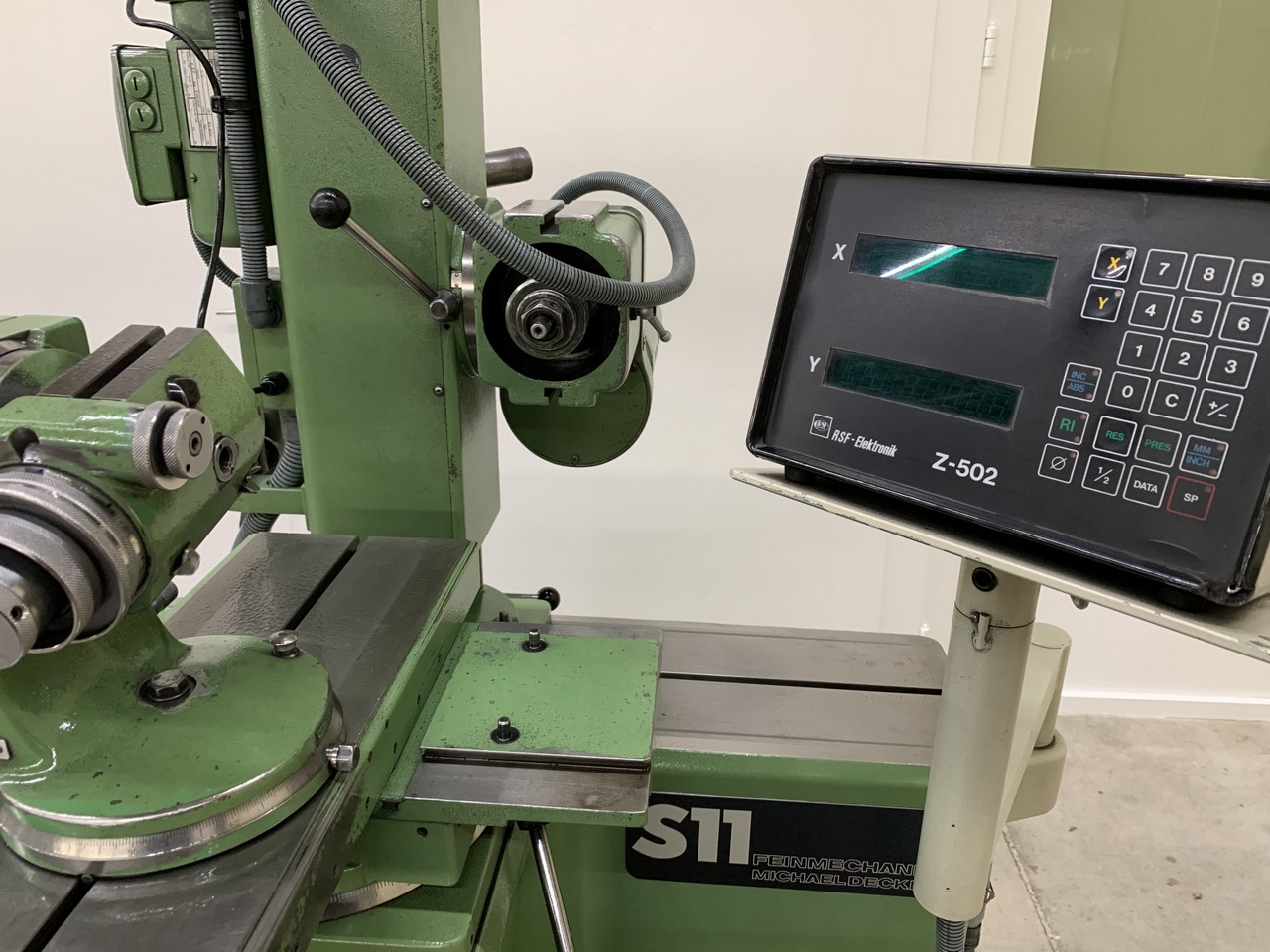

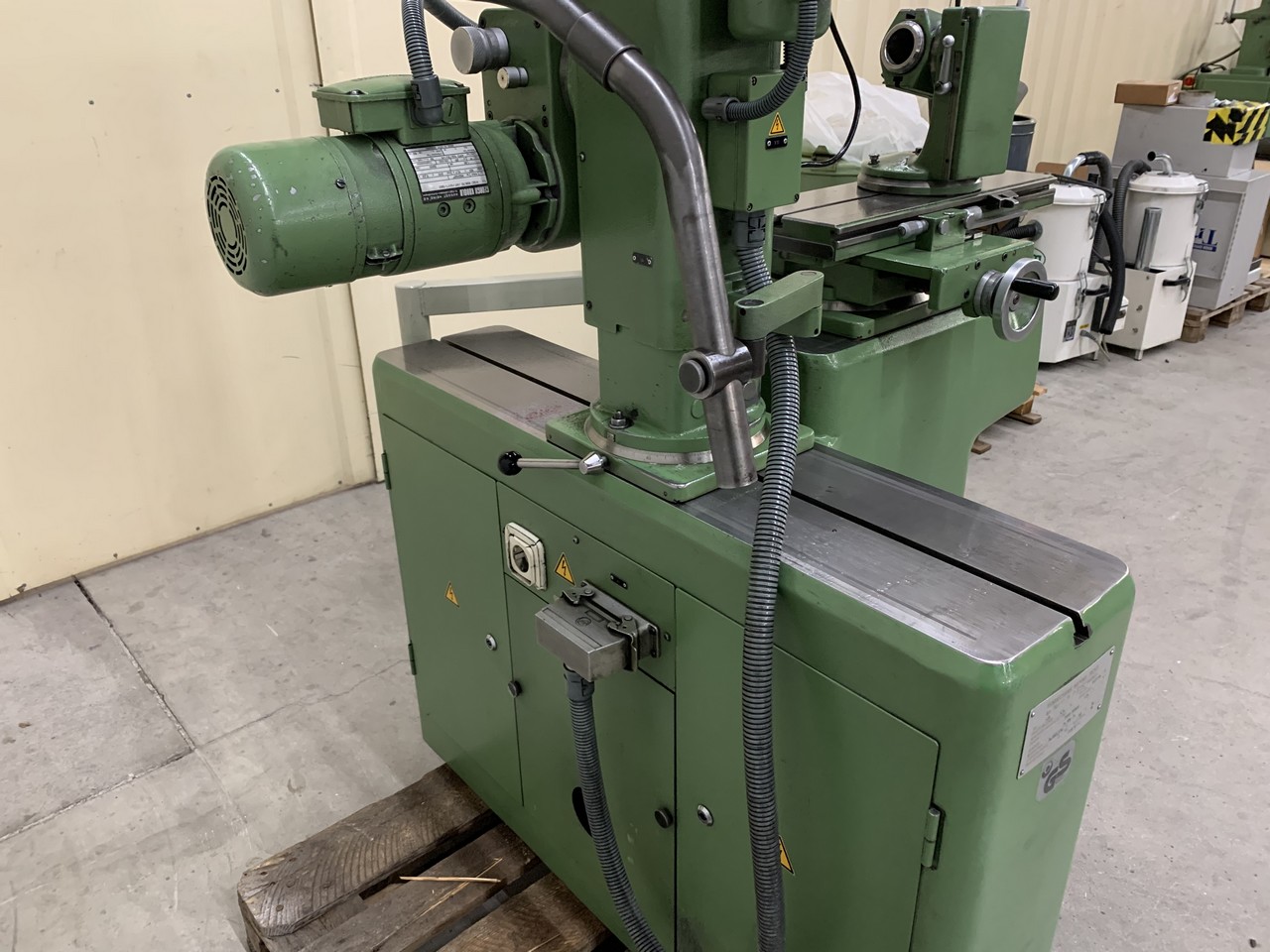

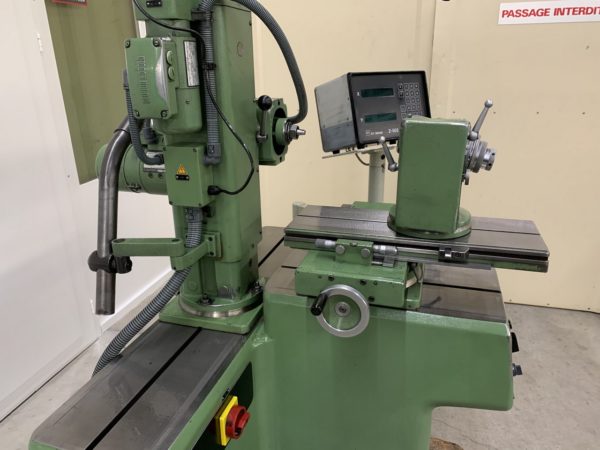

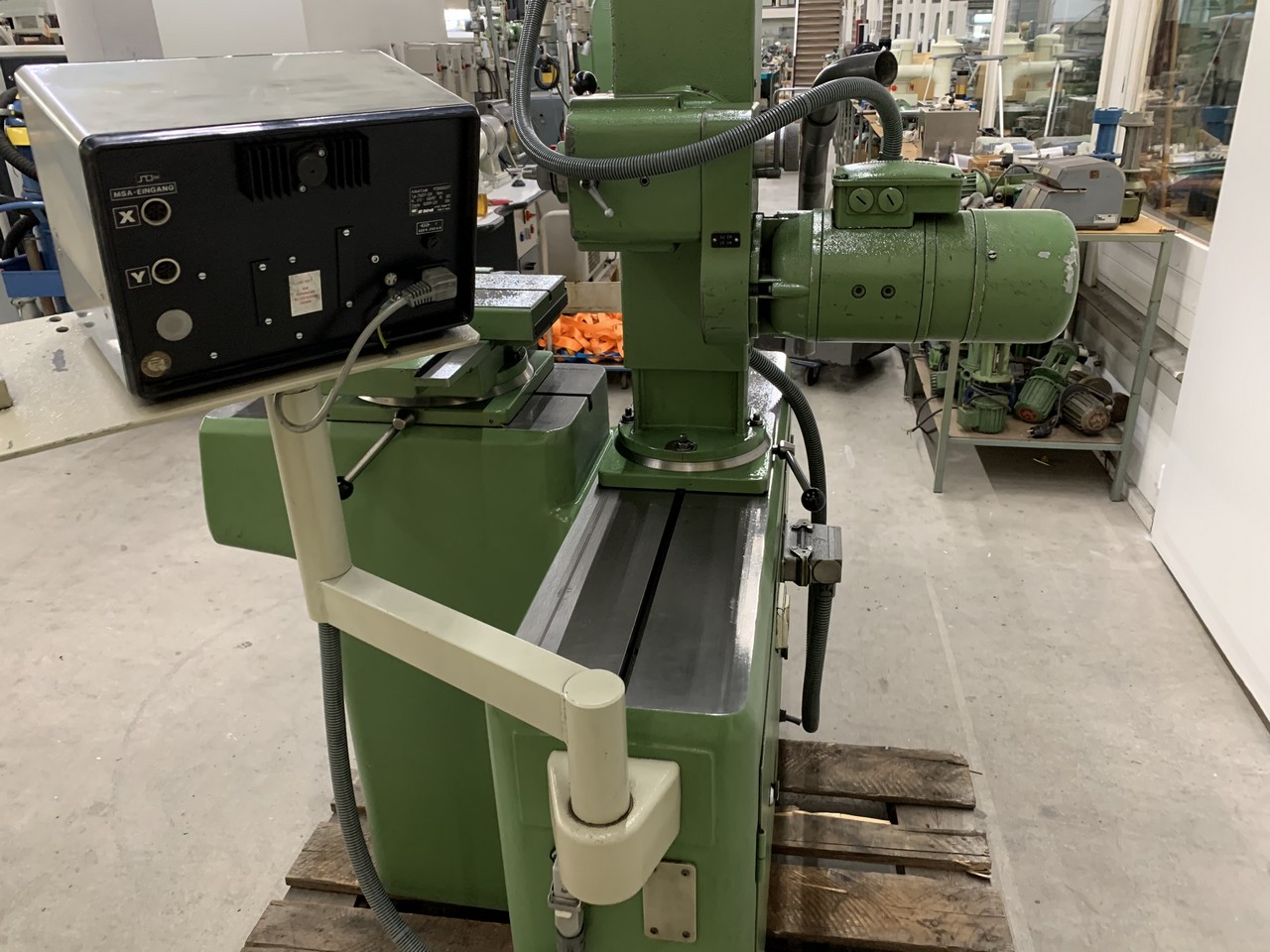

SCHLEIFMASCHINE “DECKEL” TYP S-11

Inventar Nr. 2190130, Maschine ausgerüstet mit :

– 1 Universal Teilapparat CSA40 mit Ziehstange S20x2 und Scheibe mit 4 Rasten

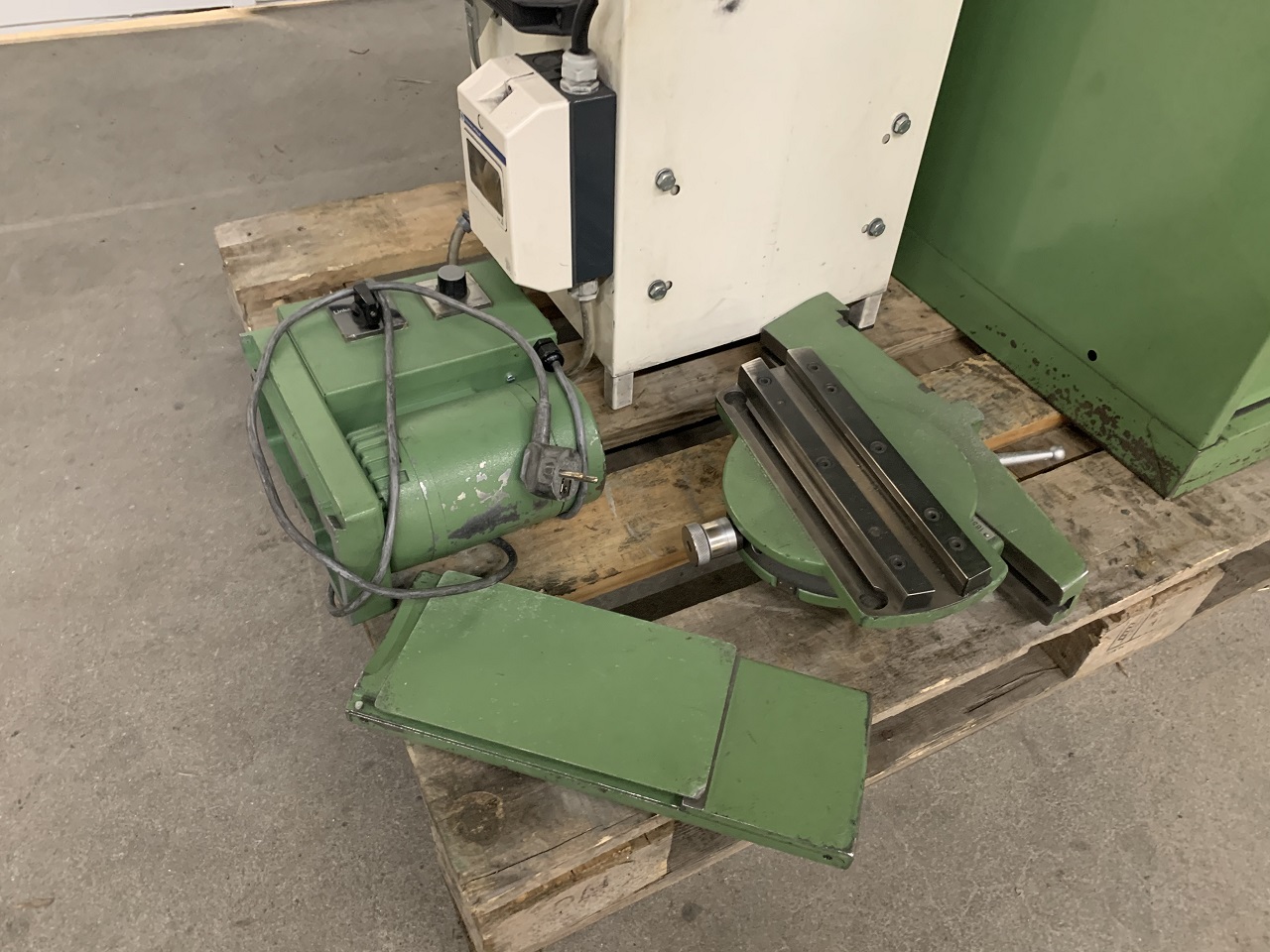

– 1 Antriebmotor 100-1000 min-1, stufenlosen ref 2667000
– 1 Reduzierhülse CSA40/L20
– 1 Satz von 23 Spannzangen L20 für Teilapparate
– 1 Satz von 5 Spannzangen CSA 40
– 1 Satz Ziehstange ref 256…

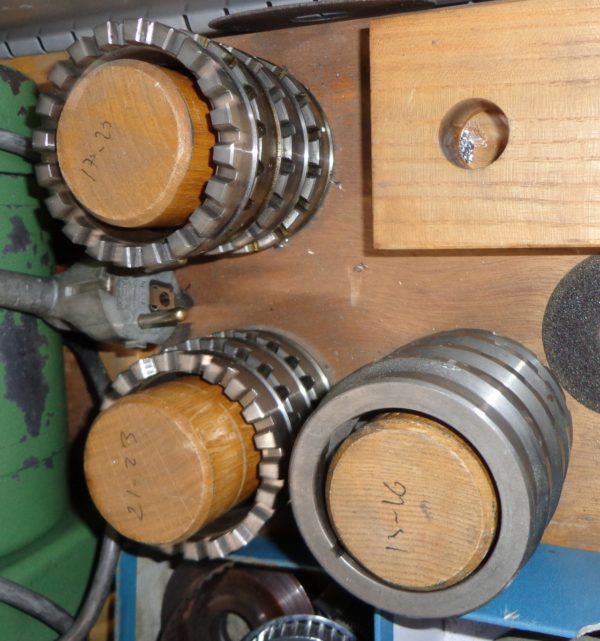

– 1 Satz von 11 Teilscheiben mit 13 bis 23 Rasten ref 2559302

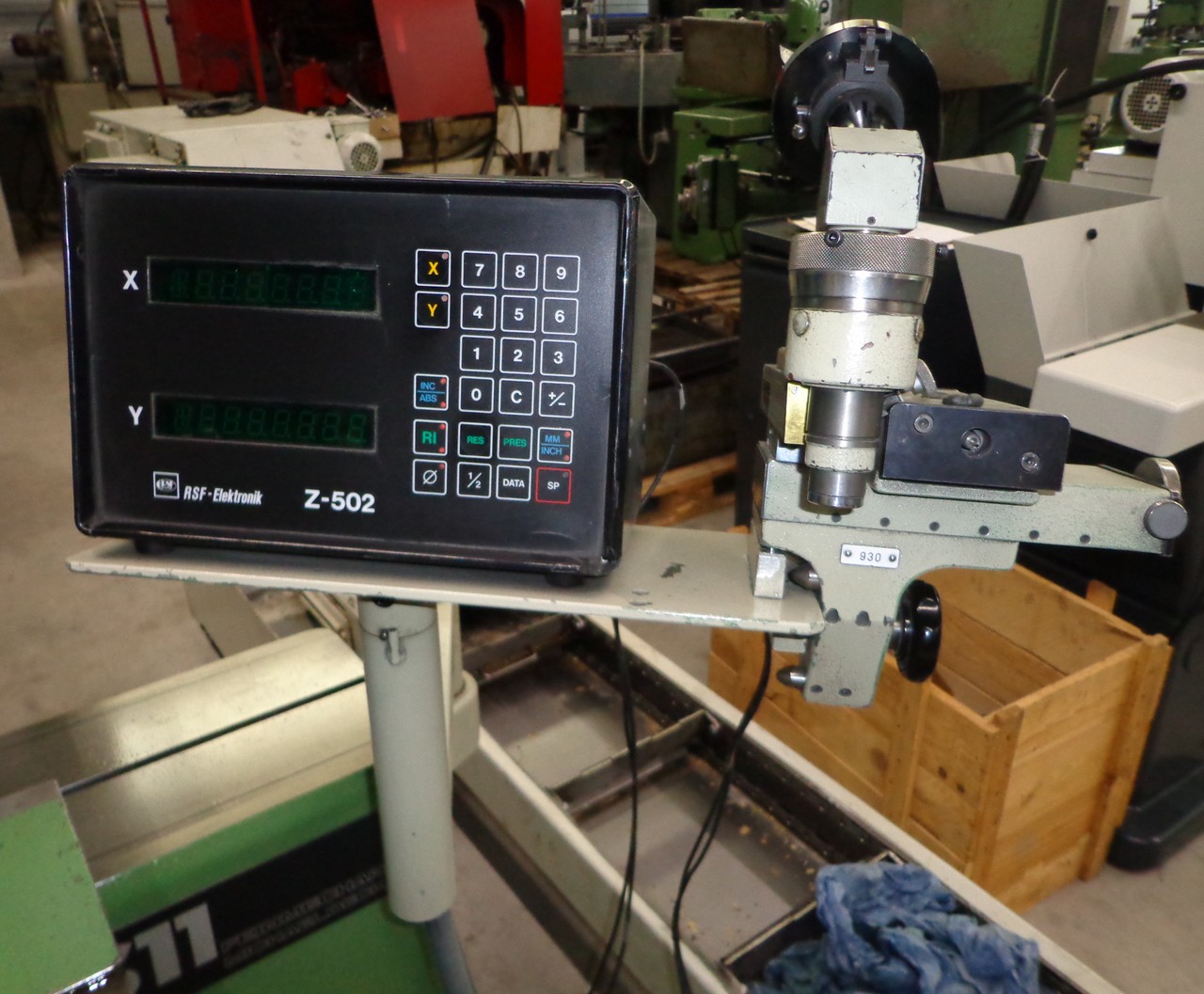

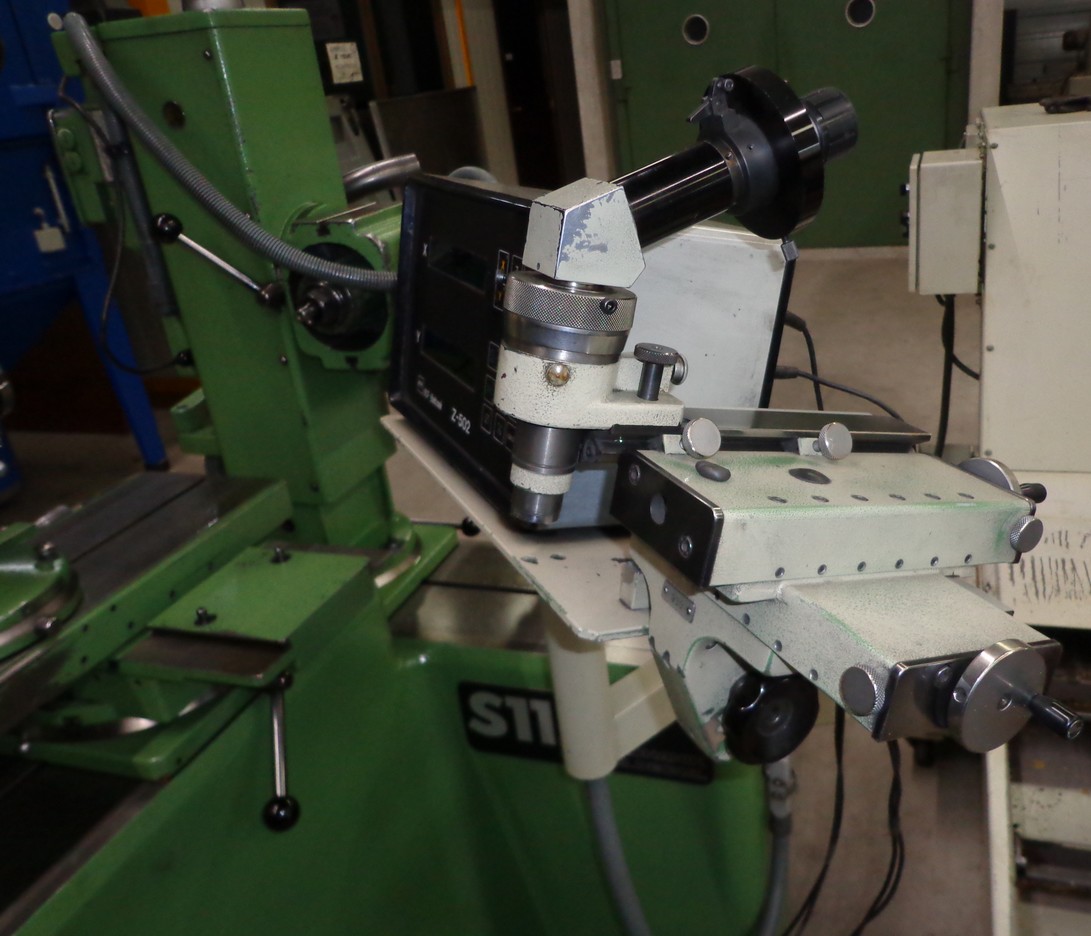

– 1 Opto-elektronische Messeinrichtung mit Mikroskop ref 265012
– 1 hinterschleif- und Helikoidalschleifeinrichtung ref 258000
– 1 Halogenbeleuchtung 12V 20W ref 26412000

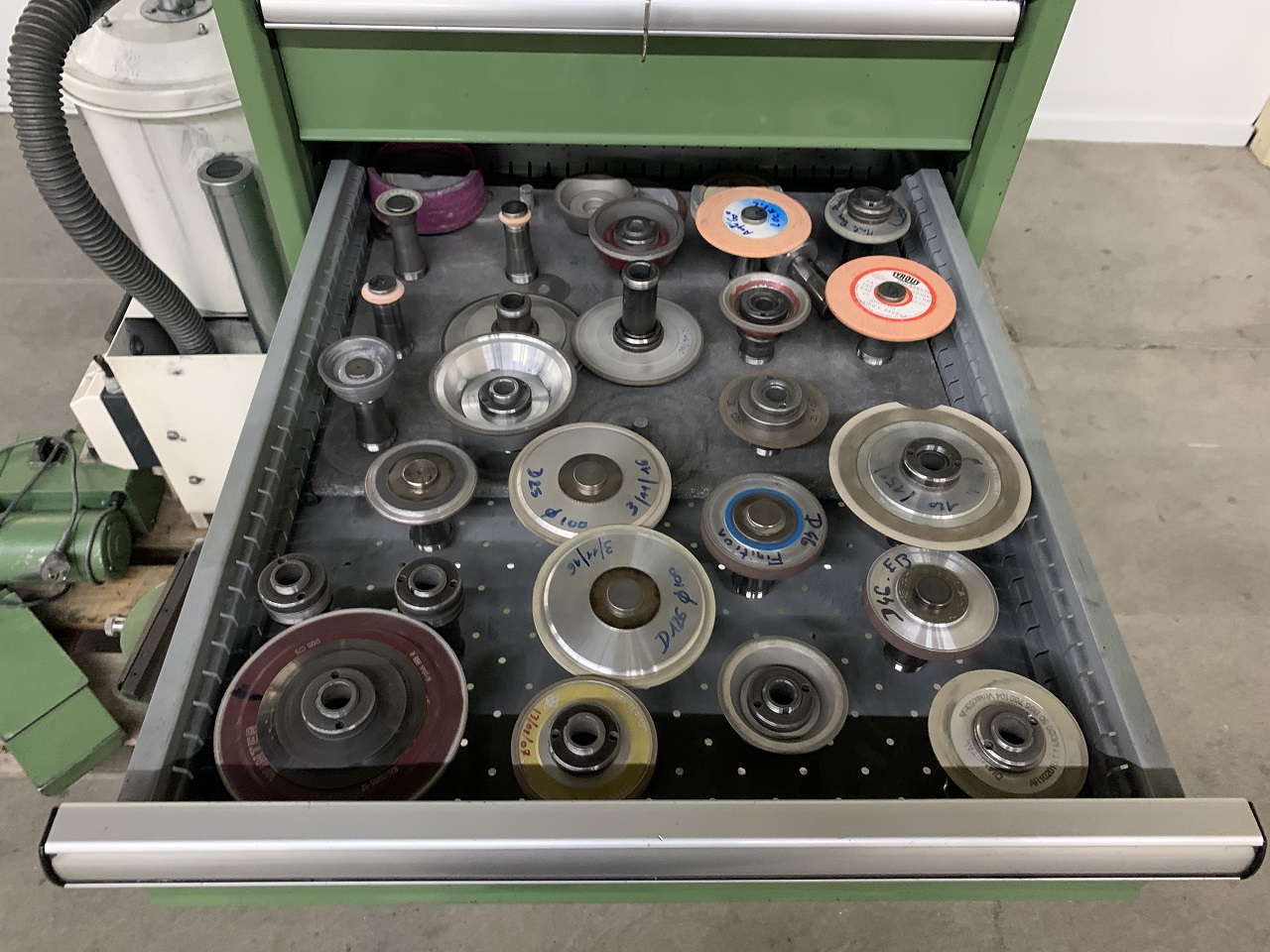

– 1 Satz von 28 Scheibeneinsätze

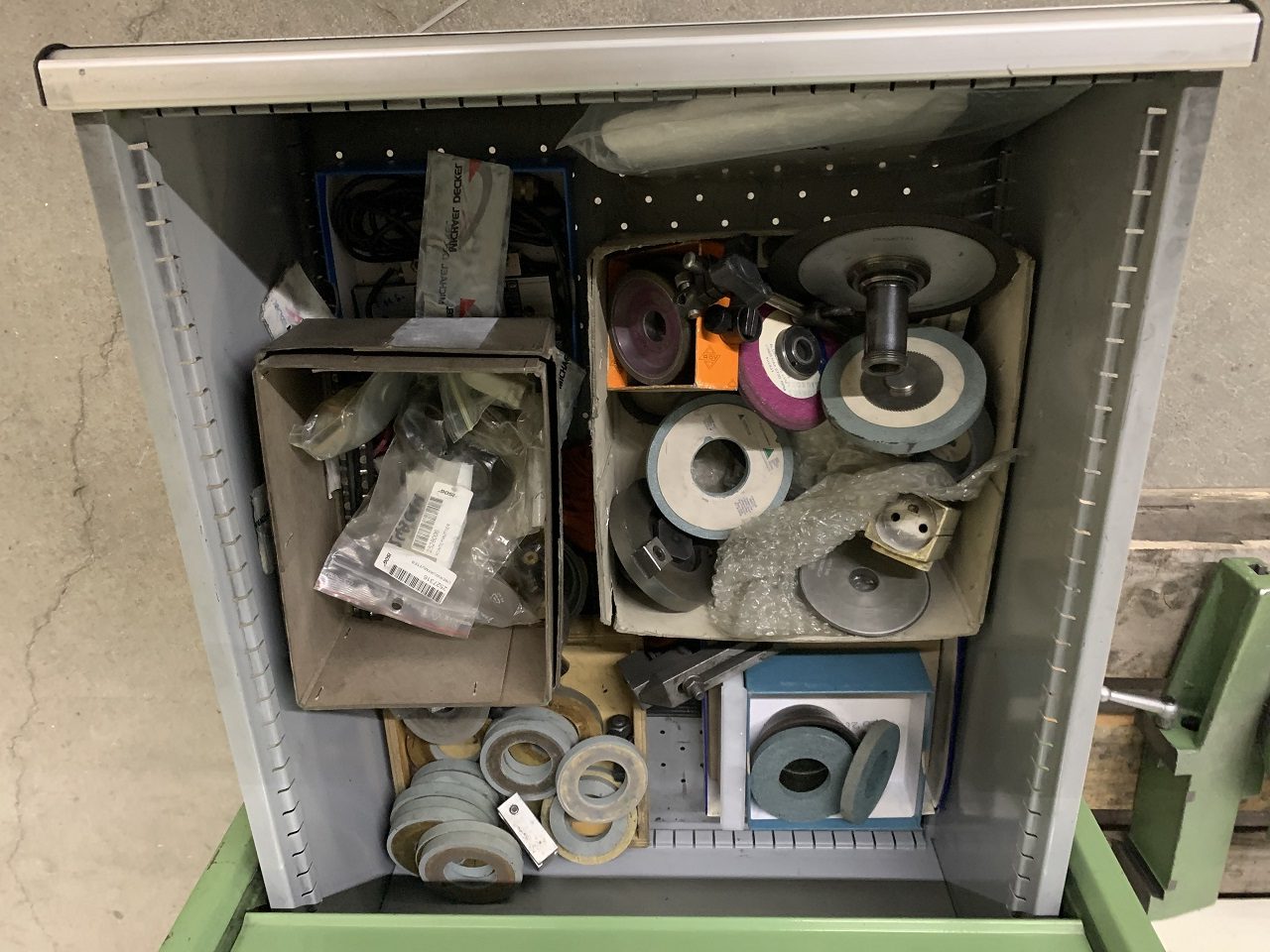

– 1 Satz diverse Scheiben
– 1 Scheibenauswerfschlüssel

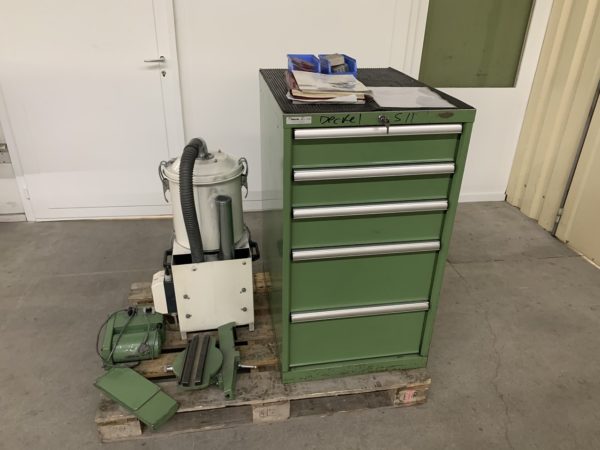

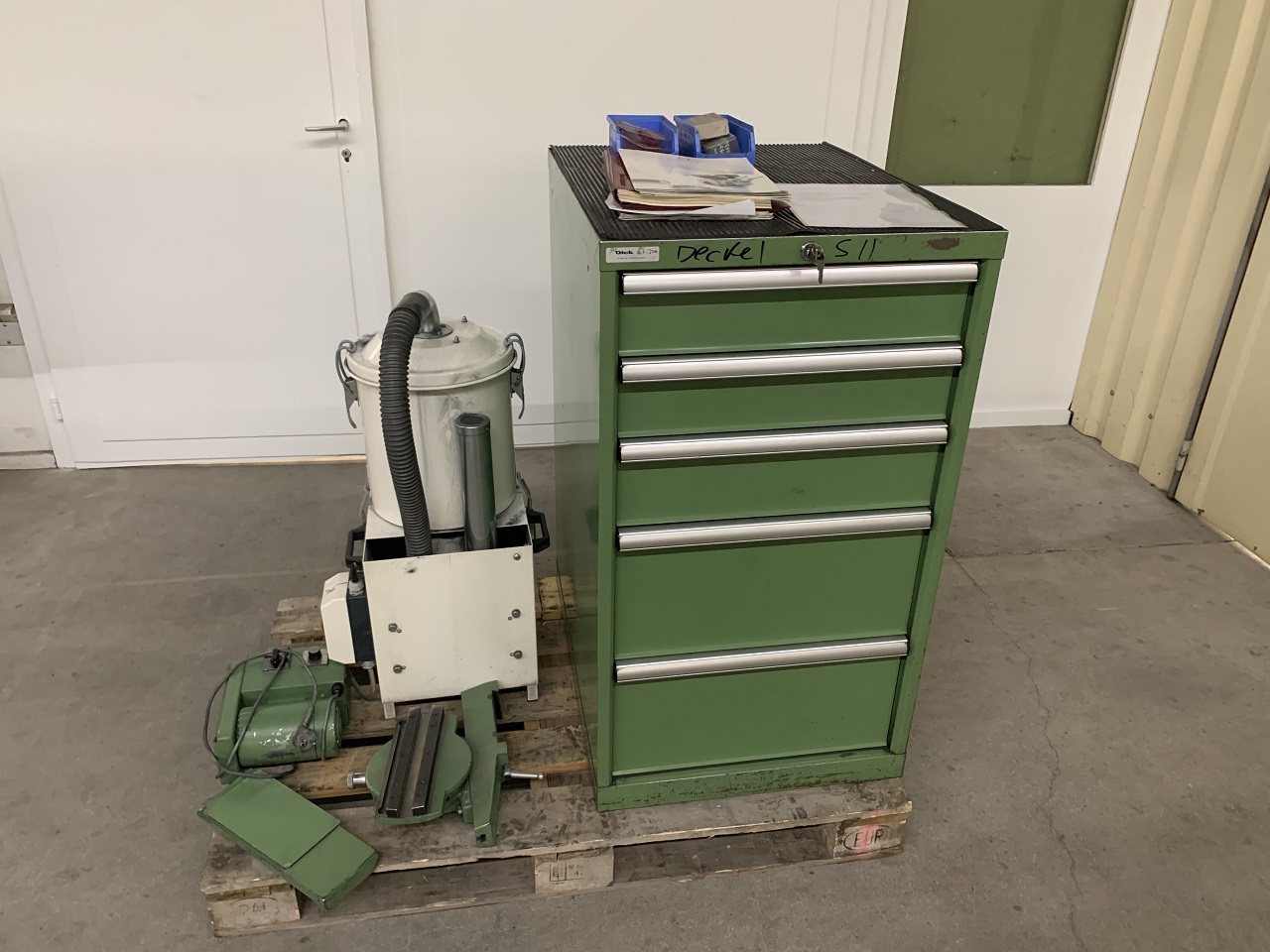

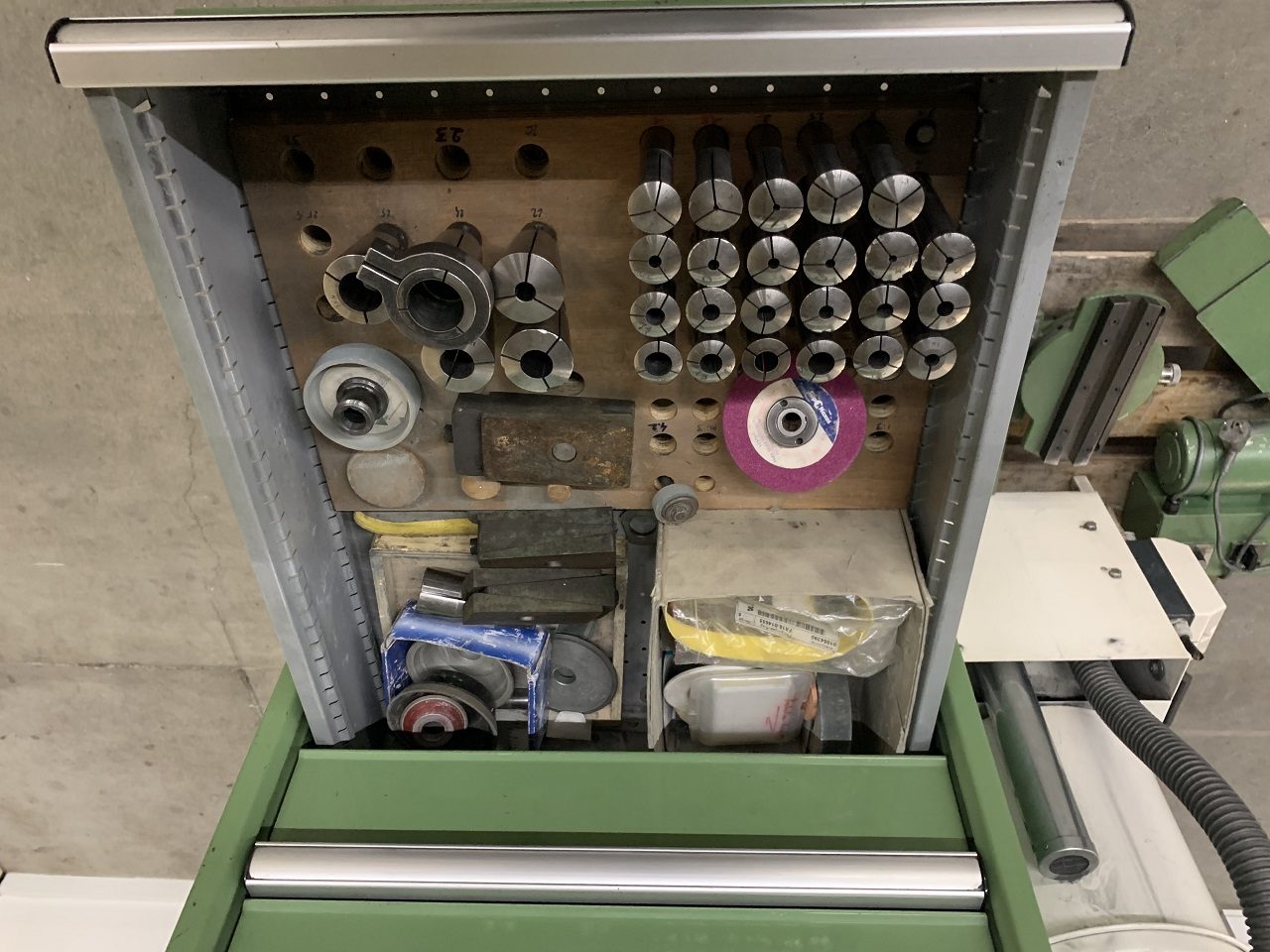

– 1 Schrank mit 5 Schubladen

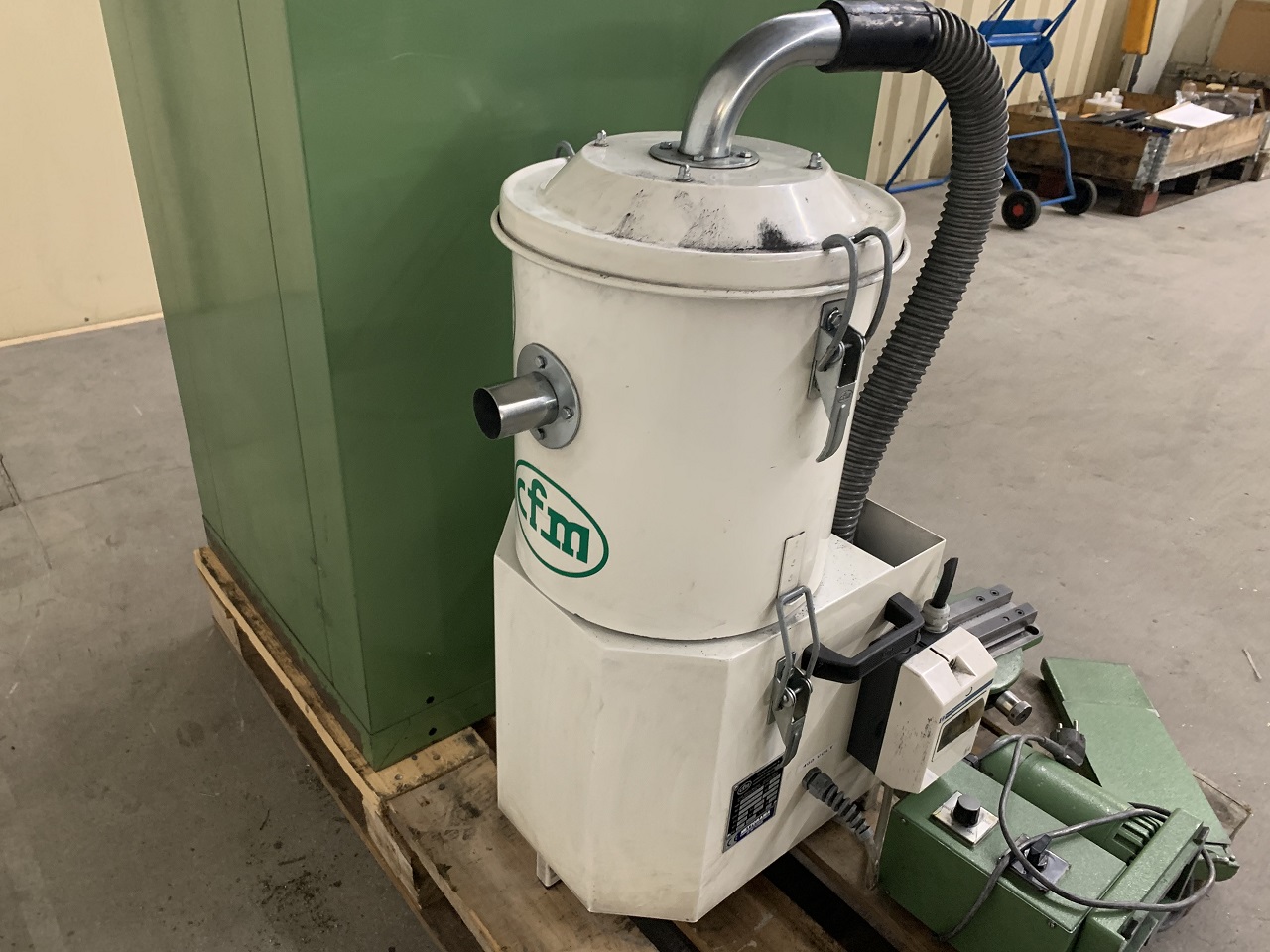

– 1 Staubabsaugungseinheit CFM

Fabrikationsursprung DE
Nettogewicht 500 kg
Aussenmasse 1100x800x1760 mm
Zollposition 8459.6930

TECHNISCHE DATEN

Dimensionalen-kapazitäten
Anhängfläche vom Werkzeughalter-support 500×180 mm

Max durchmesser zwischen Werkzeuge
Reitstöcke auf Werkzeughalter-kreuzschlitten 238 mm
Reitstöcke mit Arm-support auf Werkzeughalter-
Kreuzschlitten 338 mm
Universal Teilapparat und Reitstock mit Arm-support auf
Werkzeughalter-kreuzschlitten 338 mm
Max durchmesser den Werkzeuge schwebend im
Universal-teilapparat 620 mm

Max Länge Werkzeuge zwischen Spitzen
Reitstöcke auf werkzeughalter-kreuzschlitten 380 mm
Reitstöcke mit Arm-support auf Werkzeughalter-
Kreuzschlitten 940 mm
Universal Teilapparat und Reitstock mit Arm-support auf
Werkzeughalter-kreuzschlitten 530 mm

T-nuten vom Maschinen-sockel 12 mm
T-nuten vom Schleifkopf, Werkzeughalter-kreuzschlitten
Und zusätzliche ausrüstungen 8 mm

Operational kapazitäten
Wege : Werkzeughalter-kreuzschlitten 190 mm
Werkzeughalter-kreuzschlitten im helicoidal schliff 190 mm
Quer-weg vom werkzeughalter-kreuzschlitten 100 mm
Vertikal-weg vom schleifkopf 325 mm
Axial-weg vom schleifscheibehalter-spindel 5 mm

Grobe Wege, werkzeughalter-einheit 220 mm
Kopfhalter-ständer 800 mm
Universal-teilapparat auf werkzeughalter-kreuzschlitten 330 mm

Drehung bereiche : Kopfhalter-ständer 360°
Schleifkopf 360°
Werkeughalter-einheit 360°

Schleifscheibehalter-spindel :
Motor, umschaltbar 0,7 / 0,85 kW
Spindelgeschwindigkeiten 4000 / 8000 Upm

Motor, kontinuirlich schwankend 1,3 kW
Spindelgeschwindigkeiten 2000 bis 10000

Max durchmesser schleifscheiben 125 mm
Max durchmesser hackscheiben 200 mm

irrtum oder versehen vorbehalten sind die technischen daten ihnen freibleibend gegeben
