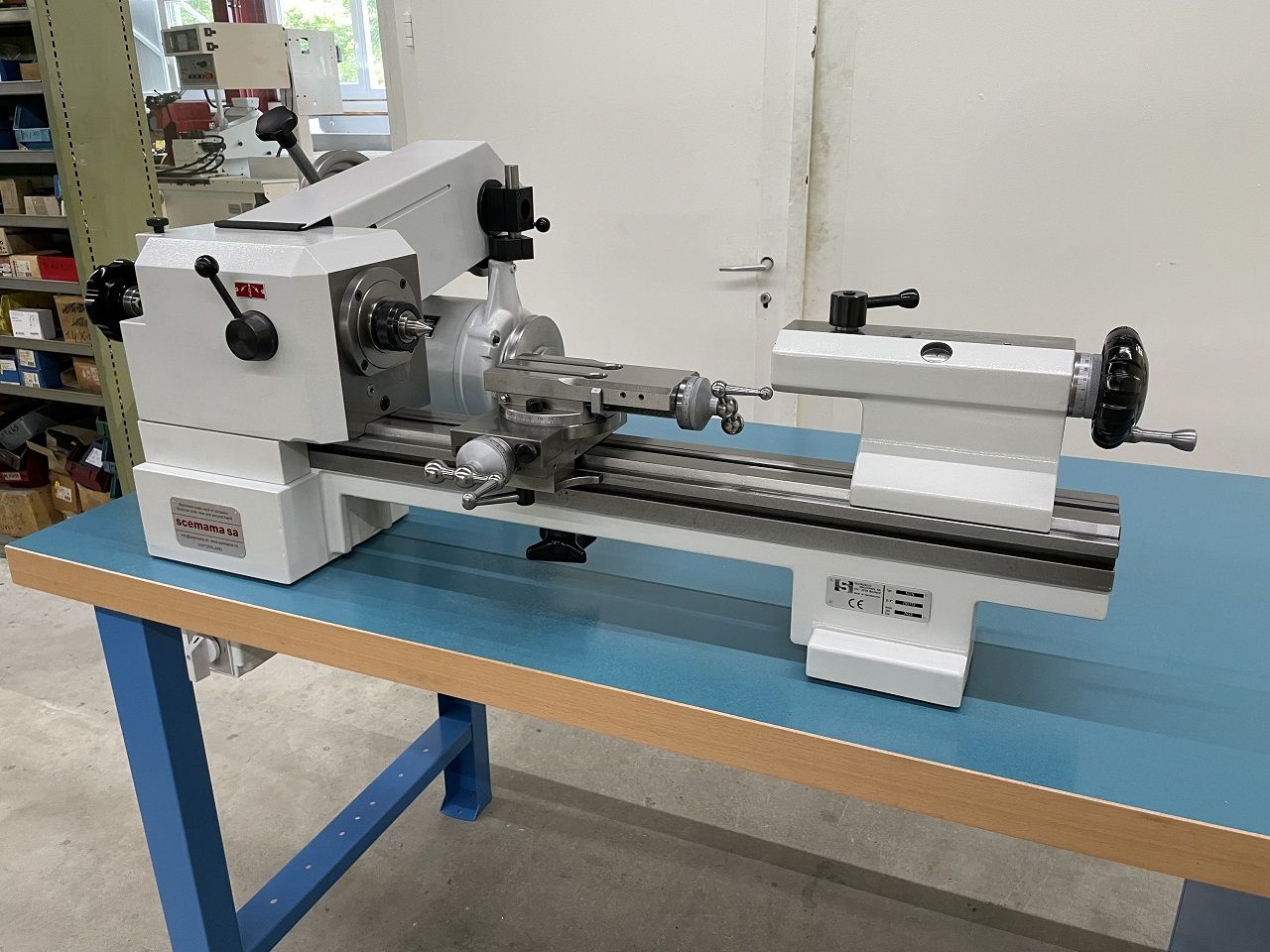

TOUR OUTILLEUR SCHAUBLIN TYPE 102N TO W-20

SKU: 2200056

Complétement révisé – sur établi neuf

2200056

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch
INFORMATIONS

Origine de fabrication : Suisse
Voltage : 380V. 50Hz 3Ph
Poids net : env.300 kg
Position douanière : 8458.1930


CARACTERISTIQUES TECHNIQUES
:

Capacités :
– hauteur de pointes : 102 mm
– distance entre pointes, poupée type W, normale : 470 mm
– distance entre pointes, poupée W avec réducteur : 375 mm
– diamètre admis au-dessus du banc : 200 mm
– diamètre admis au-dessus du chariot : 120 mm
Banc :
– hauteurxlargeurxlongueur : 160x100x1000 mm
banc en fonte à profil dos d’âne rectifié
Poupées :
– nez de broche pour pinces : W-20
– passage de barre en pince : 14,5 mm
– poupées à réducteur, rapport : 1:5
Chariots :
– course du coulisseau porte-outil longitudinal : 90 mm
– course du coulisseau porte-outil transversal : 100 mm
– dimensions des burins : 12 x 12 mm
Contre-poupées :
– cône intérieur de la broche de contre-poupée : Morse 2
– course de la broche, commande par vis et volant : 80 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement

Inventaire no.2200056, machine comprenant :

1 banc plané 900 mm., pour commande par-dessus

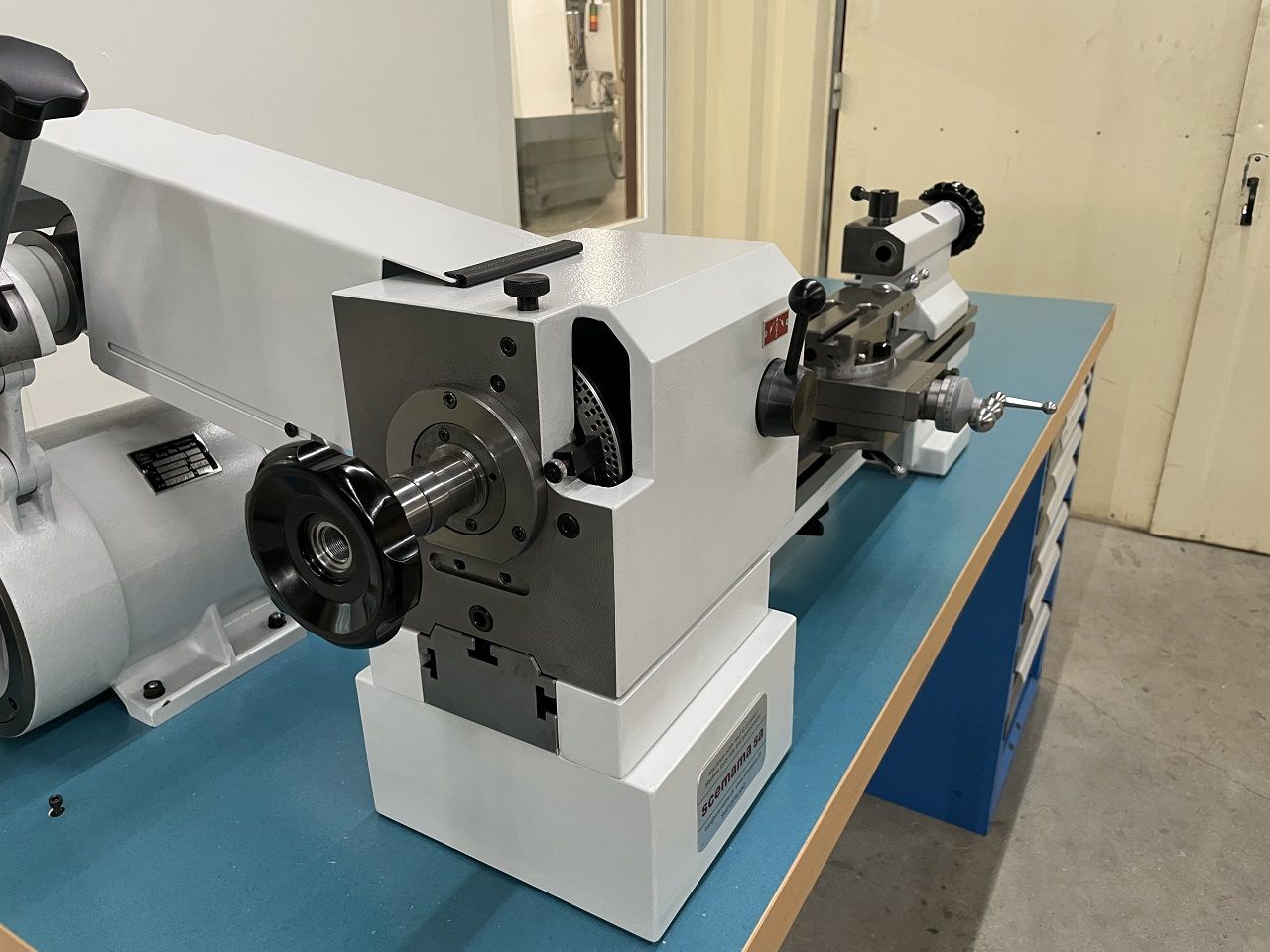

1 poupée à réducteur, févisée
1 chariot à vis révisé
1 contre-poupée CM2 alignée

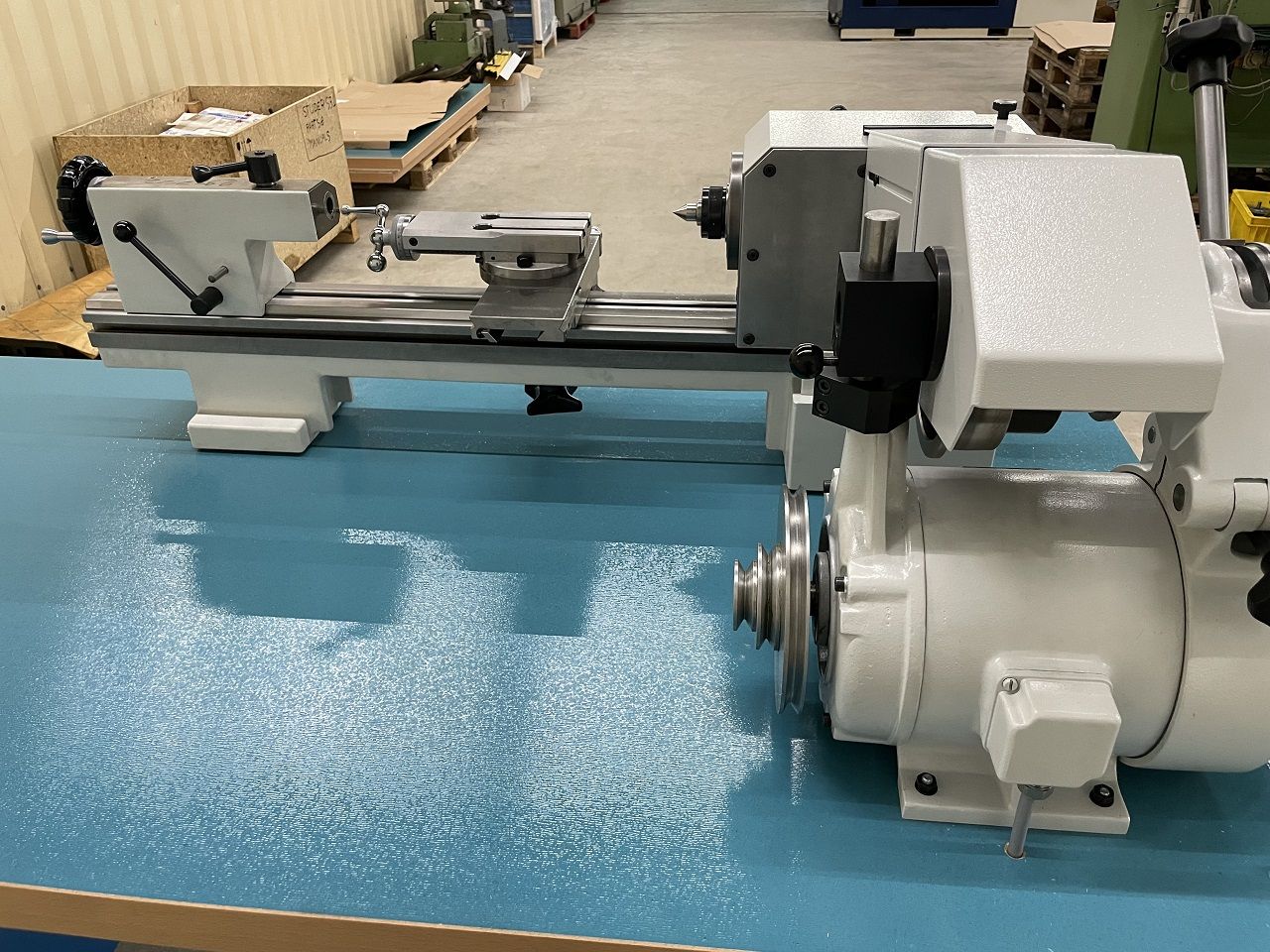

1 moteur Risa EKE 380V 0,6/0,9CV – 720/1420 min-1
1 interrupteur-inverseur 2-1-0-1-2

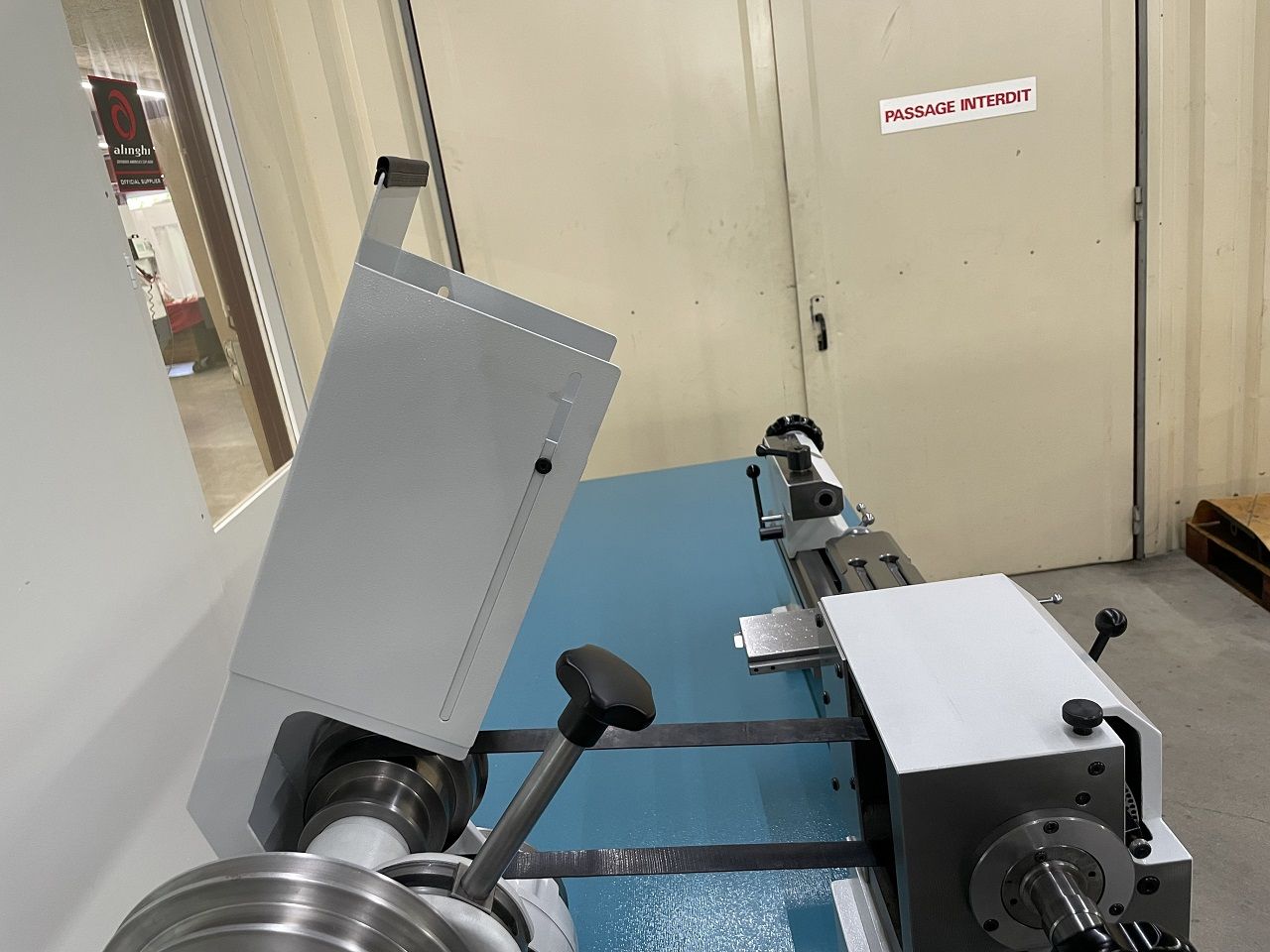

1 renvoi-tendeur avec poulie+courroie

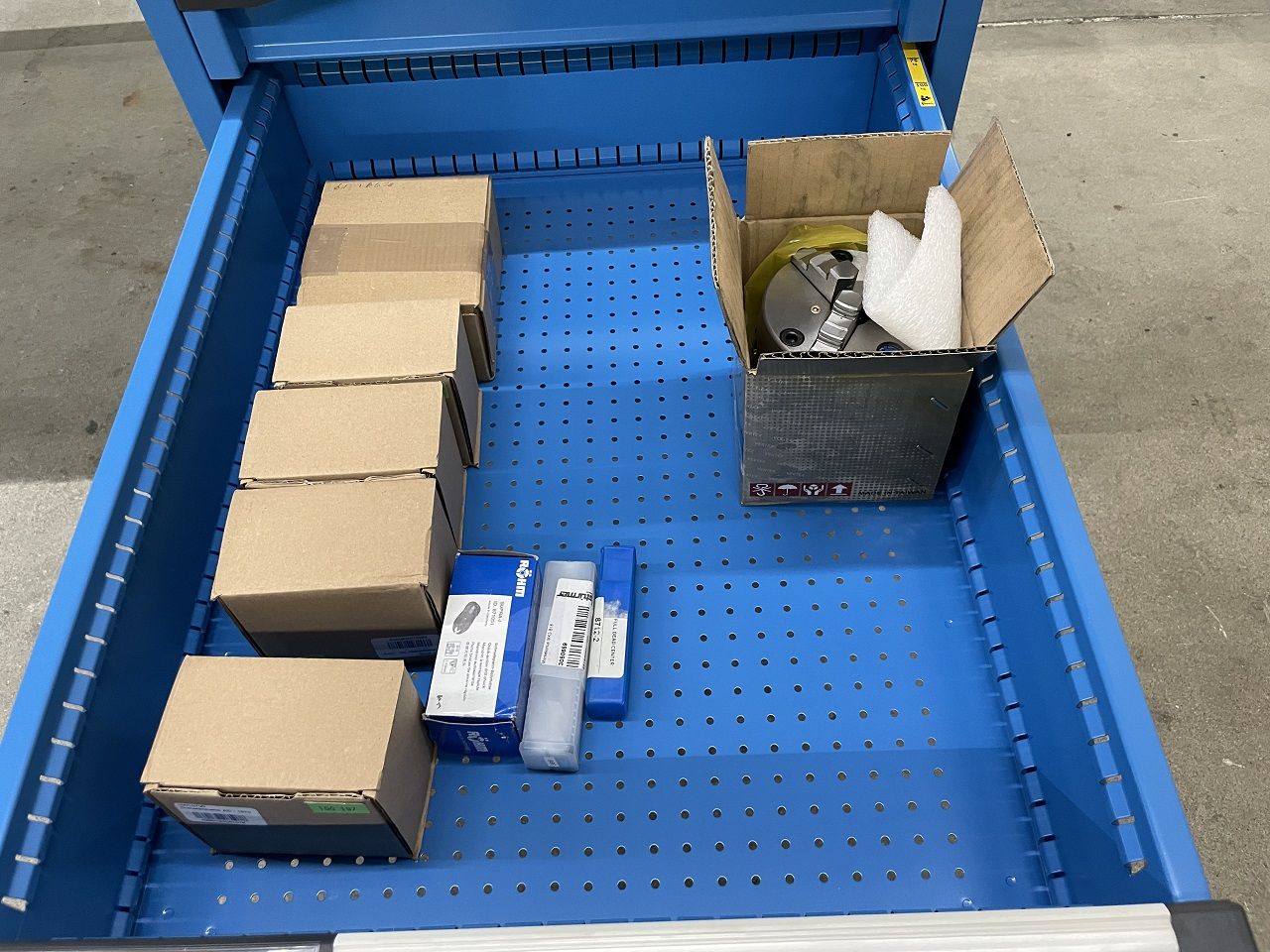

1 jeu de 39 pinces W20 Ø 1,0 à 20,0 par 0,5 mm
1 mandrin 2x 3 mors neuf, Ø100 mm W20
1 jeu de porte-outils « Multifix System » avec 1 tourelle et 4 porte-outils, neuf
1 contre-pointe pleine tournante, neuve
1 mandrin de perçage Roehm 1-10 mm CM2, neuf

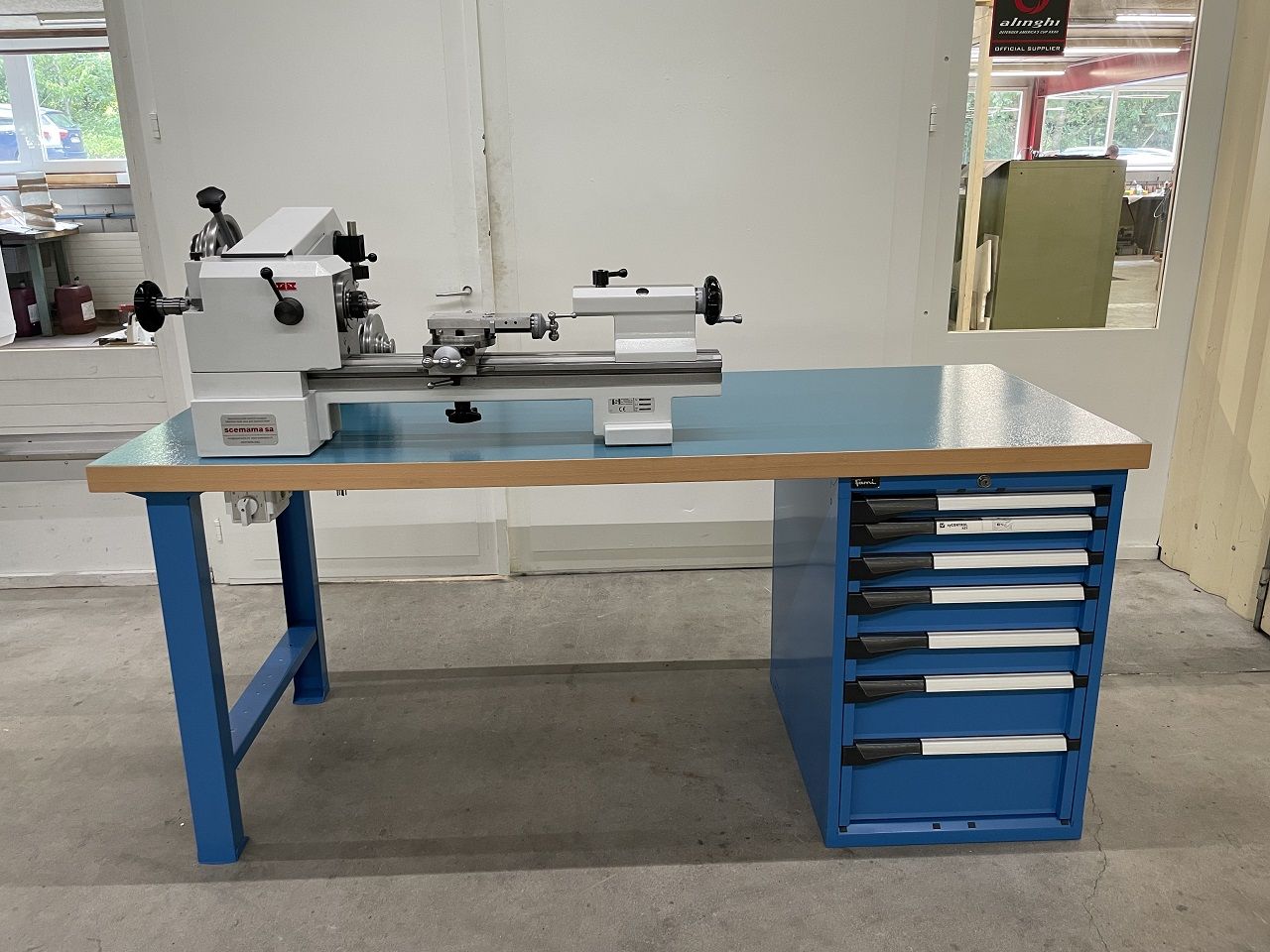

1 établi Fami avec plateau Urphen bleu 200x800x50 mm, armoire à 7 tiroirs, 1 pied – neufs

UGS : 2200056 Catégories : , Étiquette :
Etat

Révisé
