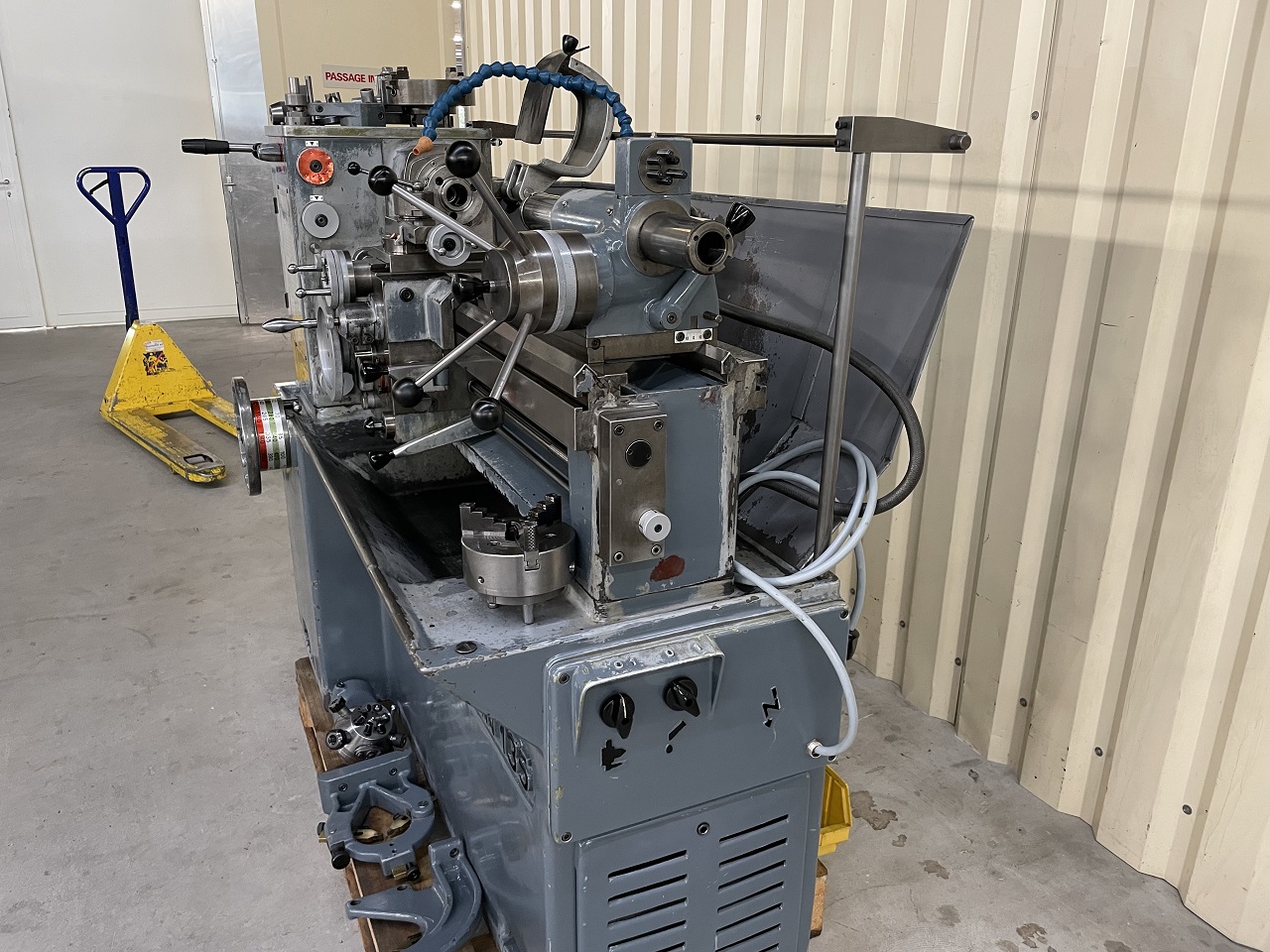

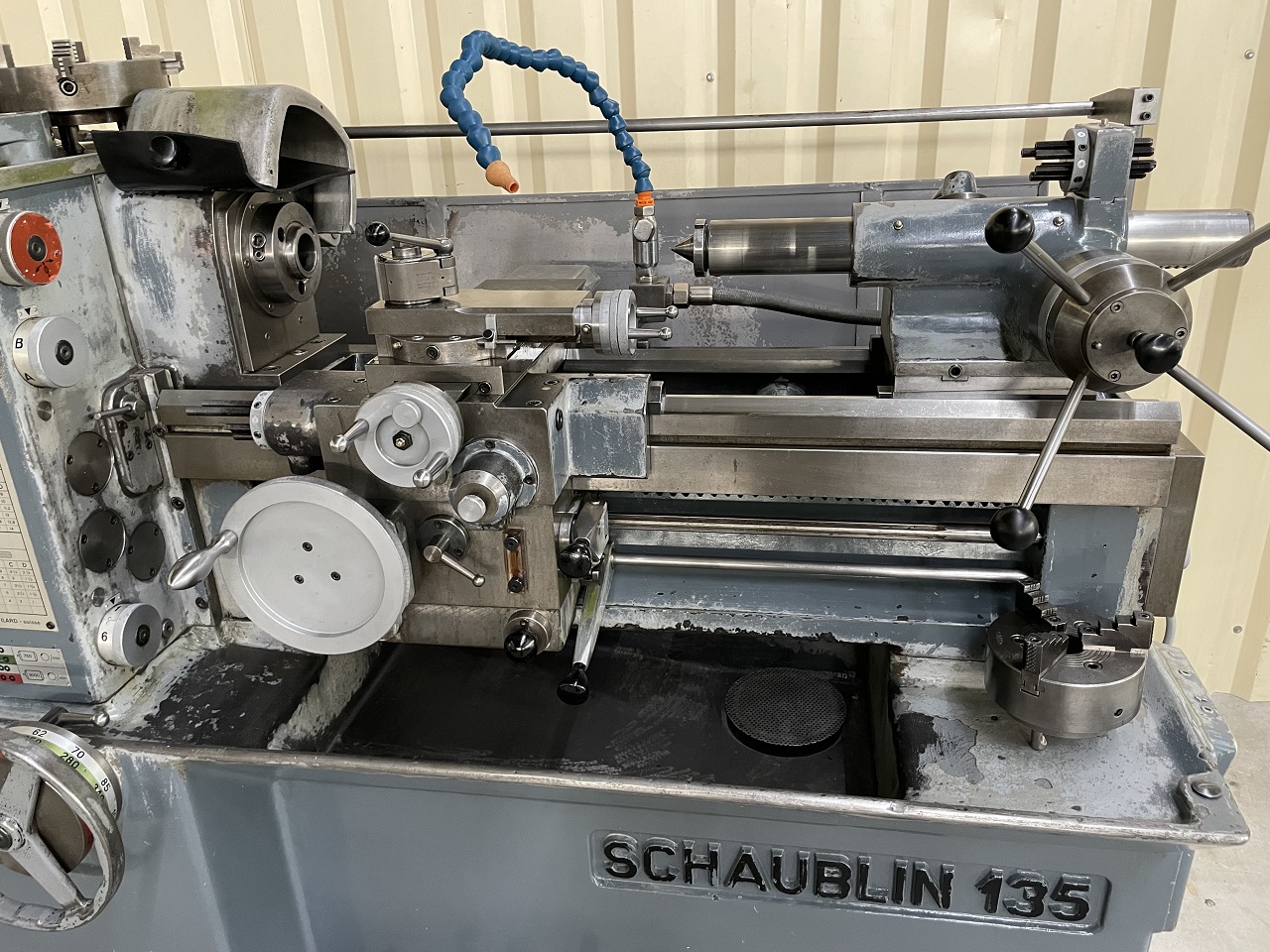

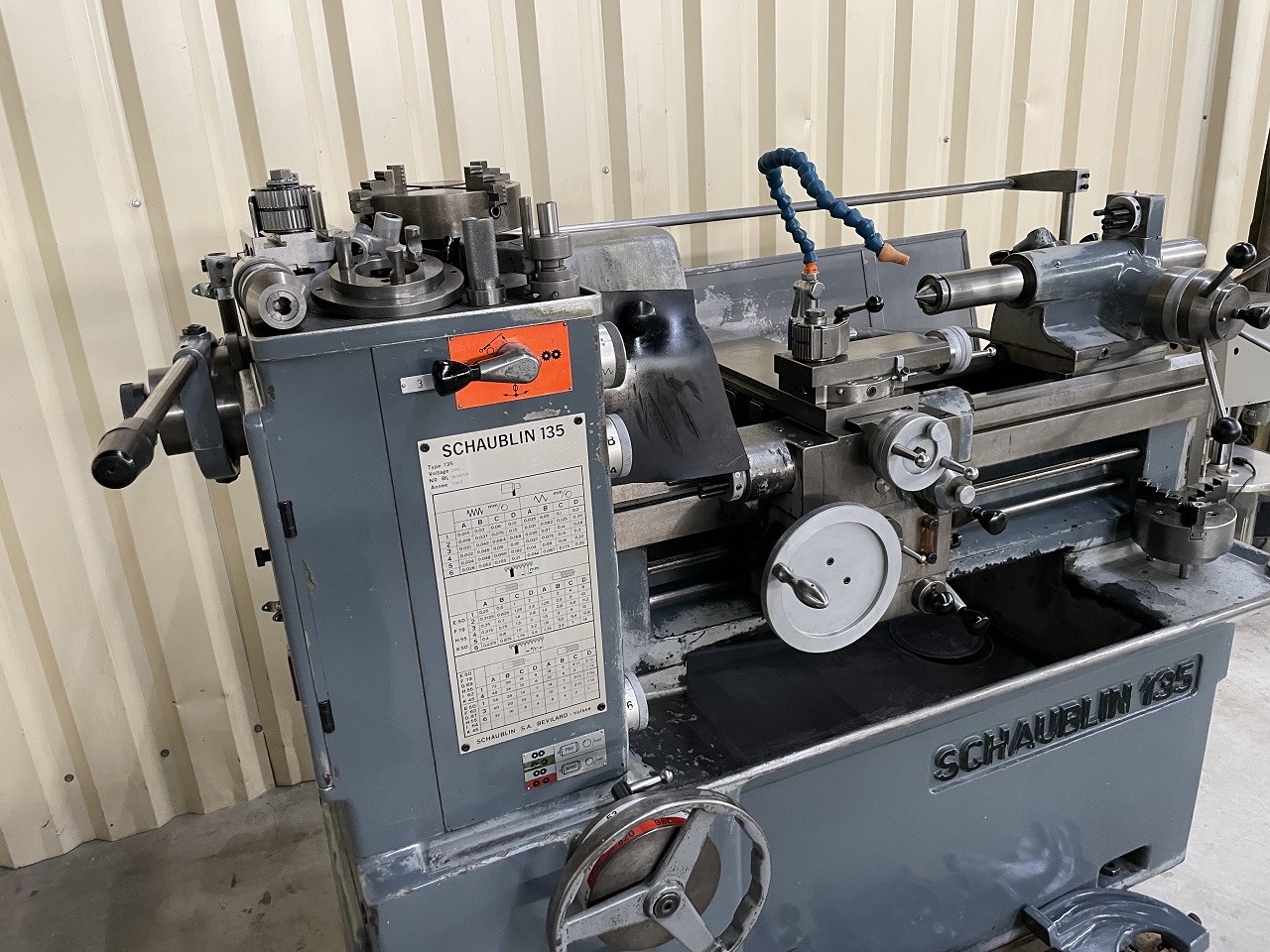

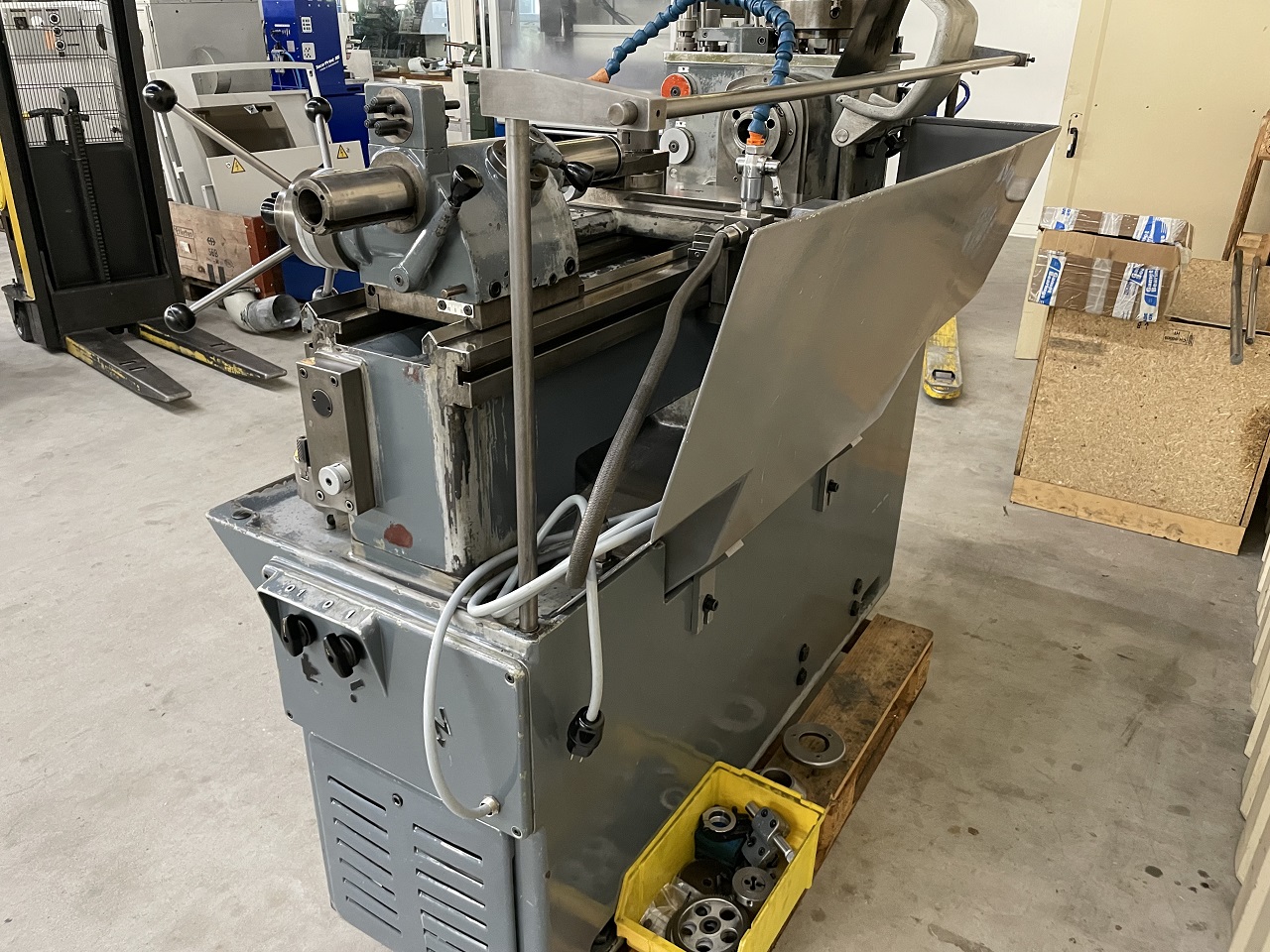

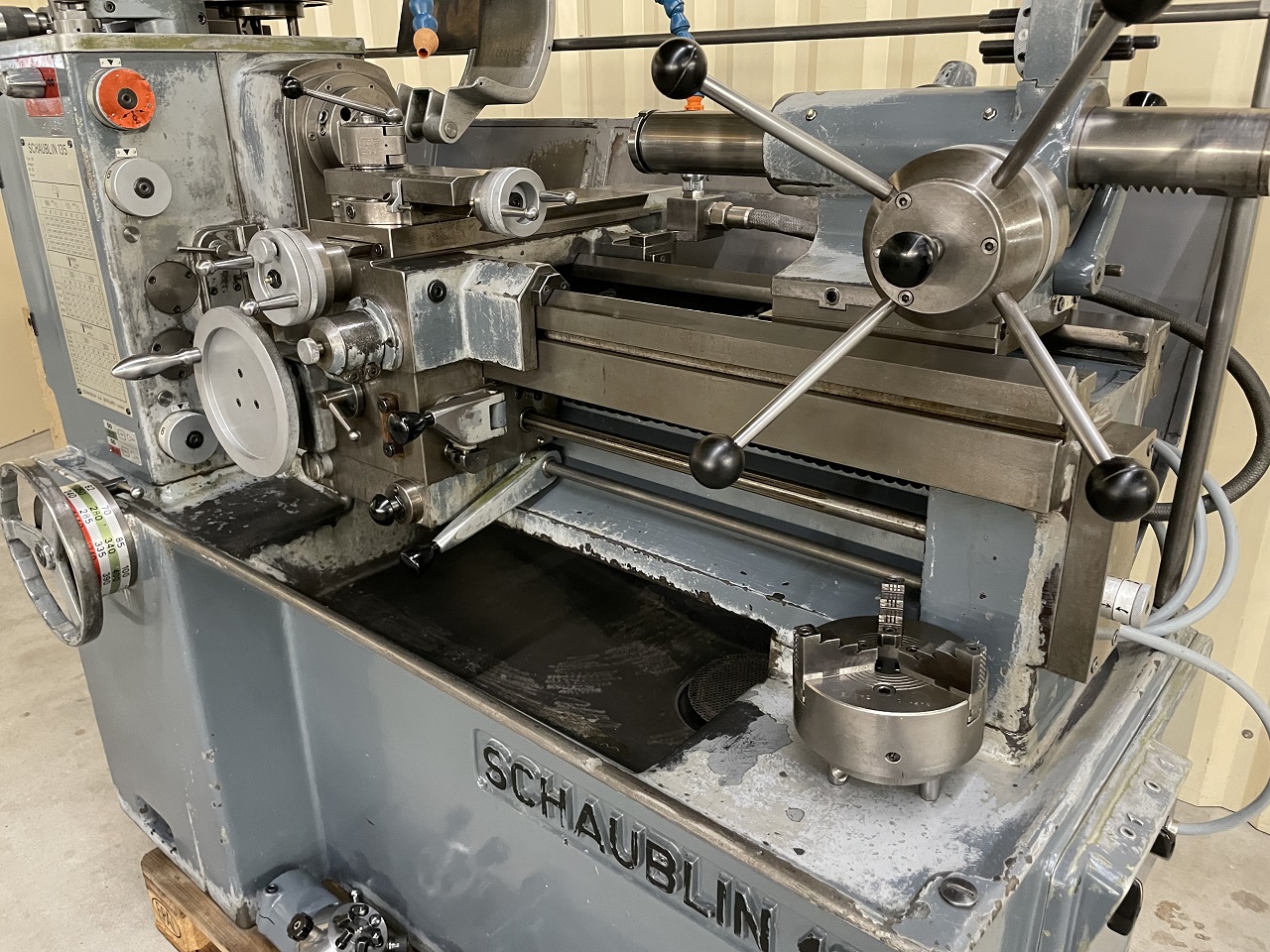

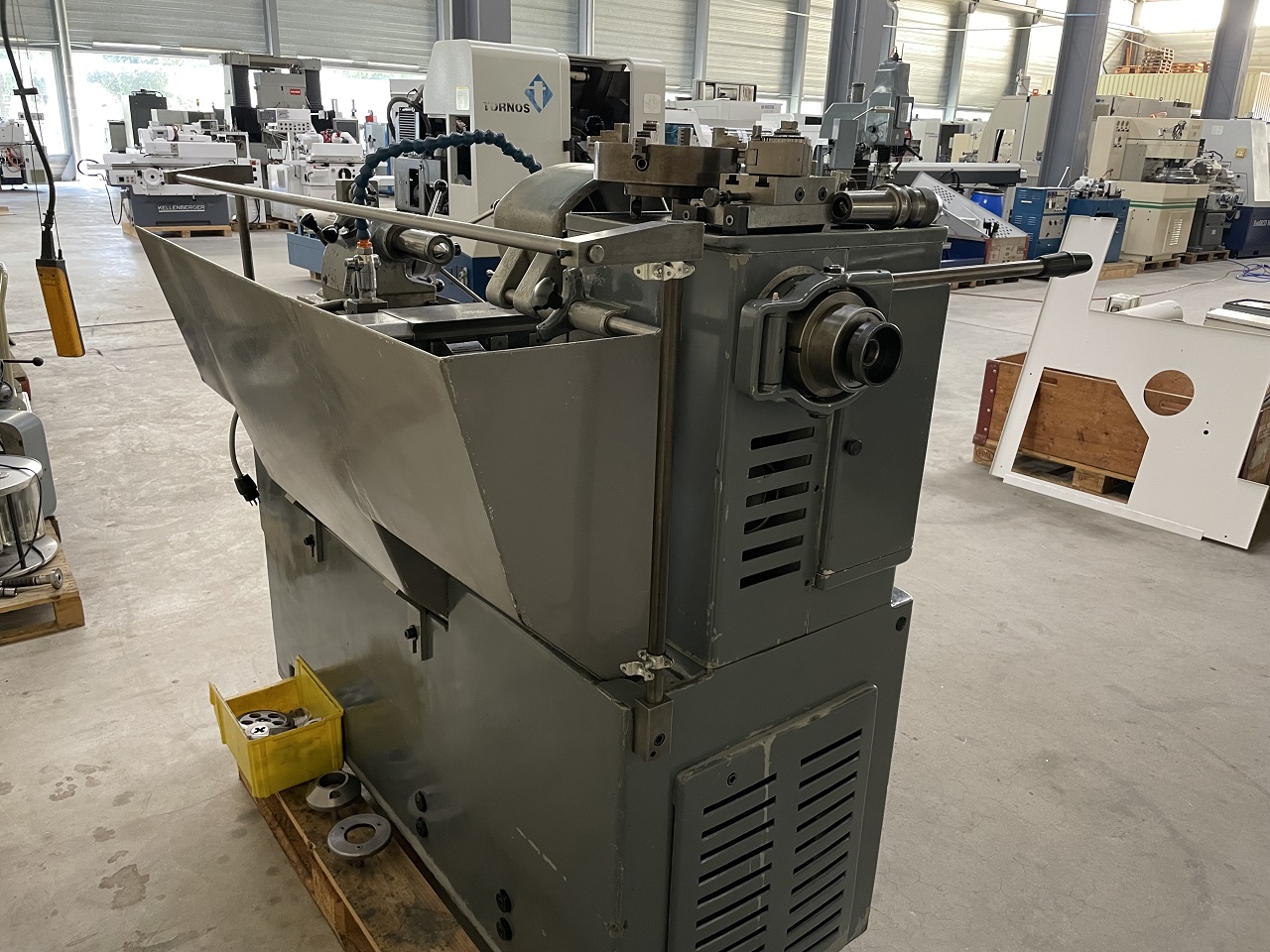

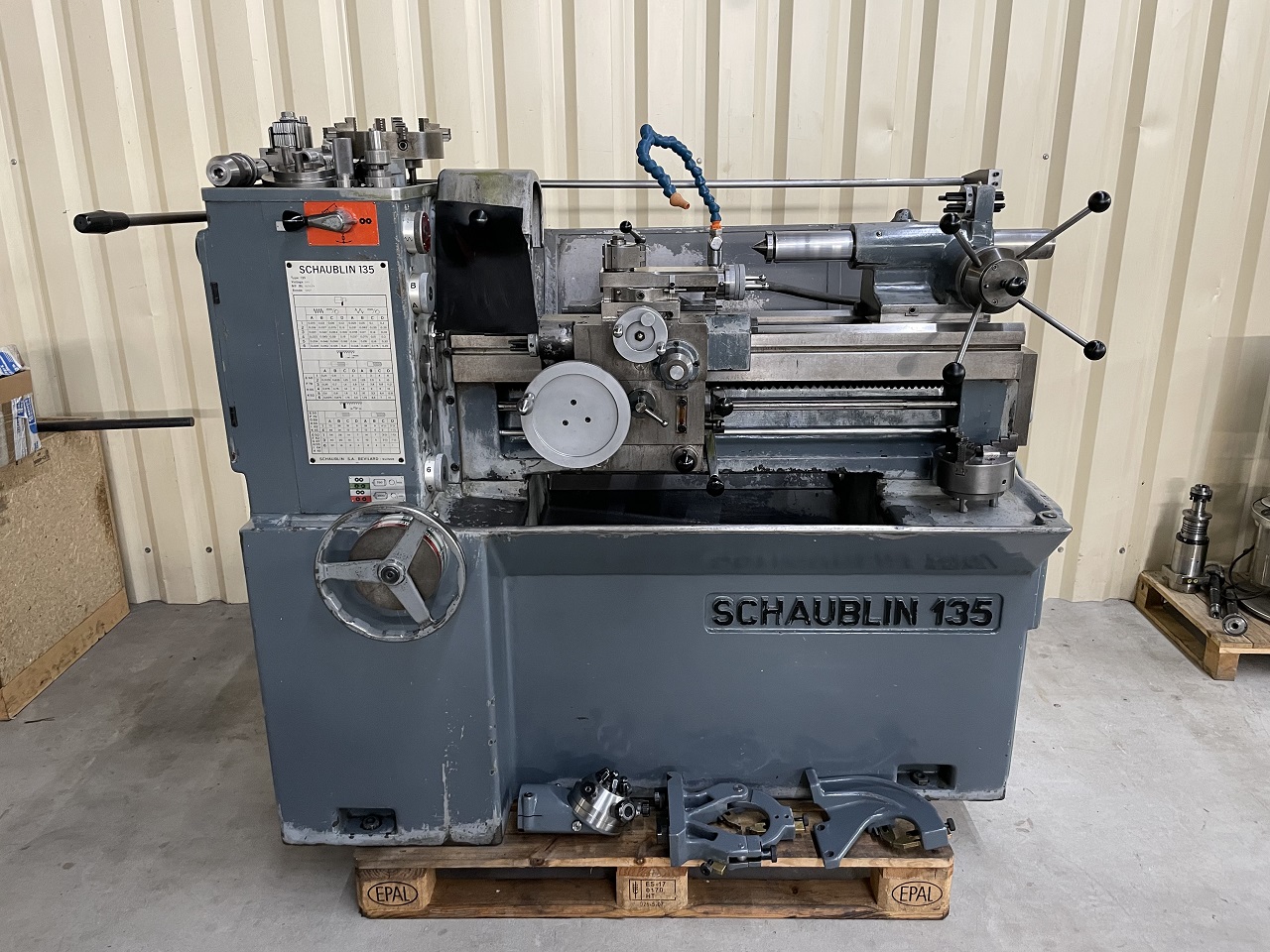

TOUR A VIS-MERE SCHAUBLIN TYPE 135

SKU: 2422018
2422018

Demander une offre


  • +41 (0)32 344 20 60
    info@scemama.ch

INFORMATIONS

Origine de fabrication : Suisse
Poids net : 1200 kg (1350 brut)
Position douanière : 8458.1920


CARACTERISTIQUES TECHNIQUES
:

CAPACITES :
Hauteur de pointes : 135 mm
Distance entre-pointes : 630 mm
Diamètre admis au-dessus du banc : 315 mm
Diamètre admis au-dessus du chariot : 150 mm

POUPEE :
Vitesses de la broche sans étage : 55-3000 t/min
Vitesses de la broche à la volée : 220-3000 t/min
Vitesses de la borche avec récucteur : 55-750 t/min
Nez de broche : Camlock D1-4″
Alésage de la broche : 40 mm
Cône de la broche : Morse 5
Douille de réduction pour pince type : B-32
Passage de barre en pince : 24 mm

BANC :
Hauteur x largeur x longueur : 320 x 270 x 1300 mm

CONTRE-POUPEE :
Diamètre de la broche : 50 mm
Cône de la broche : Morse 3
Course de la broche : 120 mm
Déplacement latéral : = 10 mm

BOITE DE CHARIOTAGE ET FILETAGE :
Nombre de filets métriques : 48
Pas : 0,25-14 mm
Nombre de filets anglais : 48
Pas : 72-1 filet/”
Nombre de filets au module : 48
Modules : 0,125-7,5
Nombre d’avances longitudinales et transversales par tour de broche : 96
24 avances fines : 0,015-0,21 mm
24 avances : 0,025-0,35 mm

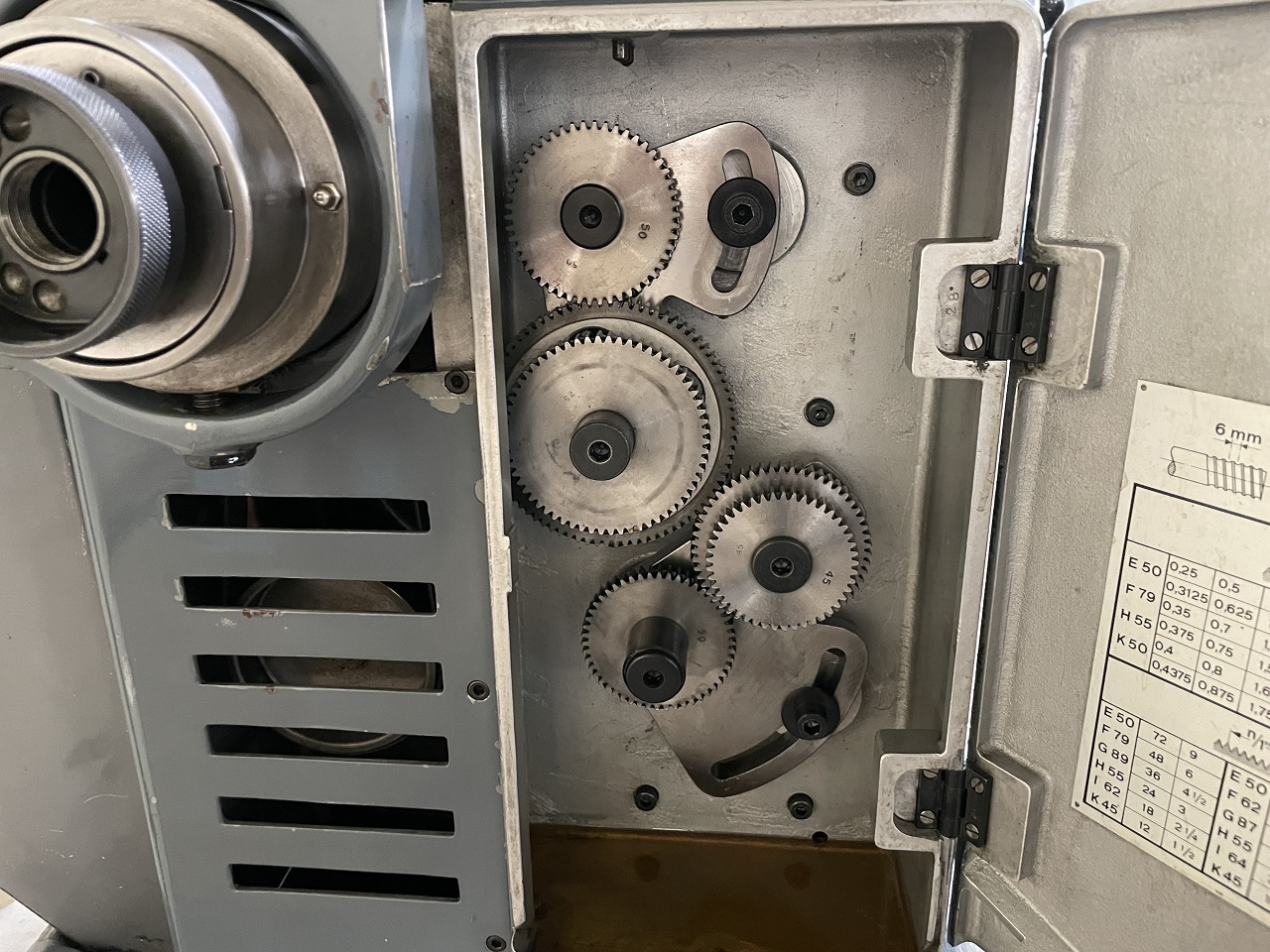

48 avances par l’emploi des roues de filetage : 0,25-14 mm

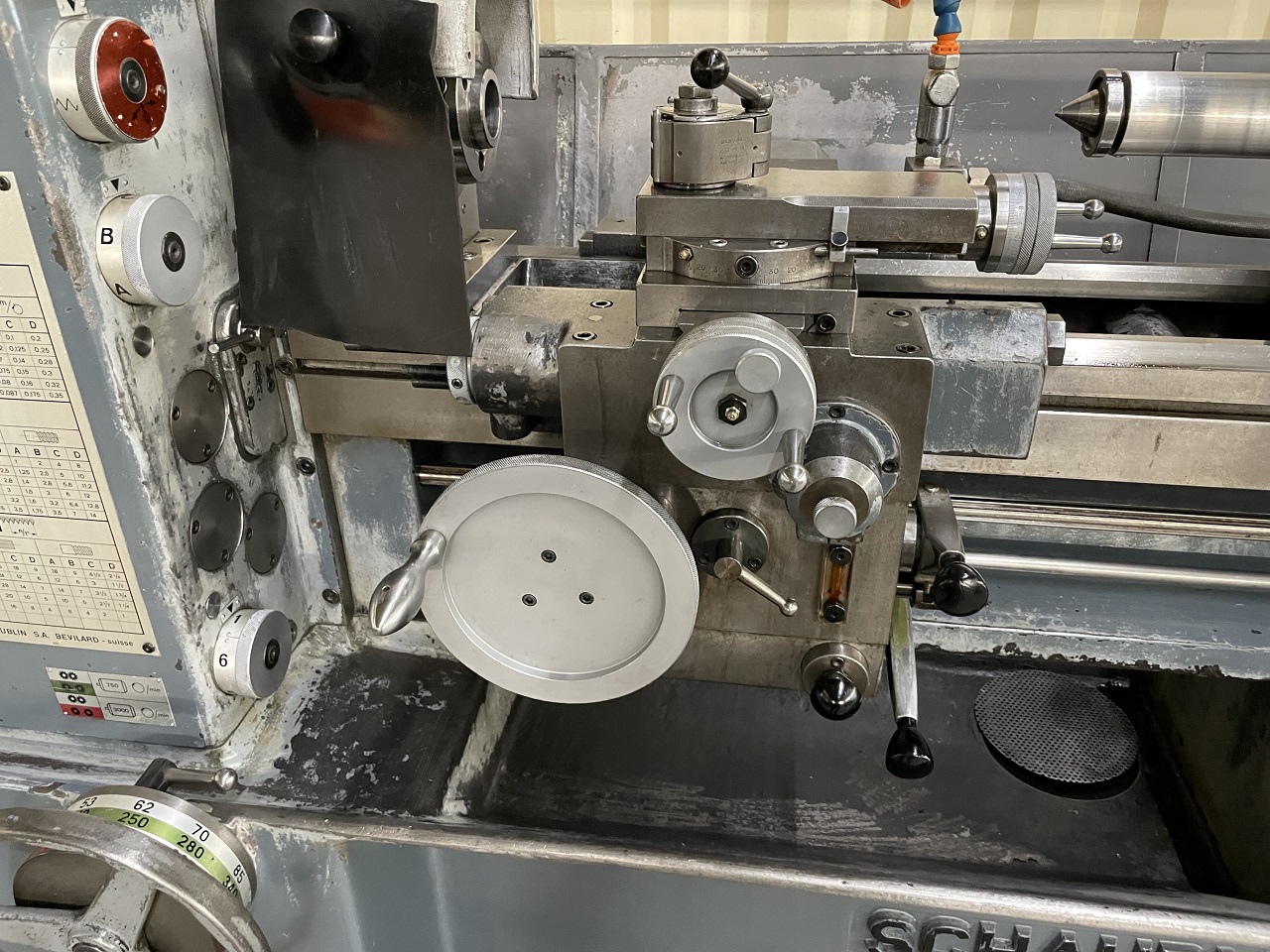

CHARIOT :
Course sur le banc : 630 mm
Coulisseau porte-outil, larg. X long. : 95 x 225 mm
Course : 100 mm
Hauteur de pointes au-dessus du coulisseau : 26 mm
Dimensions des burins : 16 x 16 mm
Coulisseau transversal, larg. X long. : 155 x 420 mm
Course : 180 mm
Corps de chariot, longueur de guidage sur le banc : 400 mm

LUNETTES :
Passage dans la lunette fixe : Diam. 5-100 mm
Passage dans la lunette à suivre : Diam. 5-100 mm

ARROSAGE :
Réservoir, capacité : 27 litres

MOTEUR :
Vitesses : 750/3000 t/min
Puissances : 2/4 CV

sauf erreur ou omission les indications techniques vous sont données sans engagement

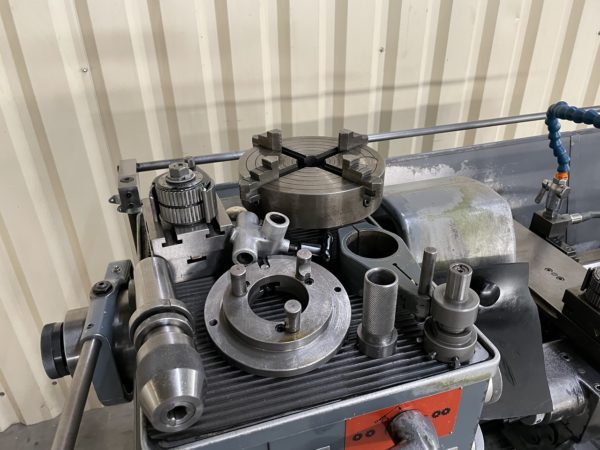

Inventaire n° 2422018 comprenant :

Poupée CamLock D1 4’’
Dispositif de serrage rapide B-32 ref 160-21.600
Mandrin 3 mors REISHAUER RHF 150 D1 4’’avec 1 jeu de mors de base et 1 jeu de mors rapportés
Mandrin 4 mors indépendants et réversibles Ø 205 mm D1 4’’ ref 160-20.069
Contre-poupée à croisillon CM 5 ref.135-67.000
Butée à 6 arrêts réglable ref 135-66.450
Tourelle revolver avec 5 porte-outils ref 135-66.400
2 tourelles porte-burins Multifix type A
Manchon d’expansion D1 4’’pour pince échelle B-32 ref 160-20.214

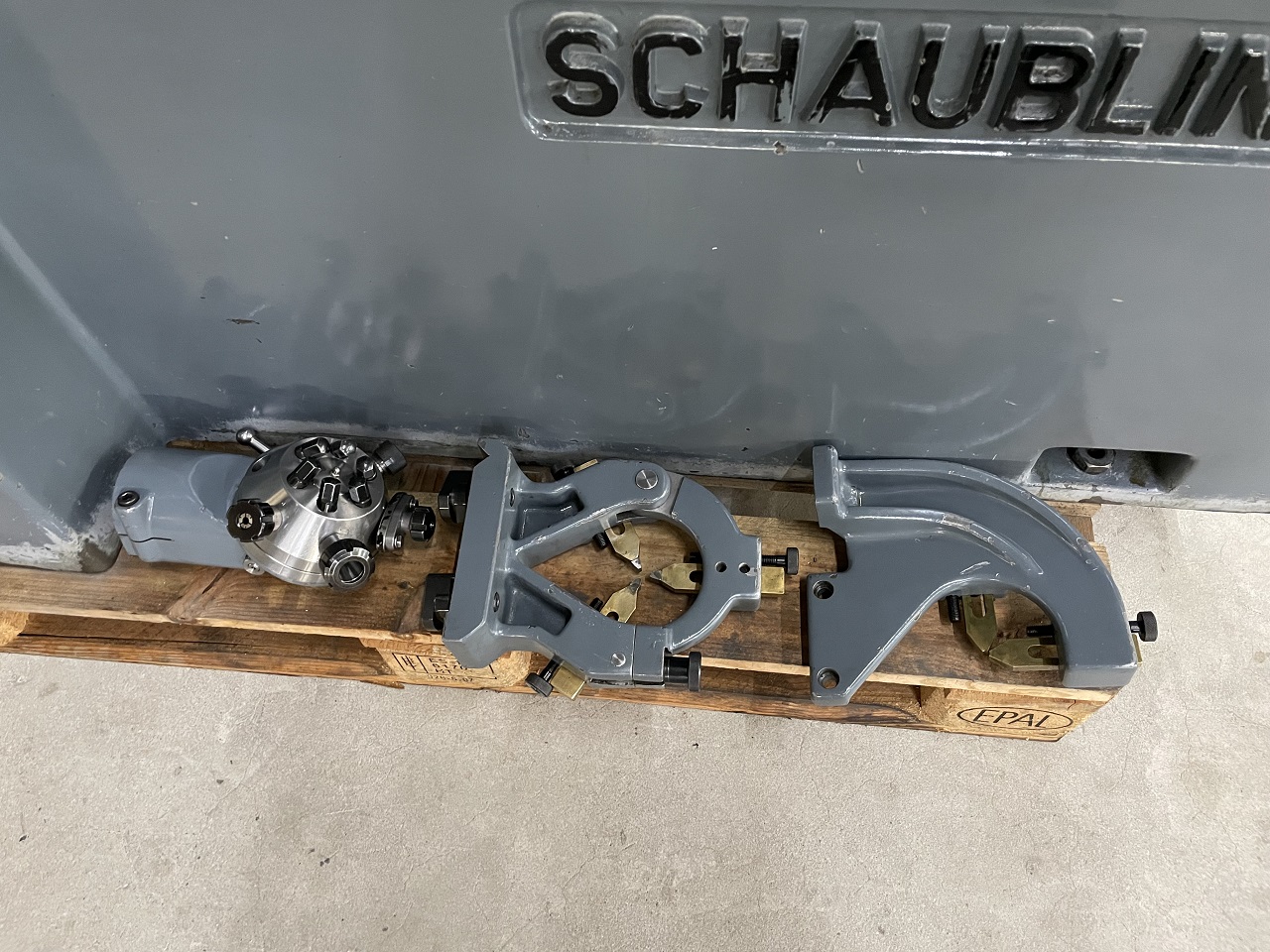

Lunette à suivre à 2 mors
Lunette escamotable à 3 mors
Mandrin de perçage Albrecht autoserrant cap 3-16 mm CM3
Douille de réduction CM5/CM3
2 porte-filières

UGS : 2422018 Catégorie : Étiquette :
Poids 1200 kg
Etat

Occasion
