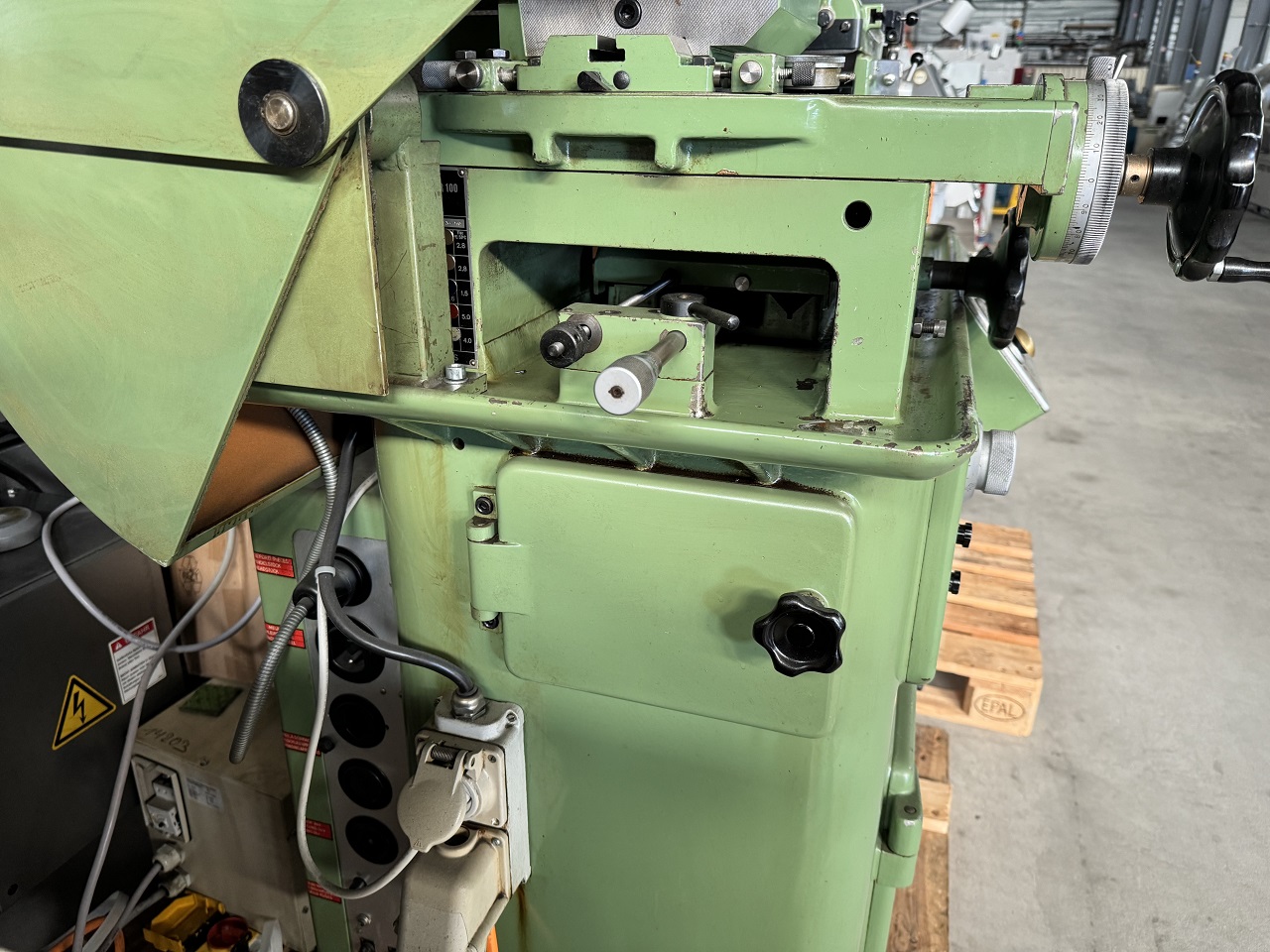

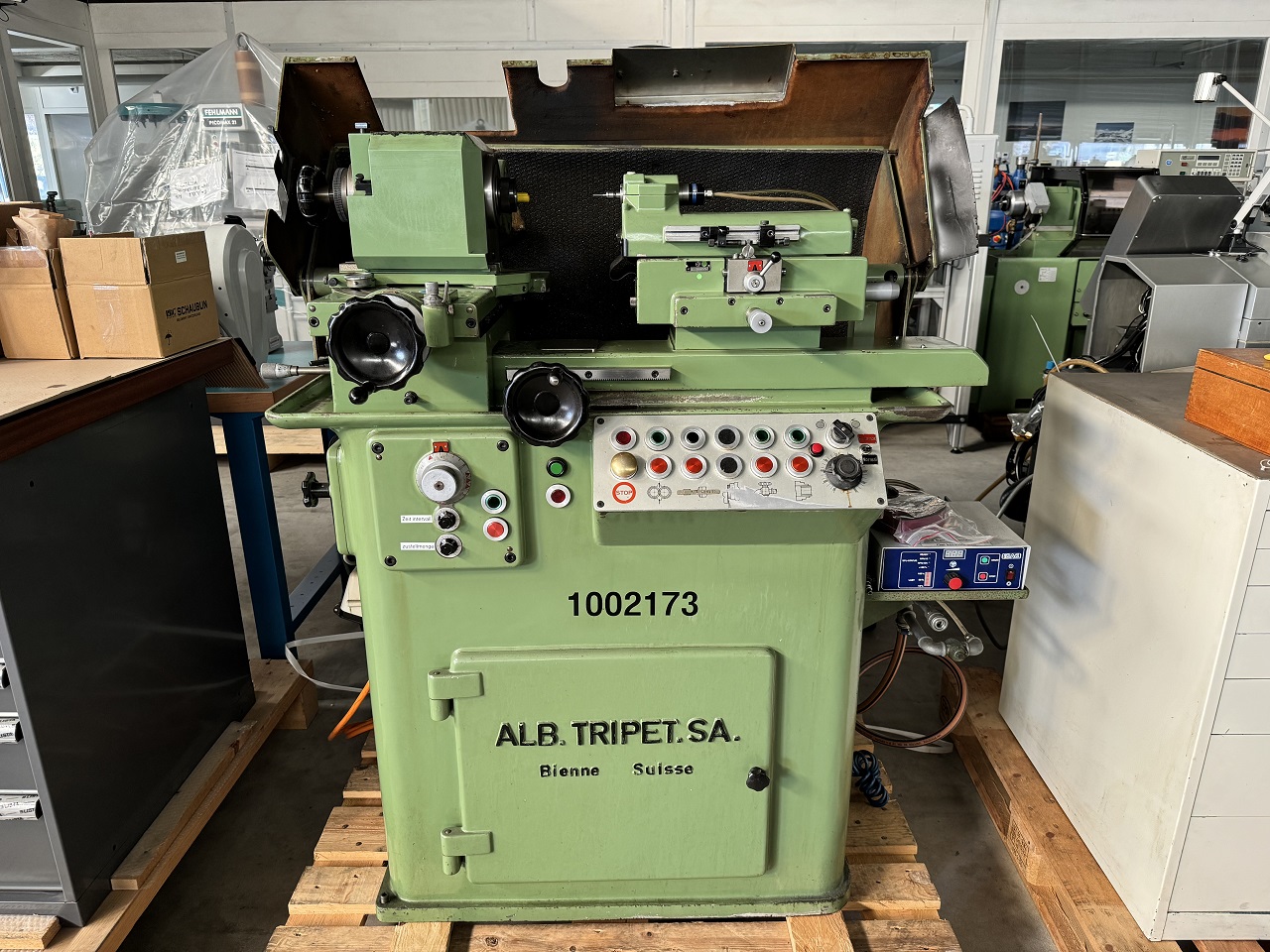

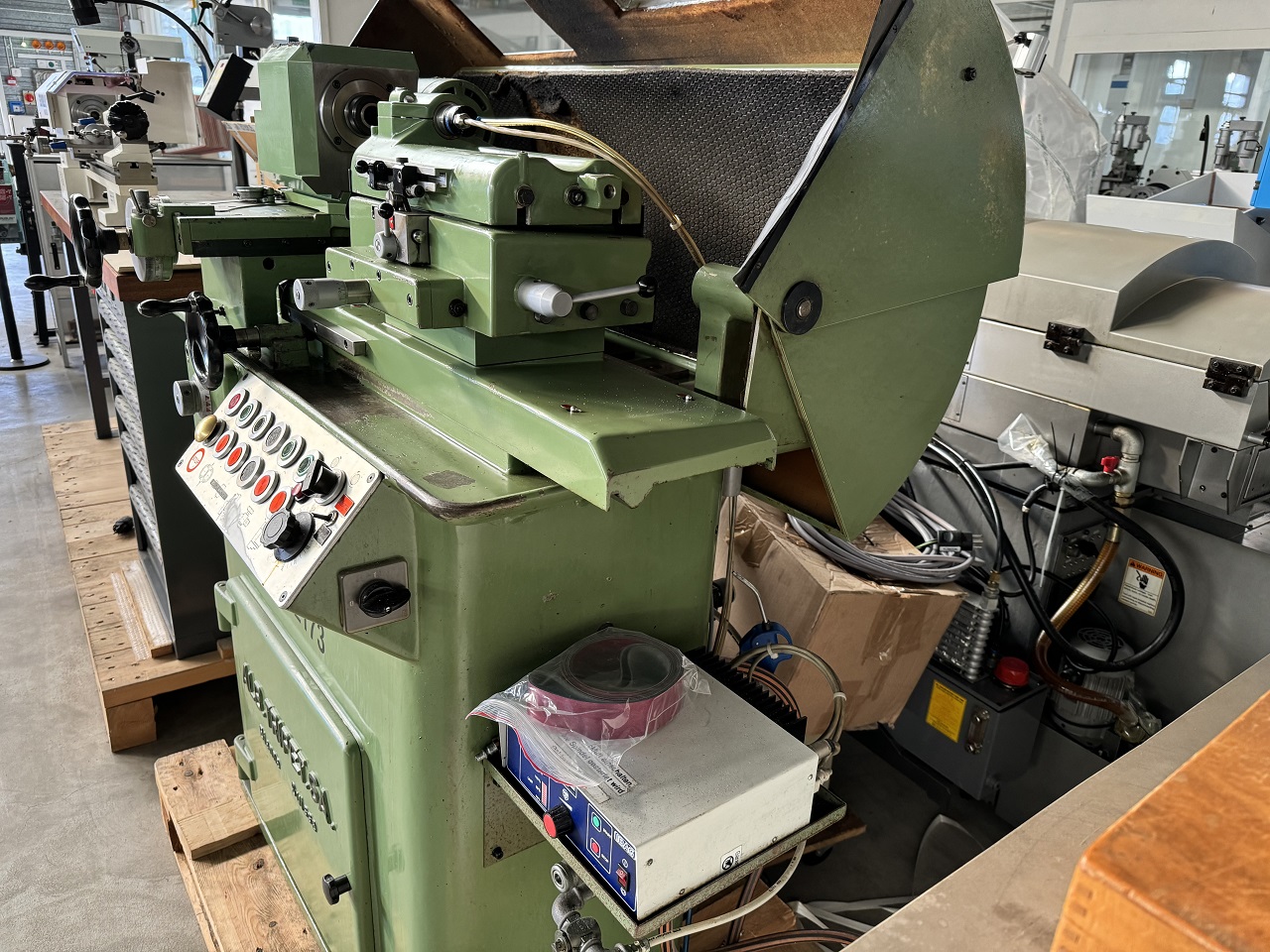

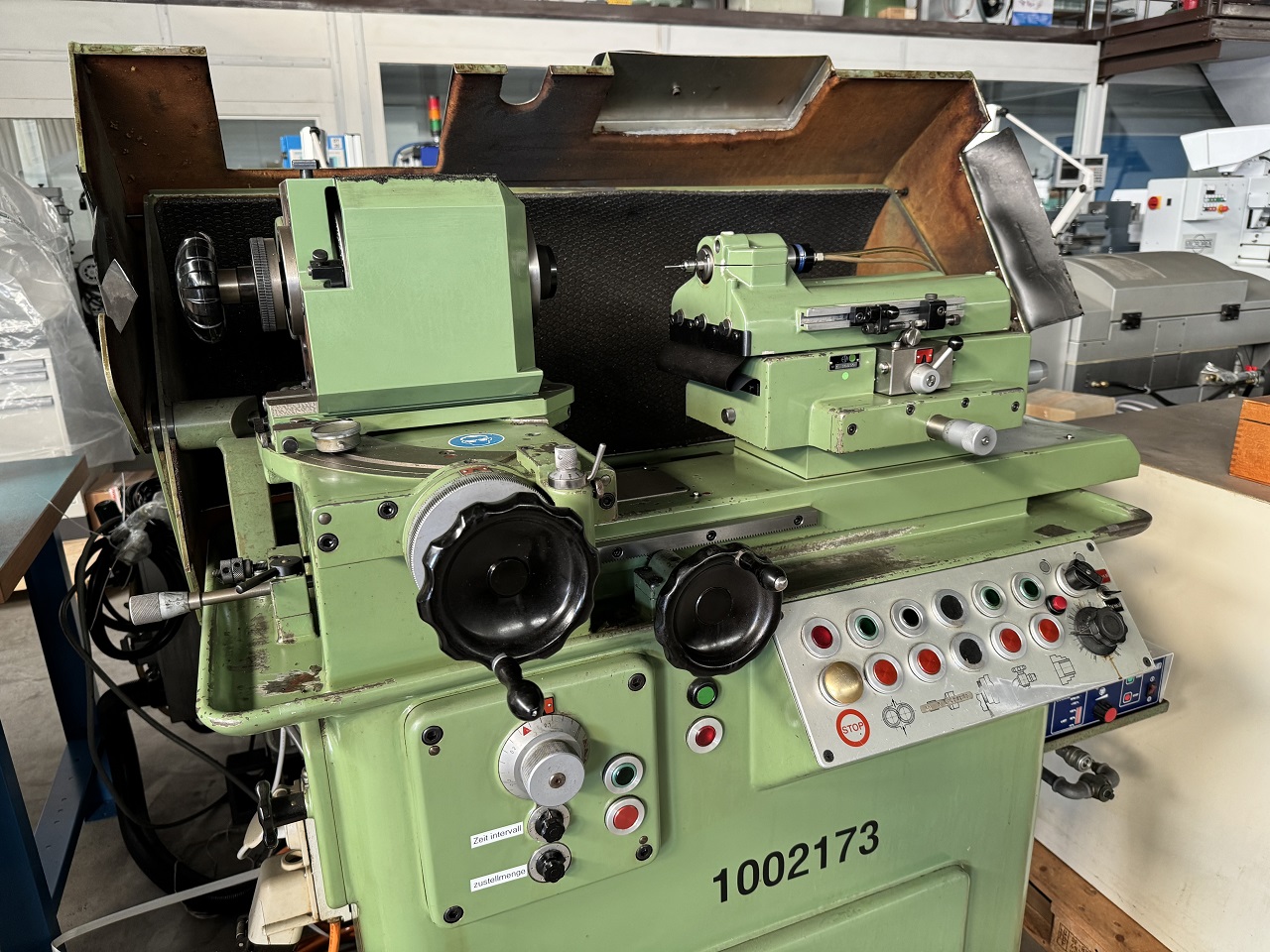

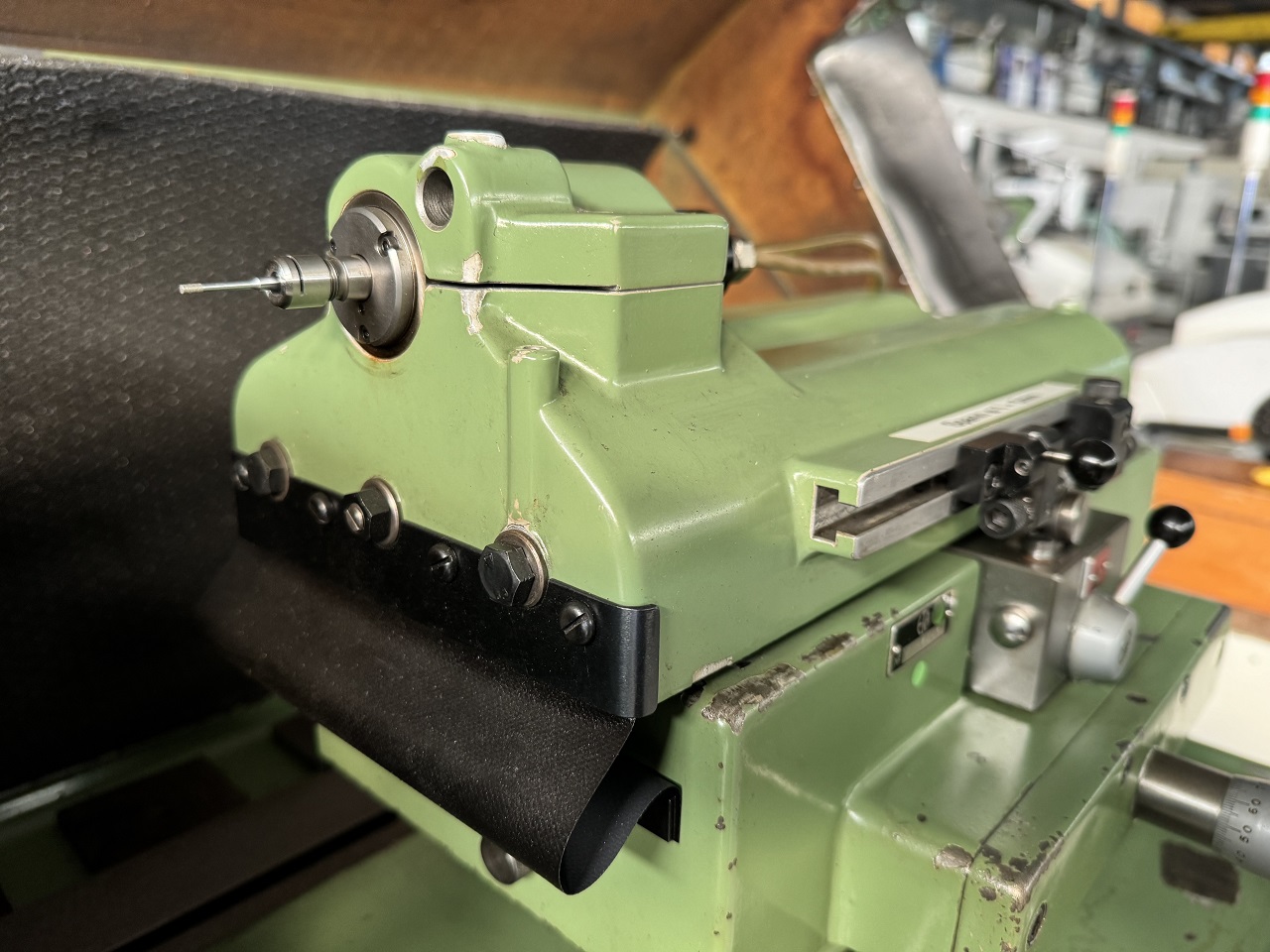

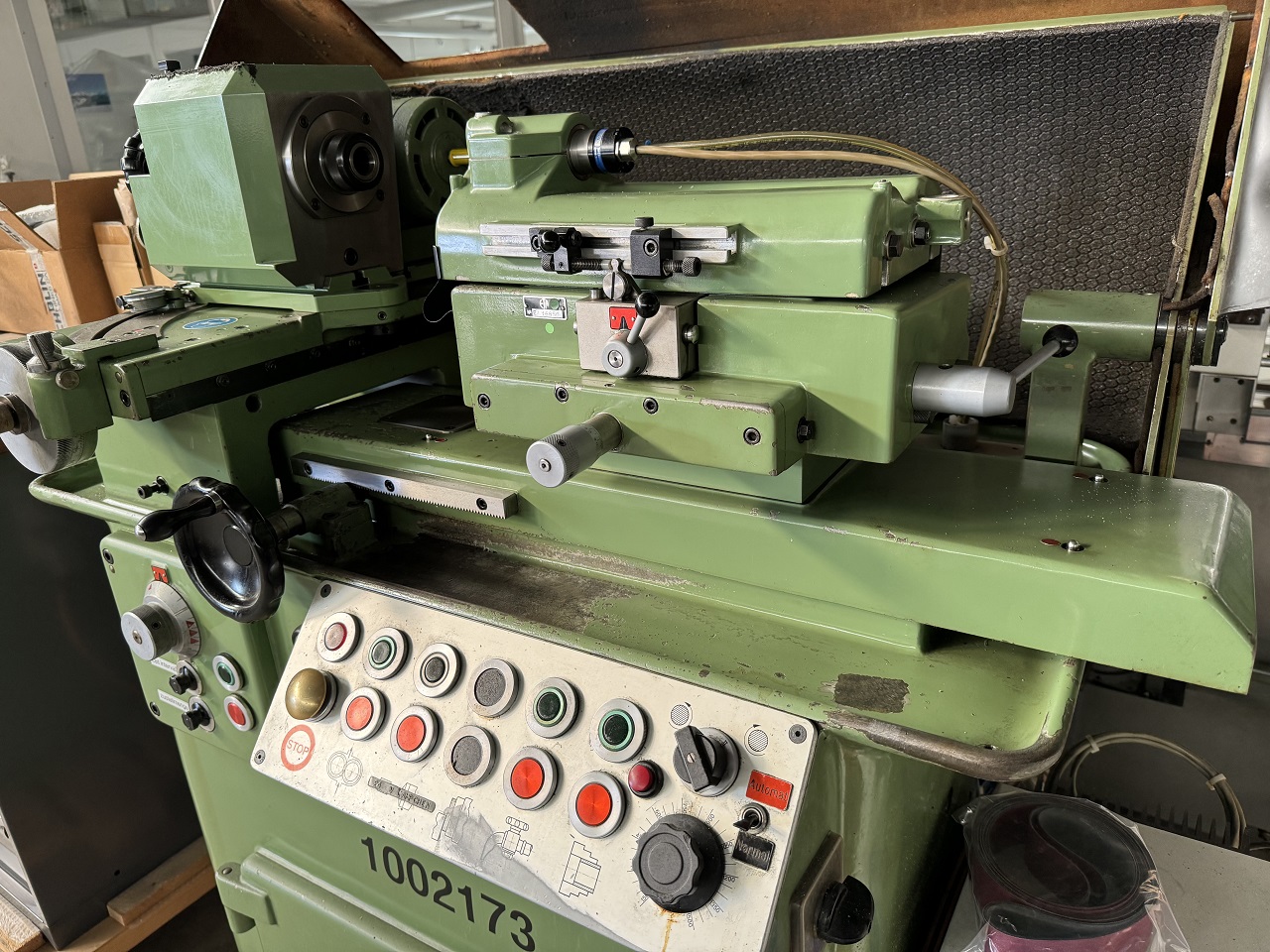

RECTIFIEUSE INTERIEURE “TRIPET” MUR 100

Origine de fabrication Suisse
Voltage : 380/50/3
Poids net env. 550 kg
Position douanière 8460.2930
Dimensions de la machine 1150x800x1400 mm

CARACTERISTIQUES TECHNIQUES
:

CAPACITE DE LA MACHINE
Course longitudinale hydraulique du chariot porte-
meule, min/max. 1 à 100 mm
Dia. de rectification – intérieure 0,5 à 15 mm
: : : : : – extérieure 0,1 à 15 mm
: : : : : – plane-circulaire, max. 80 mm
Hauteur de pointe 60 mm

MOUVEMENTS DES COULISSES
Coulisse longitudinale de base, dégagement total
à la main 225 mm
Chariot porte-meule – longitudinal (autom.) : 1-100 mm
: : : : : – transversal 15 mm
Coulisse porte-poupée, mouvement transversal du
fonçage 80 mm
Déplacement angulaire de la poupée porte-pièce
– vers l’avant 50°
– vers l’arrière : 90°

MOTEURS
Pompe hydraulique 0,1 CV – 1300 t/min
Poupée porte-pièce 0,3 CV – 300-3000 t/min
Tête de rectification extérieure 0,5 CV – 2870 t/min
Pompe de lubrification 1/50 CV – 2800 t/min
Poupée porte-pièce 150-1500 t/min
Broches de rectification intérieure :
– ZP 70/40 à air 60’000-90’000 t/min
– ZP 40 à air : 90’000-120’000 t/min
Broche de rectification extérieure à courroie sans fin . 4900-5600-6700-7890 t/min

MEULES
Pour broches à air (intérieur) sur tiges en acier dia. 3 et 6 mm de grande résistance
et de haute précision
Meules normales : dia. 3 – 10 mm
Meules diamantées dia. 0,4 – 8 mm
Pour rectification extérieure meules plates, normales
et diamantées dia. max. 100 mm

POUPEE PORTE-PIECE
Pinces de serrage, dia. 0,5 à 10 mm : Type W-12
Nez de la poupée, pas de vis 25 x 2,5 mm

FONCAGE AUTOMATIQUE
Cycle complet (ébauche, finission, égalisation et
dégagement après égalisation) de 30 sec. à 25 min

sauf erreur ou omission les indications techniques vous sont données sans engagement
