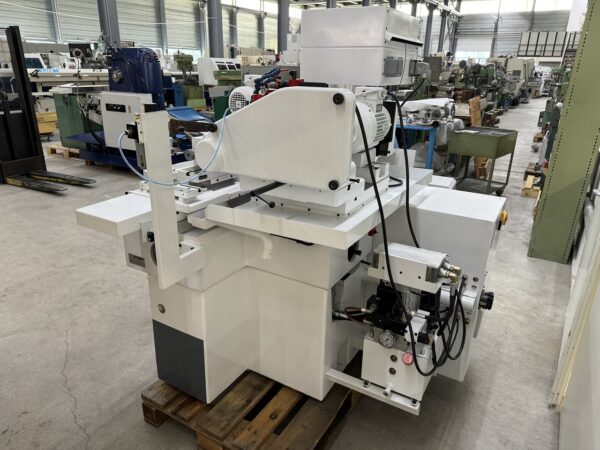

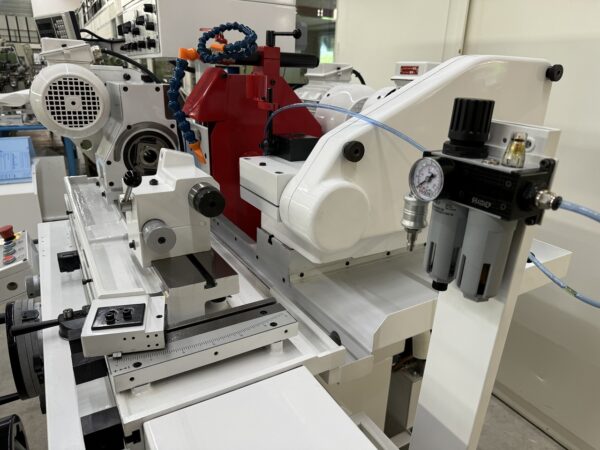

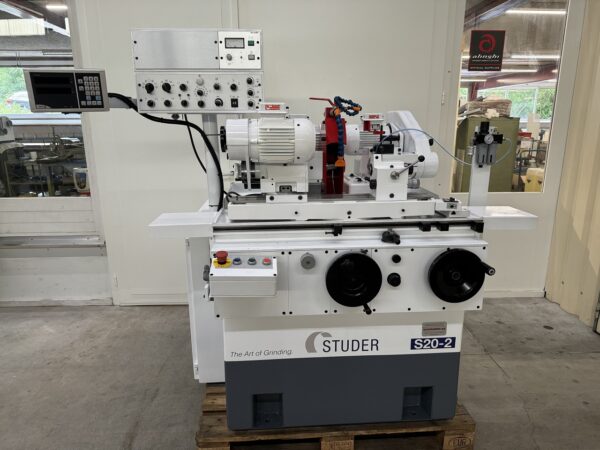

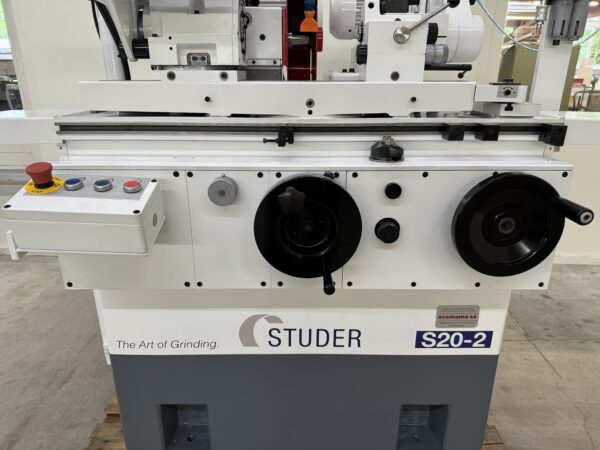

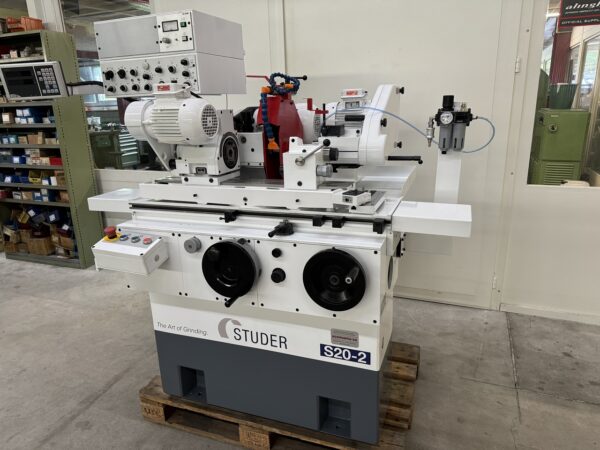

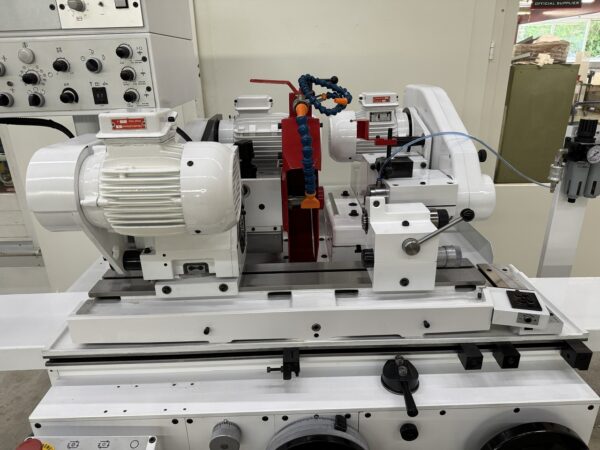

RECTIFIEUSE CYLINDRIQUE “STUDER” TYPE S-20 2
SKU: 2220104Complètement révisée:
Mécanique, géométrie, hydraulique, et pièces électriques (vérifiées et/ou remplacées)

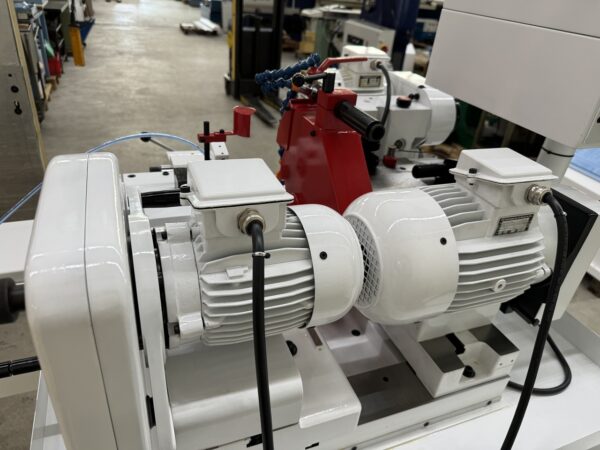

Poupée porte-meule
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, réviser le moteur, remplacer les roulements, remplacer les courroies, démontage broche, remplacer les joints et O-Ring + réglage. Peinture neuve.

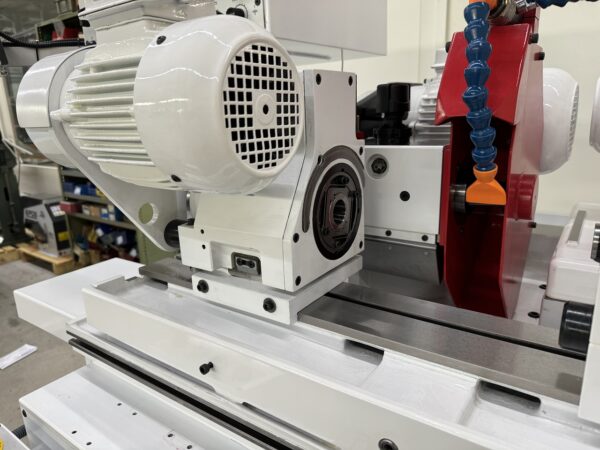

Poupée porte-pièce
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, remplacer le moteur, remplacer les courroies. Nouveaux roulements broche. Peinture neuve.

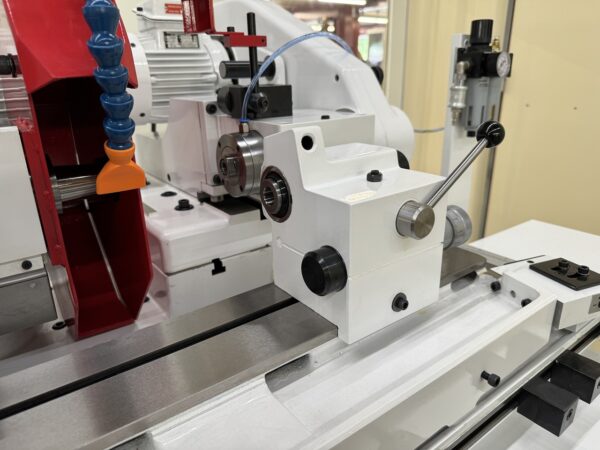

Contre-poupée
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, remplacer le moteur, remplacer les courroies. Nouveaux roulements broche. Peinture neuve.
Dispositif de rectification intérieure
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, monter le support et aligner la géométrie. Peinture neuve.

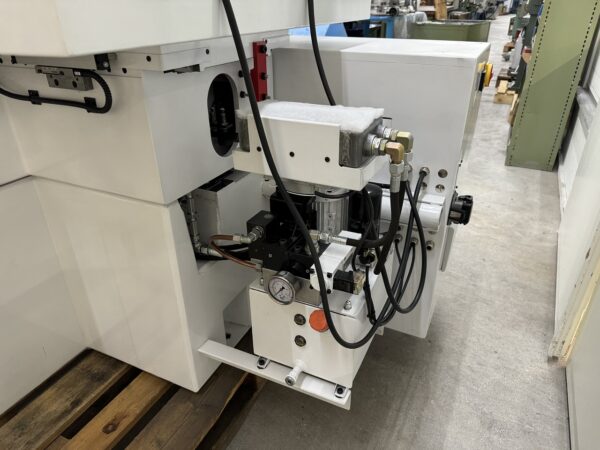

Hydraulique
Démontage, remplacer le moteur, remplacer les tuyaux, pièces défectueuses et usées. Contrôler le block hydraulique
Axe X
Démontage, remplacer les pièces usées comme O-Ring, joints, segments etc., réviser le piston hydraulique, rectifier les tables.
Axe Z
Démontage, rectifier les tables, remplacer les pièces usées et défectueuses, réviser le piston hydraulique, grattage des guides V et plat. Peinture neuve.
Système de mesure
Affichage numérique 2 axes inclus

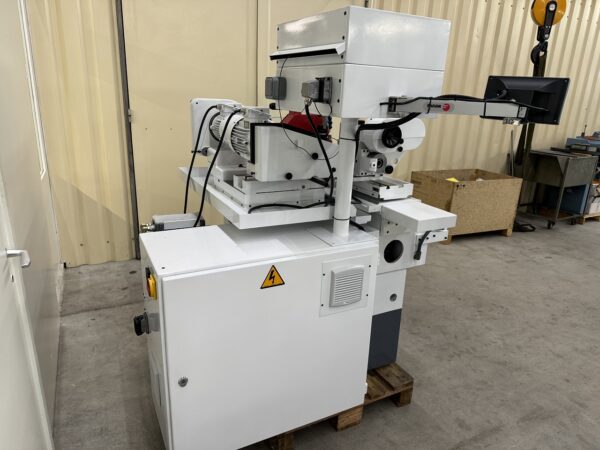

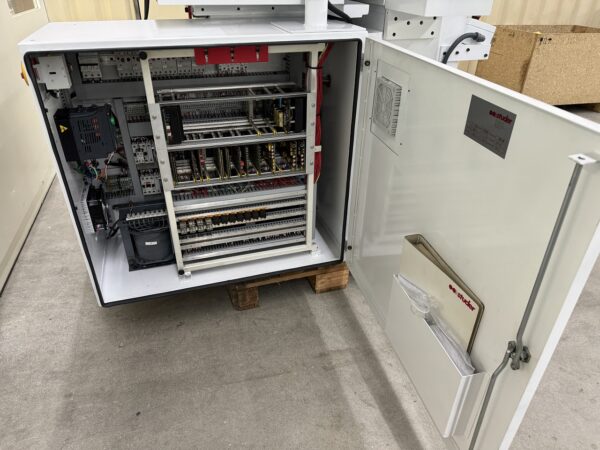

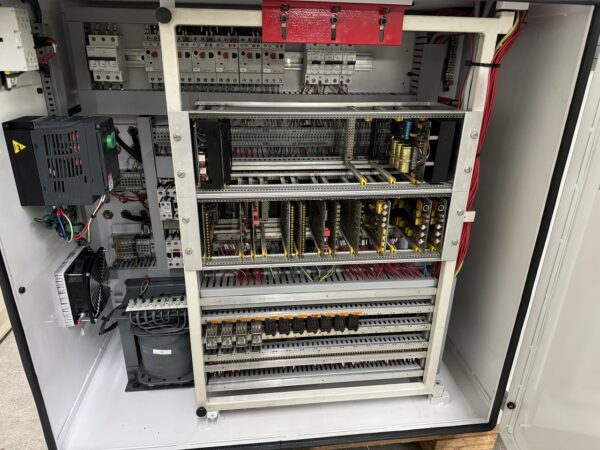

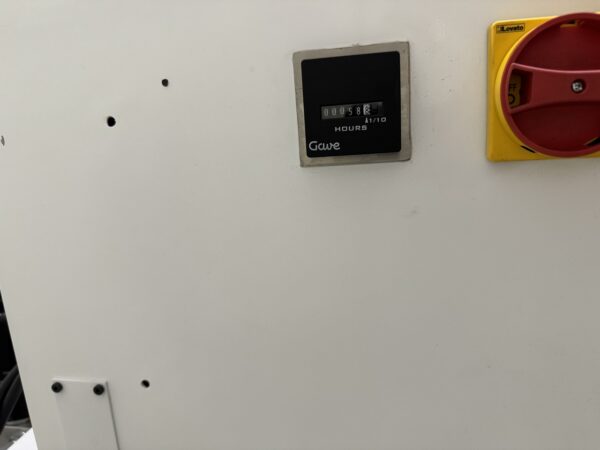

Armoire électrique
Remplacer les termes de moteur et les commandes sur les relais. Nouveaux câblage. Nouveau variateur de vitesse pour poupe porte-pièce.
Peinture
Couleurs: Blanc RAL 9003 et gris RAL 7011
Géométrie selon protocole du fabricant.
Contrôle et nettoyage de divers accessoires
Demander une offre
Inventaire no 2220104 comprenant :

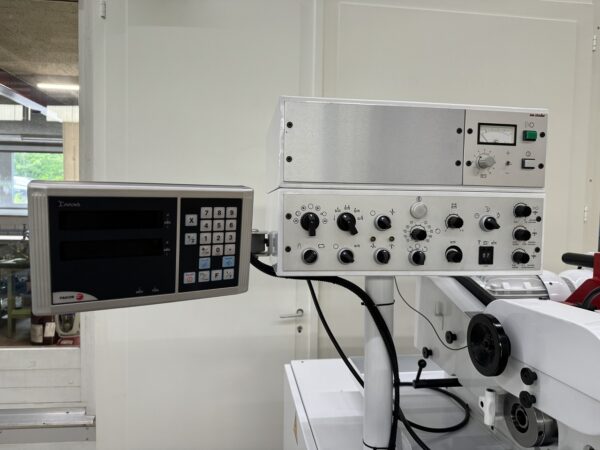

1 lecture digitale FAGOR 20i 2 axes neuve
1 poupée porte-pièce CM 4 avec pointe pleine
1 entraineur mandrin/pince
1 poupée porte-meule
2 flasques porte-meule
1 tasseau d’équilibrage
1 extracteur
1 contre-poupée CM2
1 dispositif de rectifiage intérieur avec broche 45'000 t/min et protection meule
1 dispositif sensitron
1 dispositif d’arrosage par décantation
1 butée pour coulisse longitudinale
3 plaques de nivellement

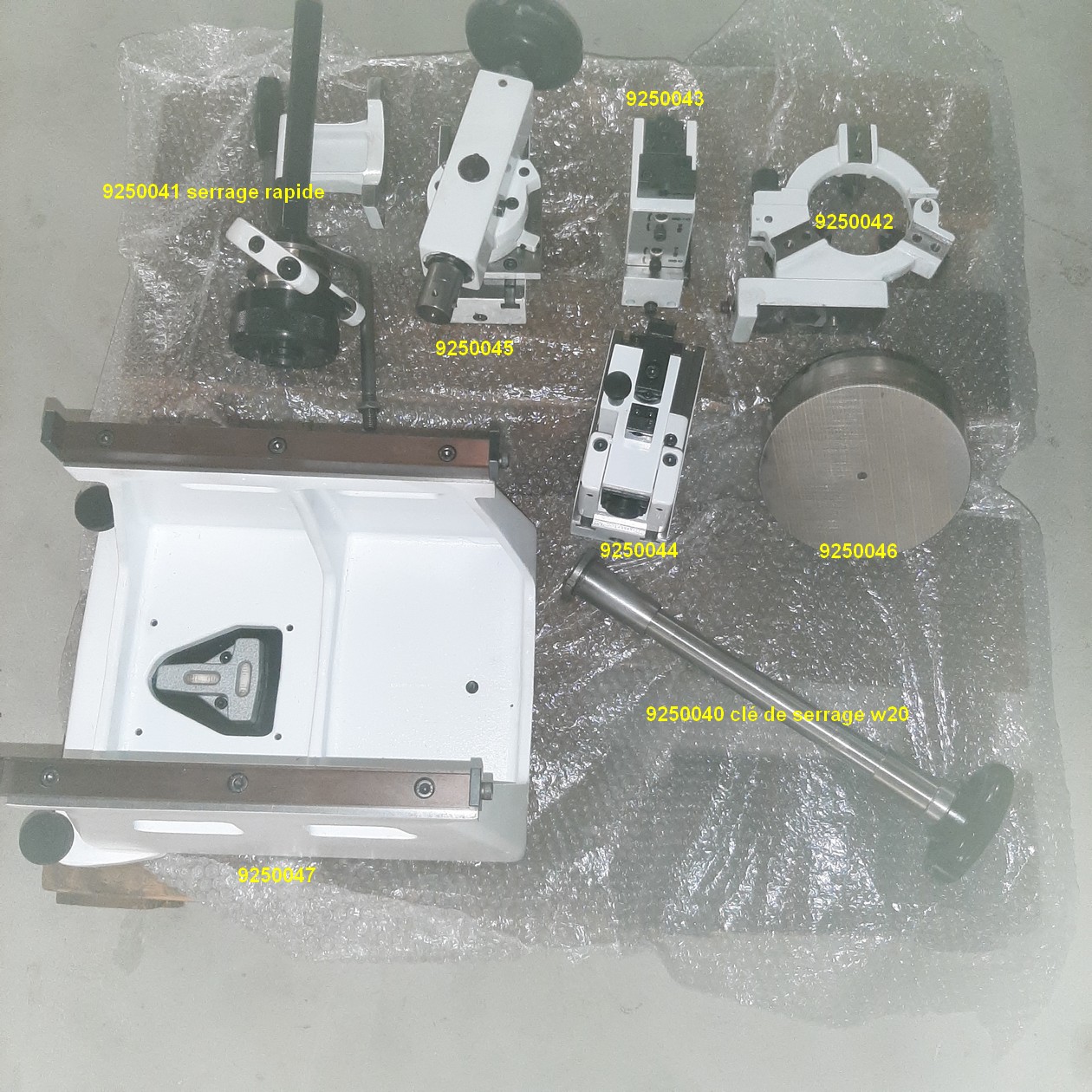

options
– 1 appareil à équilibrer les meules chf. 500.– + tva
– 1 dispositif d’arrosage Vertex PF-40 par filtration papier n°800768
: capacité 120 Litres, ref 800768 chf. 2'400.— + tva
– 1 dispositif de serrage rapide W-20 ref 1921.704 avec réduction CM4/W20, occasion chf. 500.- +tva
– 1 lunette à 3 chiens Ø 2,5-80 mm ref 1914.600, occasion repeint, chf. 800.– +tva
– 1 lunette d'appui ref 1915.600, occasion repeint, chf. 600.– + tva
– 1 dispositif de dressage réversible réglable, sans diamant, occasion repeint chf. 1'800.– + tva
– 1 porte-diamant orientable ref 1924.600, sans diamant, occasion repeint chf. 1'200.– + tva
– 1 plateau magnétique Ø 150 mm CM4 ref 1930.707, occasion chf. 900.– + tva
Origine de fabrication Suisse
Voltage 380/50/3
Poids net env. 1600 kg
Position douanière 8460.2920
Dimensions 235x155x145cm
CARACTERISTIQUES TECHNIQUES
:
DIMENSIONS PRINCIPALES :
hauteur des pointes 100 mm
distance entre pointes 400 mm
COULISSE LONGITUDINALE :
course max 420 mm
déplacement auto minimal 1 mm
vitesse vt 100-3500 mm/min
temporisation du renversement 0-5 sec.
orientation max de la table 400 mm 30°/15°
COULISSE TRANSVERSALE :
course max 170 mm
déplacement rapide 30 mm
profondeur de fonçage en dia 1,9 mm
avance 1 0.03 – 1.5 mm/min
avance 2 0.02 – 0.3 mm/min
avance de fonçage par impulsion 0.0005-0.025 mm
POUPEE PORTE-MEULE :
meule : dia. X largeur X alésage 350x32x127 mm
puissance d’entraînement 3 kW
vitesse périphérique vs 30 m/s
nombre de tours 1600/1975/2200 min-1
déplacement manuel 120 mm
orientation vers la droite 15°+30°
option protecteur pour train de meules largeur max 50 mm
POUPEE PORTE-PIECE
Orientation 0° – 90°
nombre de tours nw 80/175/380/800 min-1
cône intérieur morse 4
pinces de serrage W-20
puissance d’entraînement 0.5 kW
poids max des pièces 20 kg
charge lors de la rectification en l’air 12 Nm
options entraînement en continu plage de réglage I 30-300 min-1
options entraînement en continu plage de réglage II 120-1200 min-1
CONTRE-POUPEE :
cône intérieur morse 2
course du fourreau 20 mm
PRECISION DE TRAVAIL GARANTIE :
rectitude de la génératrice :
entre-pointes 400 mm
mesurée sur 400 mm 0.002 mm
précision de circularité pour rectification en l’air 0.0004 mm
VALEURS DE RACCORDEMENT :
puissance absorbée max 8 kVA
variations max de tension admissibles –15 % + 10 %
variations max de fréquence admissibles +/- 3 %
air comprimé 5 bar
sauf erreur ou omission les indications techniques vous sont données sans engagement
| Type | S-20 2 |
|---|
