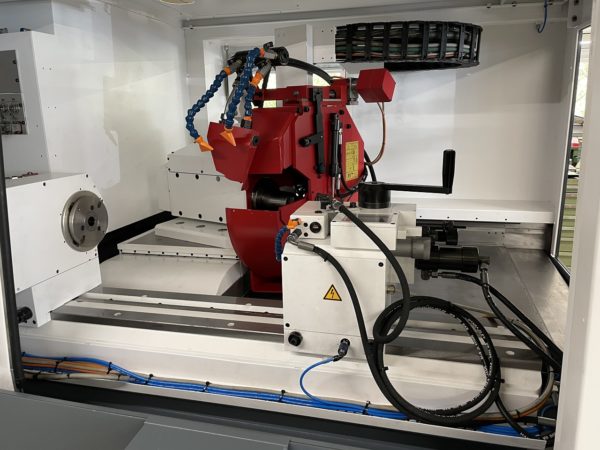

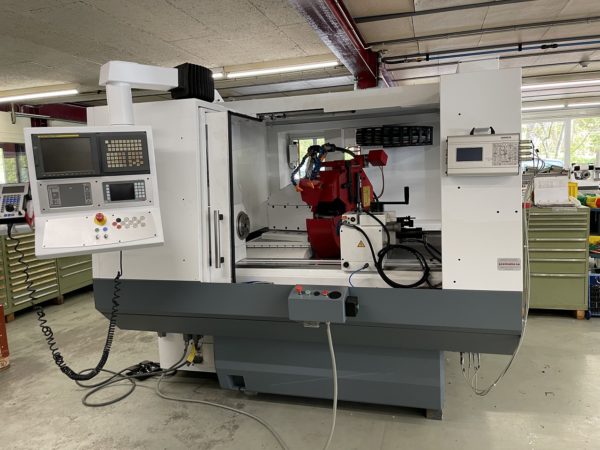

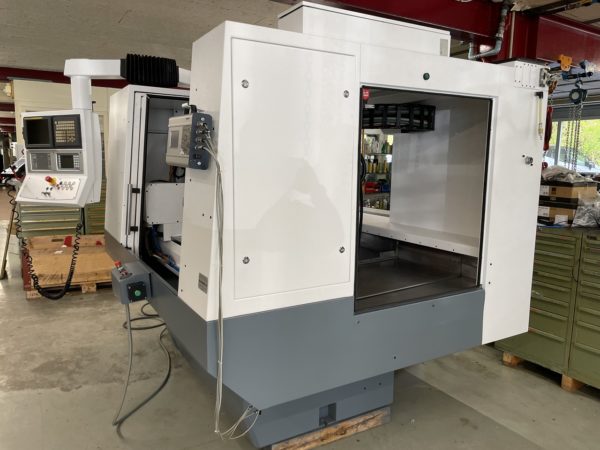

RECTIFIEUSE CYLINDRIQUE “STUDER” S36 CNC

Complètement révisée: Mécanique, géométrie, hydraulique, et pièces électriques (vérifiées et/ou remplacées)

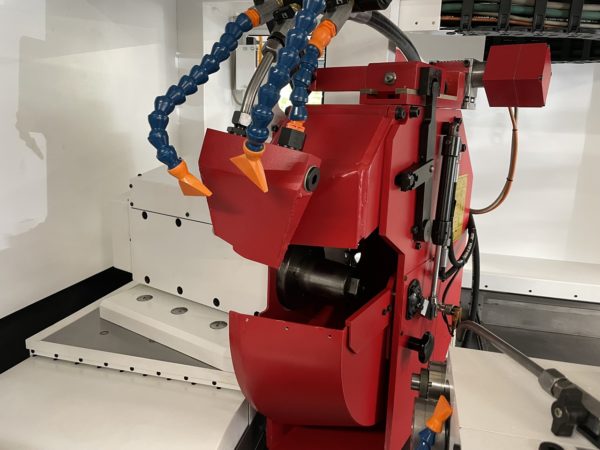

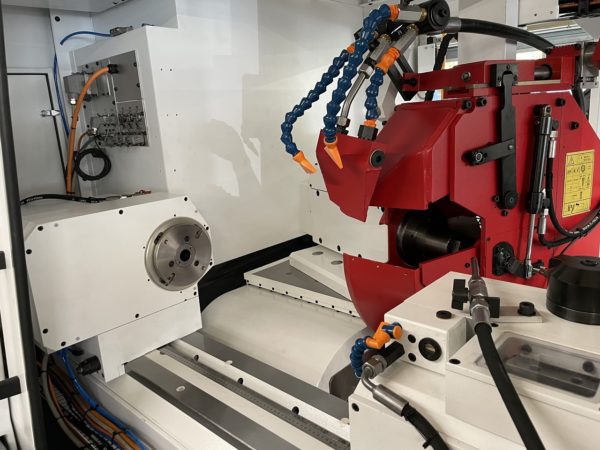

Poupée porte-meule
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, réviser le moteur, remplacer les roulements, remplacer les courroies, démontage broche, remplacer les joints et O-Ring + réglage. Peinture neuve.

Poupée porte-pièce
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, réviser le moteur, remplacer les courroies. Nouveaux roulements broche. Peinture neuve.

Contre-poupée
Démonté, contrôlé révisé

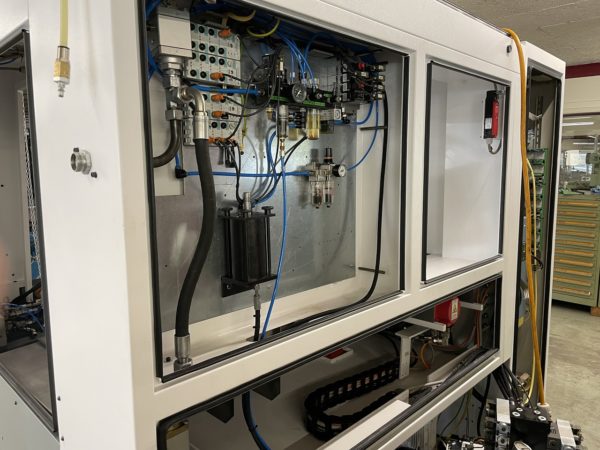

Hydraulique
Démontage, contrôle moteur, remplacer les tuyaux, pièces défectueuses et usées. Contrôler le block hydraulique

Axe X
Démontage, remplacer les pièces usées comme O-Ring, joints, segments etc., réviser le piston hydraulique, rectifier les tables.

Axe Z
Démontage, rectifier les tables, remplacer les pièces usées et défectueuses, réviser le piston hydraulique, Peinture neuve.

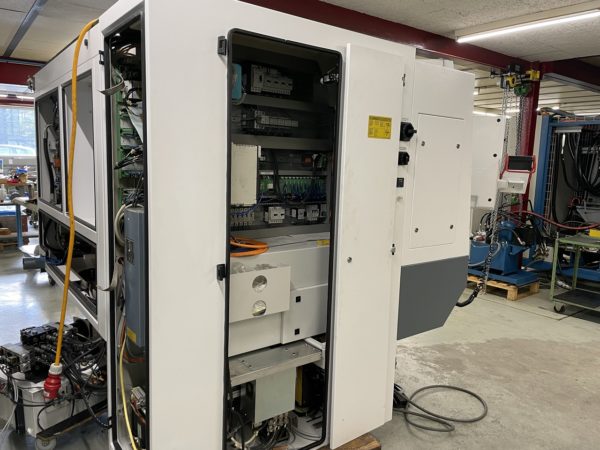

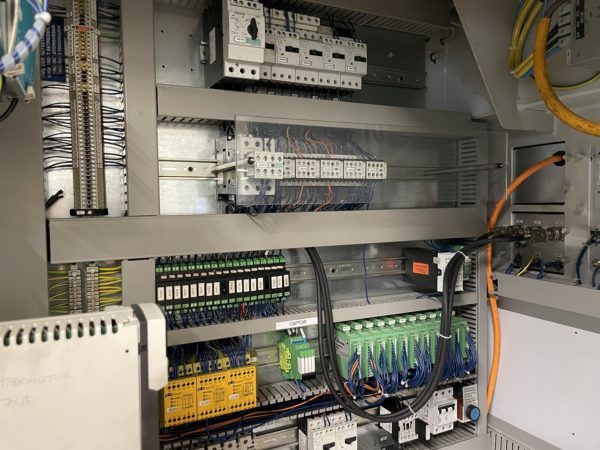

Armoire électrique
Contrôle complet, changement de divers relais.

Peinture
Couleurs: Blanc RAL 9003 et gris RAL 7011

Géométrie selon protocole du fabricant.

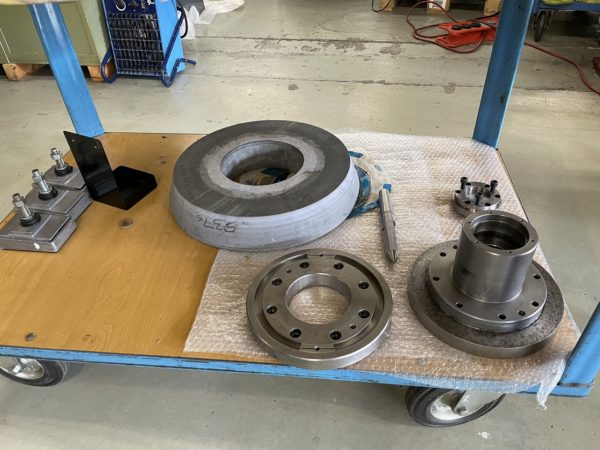

Contrôle et nettoyage de divers accessoires

Origine de fabrication CH
Voltage 400V 50Hz
Dimensions 2700x2350x2100 mm
Poids net machine 4500 kg

CARACTERISTIQUES TECHNIQUES

Commande Fanuc 16i-T

Hauteur de pointe 175 mm
Distance entre-pointe 1000 mm

AXES LINEAIRES
Longueur de rectification 500 mm
Courses : X : 267 mm
Z : 650 mm

POUPEE PORTE-MEULE
Orientation en continu +/- 8.5°
Dimension meule extérieur 500x80x203 mm
Puissance 7.5 kW
Vitesse 44 m/sec.

POUPEE PORTE-PIECE
Type de cône CM5
Axe C +/- 5°
Puissance 1 kW
Vitesse de rotation 30-1000 min-1

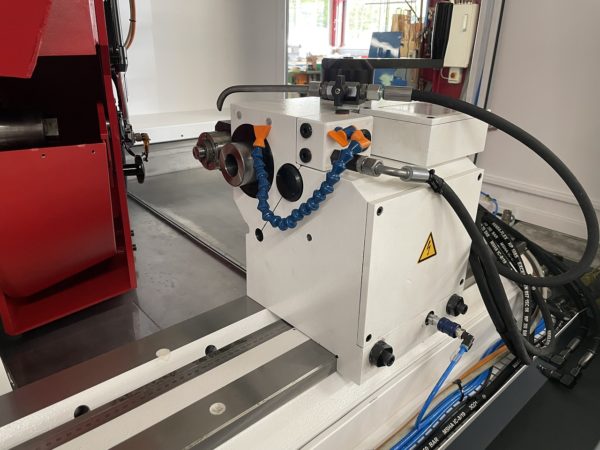

CONTRE-POUPEE
Type de cône CM3
Course fourreau 35 mm
Diamètre fourreau Ø 50 mm
Poids max de la pièce 130 kg

ALIMENTATION ELECTRIQUE
Tension : 400V 50 Hz

Sauf erreur ou omission, les indications techniques vous sont données sans engagement
