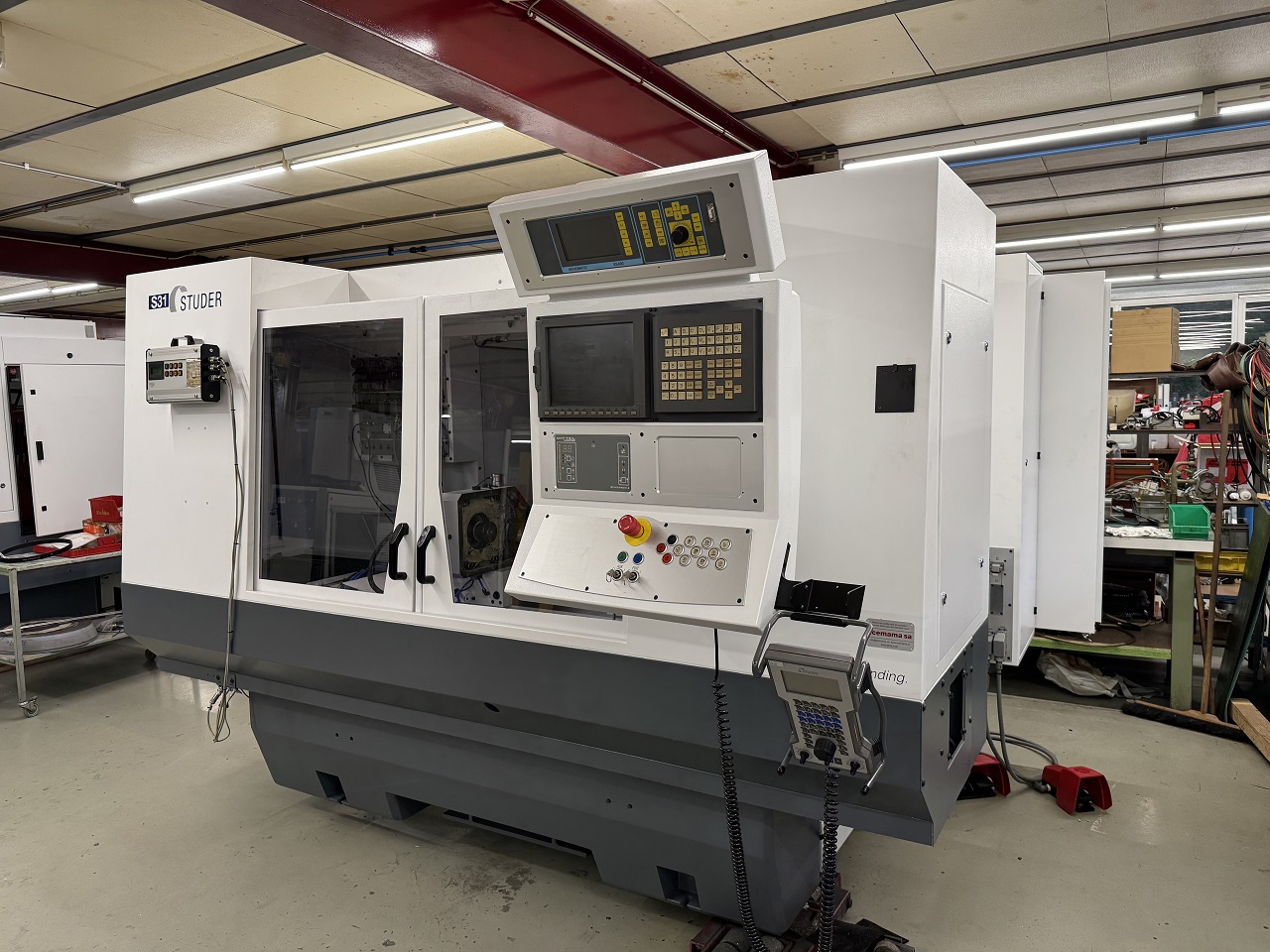

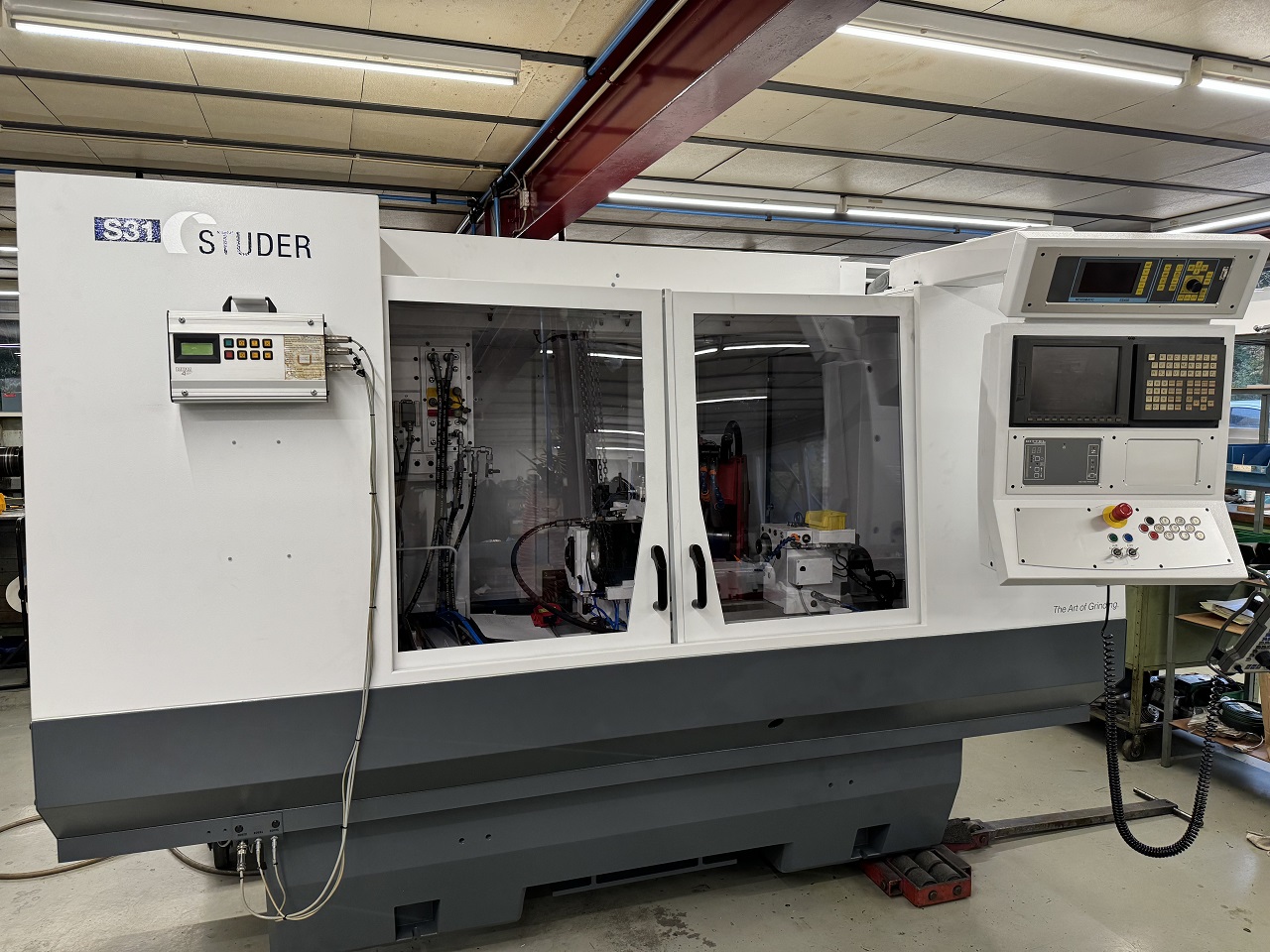

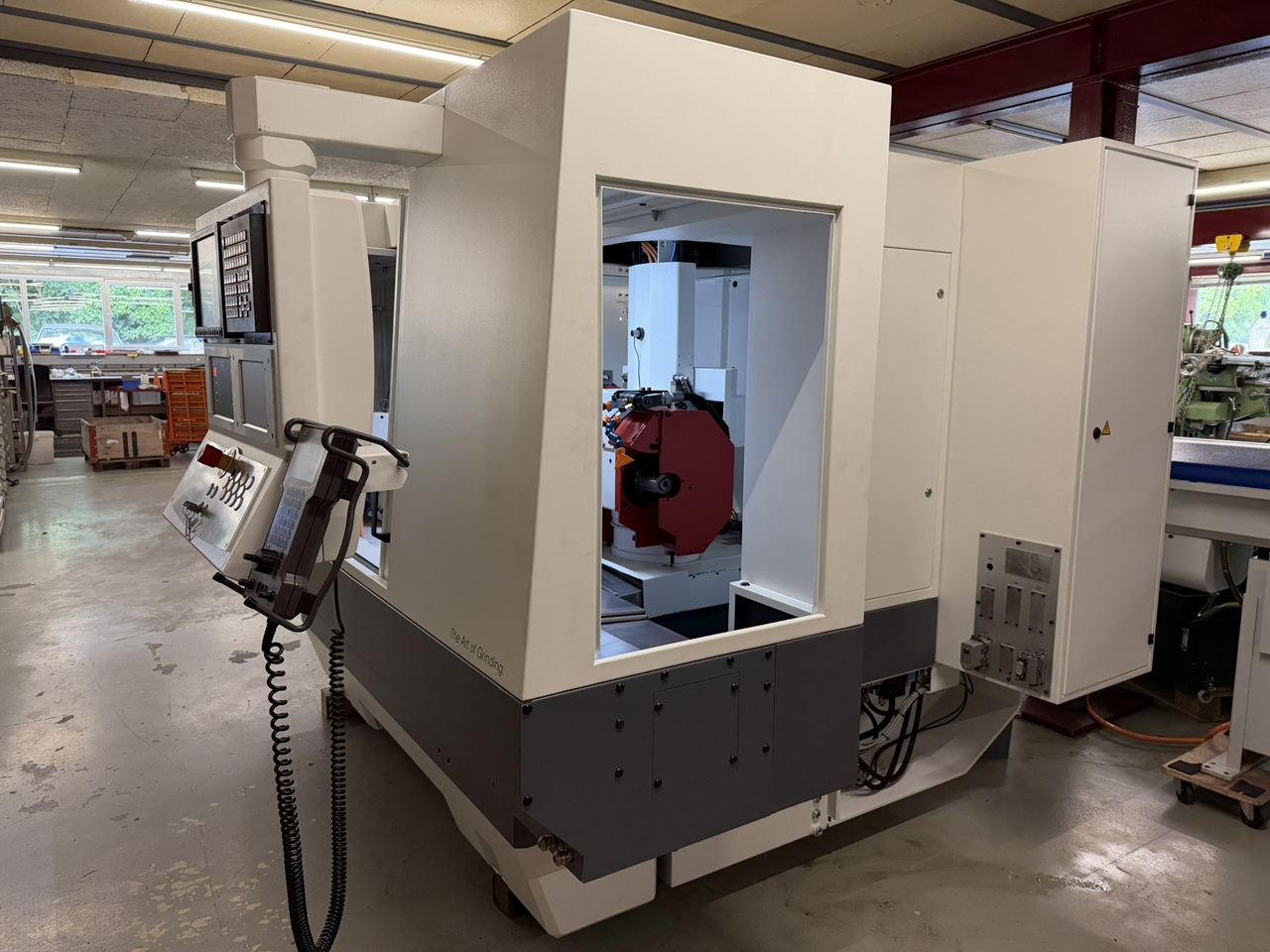

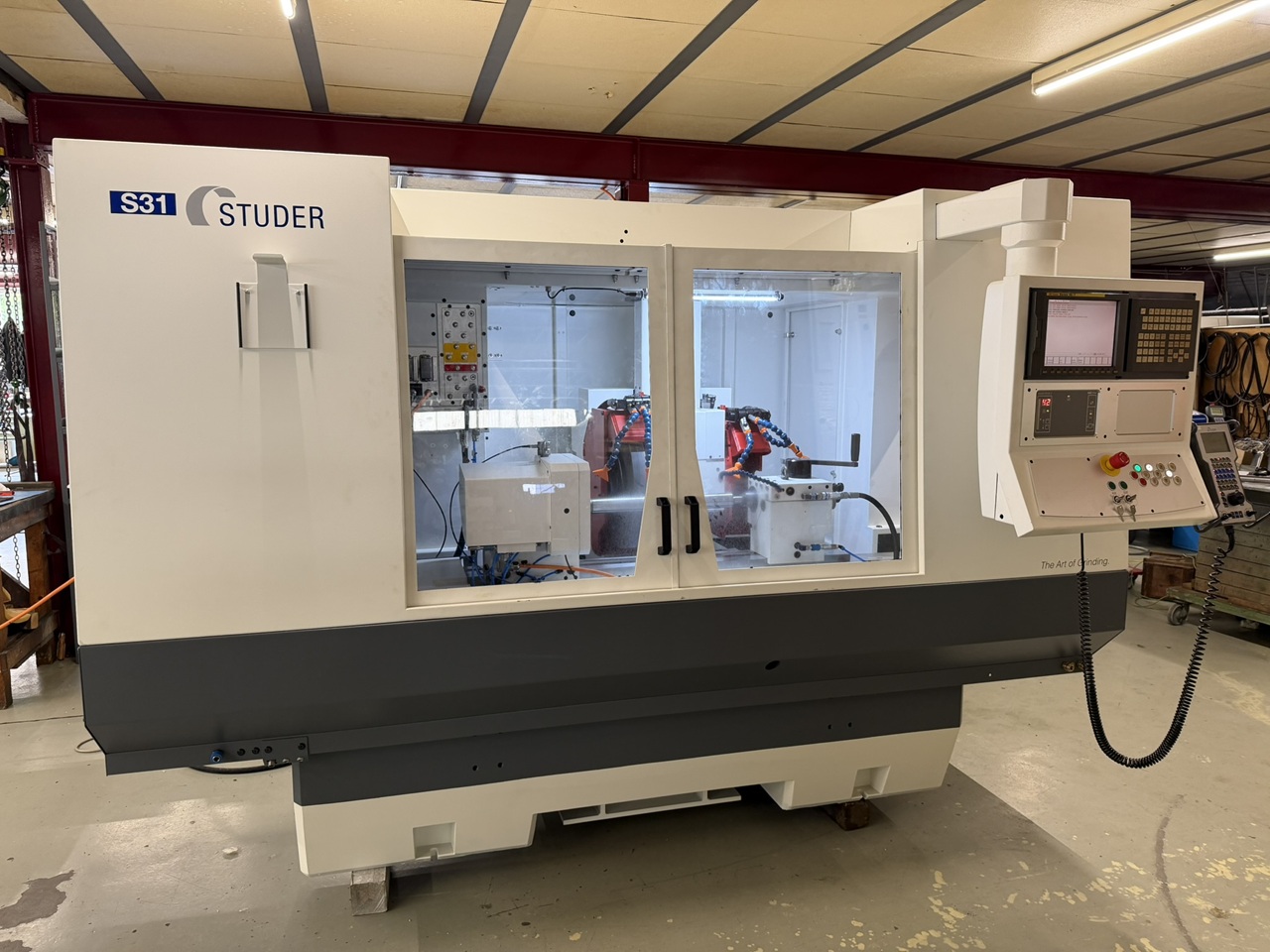

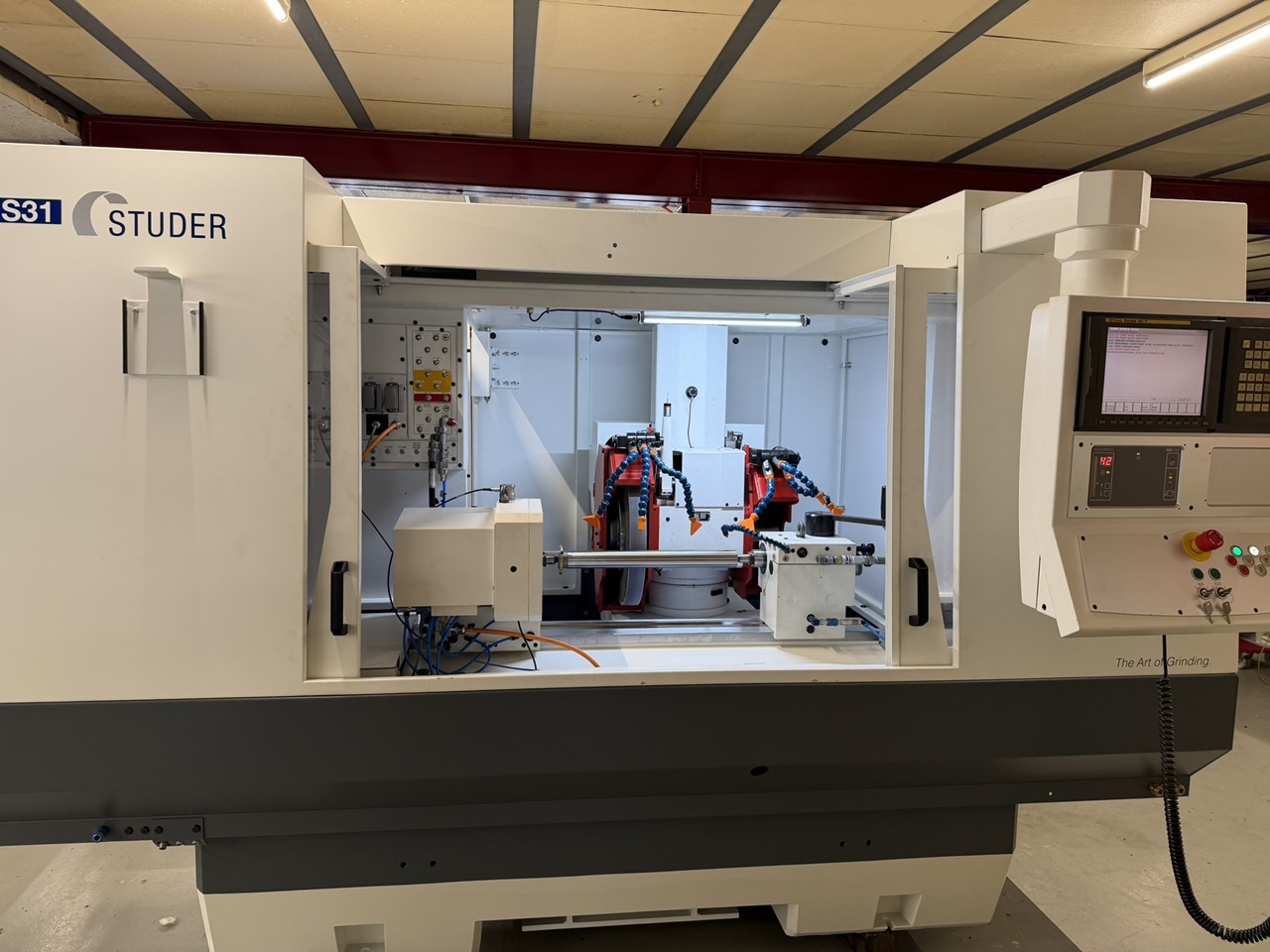

RECTIFIEUSE CYLINDRIQUE STUDER S31 CNC

Inventaire n° 2250029  :
STUDER S31 CNC, S/No. 055 – 030.0221

Complètement révisée: Mécanique, géométrie, hydraulique, et pièces électriques (vérifiées et/ou remplacées)

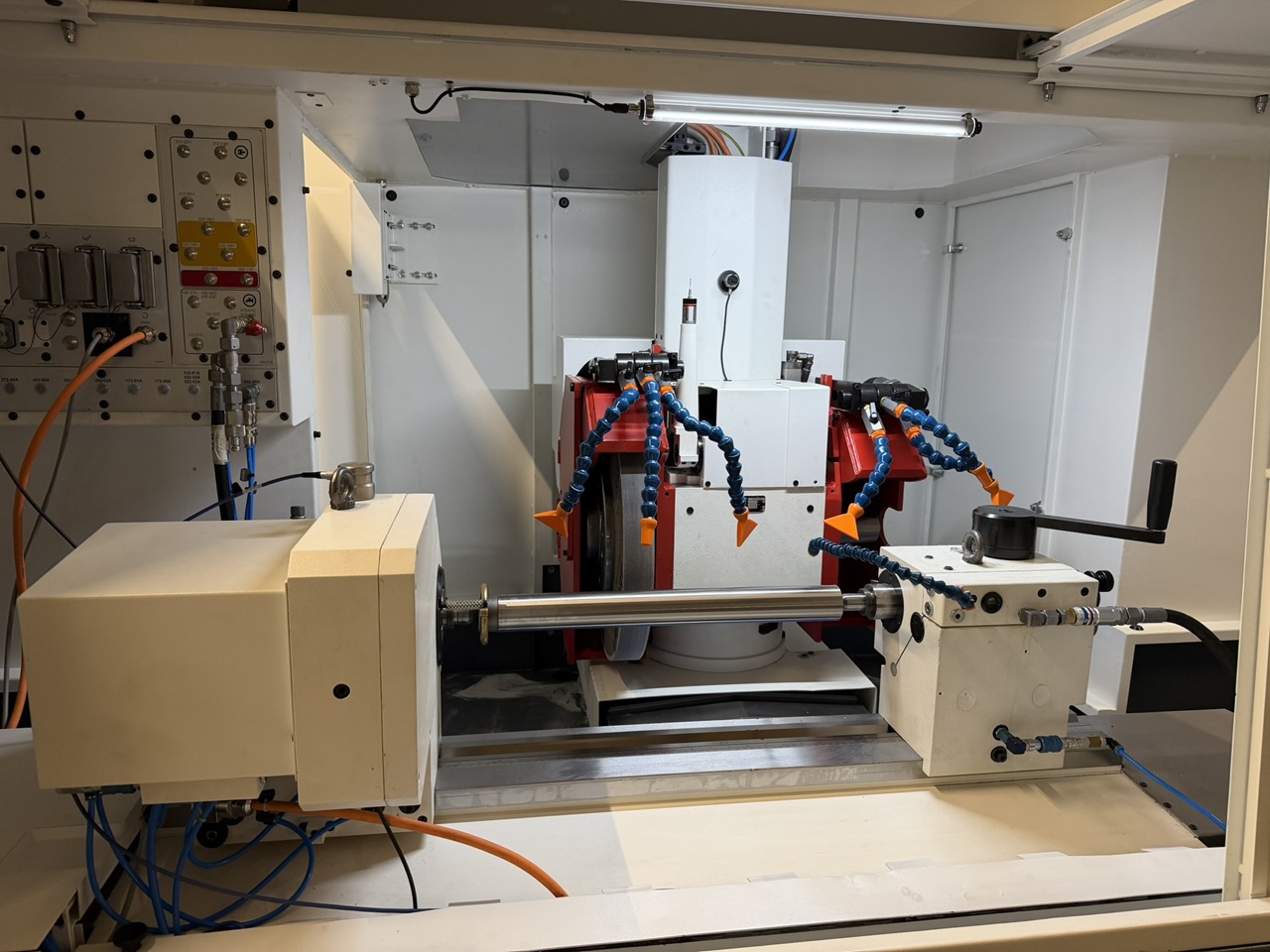

Poupée porte-meule
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, réviser le moteur, remplacer les roulements, remplacer les courroies, démontage broche, remplacer les joints et O-Ring + réglage. Peinture neuve.

Poupée porte-pièce
Démontage, nettoyage pièces, remplacer les pièces usées et défectueuses, réviser le moteur, remplacer les courroies. Nouveaux roulements broche. Peinture neuve.

Contre-poupée
Démonté, contrôlé révisé

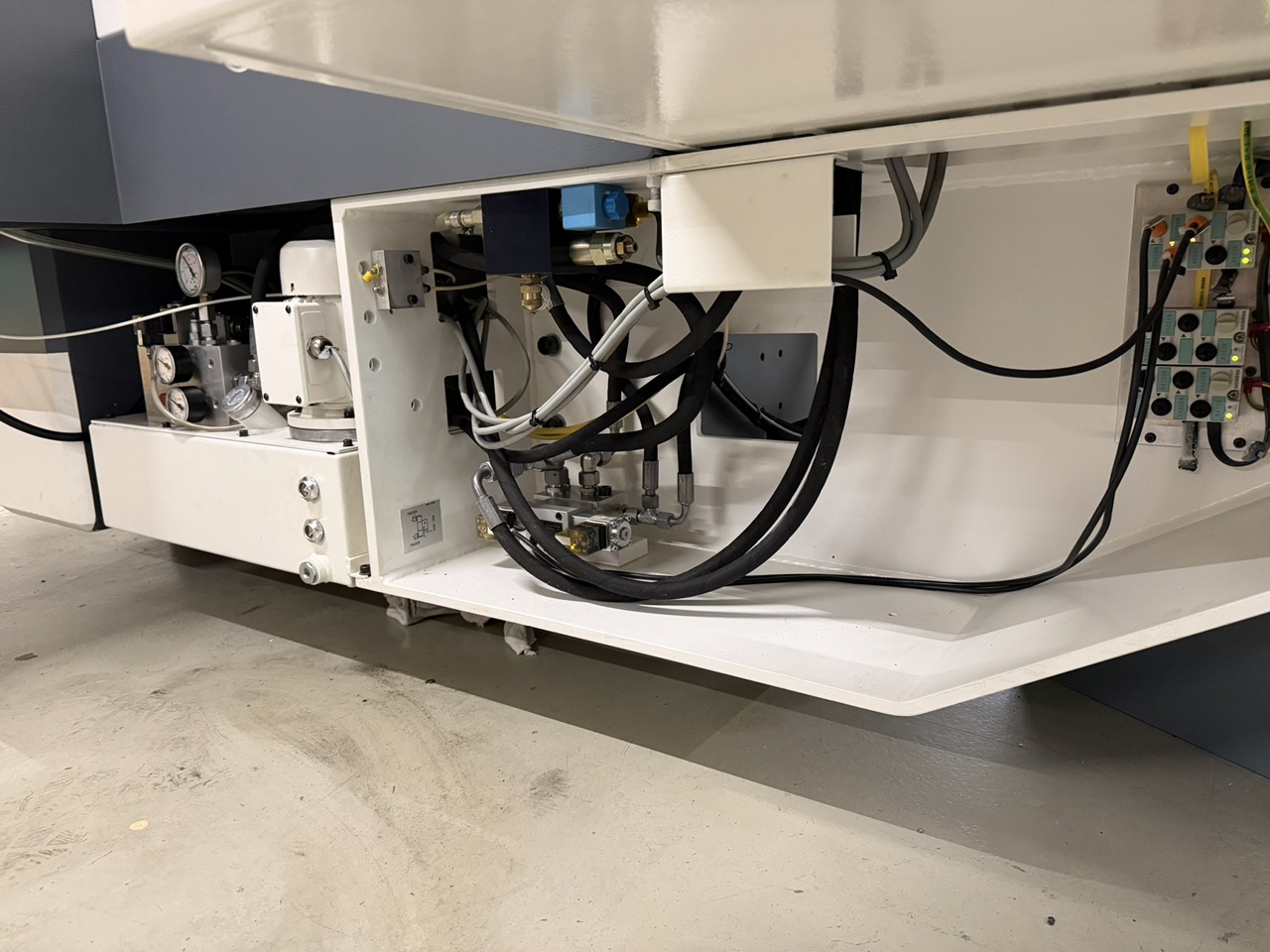

Hydraulique
Démontage, contrôle moteur, remplacer les tuyaux, pièces défectueuses et usées. Contrôler le block hydraulique

Axe X
Démontage, remplacer les pièces usées comme O-Ring, joints, segments etc., réviser le piston hydraulique, rectifier les tables.

Axe Z
Démontage, rectifier les tables, remplacer les pièces usées et défectueuses, réviser le piston hydraulique, Peinture neuve.

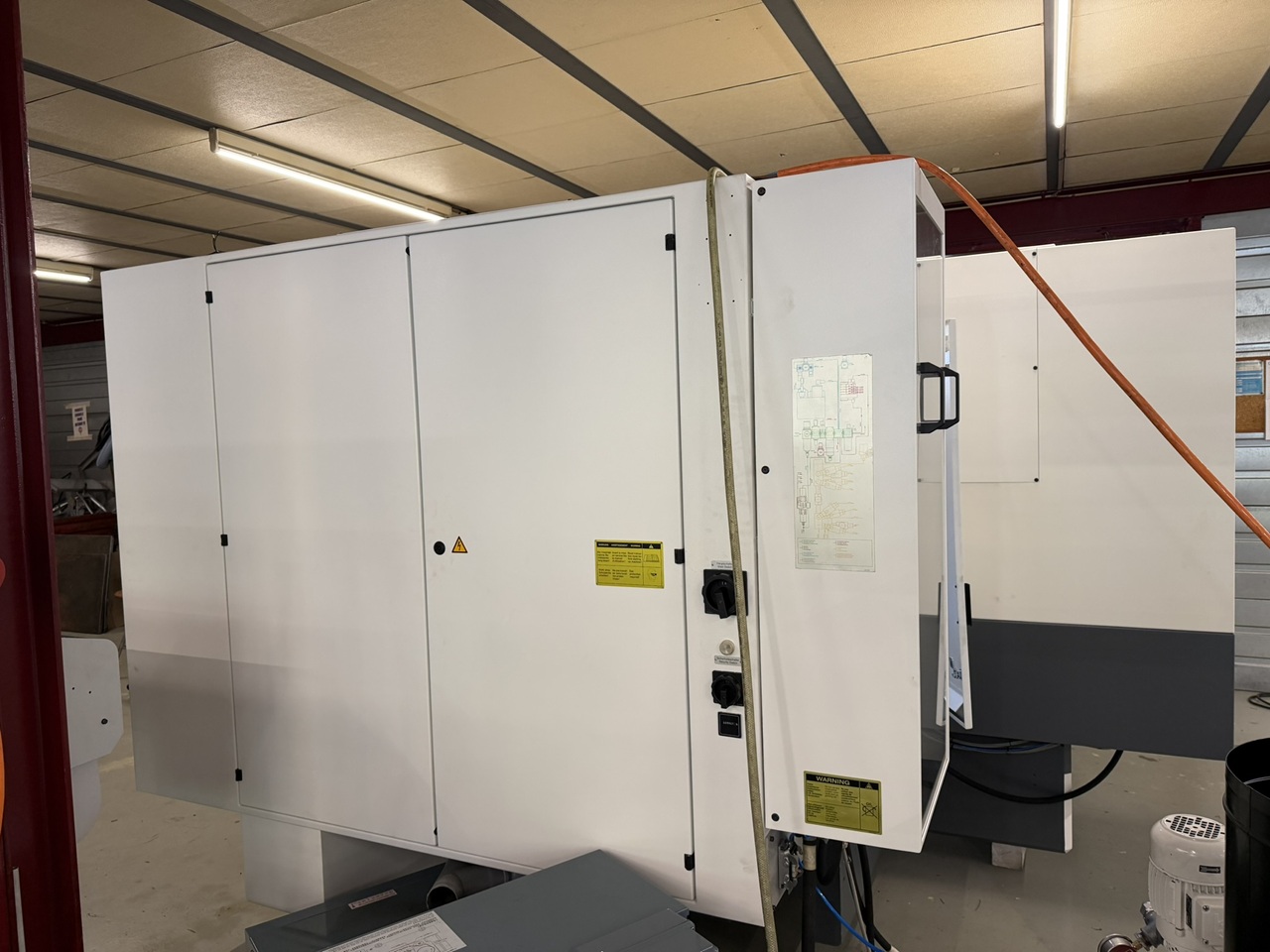

Armoire électrique
Contrôle complet, changement de divers relais.

Peinture
Couleurs: Blanc RAL 9003 et gris RAL 7011

Géométrie selon protocole du fabricant.

Contrôle et nettoyage de divers accessoires

Origine de fabrication CH
Voltage 3x400V
Dimensions 3680x2165x2100 mm
Poids net machine 5500 kg

CARACTERISTIQUES TECHNIQUES

Hauteur de pointe : : 175 mm
Entre-pointe : 650 mm

COULISSE LONGITUDINALE (Z)
Déplacement maximal 800 mm
Vitesse : 0,001 – 10’000 mm/min
Résolution 0,0001 mm

COULISSE TRANSVERSALE (X)
Course maximale 254 mm / SPW 650
Vitesse : 0,001 – 5’000 mm/min
Résolution 0,0001 mm

Poids maximal de la pièce serrée entre-pointes 80 kg

CONTRE-POUPEE
Cône : morse 3
Fourreau Ø 50 mm
Course du fourreau 35 mm

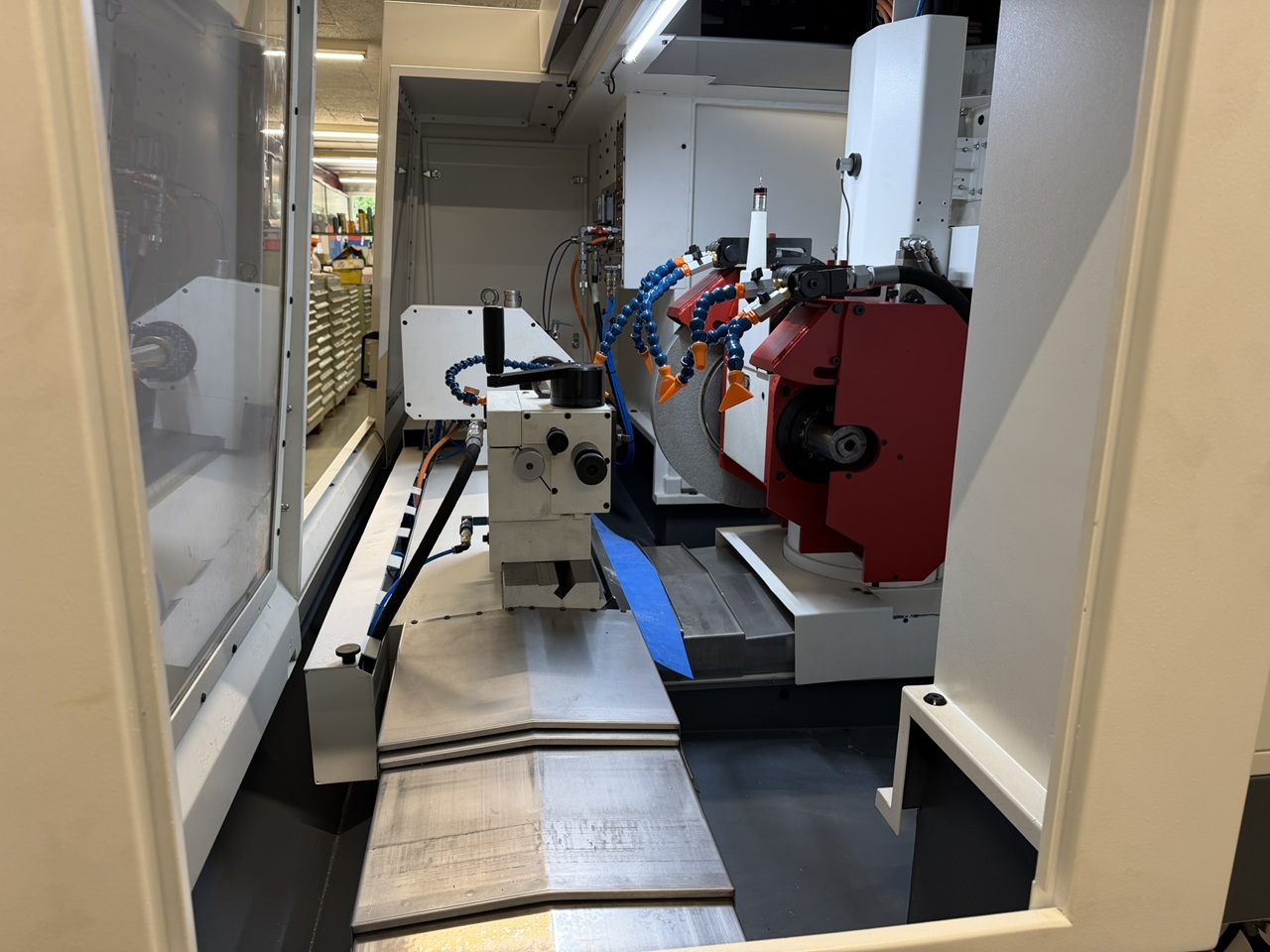

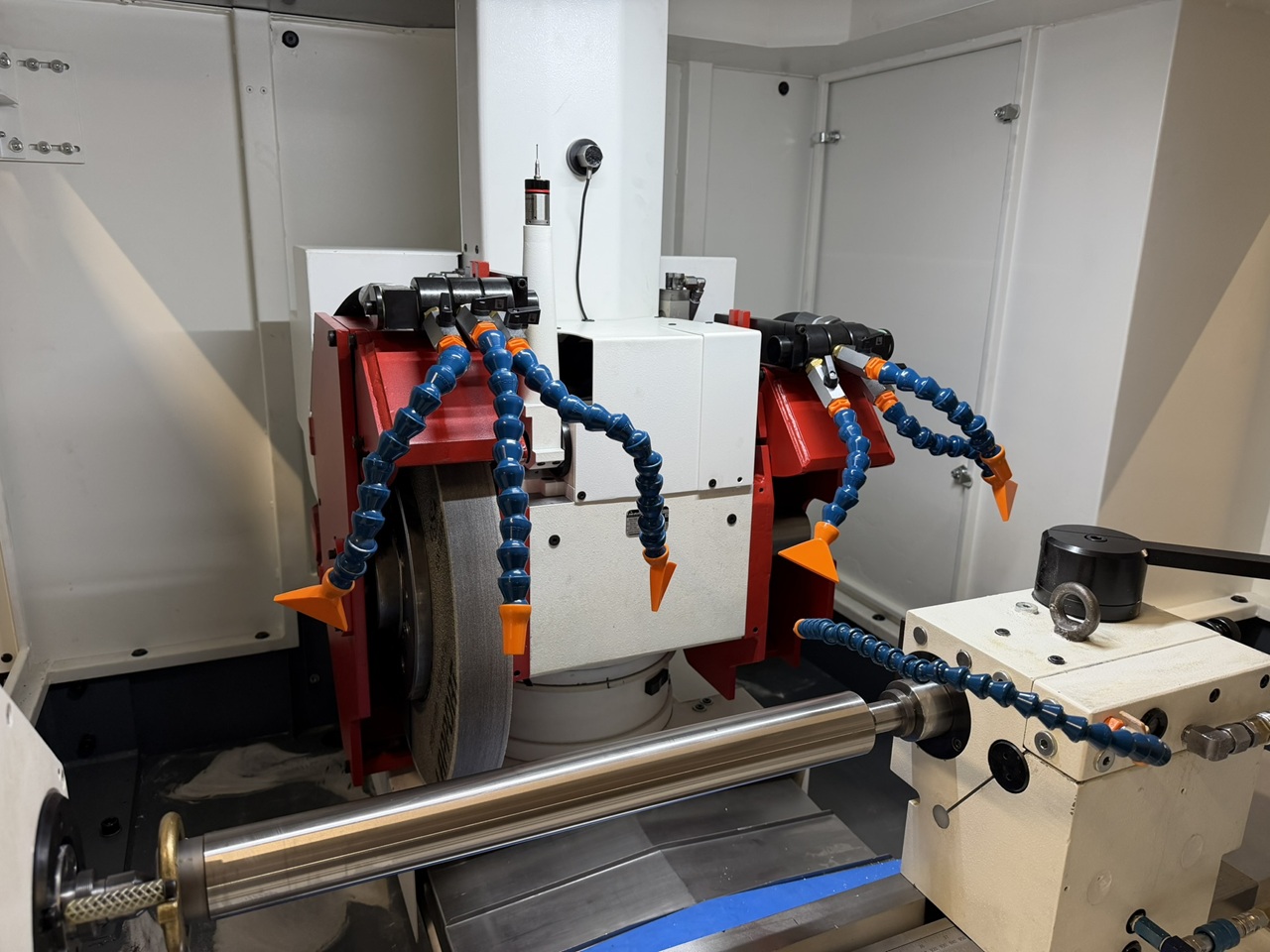

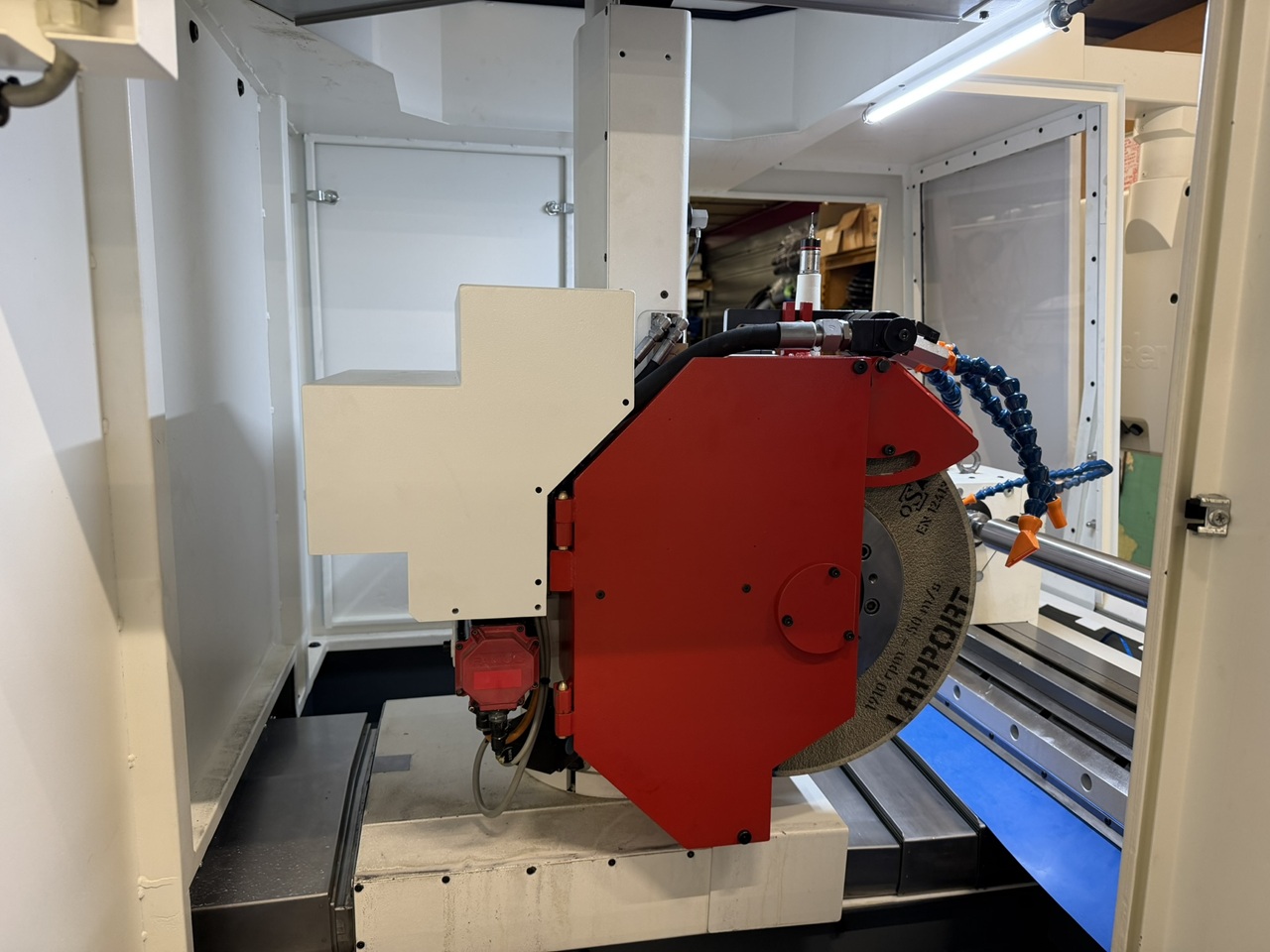

POUPEE PORTE-MEULE UNIVERSELLE
Dimension meule gauche : 500 x 80 x 203 mm
Dimension meule droite : 400 x 80 x 203 mm
Puissance poupée porte meule : 12,5 kW
Vitesse rotation : 3.200 min-1
Vitesse de coupe programmable jusqu’à : : 50 m/s
Course axe B : -15 à +195°
Précision d’indexation axe B : 1 °

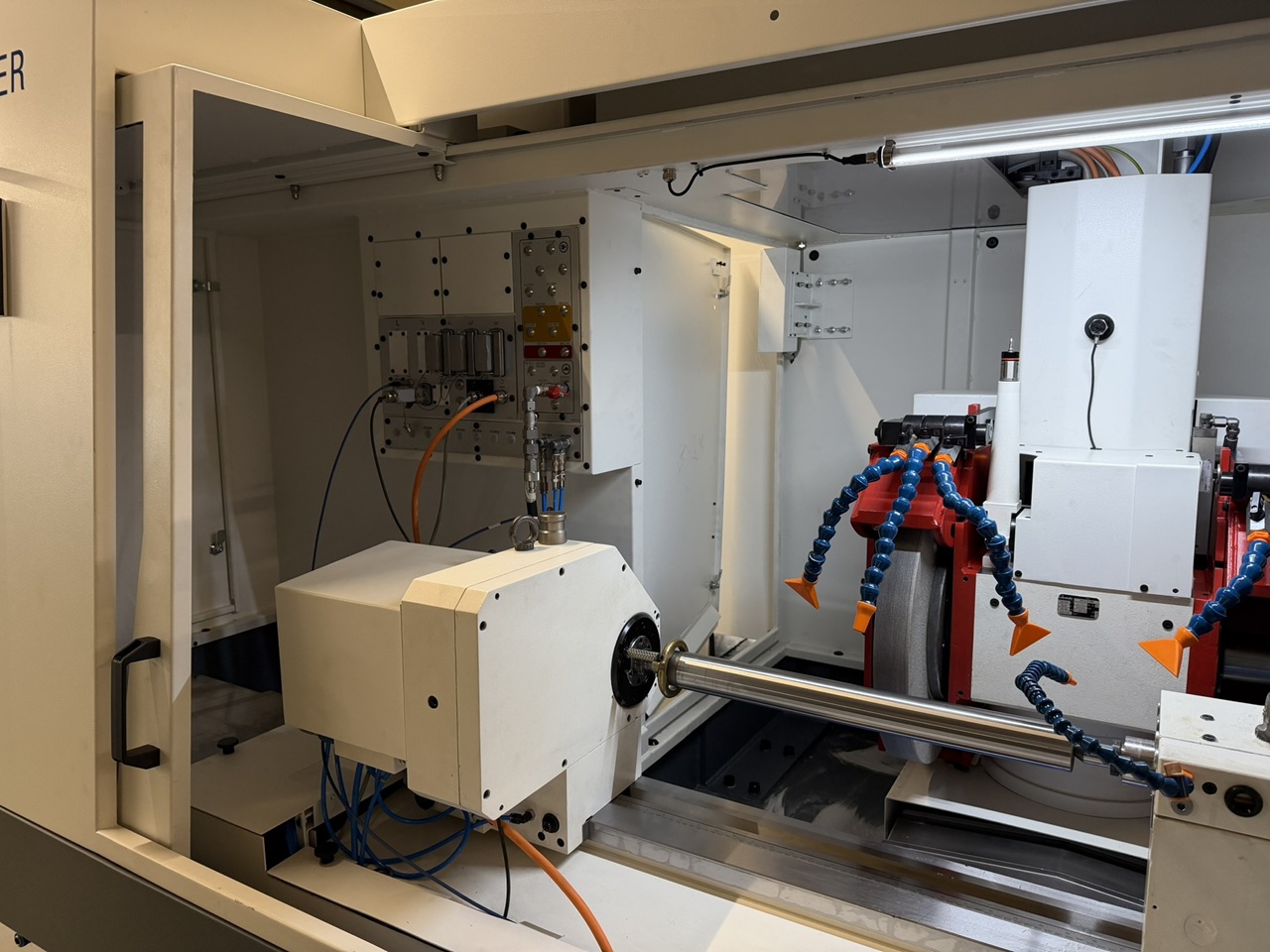

POUPEE PORTE PIECE GAUCHE
Cône : CM3
Puissance : : 4 kW
Vitesse rotation : 1-1000 min-1
Précision d’indexation axe C : 0,001 °

POUPEE PORTE PIECE DROITE
Cône : CM3
Puissance : : 4 kW
Vitesse rotation : 1-1000 min-1
Précision d’indexation axe C : 0,001°
Avance hydraulique avec contrôle de pression

Sauf erreur ou omission, les indications techniques vous sont données sans engagement
