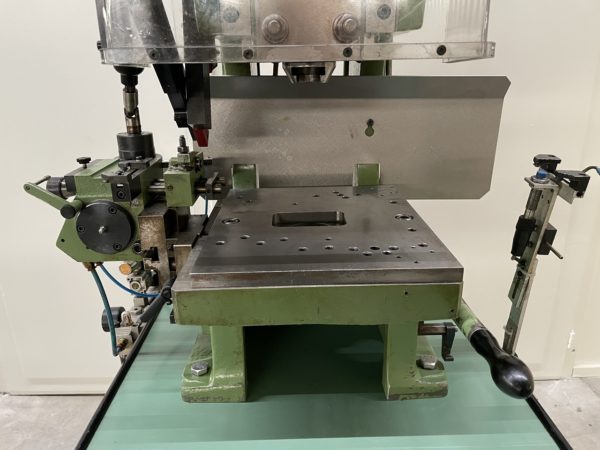

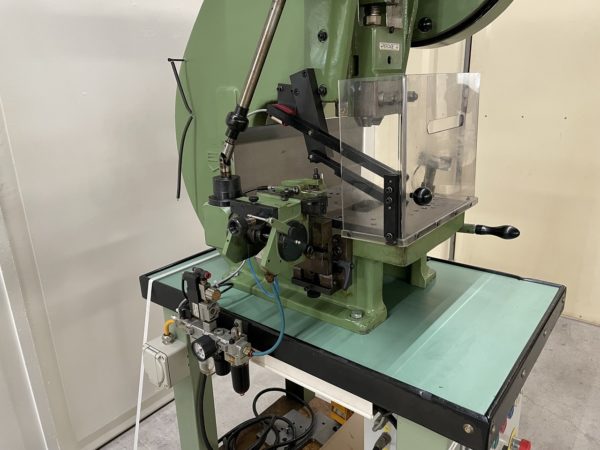

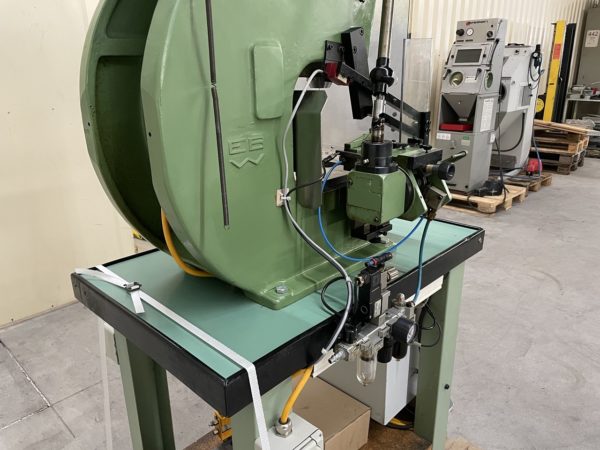

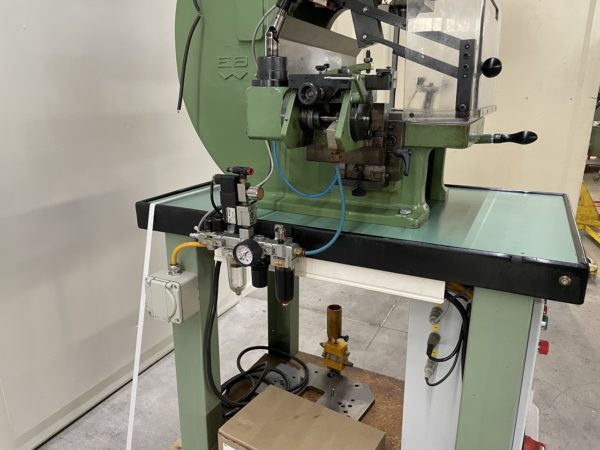

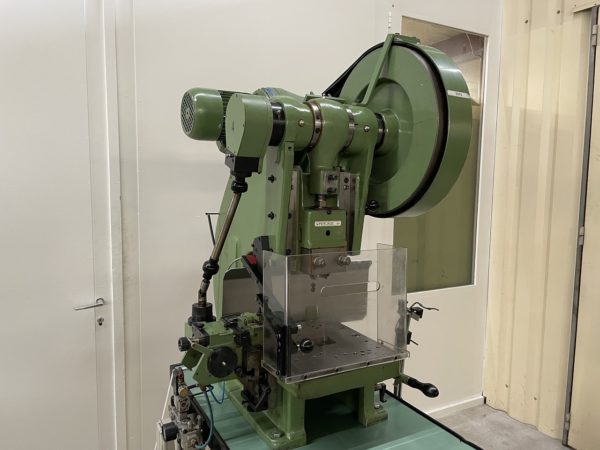

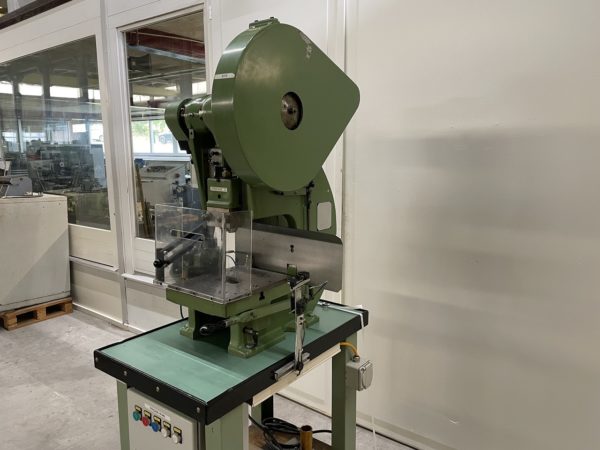

PRESSE EXCENTRIQUE “BEUTLER” D8-200

Origine de fabrication Suisse
Voltage 380/50/3
Poids net avec moteur, sans socle 245-295 kg
Poids net du pied (socle) normal 95 kg
Position douanière 8462.9930

CARACTERISTIQUES TECHNIQUES
TYPE D-8 / D8-200 :

Puissance maximum 8 tons
Section max. à cisailler pour Rc=40 kg/mm2 200 mm2
Course fixe normale 20 mm
Course variable stroke, standard range 4-36 mm
Course variable, gamme extra grande 8-50 mm
Hauteur max. entre table (sans plateau) et coulisseau 220 mm
Epaisseur du plateau mobile 42 mm
Passage normal dans le plateau dia. 50 mm
Passage dans la table dia. 60 mm
Alésage dans le coulisseau, dia.Xprofondeur 38×60 mm
Réglage du coulisseau (allongement de la bielle) 70 mm
Surface de la base du coulisseau (largeurXprofondeur) 105×90 mm
Puissance nécessaire en CV 1/3
Dimensions du volant, dia. X largeur 410×85 mm
Vitesse normale du volant 180 RPM

CARACTERISTIQUES TECHNIQUES
TYPE D-8 :
Distance du centre du coulisseau au bâti 100 mm
Ecartement entre les montants du bâti 170 mm
Surface de la table largeur X profondeur 270×190 mm

CARACTERISTIQUES TECHNIQUES
TYPE D8-200 :
Distance du centre du coulisseau au bâti 200 mm
Ecartement entre les montants du bâti 160 mm
Surface de la table largeur X profondeur 270×300 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement
