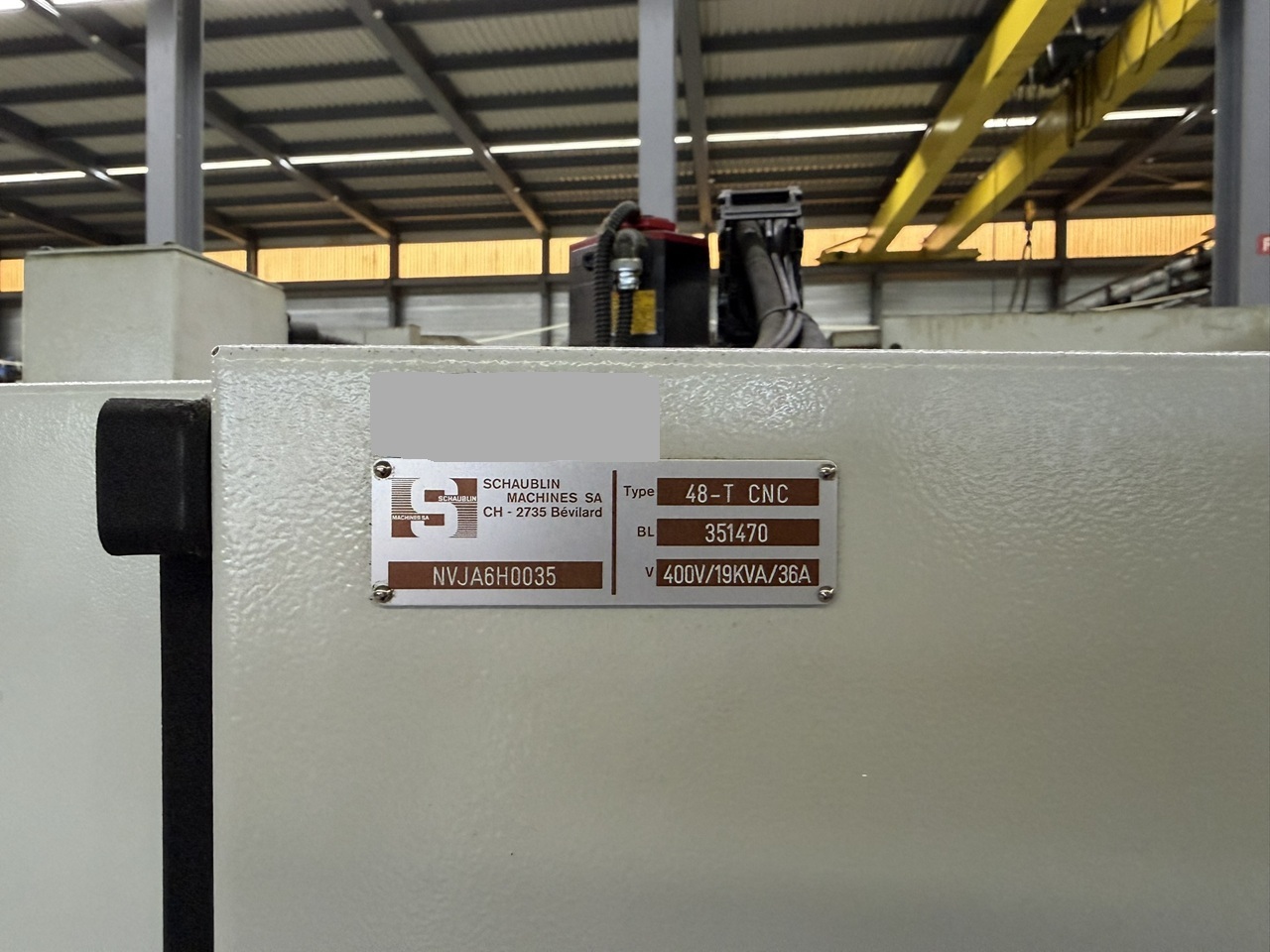

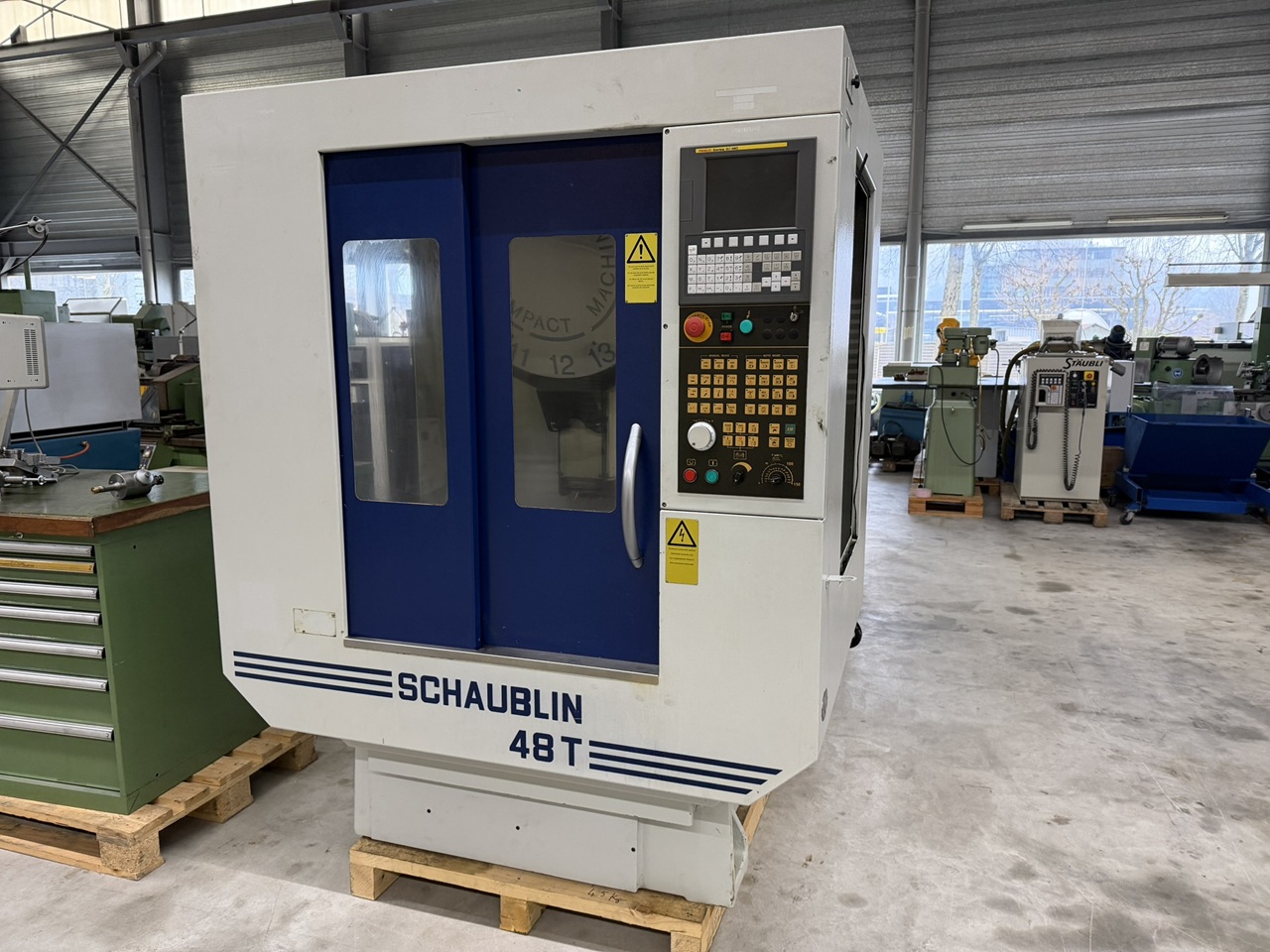

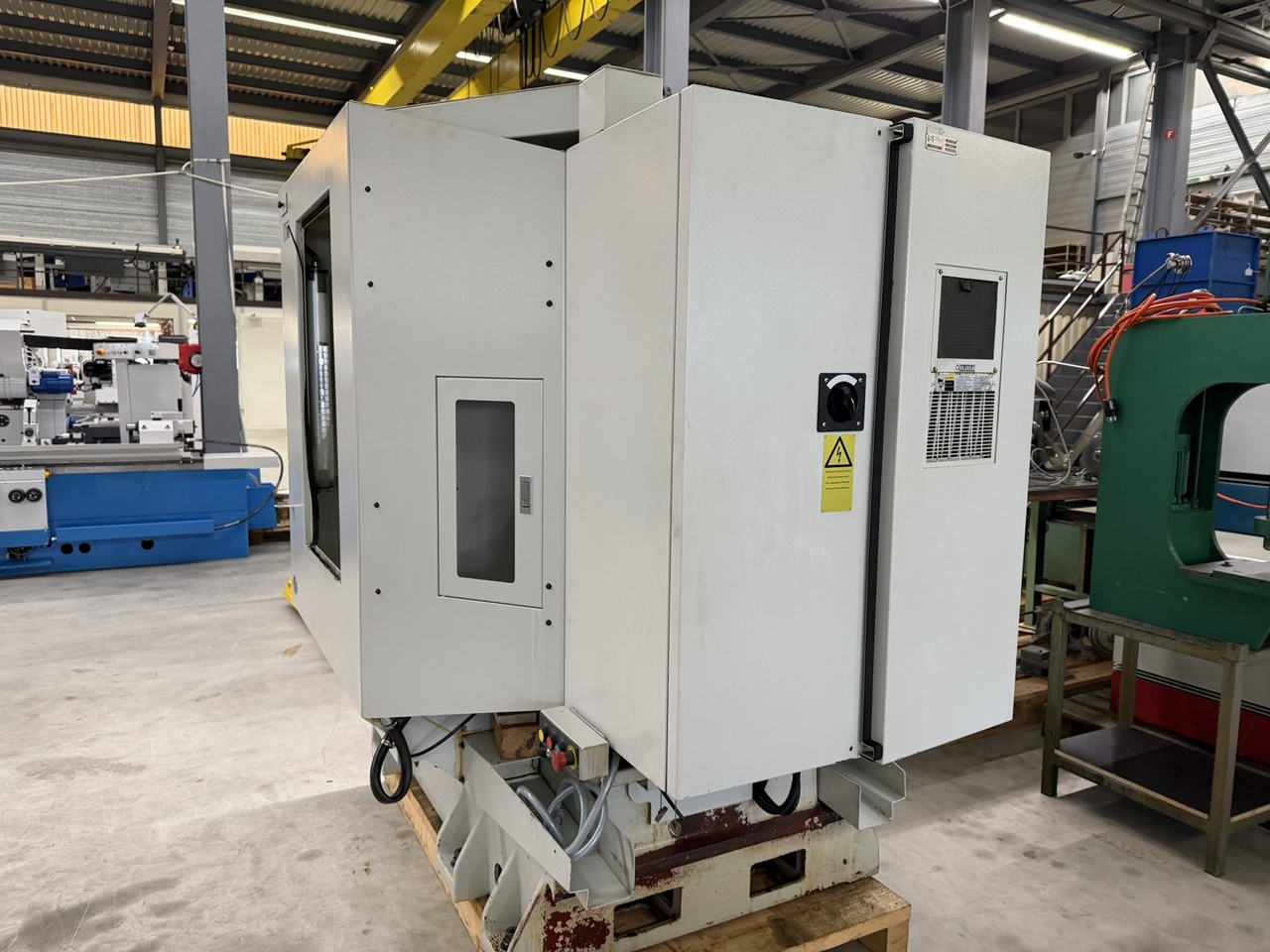

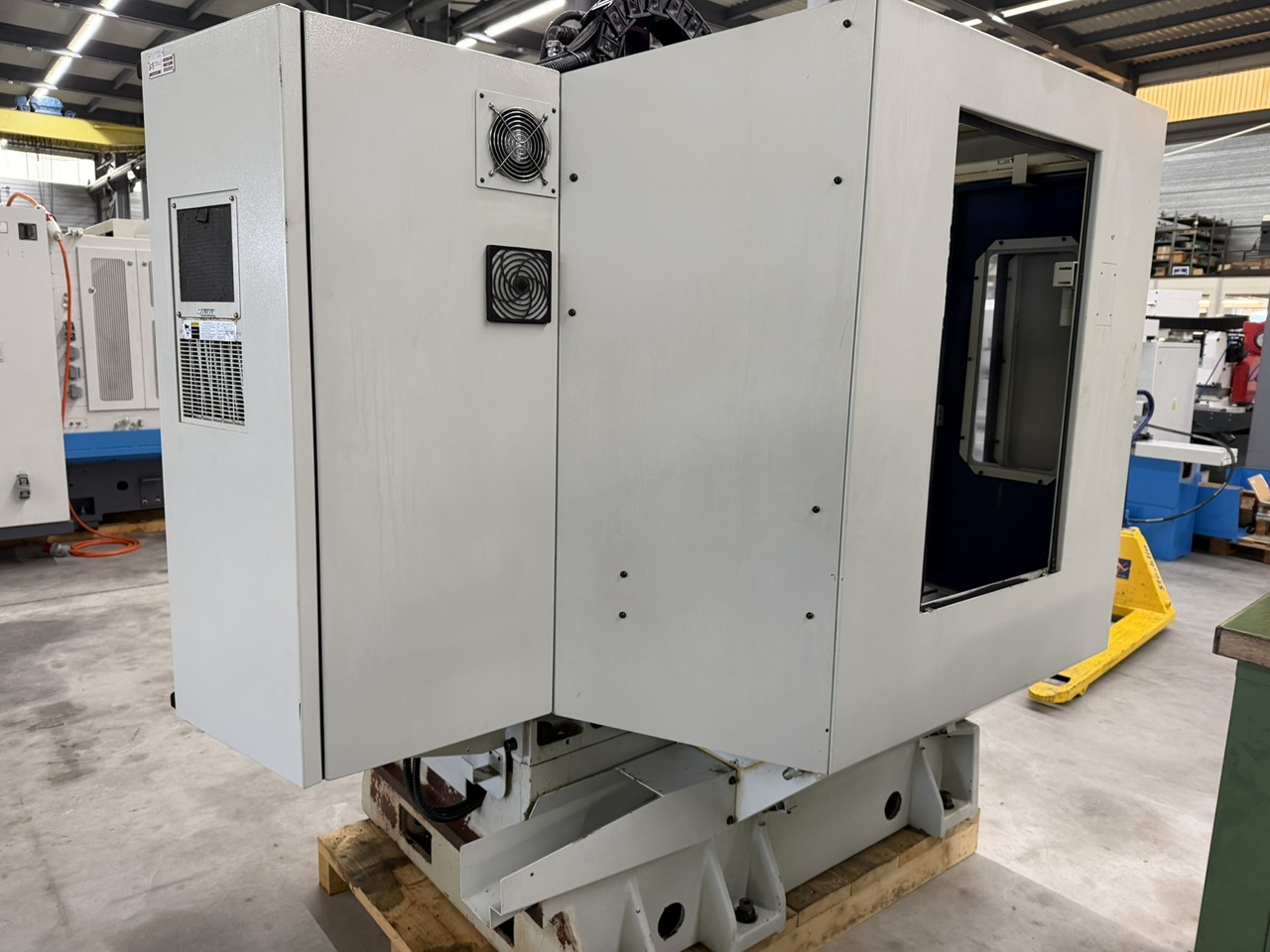

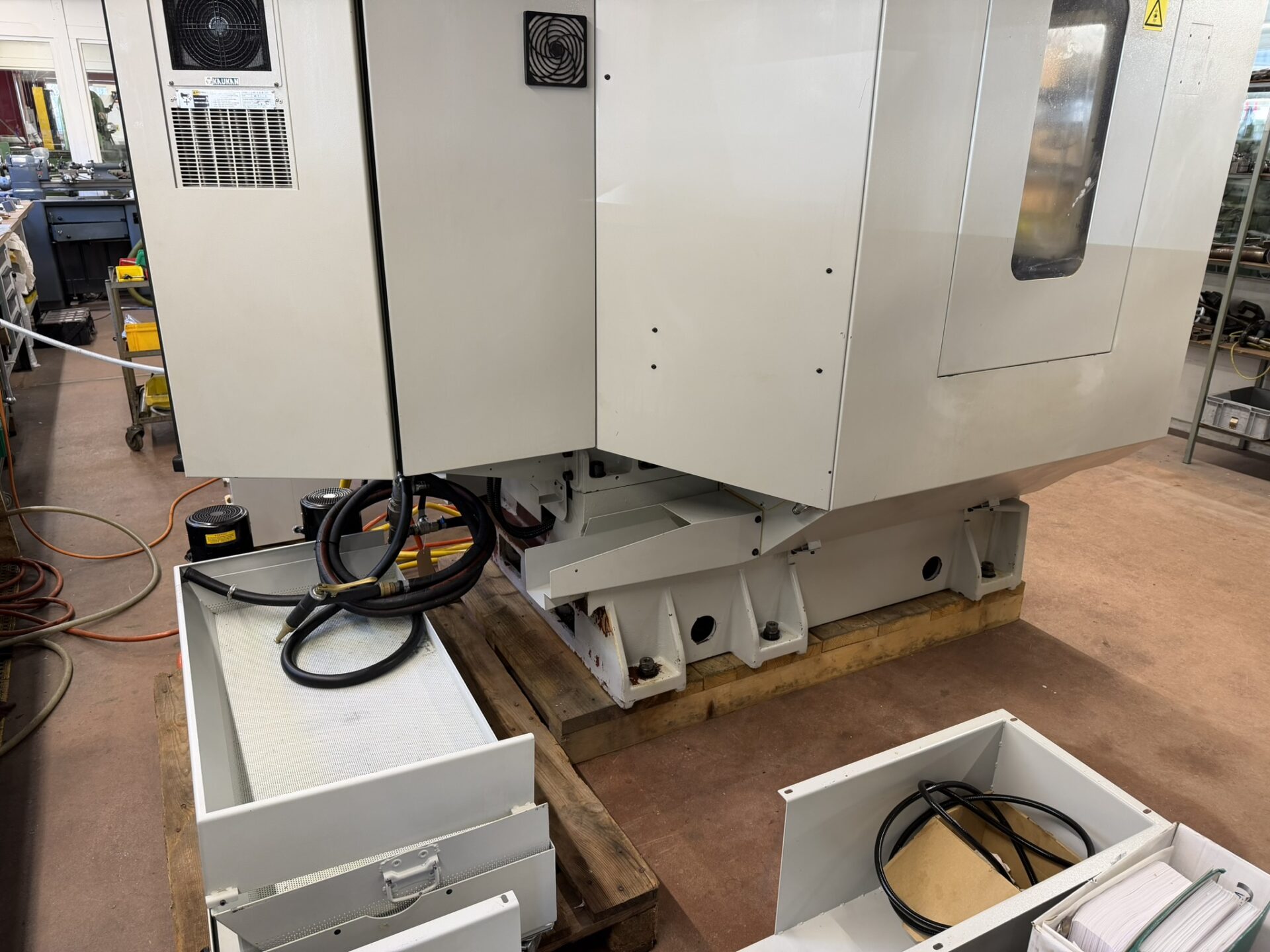

CENTRE USINAGE VERTICAL SCHAUBLIN 48-T CNC

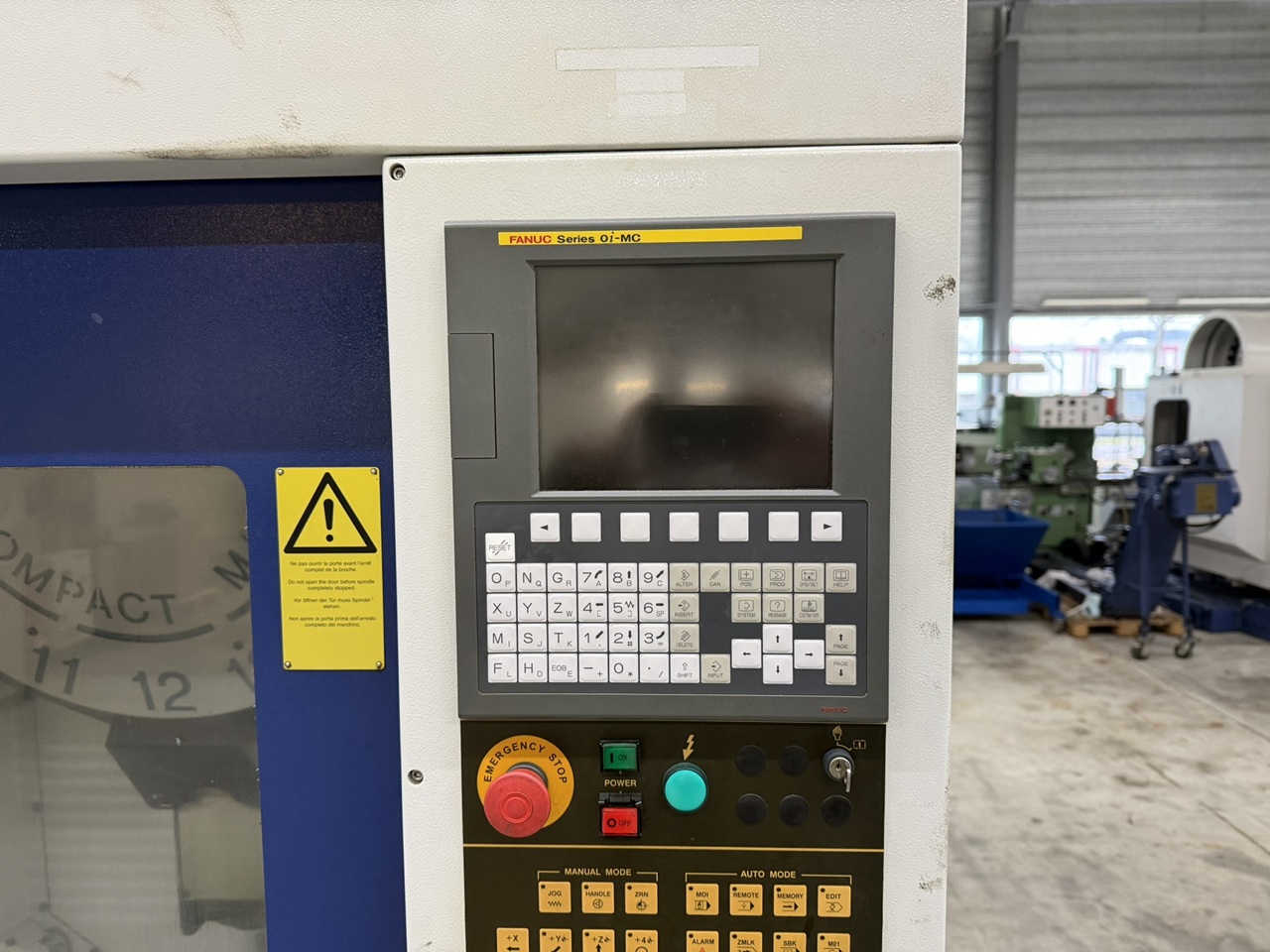

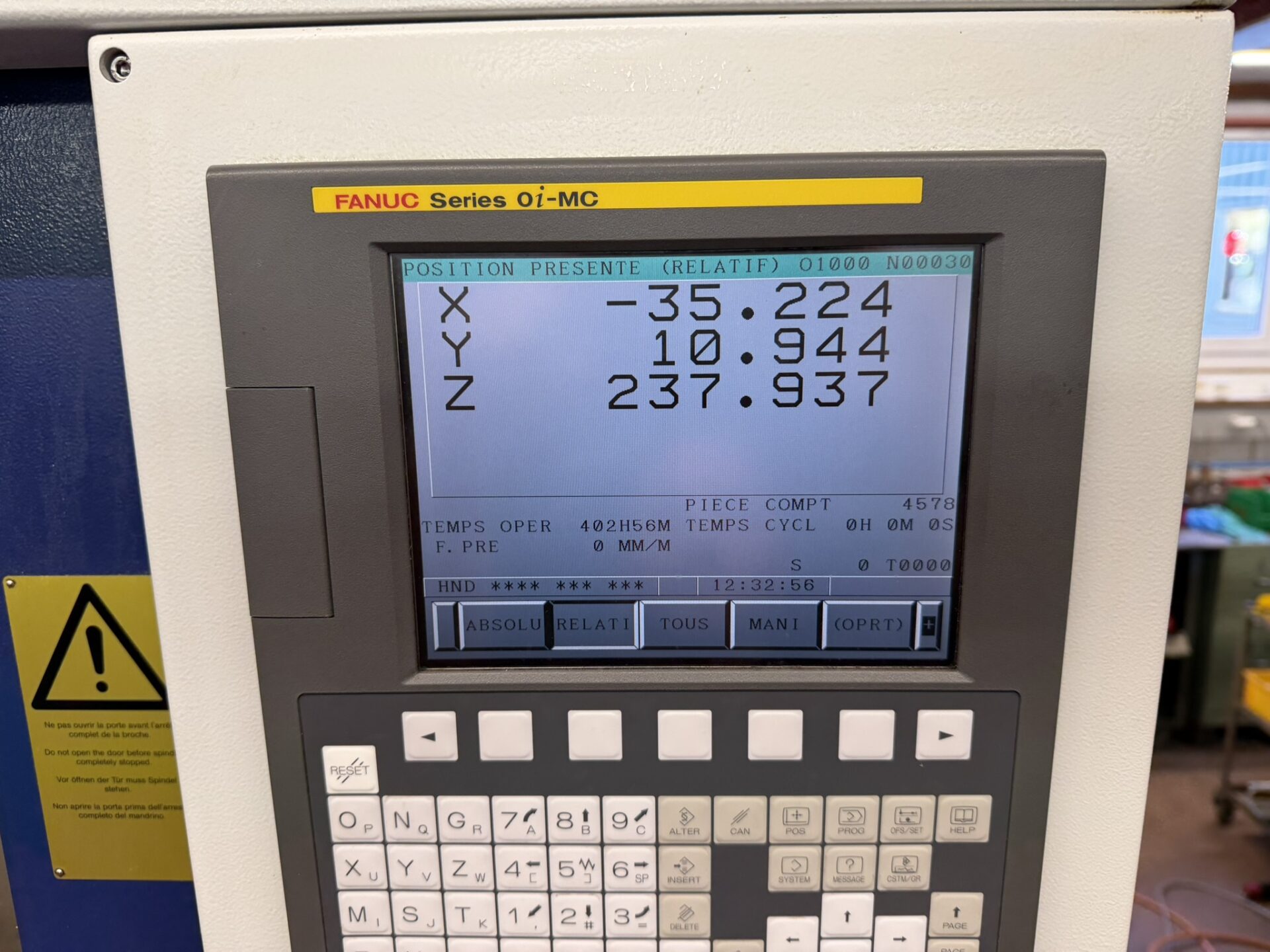

3 axes, changeur d'outils 14 postes, Fanuc Oi-MC
Broche ISO30 15'000 min-1, Renishaw TS27R pour mesure de l'outil
Année 2007

CARACTERISTIQUES TECHNIQUES

Machine de base
Course longitudinale, axe X : 480 mm
Course transversale, axe Y : 400 mm
Course verticale, axe Z : 430 mm
Distance nez de broche – table : 150-580 mm
Distance centre broche – colonne : 420 mm

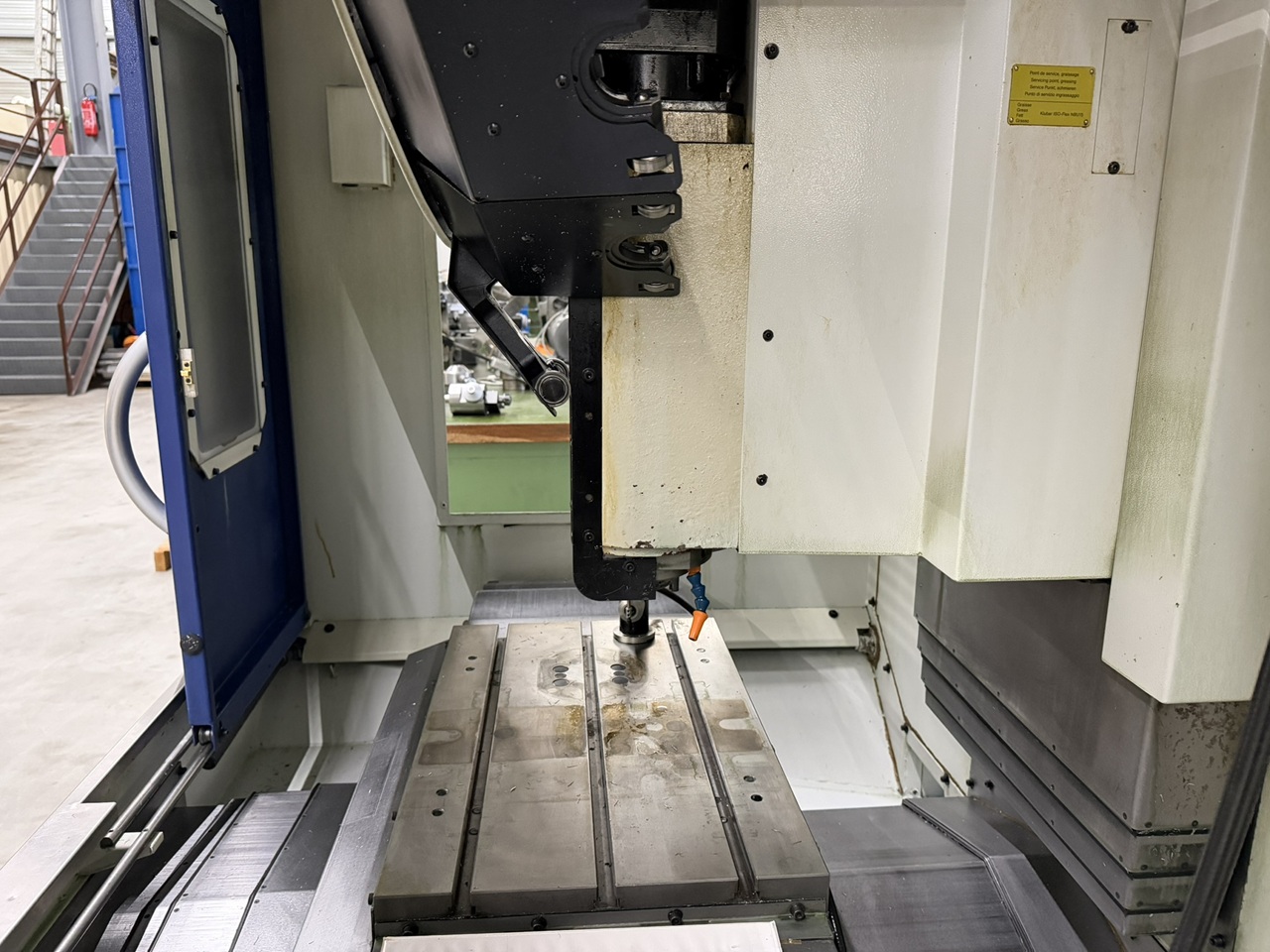

Table
Longueur : 600 mm
Largeur : 400 mm
Charge maximale admissible : 250 kg
Rainures-T (largeur/n°) : 14 mm / 3
Distance entre les rainures : 125 mm

Broche
Cône de broche : ISO 30
Puissance du moteur : 5,5 kW
Entraînement direct
Vitesse : 15'000 t/min
Couple : 17.5 Nm
Force de serrage des outils : 350 kgF

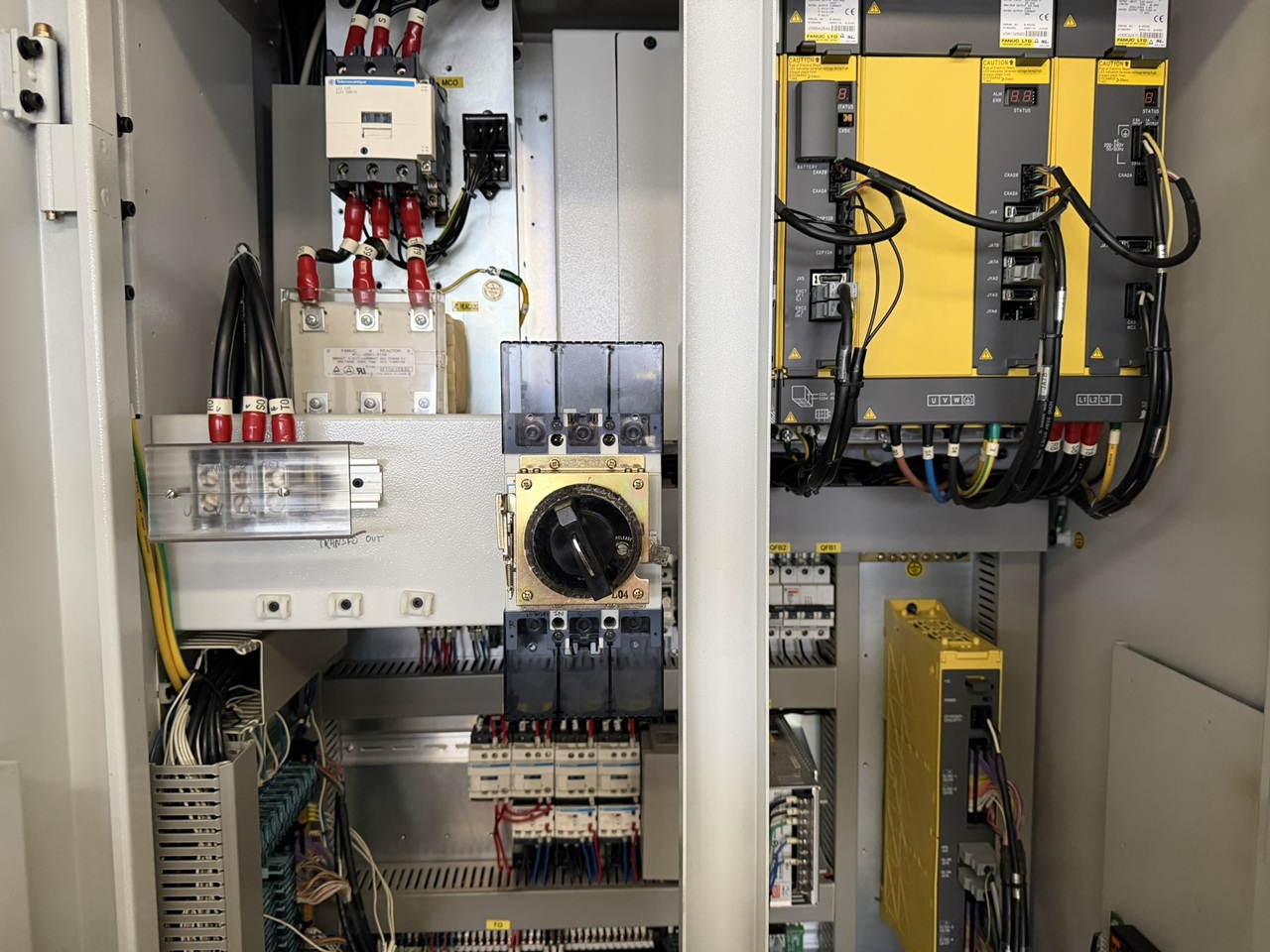

Moteur d’axes
Fanuc : 1.6 kW

Avance
Vitesses rapides (chaque axe) : 48 m/min
Vitesse de coupe max : 15 m/min
Vitesse manuelle max : 1-15'000 m/min

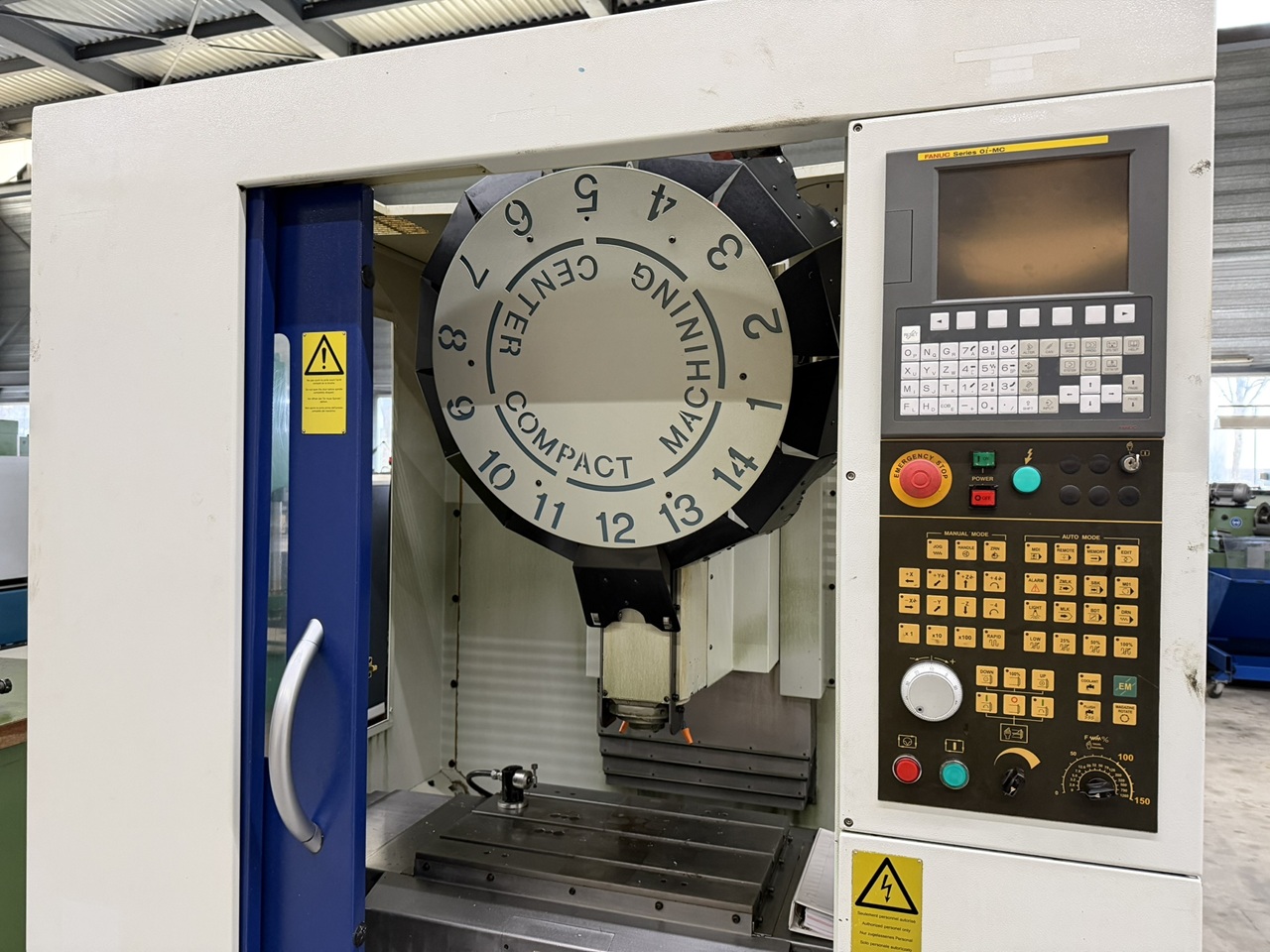

Changeur d’outils
Cône : ISO 30
Diamètre max outils : 90 mm
Diamètre max, avec 1 place libre random
Poids max outils : 3kg
Longueur max outils : 200 mm

Précision
Positionnement : +/- 0.005 mm
Répétabilité (chaque axe) : 0.002 mm

Vis à billes
Diamètre (tous les axes) : 32 mm
Pas : axe X/Y : 16 mm
Pas : axe Z : 8 mm

sauf erreur ou omission les indications techniques vous sont données sans engagement
