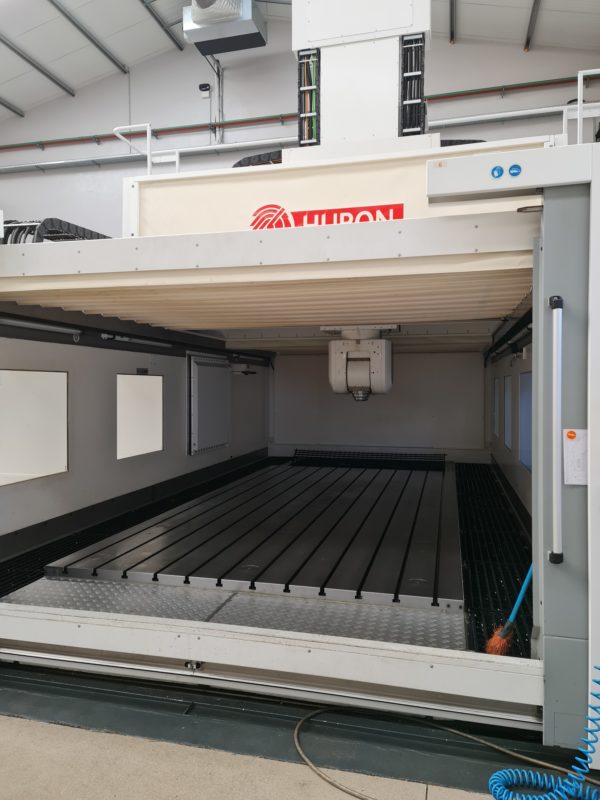

CENTRE D’USINAGE HURON TYPE KXG 45-23

Origine de fabrication : FR
Voltage :
Dimensions : 995x820x500 cm
Poids net machine : 65’000 kg

CARACTERISTIQUES TECHNIQUES

AXES LINEAIRES X / Y / Z
Course X : 4’500 mm
Course Y : 2’300 mm
Course Z : 800 mm
Avances rapides : X-Y = 60 m/min
: Z = 45 m/min
Accélération sur axe : X = 4 / Y = 4,5 / Z = 6 m/s2

TABLE
Surface : 4’700 x 2’480 mm
Charge admise : 25’000 kg
Distance min./max. nez de broche – surface table : 150 / 950 mm

TETE / AXES ROTATIFS B – C
Axe B : +/- 95°
Axe C : +/- 190°
Vitesse de rotation : 60 min-1

PRECISION
Incertitude : P (X / Y / Z) axes linéaires : 25 / 10 / 10 µm
Répétabilité : Ps medium (axes linéaires) : 5 / 5 / 5 µm
Incertitude : P axes rotatifs : 10 sec.
Répétabilité : Ps medium (axes rotatifs) : 5 sec.

BROCHE
Vitesse : 20’000 min-1
Cône broche : HSK 63-A
Puissance – couple (S6 / S1) : 75 / 60 – 75 / 60 kW – Nm
Vitesse caractéristique : 9’550 min-1

MAGASIN D’OUTILS
Quantité de poches : 40
Cône outil : HSK 63-A
Dimension outil, longueur / Ø / kg. : 300 mm. / Ø 90 mm. / 8 kg.

ARROSAGE
Flux – pression : 10 L/min – 50 bar
Réservoir : 1’500 L

Sauf erreur ou omission, les indications techniques vous sont données sans engagement

Inventaire no.2322011, composition machine  :

Equipement de base :
Axe vertical
Equipement électrique : tension 400V +/- 10 % / neutre TN / fréquence 50Hz +/- 2 %
Transformateur de séparation pour réseau différent de TN
Courses : X : 4500 mm / Y : 2300 mm / Z : 800 mm
Tête birotative 2 axes
Table mobile 4700×2480 mm
Electro-broche 20’000 min-1
Refroidissement BP 3 bar – 45 L/min
Magasin 40 outils
Pistolet de lavage
Carénage intégral
Convoyeur de copeaux
Poste opérateur
Volant électronique portable
Peinture standard constructeur
Huile de premiers..
Pieds de nivellement
Kit documentation technique
Commande numérique Siemens 840Dsi

Accessoires :
Supervision des vibrations
Magasin de 60 outils
Rainures dans la table
Portique surélevé pour course Z 1000 mm
Refroidissement interne 50 bar
Air comprimé
PreciFive Box
Palpeur de pièce Renishaw
Palpeur d’outil Renishaw

Option Siemens 840Dsi
Gestion des outils
Licence Precifive
Réseau Ethernet
Shopmill
