AFFUTEUSE CNC SCHNEEBERGER TYPE GEMINI DMR
SKU: 2190105Fanuc Oi-MB – broche HSK50 – 50-10'000 min-1
Partiellement révisé et en très bon état de fonctionnement
2. Contrôle de tous les capteurs et câble capteurs.
– 18 câbles capteurs ont été remplacé.
– Tout les câbles capteur trop longs ont été raccourci pour gagner de la place dans l’armoire électrique.
3. Installation et contrôle broche révisée.
4. Remplacements joints d’étanchéité refroidissement de la broche.
5. Contrôles des rails X, Y et Z en ordre.
6. Changement vis à bille axe X, roulements palier fixe et libre.
7. Changement vis à bille axe Y, roulements palier fixe.
8. Changement vis à bille axe Z, roulements palier fixe et libre.
9. Changement 1x vérin pneumatique blocage palette.
10. Changement 2x vérins pneumatique montée et descente gripper.
11. Changement 2x vérins pneumatique montée et descente trappe.
12. Sur tous les vérins neuf de nouveau limiteurs de débits ont été installés.
13. Contrôle fonctionnement éclairage machine (3x). Changé 3x câbles électriques, Changé un néon.
14. Remplacé toutes les buses d’arrosage.
15. Contrôle des règles de mesure X et Y. (X a été réactivé).
16. Remplacement de 2x réducteurs de pression sur circuit de soufflage. (LMRA-QS-6)
17. Contrôle et remplacement complet du circuit de soufflage. (Règles de mesure, codeurs et broche).
18. Réparation chaine a câbles chargeur axe Y.
19. Remplacement chaine a câbles axe X
20. Remplacement gaine de protection axe A et axe X.
21. Collage du raccord coude codeur axe Y du chargeur.
22. Etanchéité au Silicon de carter de la majorité des soufflets.
23. Réparation électrique pompe à graissage. (Alimentation défectueuse)
24. Nettoyage complet de la machine.
25. Backup données FANUC de la machine.
26. Contrôle géométrie.
27. Création programme de démonstration par Schneeberger.
Demander une offre
Inventaire no. 2190105, machine comprenant :
Régleur pièce
Système auto chargement
Aspiration brouillard d’huile

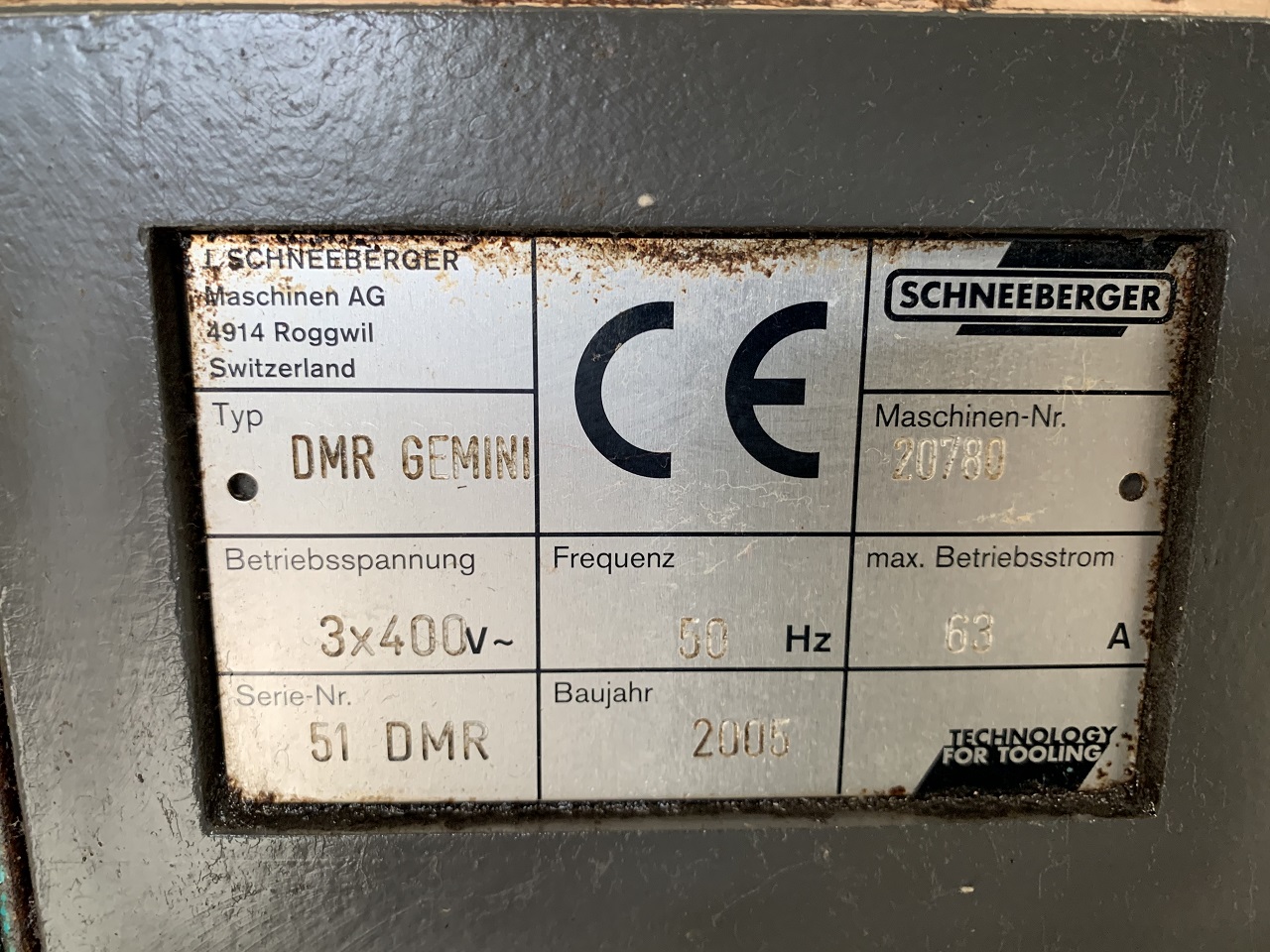

Origine de fabrication CH
Voltage 400V
Dimensions 1170x2270x2260 mm
Poids net machin 8’000 kg
CARACTERISTIQUES TECHNIQUES
(standard)

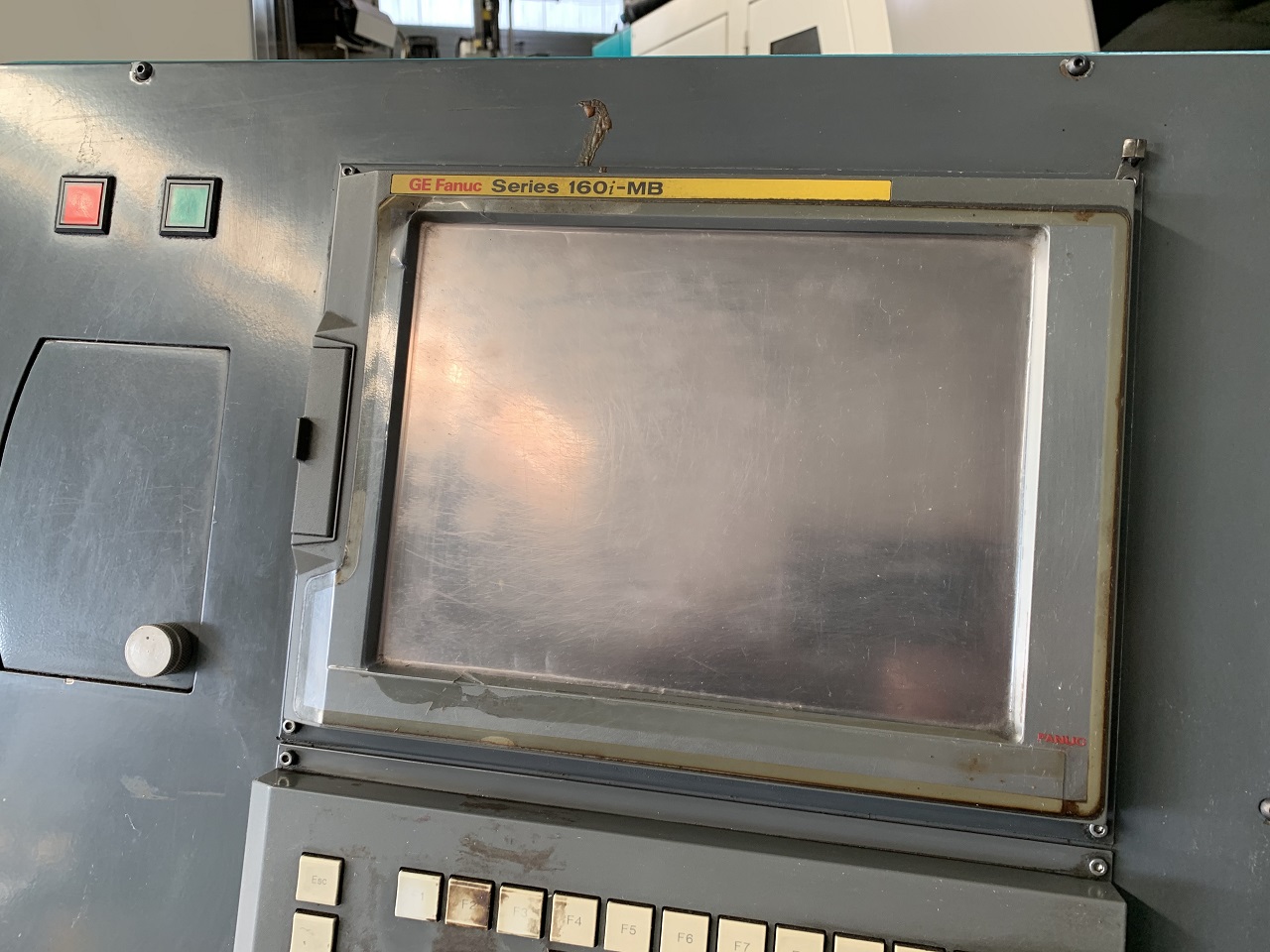

Commande GE Fanuc 160 i-MB
Axes 5, contrôlables simultanément
SYSTEMES DE MESURE
Axes X, Y et Z résolution 3 µm
Axe A 0,0001°
Axe C 0,0001°
TETE DE RECTIFIAGE, BROCHE DE RECTIFIAGE
Puissance 9 kW : : : : / 15 kW
Vitesse broche 50 – 10’000 min-1 / 50 – 10’000 min-1
Nez de broche HSK 50 : : : / HSK 50
Diamètre meule max jusqu’à 250 mm : / jusqu’à 250 mm
Nombre meules max 6 : : : : : / 6
AXES LINEAIRES
Axe X, course 380 mm.
Vitesse max 20’000 mm/min.
Résolution 0,0001 mm
Rapport transmission 1 : 1
Puissance d’entraînement 1.0 kW, 3 Nm
Axe Y, course 300 mm.
Vitesse max 5’000 mm/min.
Résolution 0,0001 mm
Rapport transmission 24 : 4
Puissance d’entraînement 1.0 kW, 8 Nm
Axe Z, course 280 mm.
Vitesse max 20’000 min-1
Résolution 0,0001 mm
Rapport transmission 1 : 1
Puissance d’entraînement 1.0 kW, 3 Nm
AXES PIVOTANTS
Axe C, angle 210°
Vitesse max 72°/sec.
Résolution 0,0001°
Puissance d’entraînement 1.0 kW, 8 Nm
Axe C’, angle +/- 180°
Vitesse max 90°/sec.
Puissance d’entraînement hydraulique
Axe A MSG 100 / GDS 102
Rotation : infinie : / infinie
Vitesse max 225°/sec. / 3600°/sec.
Résolution 0,0001° / 0,0001°
Puissance 1.0 kW : / 5.8 kW
Cône ISO 50 : / ISO 50
Hauteur pointe 210 mm. / 210 mm
TABLE pièce étroite / pièce large / total
Longueur 500 mm : / 500 mm : / 1000 mm
Largeur 145 mm : / 330 mm
CHARGE ELECTRIQUE CONNECTEE 9 kW : : : / 15 kW
Puissance nominale 27 kVA : : / 36 kVA
Tension 3×400 V AC : / 3×400 V AC
Fréquence 50 Hz : : : / 50 Hz
Fusible principal 63 AT : : : / 63 AT
Sauf erreur ou omission, les indications techniques vous sont données sans engagement
